2017年 01月 13日

1976XLCH1000 エンジン腰上組みつけ

先日エンジン始動したZ君のアイアンスポーツでありますが、ブログを見てみると作業内容をほとんど上げていなかったにで、今日はまとめ的ブログです。

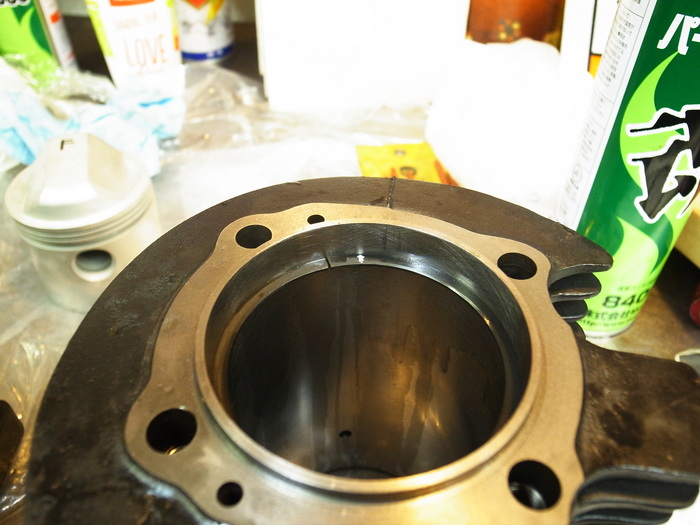

シリンダーはボーリング済み、上面、下面ともに面研済み。

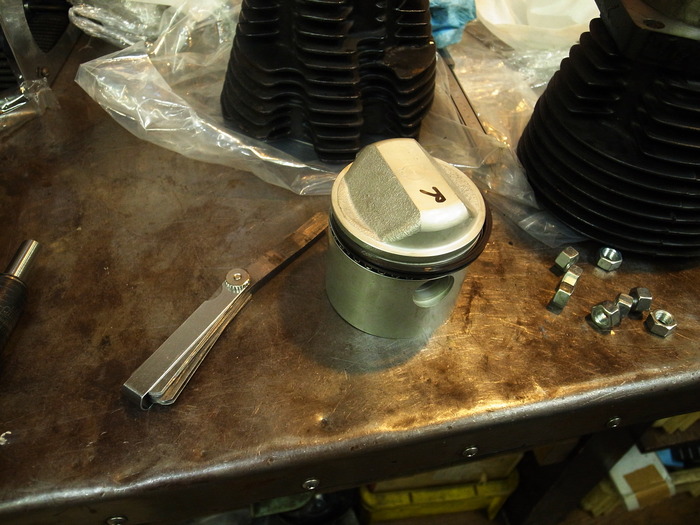

ピストンリングギャップ、クリアランスを点検後、トルク管理してシリンダー組みつけ。

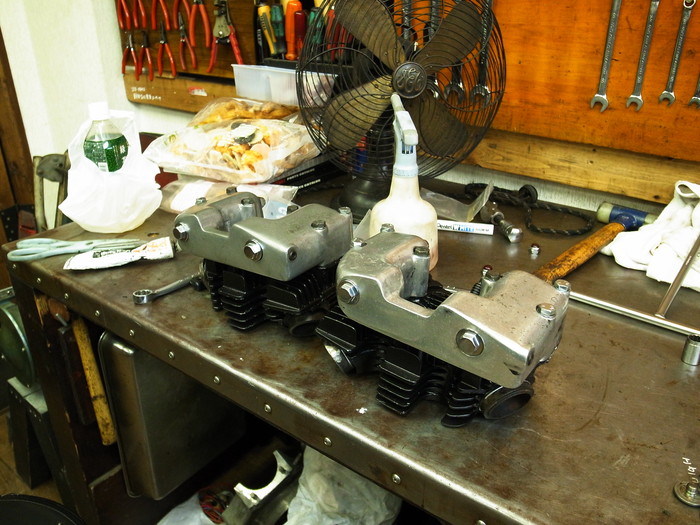

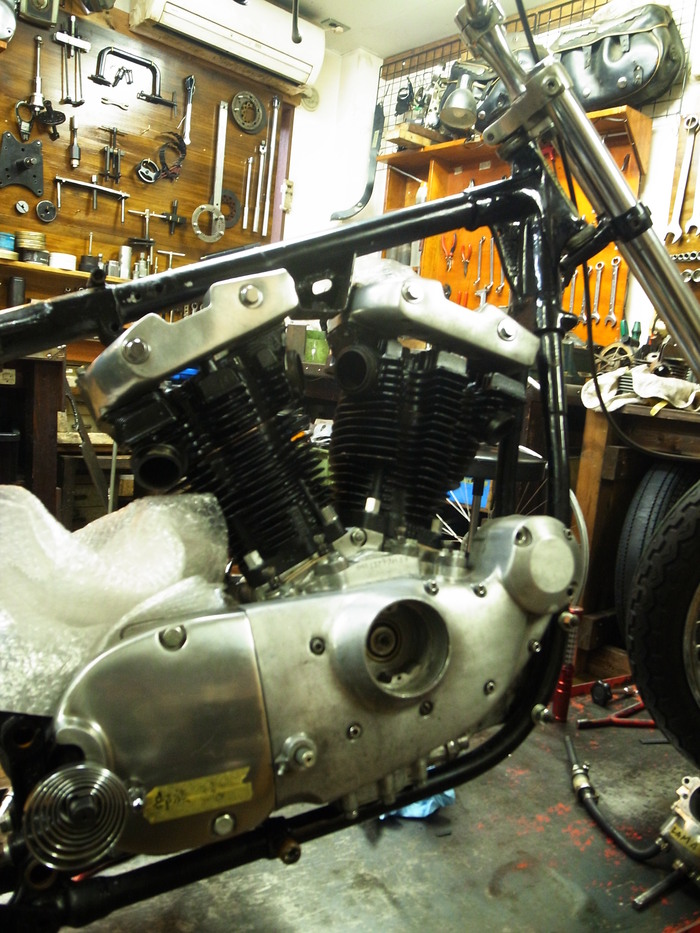

ヘッドも組み付け作業が終わっていますので搭載。

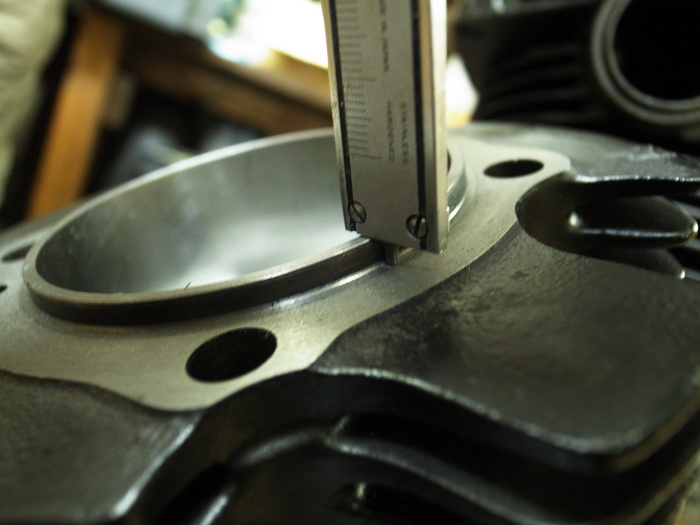

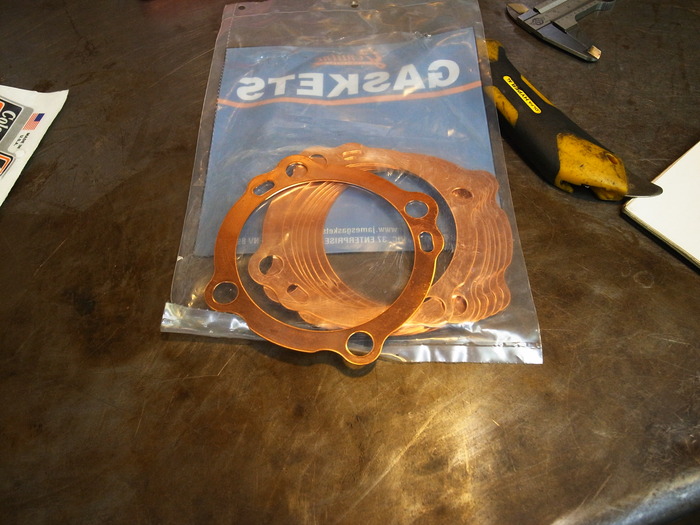

ここでひとつ問題。シリンダーヘッド面を面研したため、シリンダーインロー凸部分が少し出た状態になり、STDサイズのヘッドガスケット厚み0.4mmのものだと、どっついてしまう恐れがありましたので、1.1mmの厚いヘッドガスケットを入れ対処。

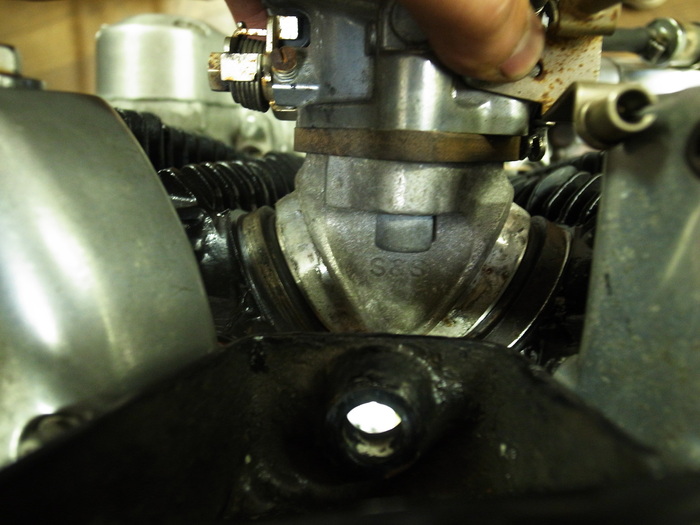

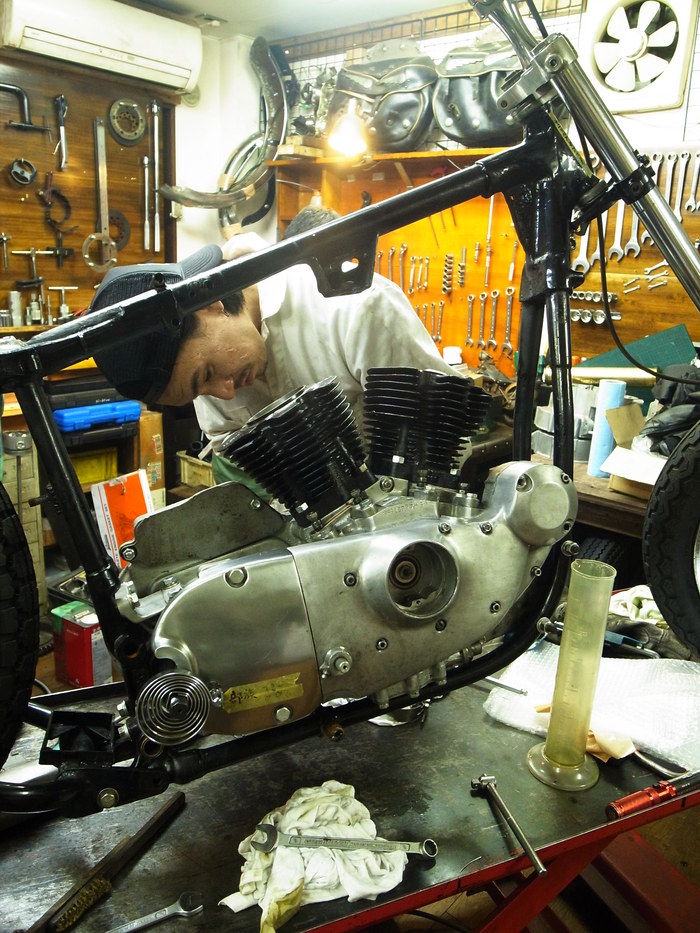

マニホールドの角度をあわせヘッドもトルク管理し取り付け。

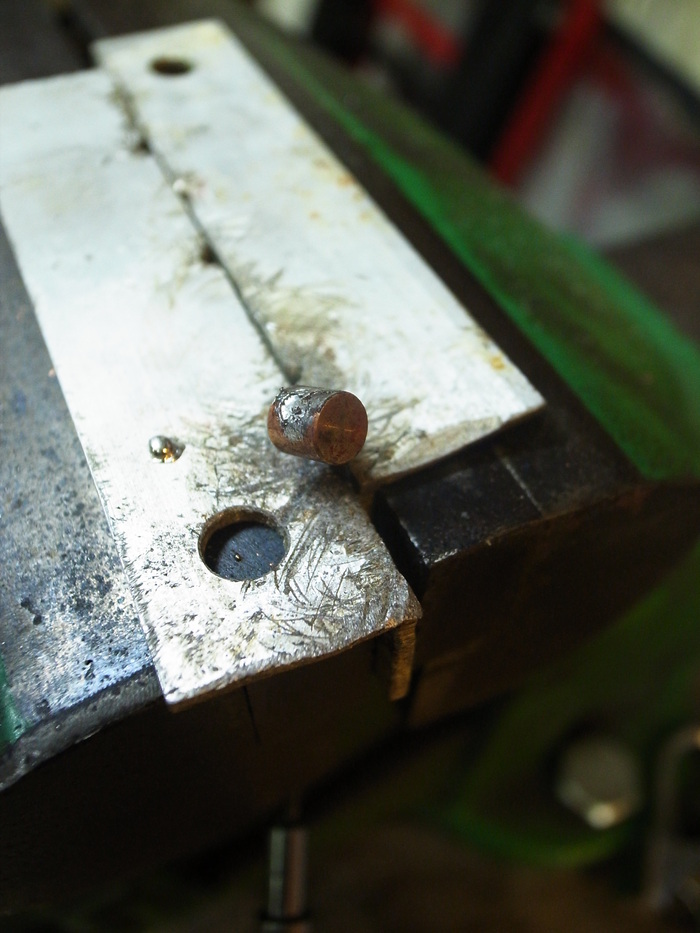

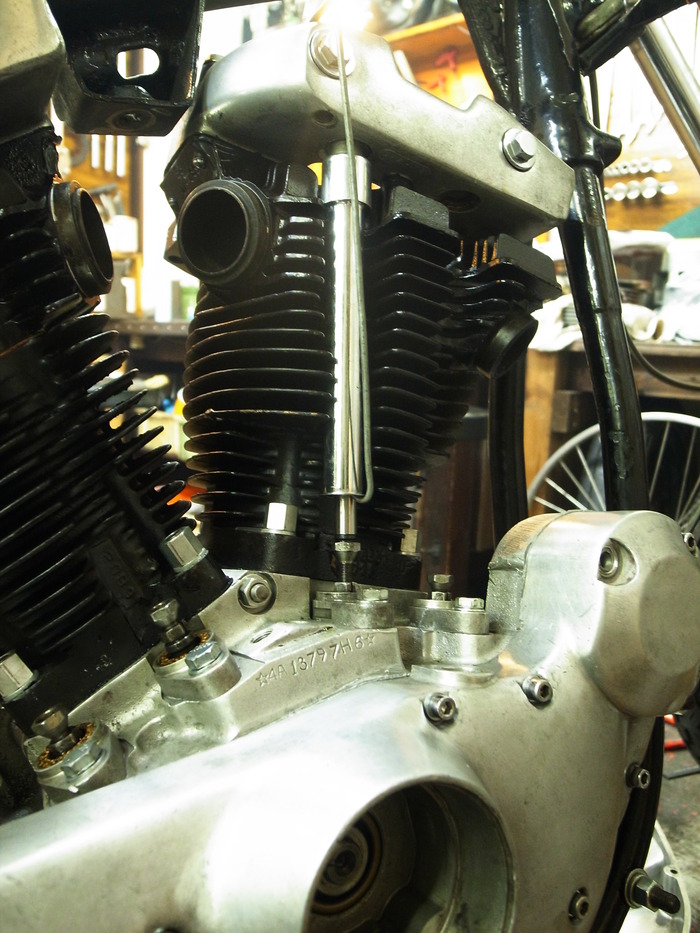

プシュロッド取り付け、タペットクリアランス調整。プッシュロッドはクロモリ製のものにコンバート。

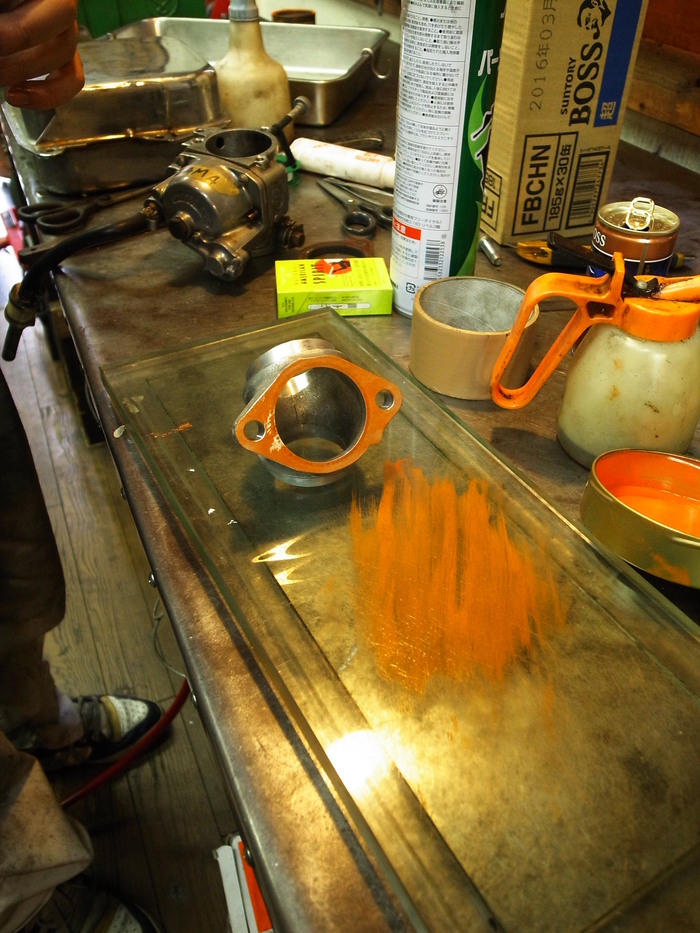

キャブレーター清掃・チェック後取り付け。
スロットルケーブルも長さ調整し取り付け。

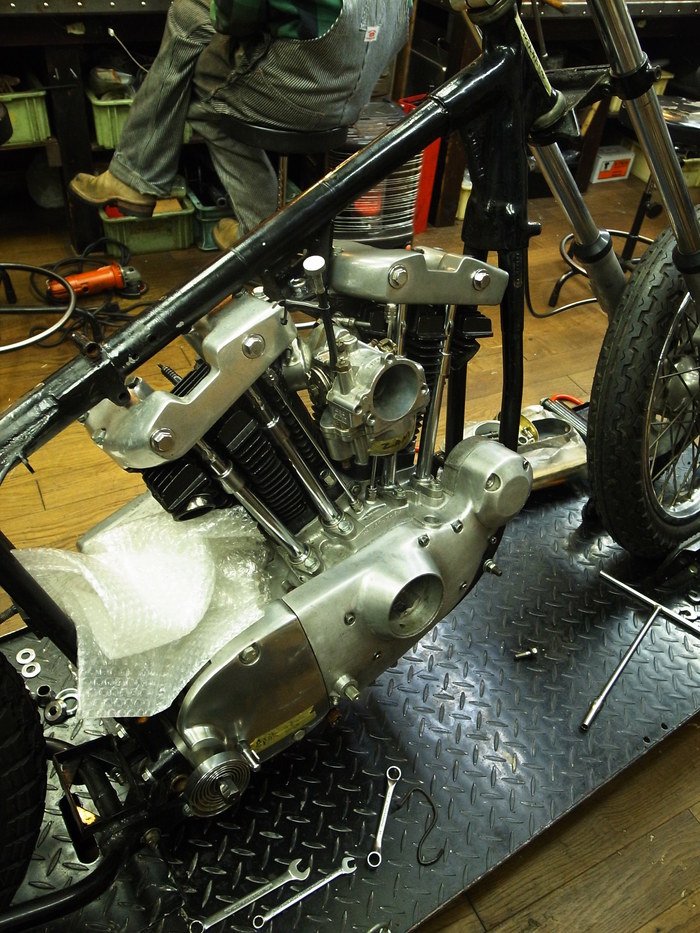

これでエンジン周りの作業は終わり、この後は外装周りであったのですが、これがなかなか苦労したのであります。
というわけで、また次回。
