1980XLH プライマリー周り組み付け その2

今日は昨日に引き続きIさんのアイアンスポーツ、プライマリー周りの組みつけのお話。

1980XLH プライマリー周り組み付け その2_a0248662_0849100.jpg


1980XLH プライマリー周り組み付け その2_a0248662_0102155.jpg
1980XLH プライマリー周り組み付け その2_a0248662_010322.jpg

1980XLH プライマリー周り組み付け その2_a0248662_0104783.jpg
1980XLH プライマリー周り組み付け その2_a0248662_011738.jpg

まずはフットレストスタッド。

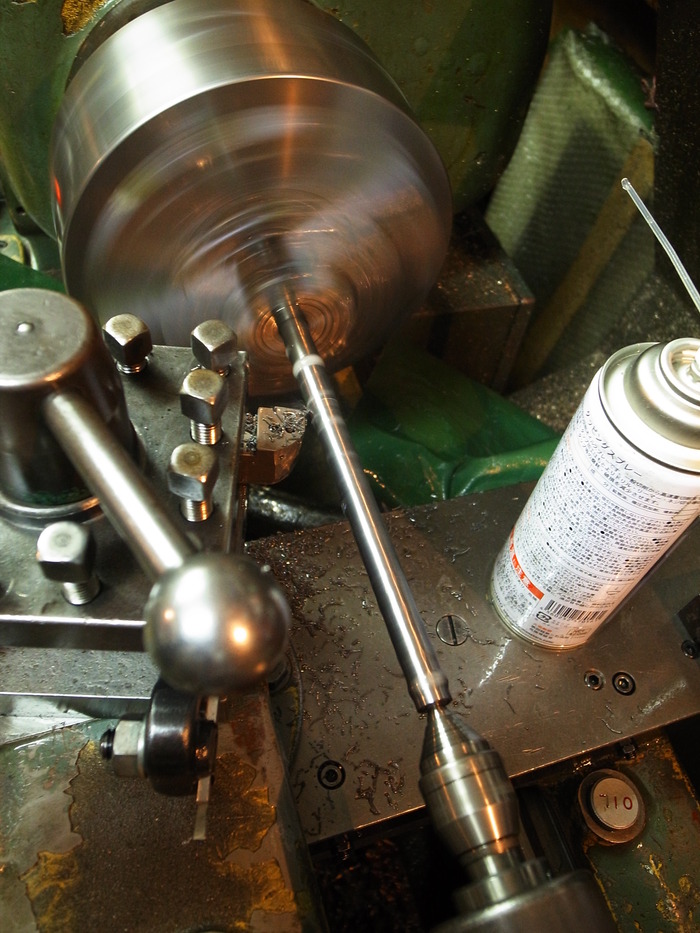

もともと付いていたものは微妙に曲がり、プライマリーカバーの脱着が困難だったので、交換なのですがパーツがバックオーダーだったので製作。



1980XLH プライマリー周り組み付け その2_a0248662_0112534.jpg
1980XLH プライマリー周り組み付け その2_a0248662_011369.jpg

1980XLH プライマリー周り組み付け その2_a0248662_01279.jpg

1980XLH プライマリー周り組み付け その2_a0248662_0122126.jpg

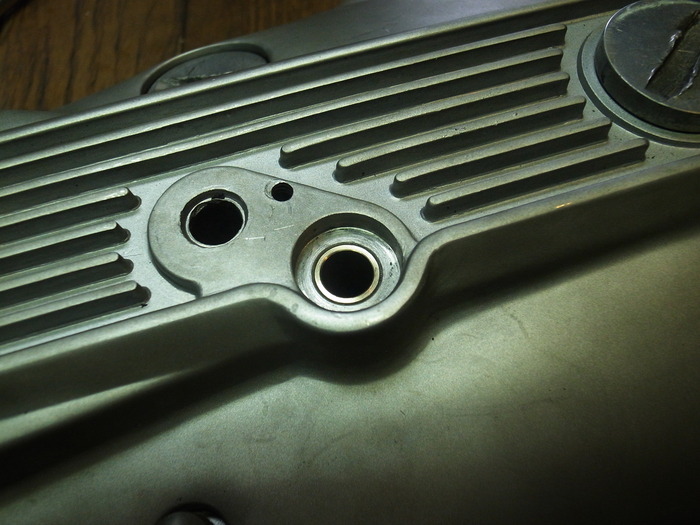

ガタが大きかったシフターシャフトブッシュは単品製作し圧入。



1980XLH プライマリー周り組み付け その2_a0248662_0124810.jpg

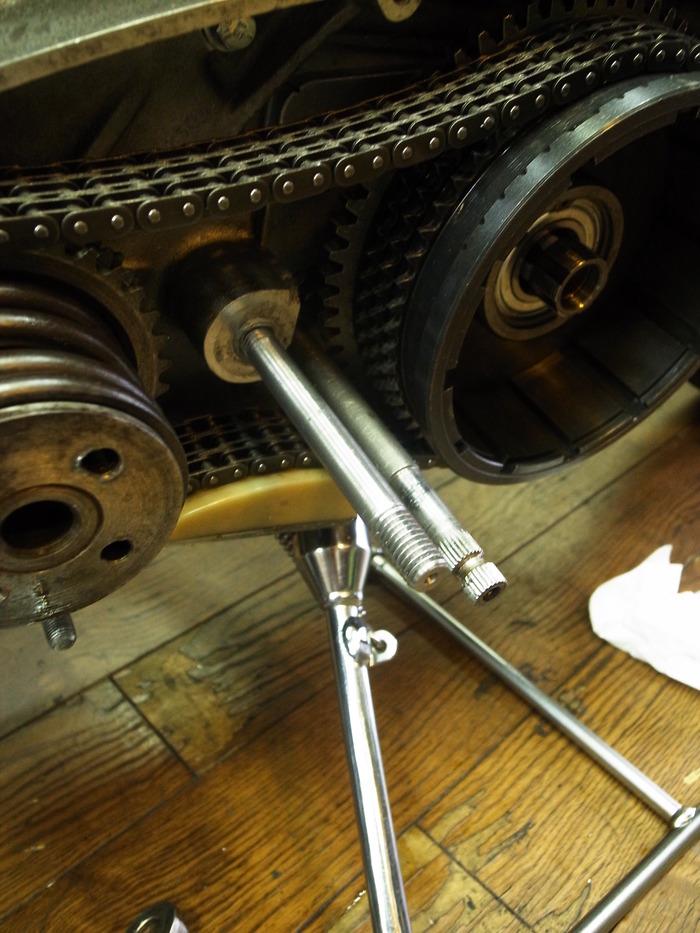

仮組みして、シフターのスラストチェックしシムの厚みを変えスラスト調整。


1980XLH プライマリー周り組み付け その2_a0248662_091619.jpg

ここからはクラッチ周り。
クラッチスペーサーはSTDサイズの1.530”6本とも同じ長さで問題なし。
このスペーサーの長さがスプリング取り付け長となります。

1980XLH プライマリー周り組み付け その2_a0248662_092937.jpg

1980XLH プライマリー周り組み付け その2_a0248662_094138.jpg

フリクッションディスクは面研。

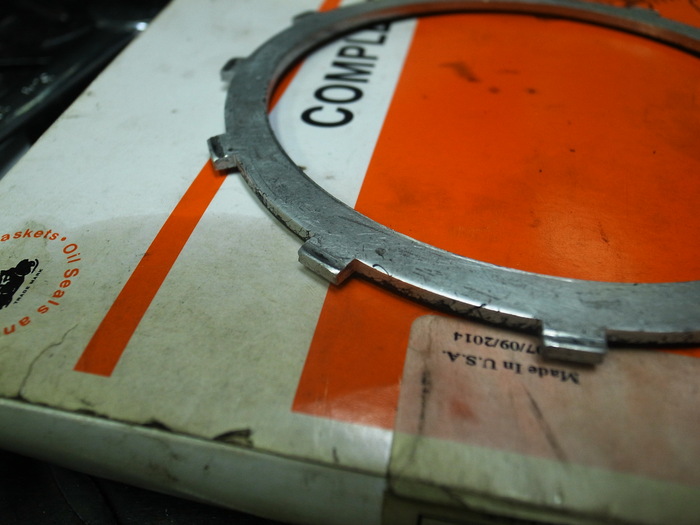

スチールディスクの面チャックし歪みなく問題なし。
アイアンスポーツの薄いスチールディスクは歪んでいることが多いです。


1980XLH プライマリー周り組み付け その2_a0248662_0131090.jpg

1980XLH プライマリー周り組み付け その2_a0248662_0134170.jpg

クラッチハブをトルク管理し組み付け。

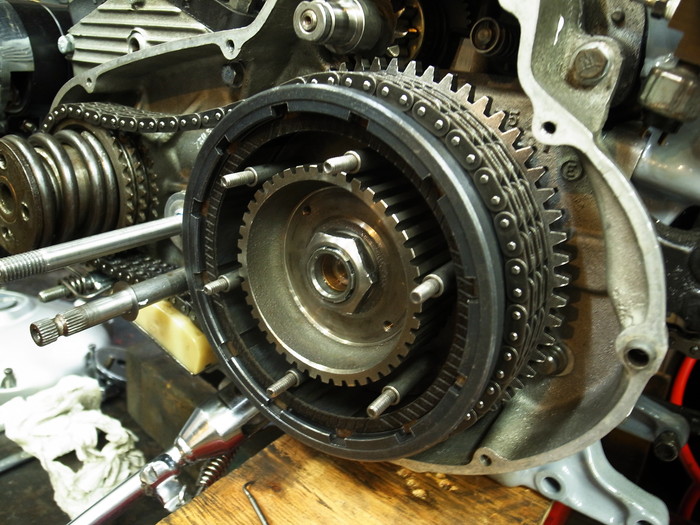

クラッチ取り付け。


1980XLH プライマリー周り組み付け その2_a0248662_0141235.jpg

1980XLH プライマリー周り組み付け その2_a0248662_0142627.jpg

ドライブプレートはアルミ製のものが入っていましたのでスチール製のものに交換。
クラッチスプリングで引っ張られドライブプレートはクラッチハウジングについたリテーニングリングにより止められています。そのため、ドライブプレートがアルミ製だとリテーニングリングと接してる部分が減っていってしまいます。


1980XLH プライマリー周り組み付け その2_a0248662_0145680.jpg

1980XLH プライマリー周り組み付け その2_a0248662_01668.jpg

1980XLH プライマリー周り組み付け その2_a0248662_0152352.jpg

1980XLH プライマリー周り組み付け その2_a0248662_0153650.jpg

リリーシングディスクのベアリングも交換し取り付け。

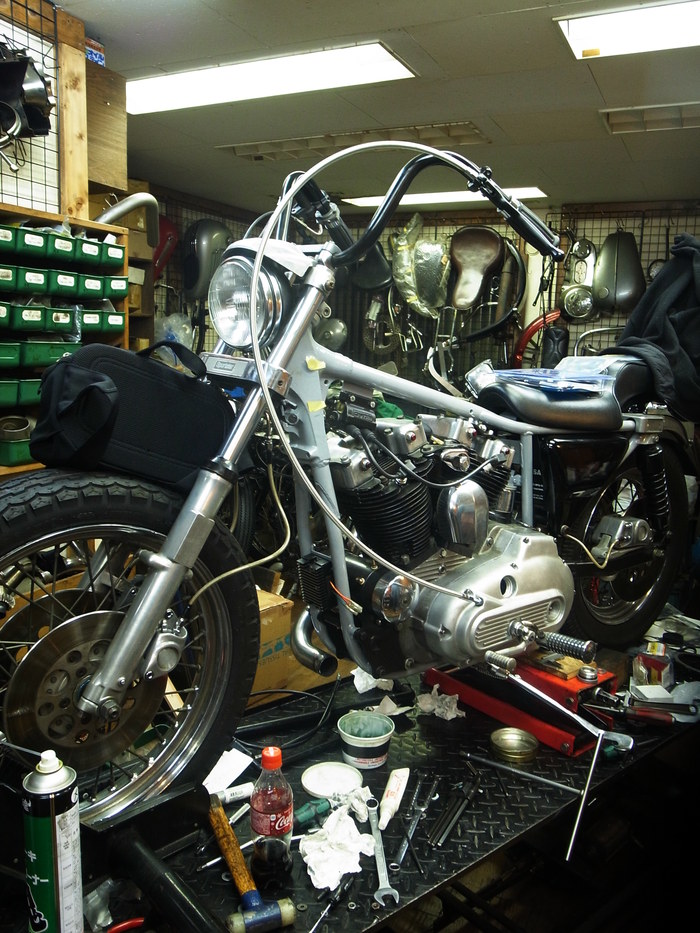

クラッチケーブル、レーバーも交換しクラッチ調整し、プライマリー周り完成。

70年以前のアイアンスポーツのクラッチに比べ、クラッチは重いですが構造的に壊れるところが少なく調整も簡単で好ましいです。
