2016年 12月 19日

1980XLH1000 プライマリー周り組み付け(コンペンセーター編)

今日はIさんのアイアンスポーツ・プライマリー周りのお話。
エンジンダンパーであるコンペンセータースプロケット、アイアンスポーツは76年のXLHモデルまで付いていますが、77年以降になるとXLH,XLCRともに付かなくなります。(経費削減でしょうか?)
つまりどこにもダンパー機能が無いということになります。
プライマリーとT/Mのオイルが共用のアイアンはひとつここが問題点であります。
ハードなエンジンブレーキ時のドッグギア破損や、スプロッケット側クランクシャフトのスプラインが破損しているなどの車両を見てきました。
今回Iさんの車両も分解時、スプロケット側クランクシャフトの鍔部分にクラックが入っていました。
というわけで今回は実験的にコンペンセータースプロケットをつけられるよう加工します。





もともと付いていた、ソリッドタイプのエンジンスプロケットとコンペンセータースプロケット&エクステンション。

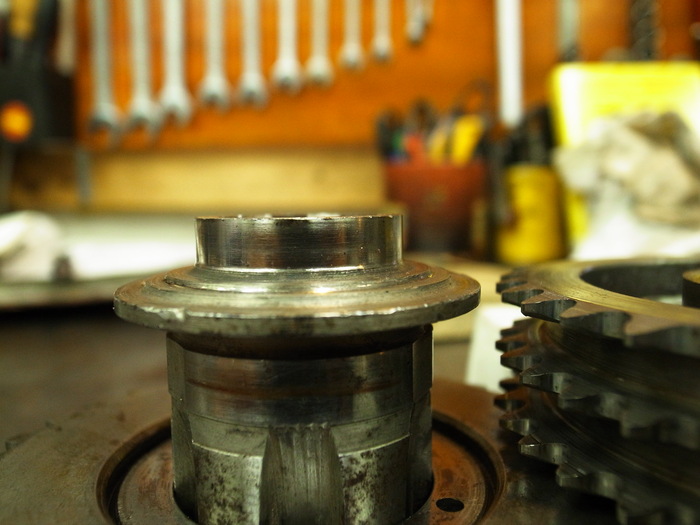

まず一つ目の問題はクランクシャフトシール受け部分の厚みが違うこと。
ソリッドスプロケットに対しコンペンセータースプロケットのエクステンションのシール受け部のほうが小さいです。



また、スプロケット位置の高さが違います。
ソリッドスプロケットのほうが距離が長いです。

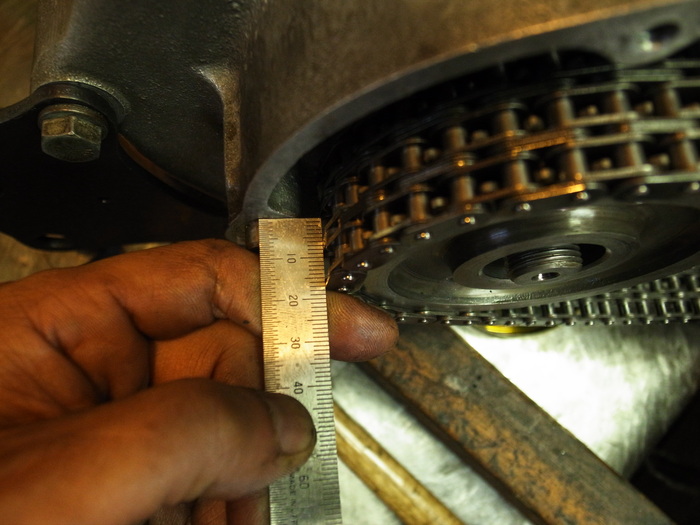

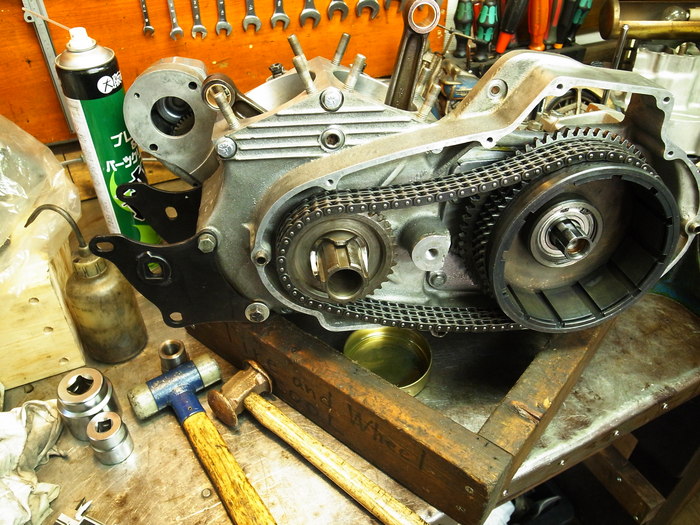

実際にそれぞれスプロケット、チェーンを取り付けチェーンラインを確認。

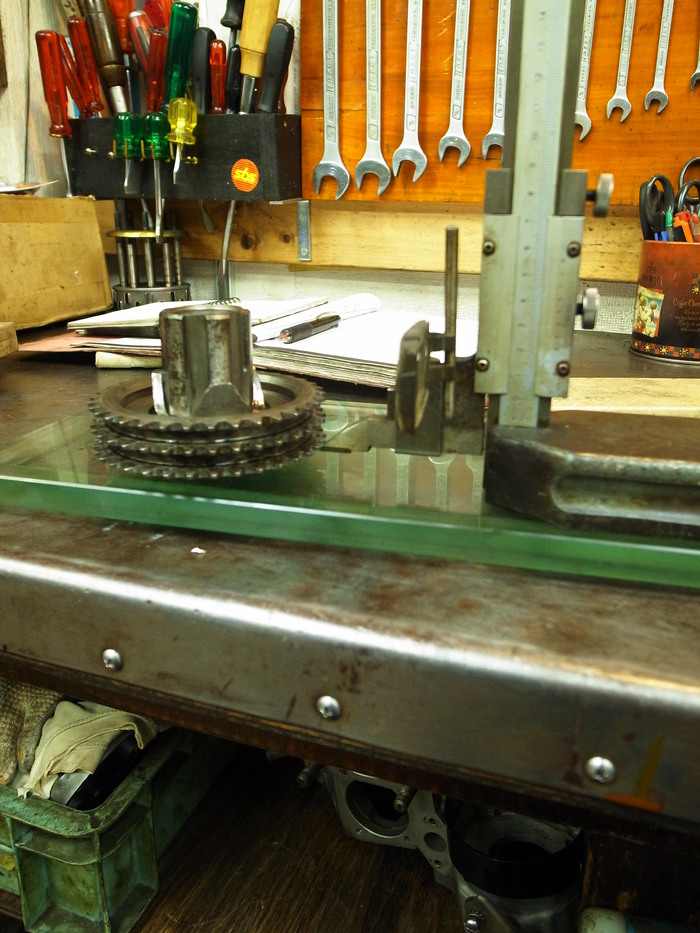

それぞれの寸法をとります。

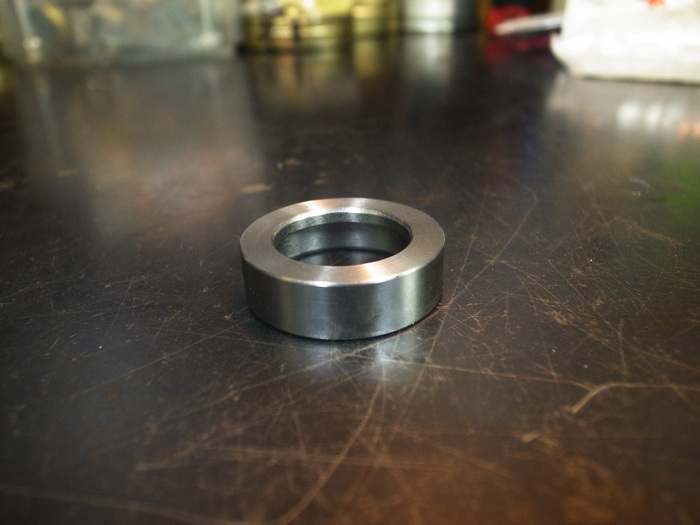

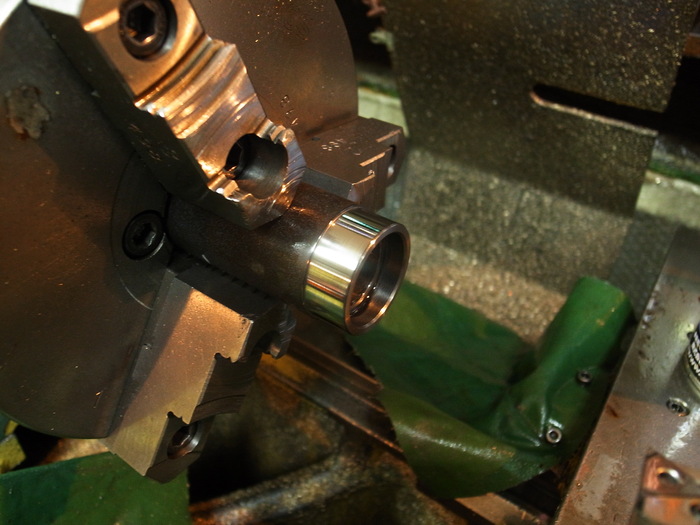

クランクシャフトシールに合う外径、、またスプロケット位置が合うようにスリーブ製作。
シールがあたる部分は旋盤のヒキ目がでてしまうとオイル漏れの原因になりますので、研磨しています。

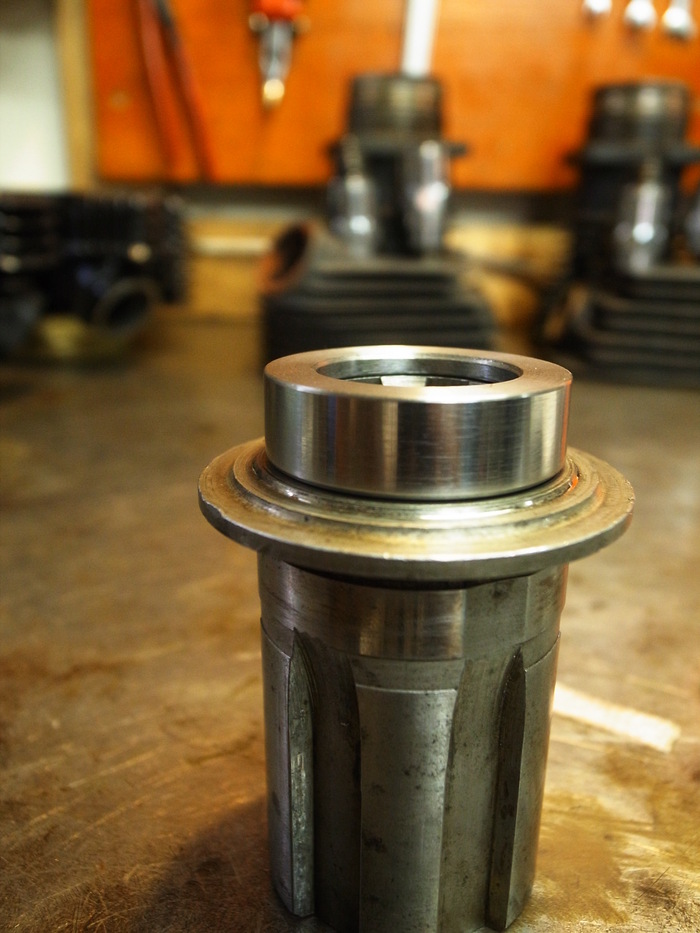

製作したスリーブをコンペンセーターエクステンションに圧入。

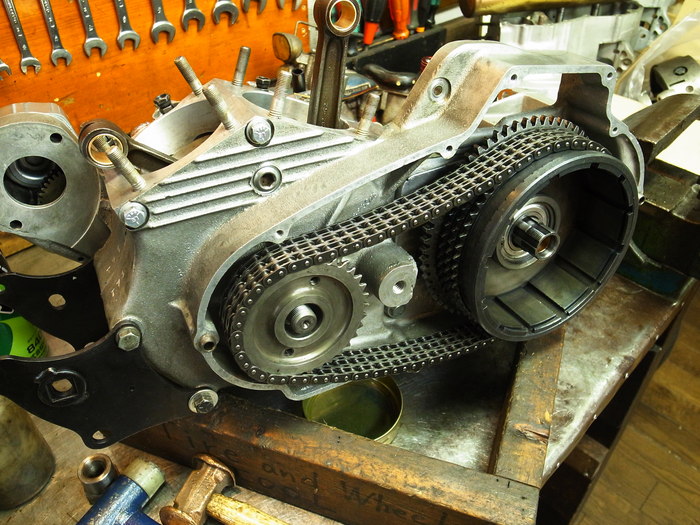

シールを圧入しスプロケット取り付け。

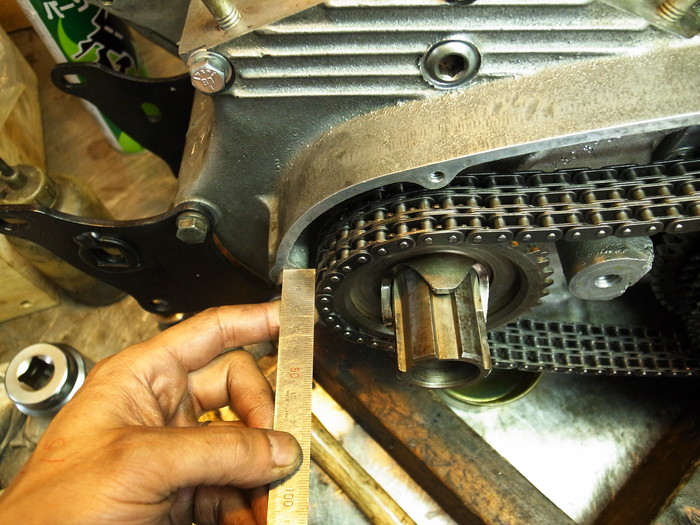

チェーンラインも問題ないようです。
