1968BSA A65 ホイール周り

今日はNさんのBSA A65のホイール周りのお話。
塗装作業、再メッキが終わり、組み付けてしきます。


1968BSA  A65 ホイール周り_a0248662_1415018.jpg

1968BSA  A65 ホイール周り_a0248662_143335.jpg

1968BSA  A65 ホイール周り_a0248662_1433129.jpg

まずフロントホイールから。

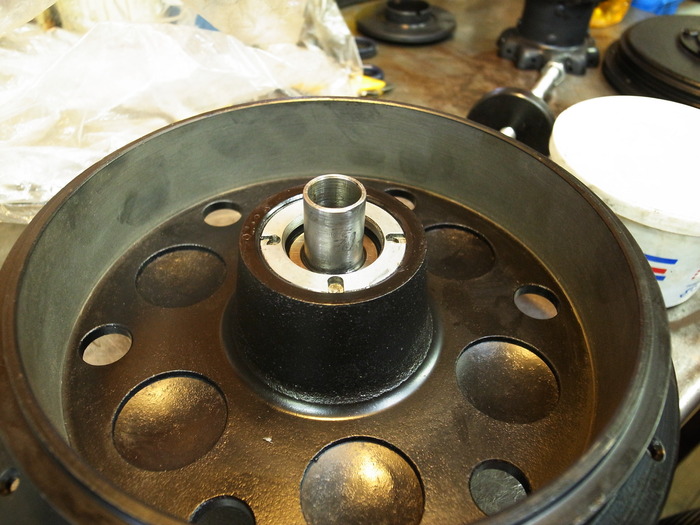

ホイールベアリングは新品に交換し、ベアリング圧入。BSAのホイールベアリングは前後ともに圧入きつめ。
ドラム側にはブレーキパネルの受けとなるスリーブが入ります。
ベアリングのロックリングは正ネジ。
写真にはないですがフロント側はアクスルシャフトがディスタンスカラー代わりとなります。



1968BSA  A65 ホイール周り_a0248662_1435598.jpg
1968BSA  A65 ホイール周り_a0248662_144171.jpg
1968BSA  A65 ホイール周り_a0248662_144352.jpg

1968BSA  A65 ホイール周り_a0248662_1445978.jpg

スポークは新品に交換しリム組み。
フロント側はハブにスポークをすべて付けた後に位置決めをしておき組み付け。
スポークが少々短めだったので、こういったやり方でないと組み付けが大変でした。
ドラム側は2クロス、左側は4クロスになるように組み付け。


1968BSA  A65 ホイール周り_a0248662_1452099.jpg
1968BSA  A65 ホイール周り_a0248662_1454492.jpg

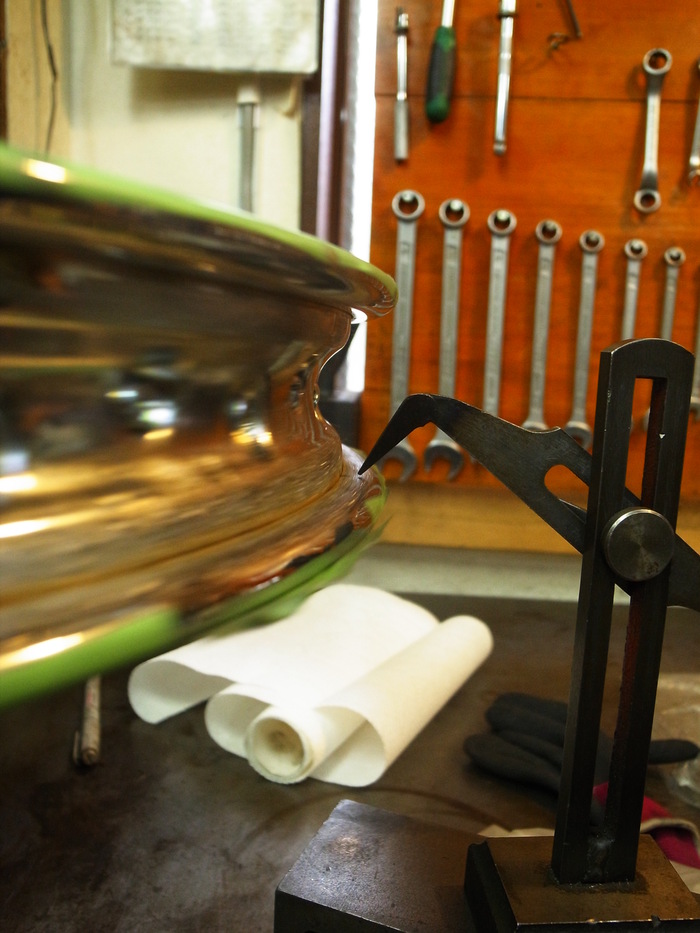

リム組みが終わりリムの振れとり。


1968BSA  A65 ホイール周り_a0248662_1475153.jpg

1968BSA  A65 ホイール周り_a0248662_148619.jpg

1968BSA  A65 ホイール周り_a0248662_1481831.jpg

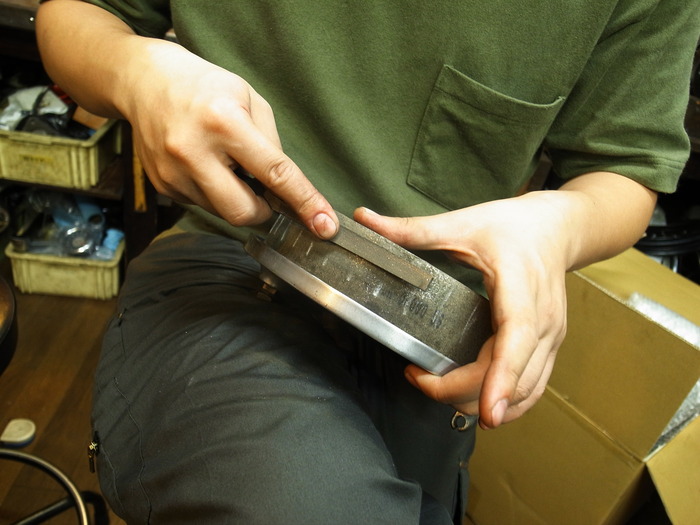

ライニングを張り替えたブレーキシューをパネルに取り付け、ブレーキドラムとライニングのあたりっぷりチェック。






1968BSA  A65 ホイール周り_a0248662_1522524.jpg

ここからはリアホイールハブ。
こちらも同じくベアリング交換し圧入。

1968BSA  A65 ホイール周り_a0248662_1524176.jpg

1968BSA  A65 ホイール周り_a0248662_1525351.jpg

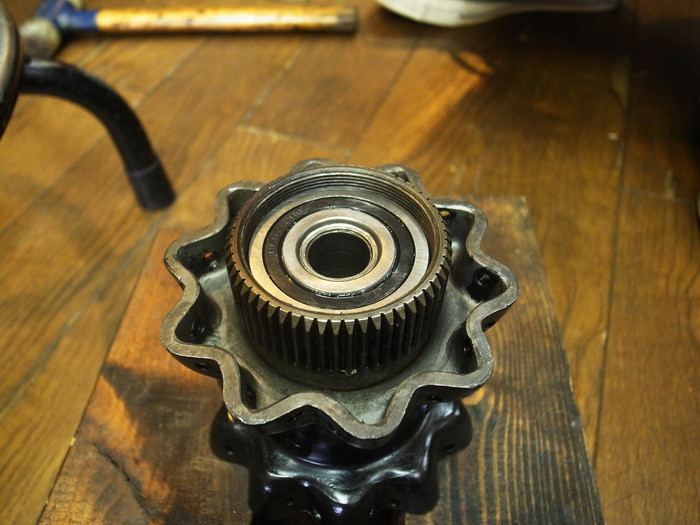

スペードメーターギア側はホイールスリーブが飛びだし、メータギアの受けになります。


1968BSA  A65 ホイール周り_a0248662_153679.jpg
1968BSA  A65 ホイール周り_a0248662_1531725.jpg

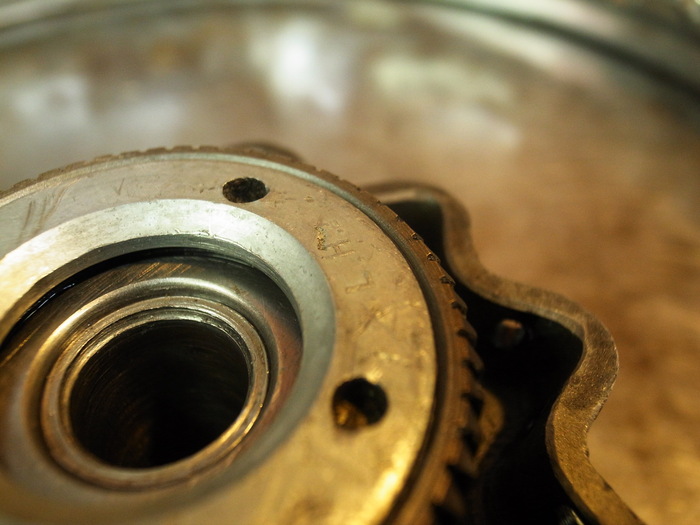

リアホイール側はベアリングロックリング、エンドカバーともに逆ネジ。


1968BSA  A65 ホイール周り_a0248662_1533318.jpg
1968BSA  A65 ホイール周り_a0248662_1535199.jpg

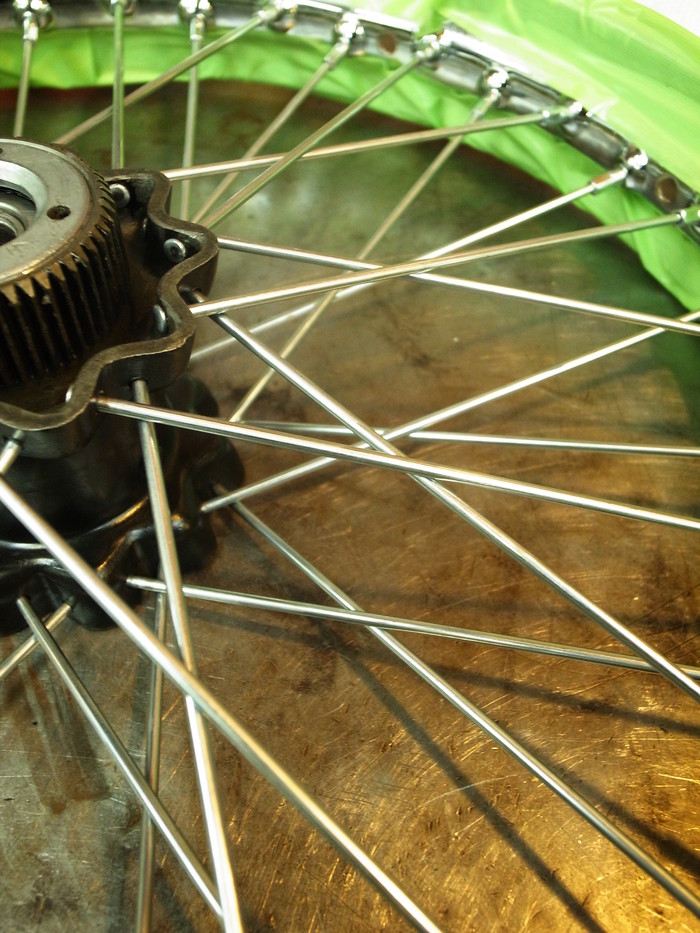

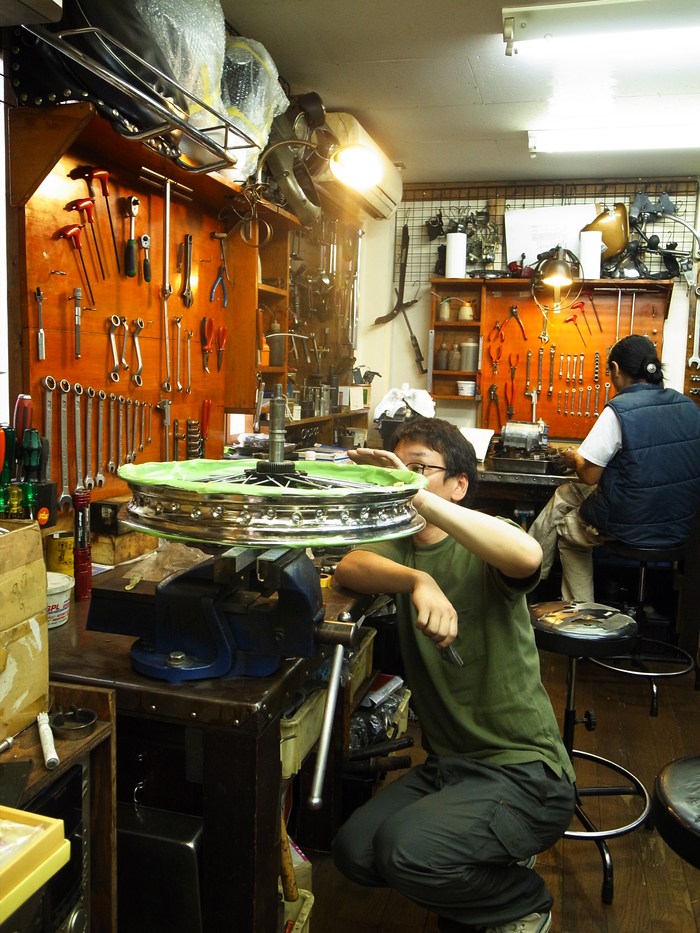

でリム組み。
こちらもスポークは新品に交換。もともと何故か19”のリムが組んであったので18”リムに交換。
リア側はストレートタイプのスポークで2クロスになるように組み付け。

1968BSA  A65 ホイール周り_a0248662_1541938.jpg
1968BSA  A65 ホイール周り_a0248662_1544035.jpg

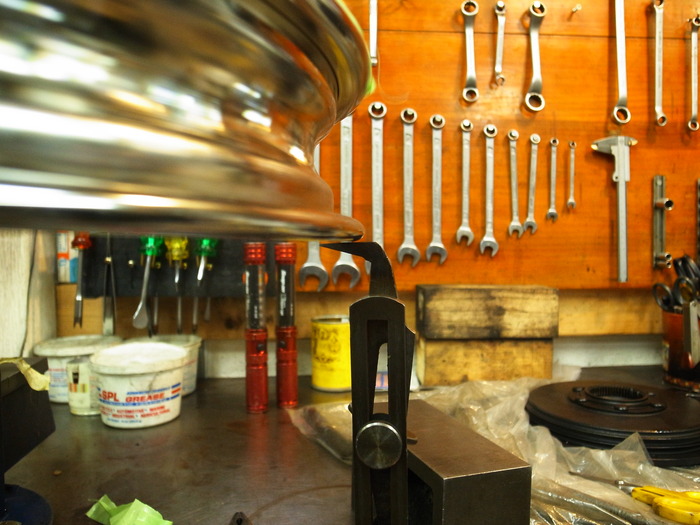

振れとりしリムはO.K


1968BSA  A65 ホイール周り_a0248662_155326.jpg

1968BSA  A65 ホイール周り_a0248662_1551843.jpg

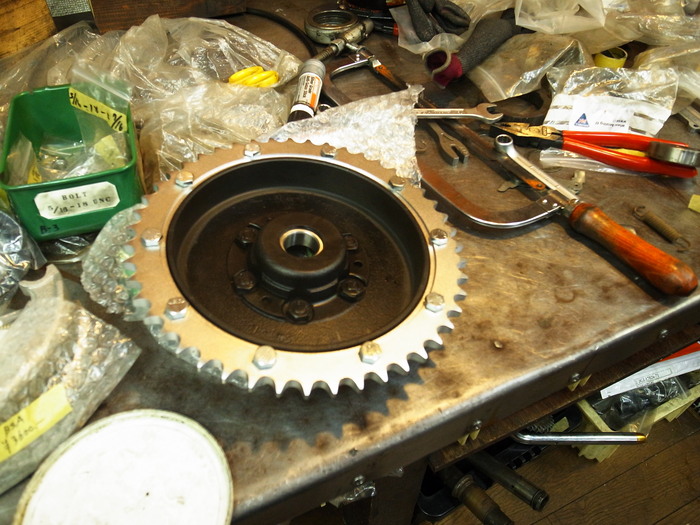

QDタイプのリアドラム。スプラインはガタなく良好。
ドラムにもホイール側と同じサイズのベアリングががいります。
写真には無いですがCクリップ留め。スプロケットも新品に交換。


1968BSA  A65 ホイール周り_a0248662_1555734.jpg
1968BSA  A65 ホイール周り_a0248662_1561558.jpg
1968BSA  A65 ホイール周り_a0248662_1563018.jpg

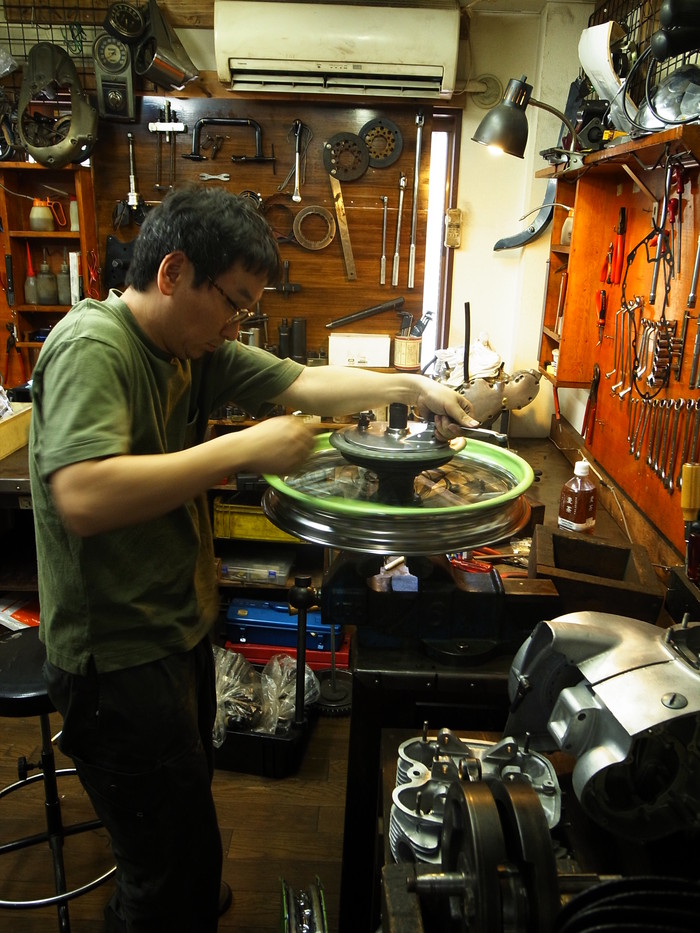

リア側もライニングを張り替えたブレーキシューのあたりっぷりチェック、擦り合わせをしてO.K。
というわけで、ホイール周りのお話終わり。
