2016年 12月 09日

1958VELOCETTE VENOM リアブレーキペダルピボット&プロップスタンドピボット


スイングアーム修正でお預かり中のベロセット・ベノム
ついでと言っては何ですが、ガタが酷かったリアブレーキペダルのピボット部とプロップスタンドのピボット部の修正作業をします。
うちに持ち込まれるハーレー達もそうですが、エンジンOH済み車両でも車体周りの細かい部分がガタが酷かったり、手をつけていなかったり。とりあえず走れるようにするのが旧車の常ということでしょうか。
いい機会なので、このあたりも修正します。

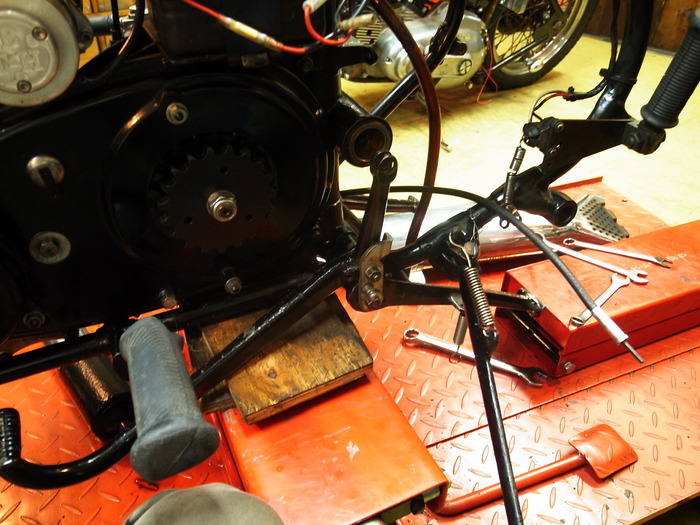

まずはリアブレーキペダルピボット部。

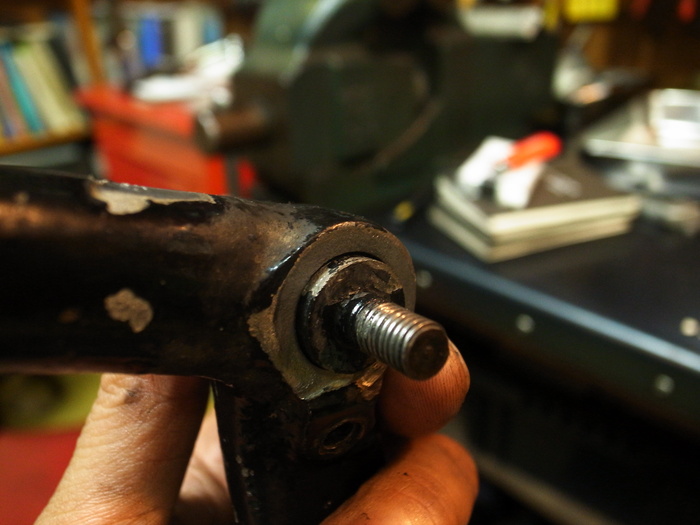

目で見て隙間が分かります。
回転しないところなので、穴部は上下方向に変形しています。

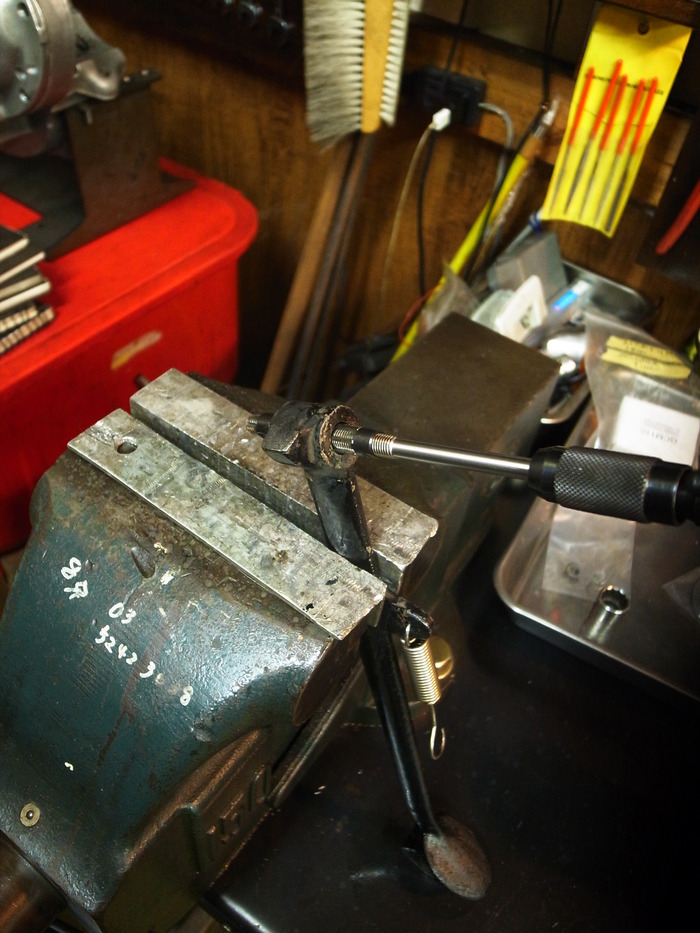

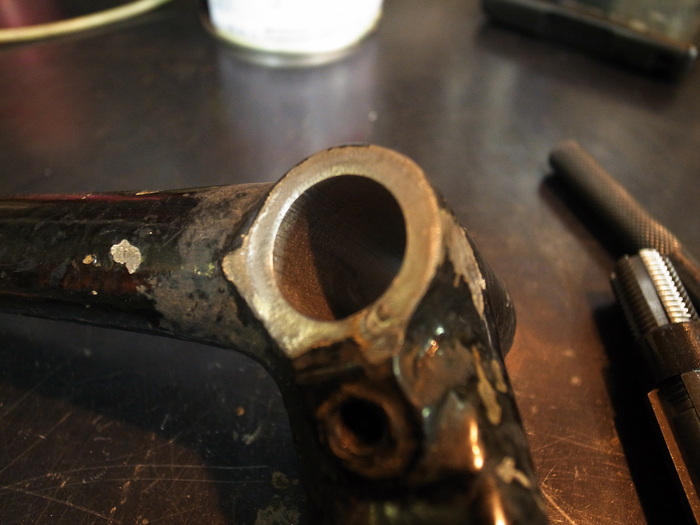

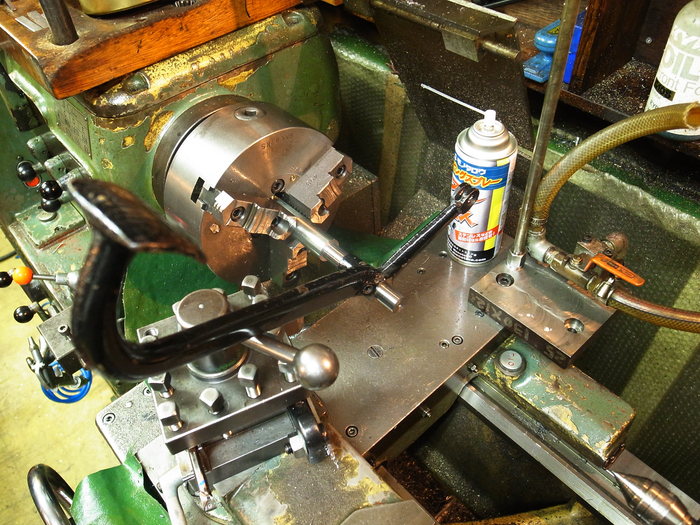

ペダルのピボット穴はアジャスタブルリーマーを使い真円拡大。

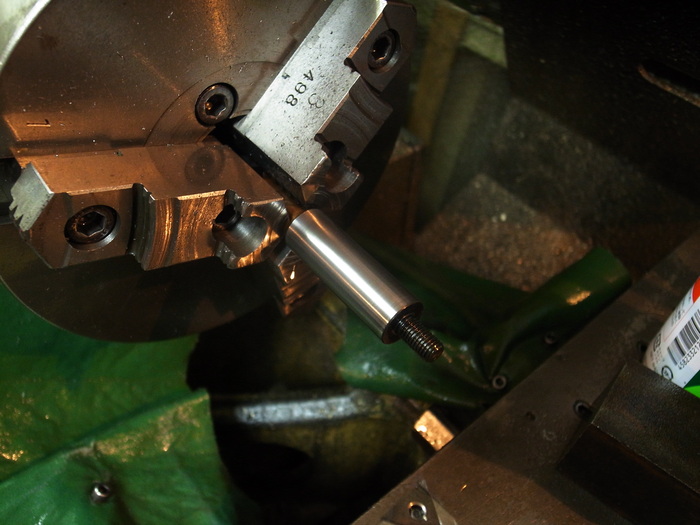

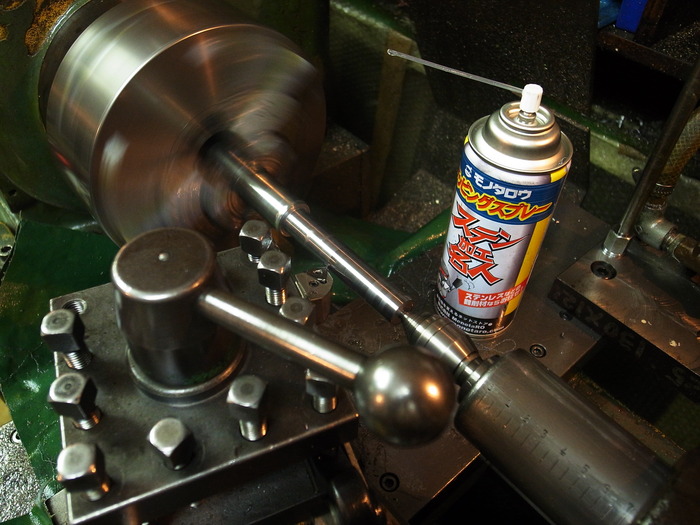

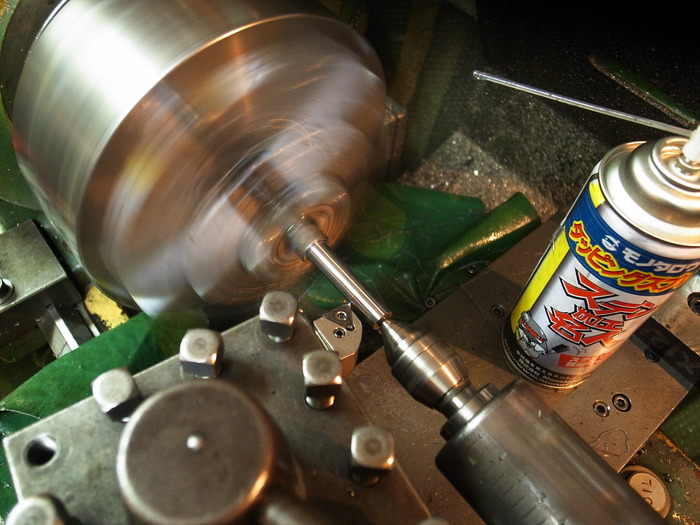

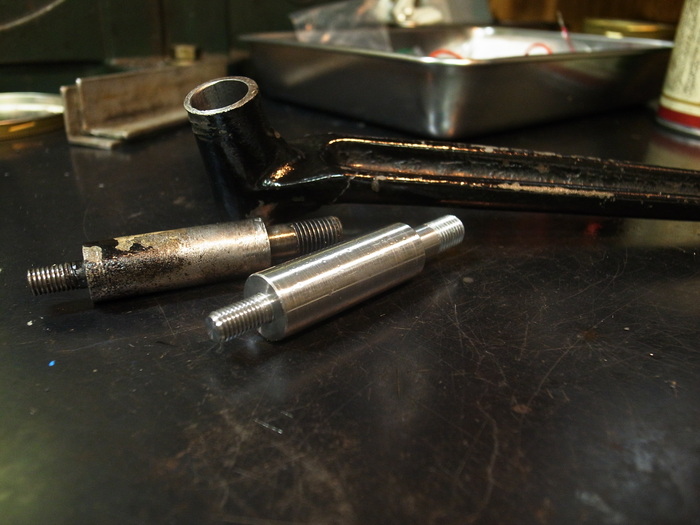

ピボットボルトは真円拡大したペダルピボット部に合わせオーバーサイズピボットボルト製作。




45Cで作ってますので、焼入れして外径研磨し完成。
ガタなしさんです。

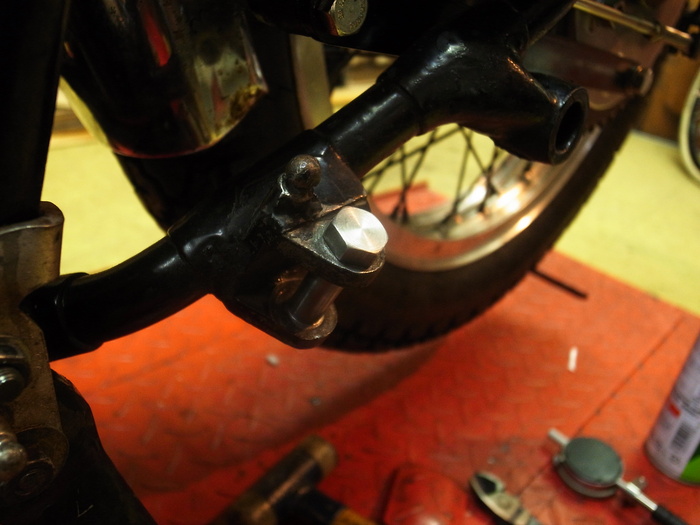

同じくガタガタだったプロップスタンド。

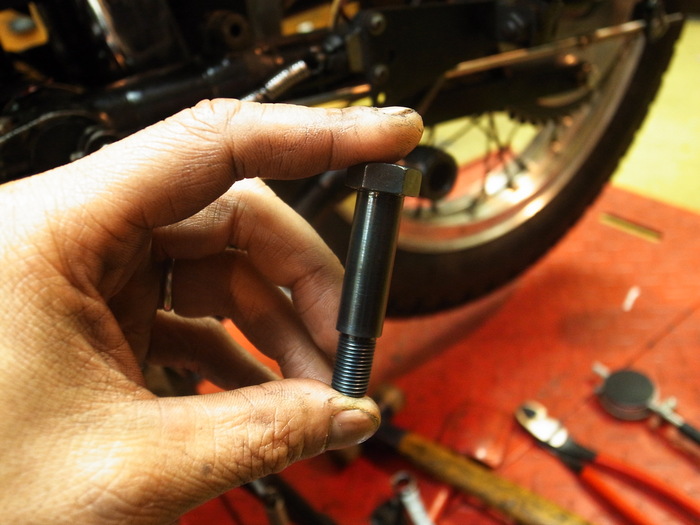

ピボットボルトは大分段付きに減っています。また、螺子部分はほぼ無くなり、螺子が効いていなかったのでワイヤリングして留めていました。

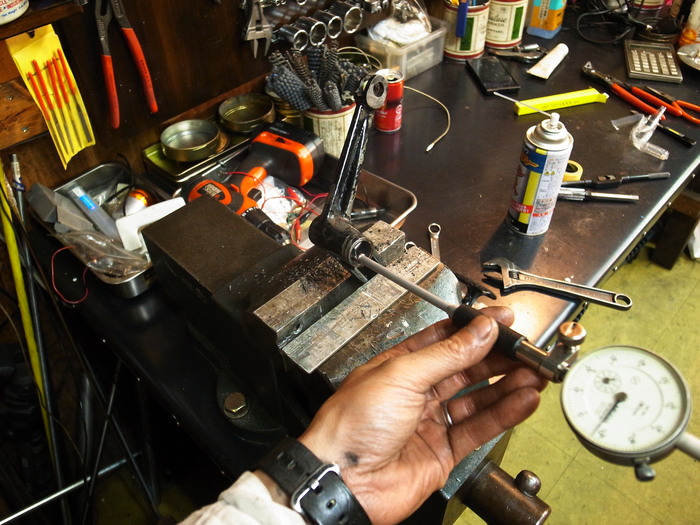

スタンドピボット部同じく、アジャスタブルリーマーで真円拡大。

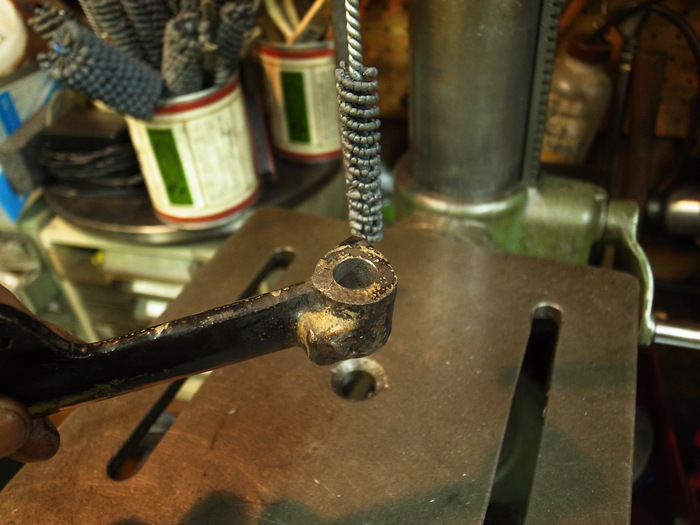

ホーニング仕上げ。

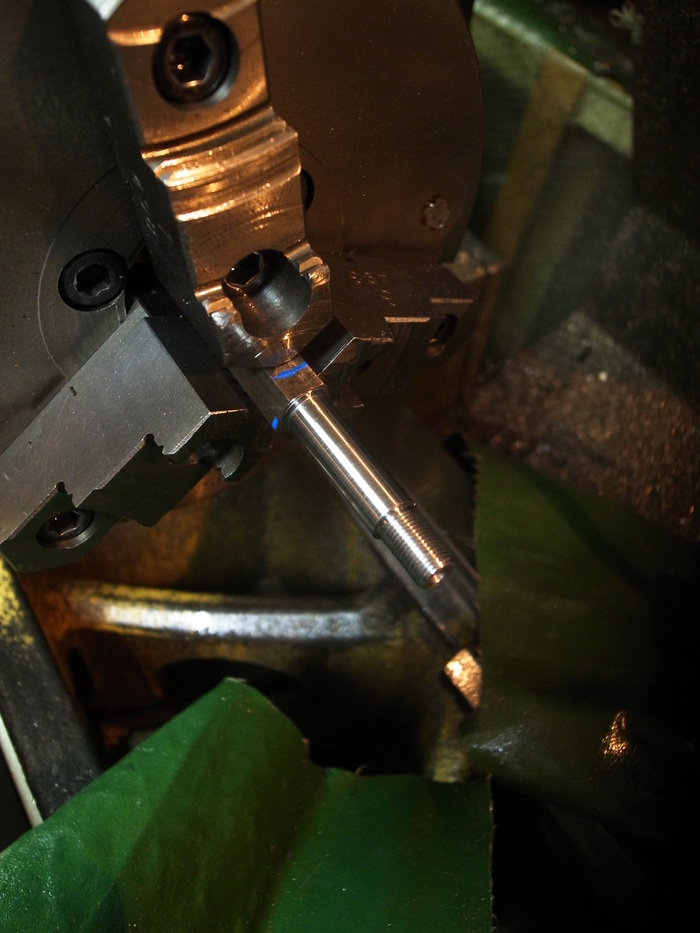

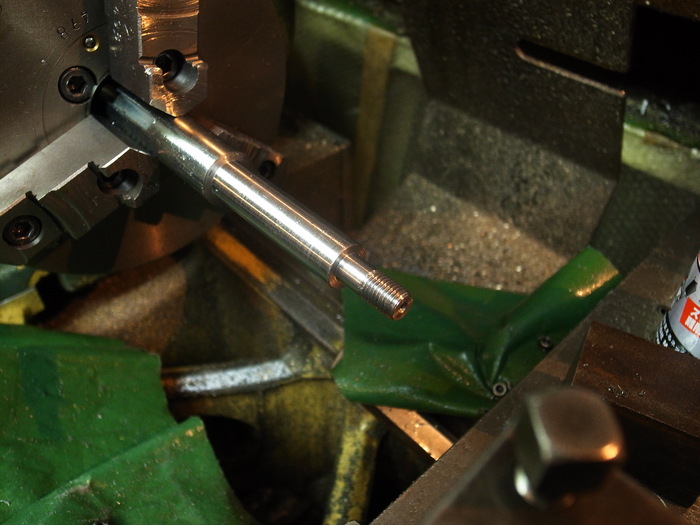

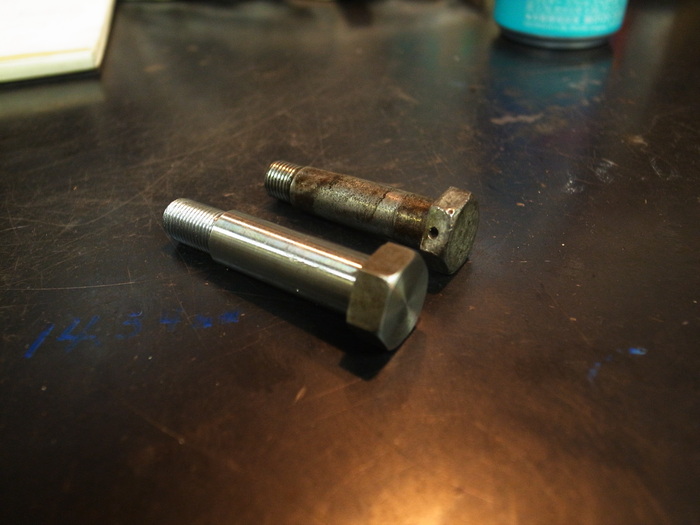

真円拡大したスタンドにあわせオーバーサイズピボットボルト製作。





フレーム側は螺子部をタップで修正。こちらの螺子は無事。
フレーム側のマウント穴もホーニングし製作した製作したピボットボルトがピッタリ付くように。



ボルトを焼きいれ、オイル付けし取り付け。
こちらもガタ無しさんです。
