2016年 12月 04日

1970XLH900 ダイナモチェック ~土曜日の授業風景~


1970XLH900


Tさんのアイアンスポーツはダイナモのチェックごと。

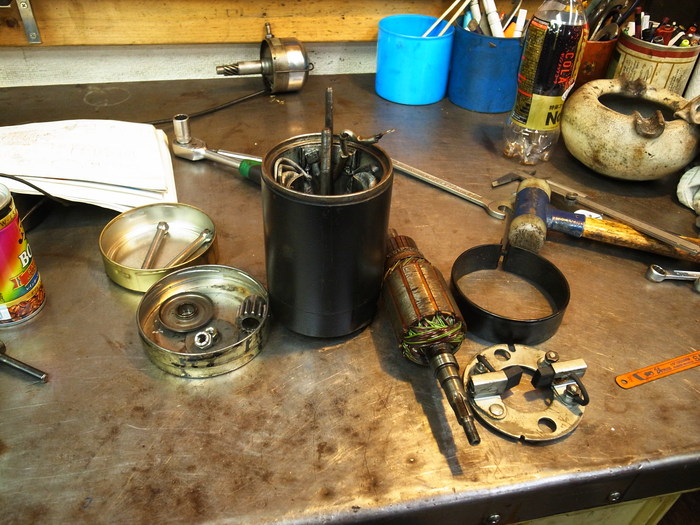

まずは分解して軽く清掃。

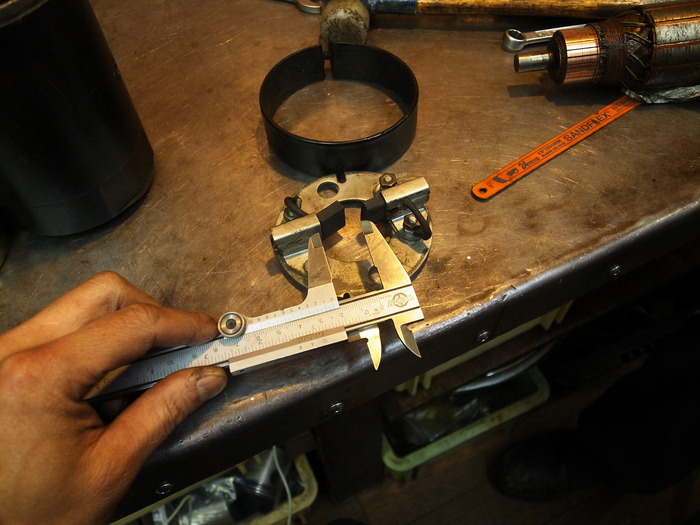

ブラシの減りっぷりチェック。
ブラシの長さは17mmで問題ない。リミット13mm程度。



フィールドコイルのチェック。
フィールドコイルの端子部で抵抗チェック。5Ω程度で問題なし。
アーマチュアコイルもチェック。
アーマチュアのそれぞれのコアとコミュテーターぼ導通チェックし問題なし。
ということで、コイル周りは問題無さそうです。

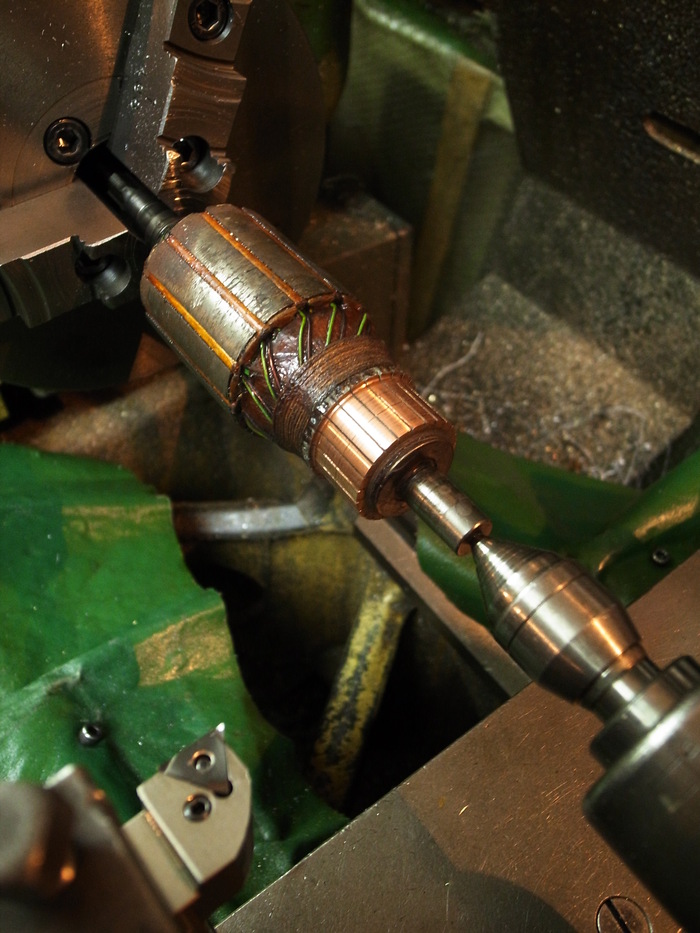

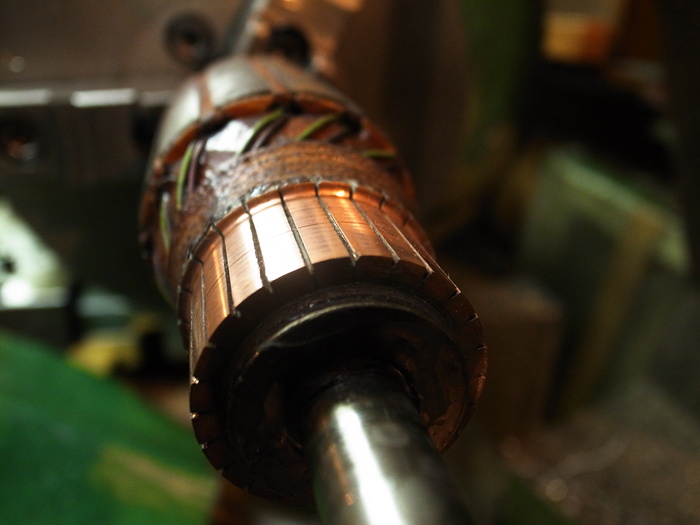

コミュテーター研磨し、綺麗にしてセグメント溝清掃。



ダイナモボディーにバッテーリー+、ダイナモF端子にバッテーリー-をつけフィールドコイルに正しい方向に電気を流し、モータリングチェック。
これでちゃんとモータリングすればダイナモには問題ないです。また正しい方向で電気を流すことで、正しい方向の磁場となります。

というわけでダイナモは問題なくO.K。




でエンジン搭載前にフレームタッチアップ。
目を細めてみたら綺麗です。






1980XLH1000





Iさんのアイアンスポーツ。
リアフェンダー搭載なのですがCRフレームのい場合、フェーンダーとフレームの間に隙間が開きます。この隙間からタイヤがかき上げたゴミやら水やら入らないように、スプラッシュガード(図32)なるものをつけるのですが、元々付いていたものはボロボロ。ゴムを切り製作。

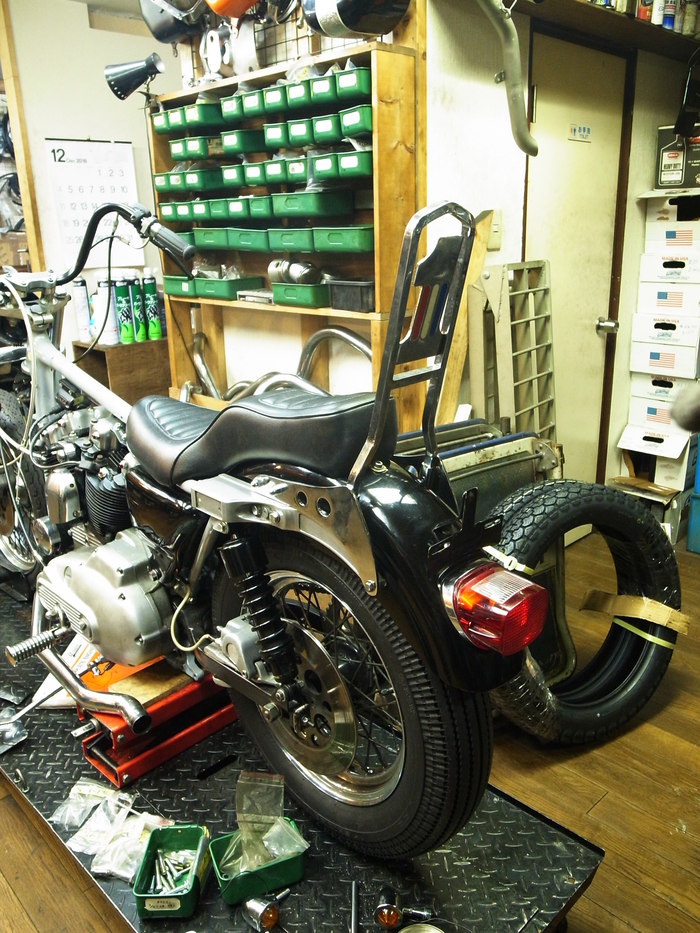

でCRフレーム用の純正シーシーバー取り付け。
フェーンダーサポートと共止めで専用のステーあり、またタイヤと干渉しないようにボルト長を調整しつつ取り付けでなかなか面倒です。
