1951TRIUMPH T100 分解作業

今日は祭日の水曜日。しかしながら生徒さんは寂しくお一人でしたが、私が経験がないプレユニットモデル・トライアンフの作業でしたので、色々と確認しながらじっくり作業できましたというお話。

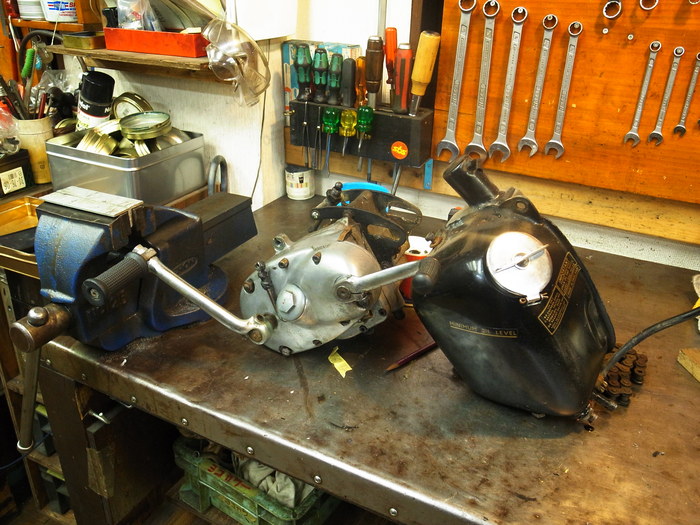

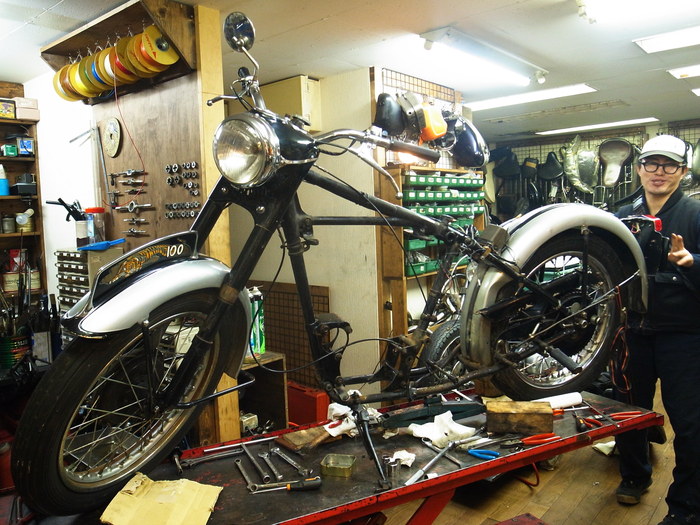

まず、シート、ガソリンタンク取り外し

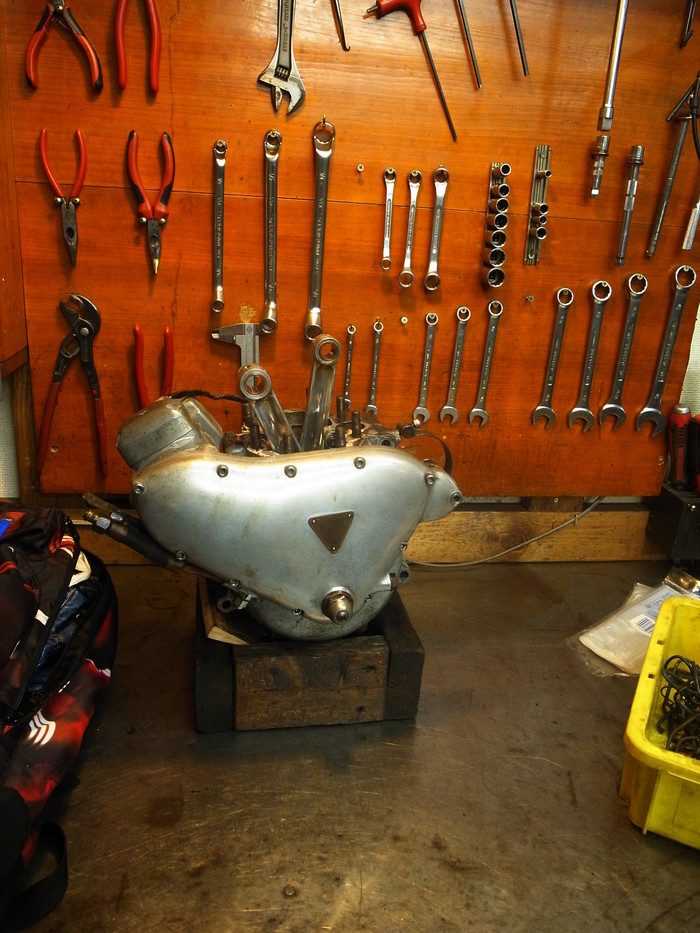

お目見えしたエンジンさん
マグネトーは三菱製のもの付いています。

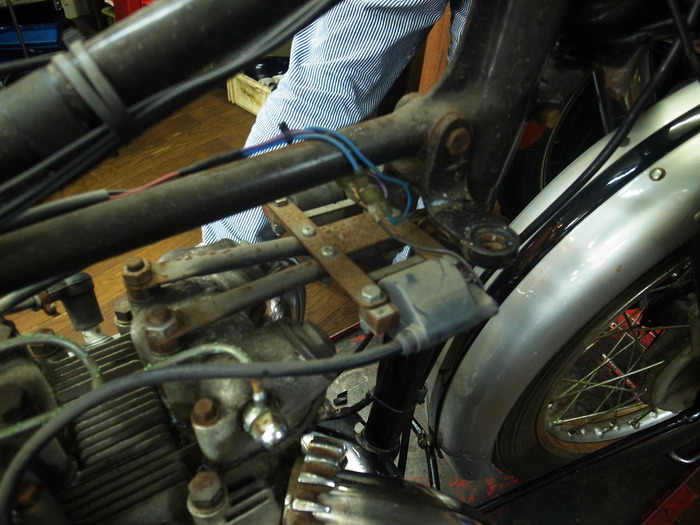

三菱製マグネトーは2次コイルが別に付いていて、フレームとシリンダーヘッドマウントステーのところについていまいた。

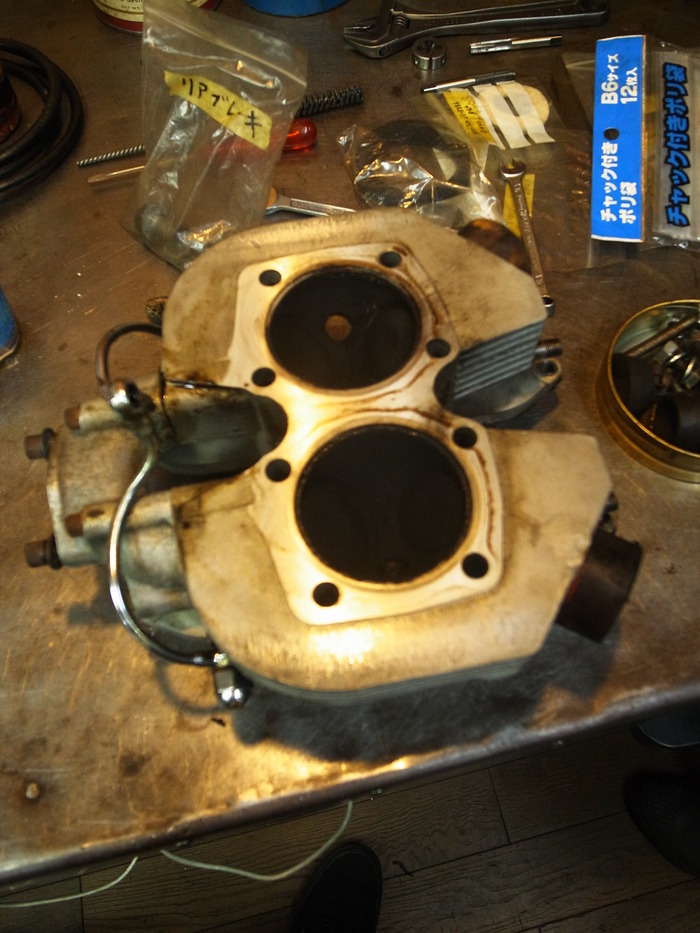

ロッカーカバー、シリンダーヘッド取りはずし。
この年式はシリンダーヘッドのリーターンオイルはオイルパイプからプッシュロッドチューブに戻るようになっていますが、オイルパイプ取り付けドレンボルトがスタッドに変えられていて、IN側のパイプが抜けない・・・
螺子部になにかあったのかしら。



シリンダー抜き取り。
固着しシリンダーが抜けない・・・。タペットガイドボルトのところをコジコジとしてみびくともせず・・・。

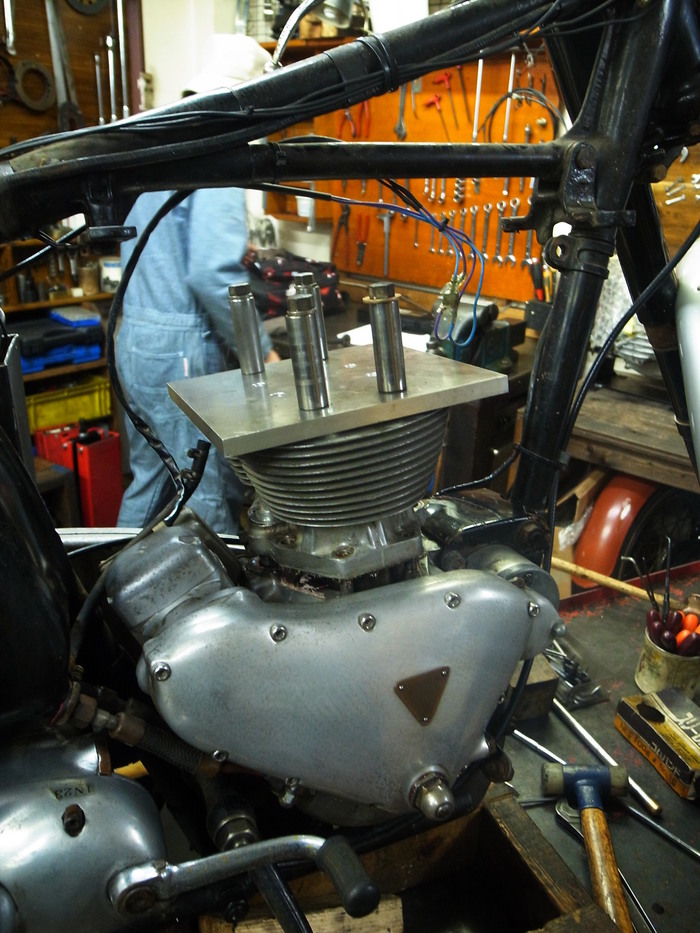

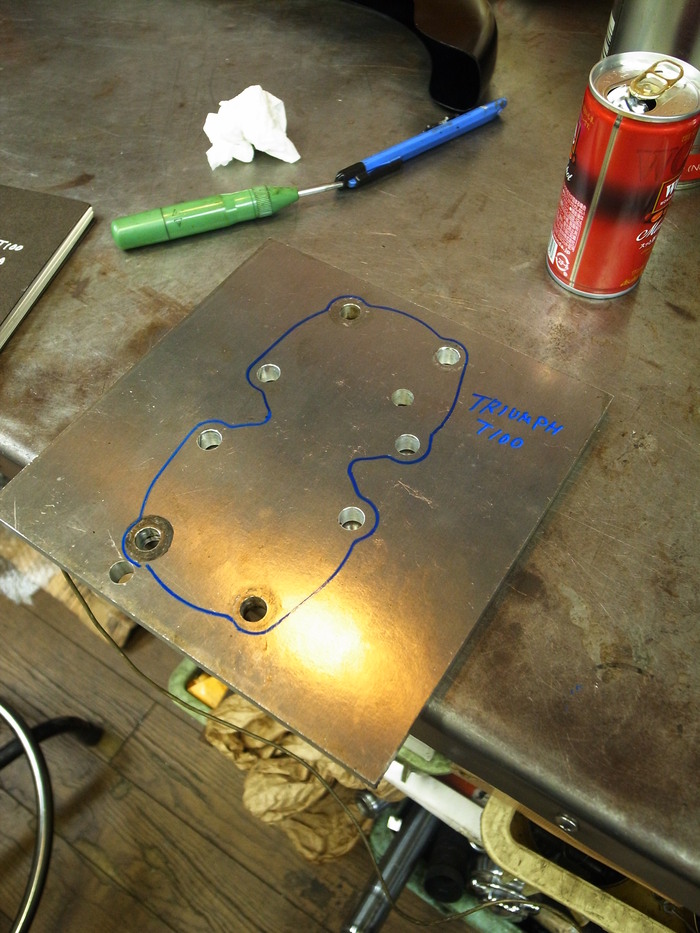

ヘッドボルトの螺子を使いプレートを付け、こいつを垂直にたたきシリンダー抜き取り。

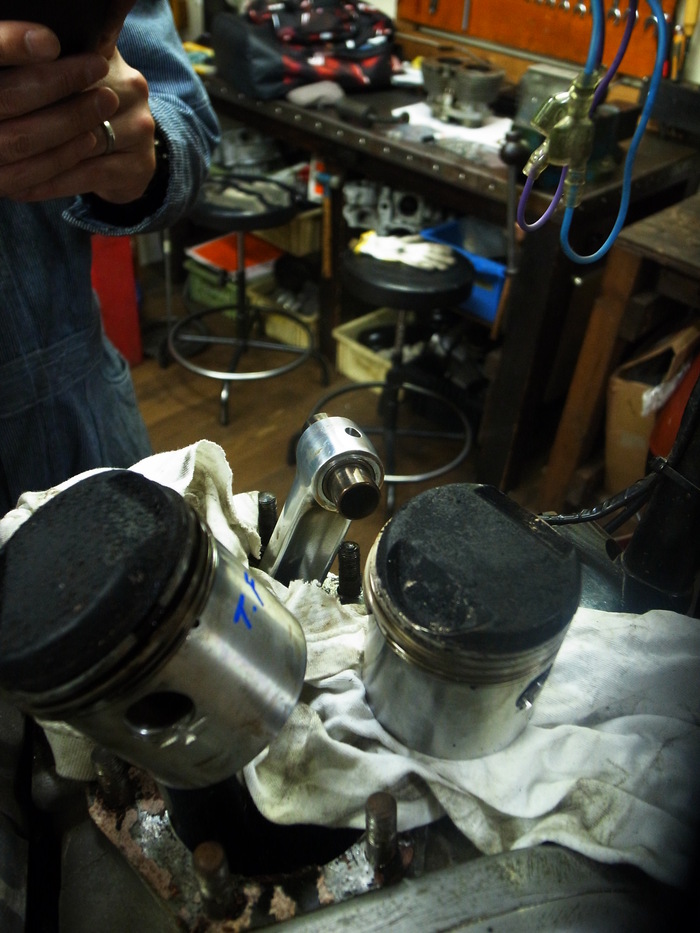

ピストンは状態良し。

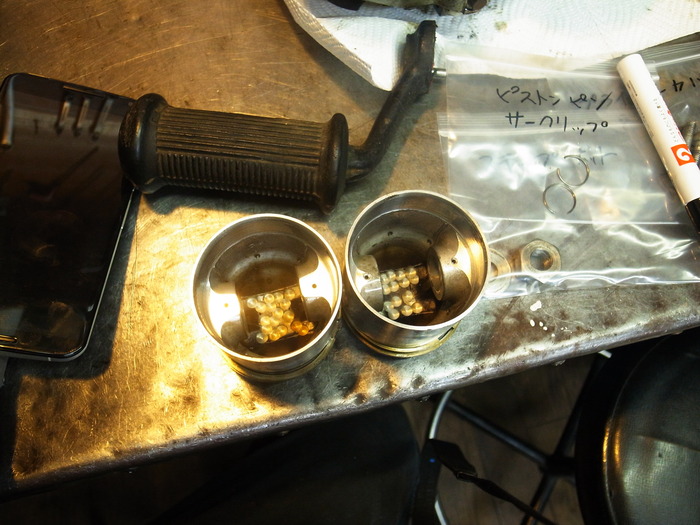

スモールエンド、ビッグエンドともにガタが少なくこちらも状態良いです。
ピストンは重量合わせをした跡がありました。






プライマリー側分解。

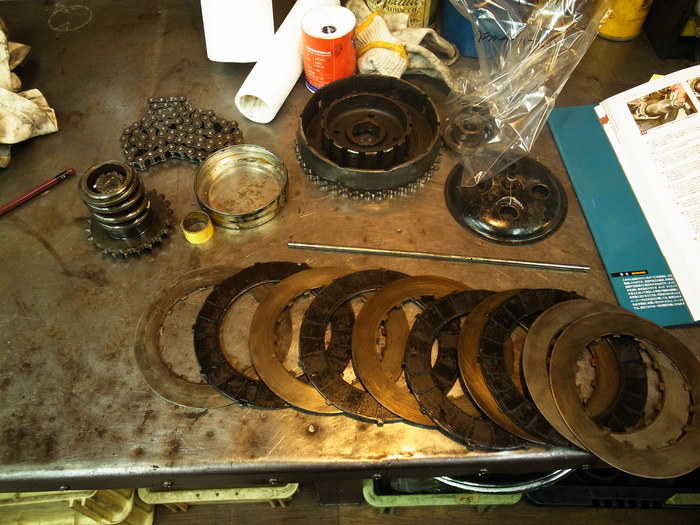

この年式はクラッチスプリング4本、ダンパーはエンジンスプロケットについています。


ギアボックス別体モデルはギアボックスを動かすことで、プライマリーチェーンの張り調整をするのですが、そのためギアボックスメインシャフトが通るプライマリー側の穴は大きくしておく必要があります。
しかしながら、ここの穴がガバだと、プライマリーオイルがどんどん外に漏れてしまうので、各メーカー色々を苦労しているようです。

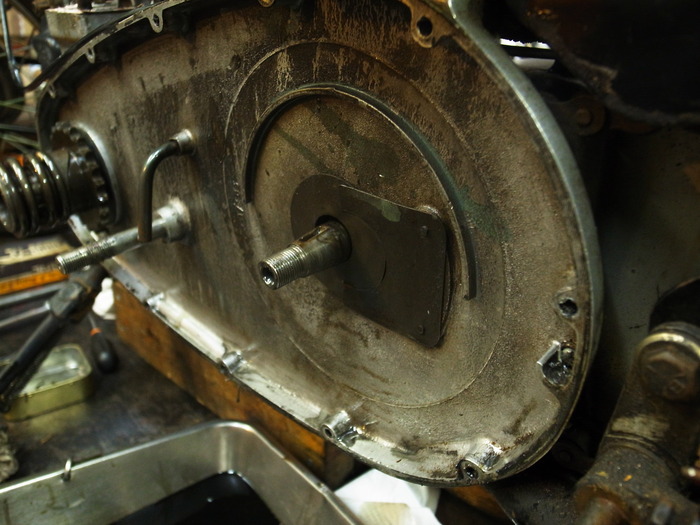

トラさんは幅広ワッシャーを板バネでとめることで穴部を小さくし、穴位置が動くようになっています。





インナープライマリーカバーは前側はアウタープライマリート共留めでケース側ととまっていて、後ろ側はバッテリカバーと共留め。

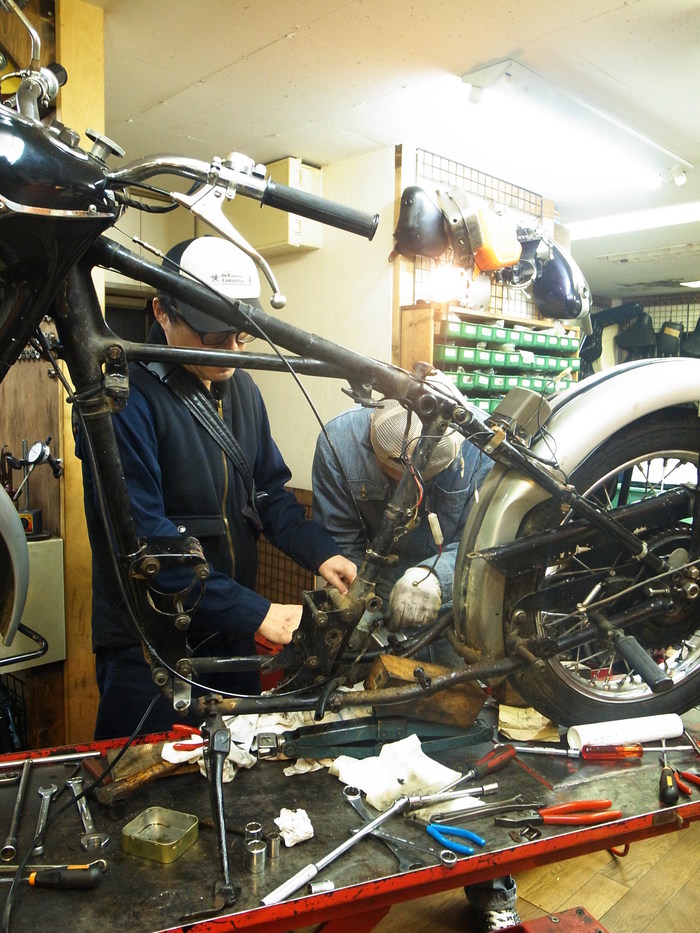

こちらもなんやかんや確認しつつ、エンジンマウントプレートを取り外し、エンジン降ろし。



オイルタンク、ミッションマウントプレートを取り外しギアボックッス降ろし。



というわけで次回エンジン分解、清掃、計測地獄となります。
