1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし



今日は修理依頼でお預かり中の陸王RT-Ⅱのクランク組み立てのお話。

1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0252489.jpg
1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0254954.jpg

分解は前はビッグエンドベアリングのクリアランスが0.1mmとガタガタだったため、なんやかんやと交換。

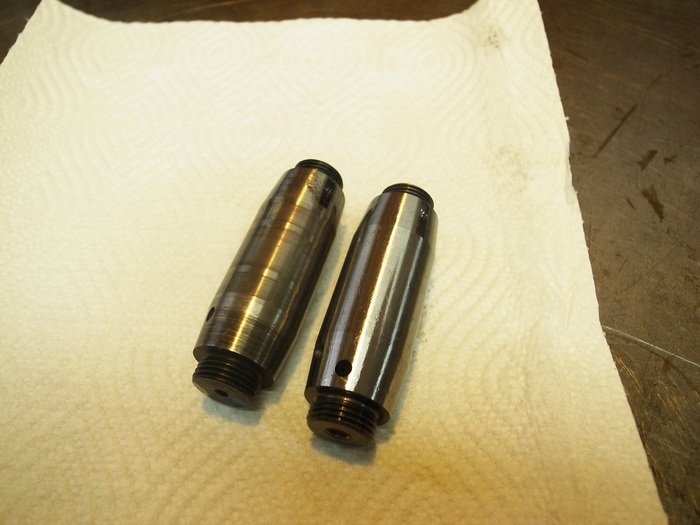

クランクピンはローラーのあたっているところといないところで0.01mmの差があったため交換。
JIMS製のWL用ピストンピンを使います。新品クランクピンの直径は25.40mm。


1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_026918.jpg
1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0262758.jpg

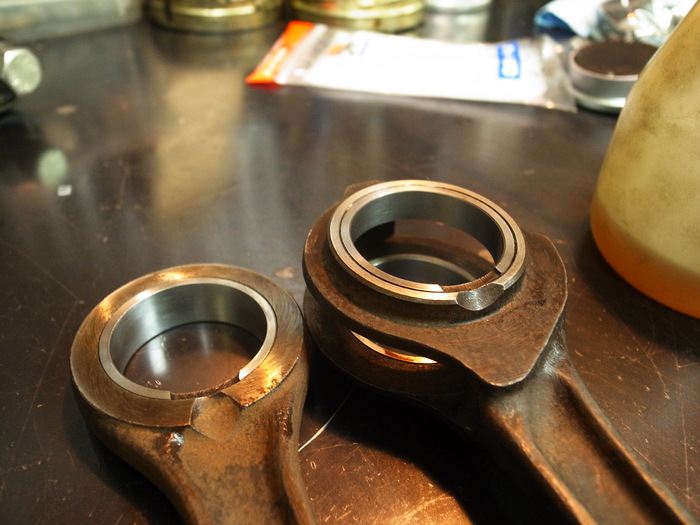

フロント側、リア側ともに0.02mm~0.03mm縦方向に楕円でしたので、真円になるまでラッピング。
フロント側(フォーク)は38.14mm リア側(ナイフ)は38.135mmまでラッピング。
ちなみにWL及び陸王はフォークコンロッドがフロント、ナイフコンロッドがリアとなります。

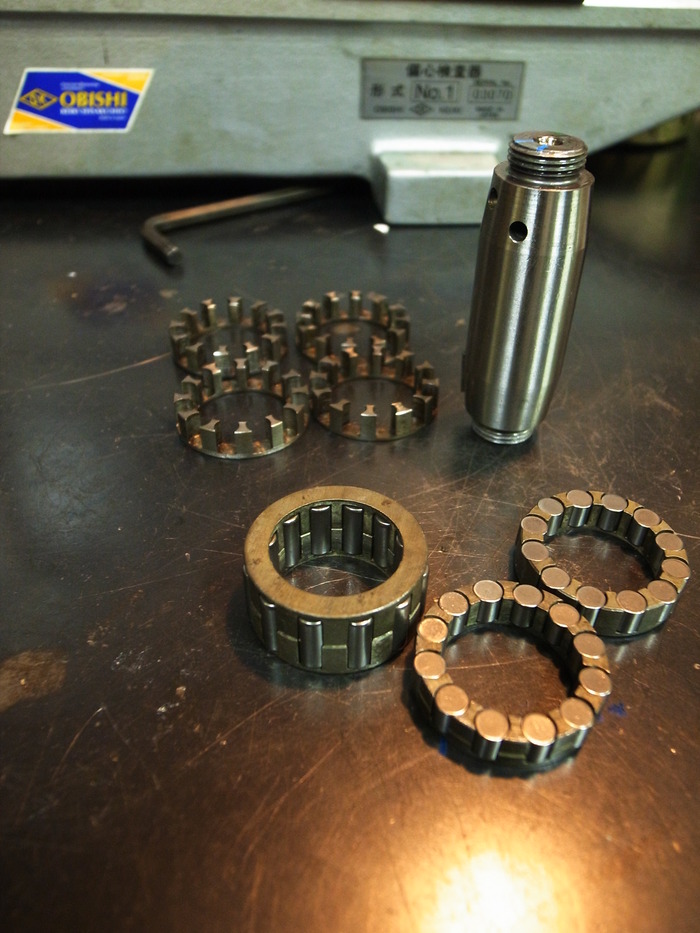

1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0265483.jpg

もともと付いていたベアリングケージはオーバーサイズローラーを入れると動きが渋くなりましたので、WL用の新品に交換。

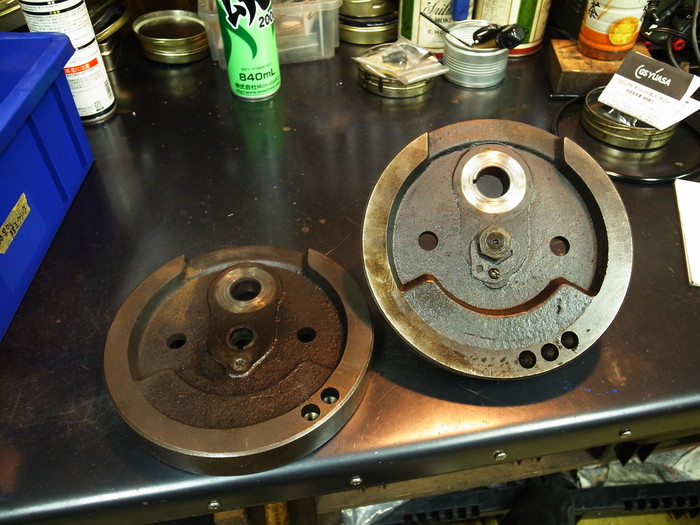

1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0275450.jpg

フラホイールコネクティングロッドスラストワッシャーは状態が良くそのまま使います。

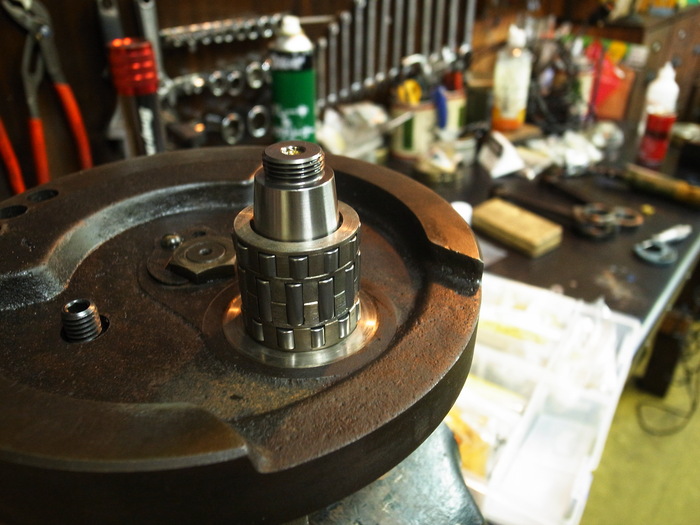

1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0281995.jpg
1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0283638.jpg

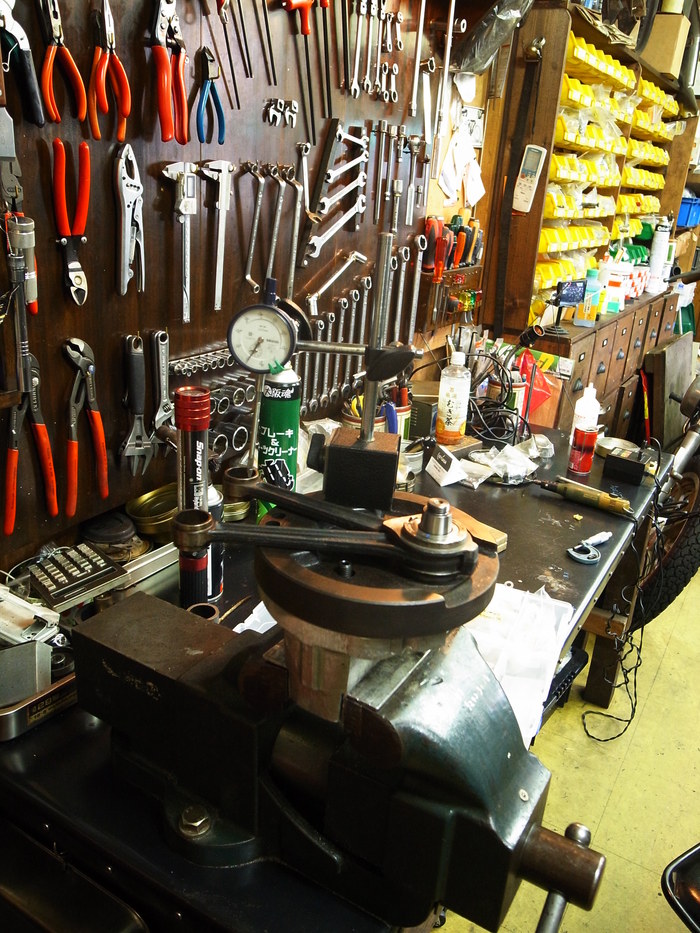

ベアリング取り付け、仮組み。
フロント側のローラーは6.355mm(.0002”o.s)を入れクリアランス0.03mmでスモールエンド部に振れは0.45mm。
リア側にローラーは6.36mm(.0004”o.s)を入れクリアランス0.015mmでスモールエンド部の振れは0.8mm。


1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_029056.jpg

コンロッドのスラスト量は0.3mm。
クランクを本組みするとこれより少し小さくなると思われるが、大丈夫であろう。

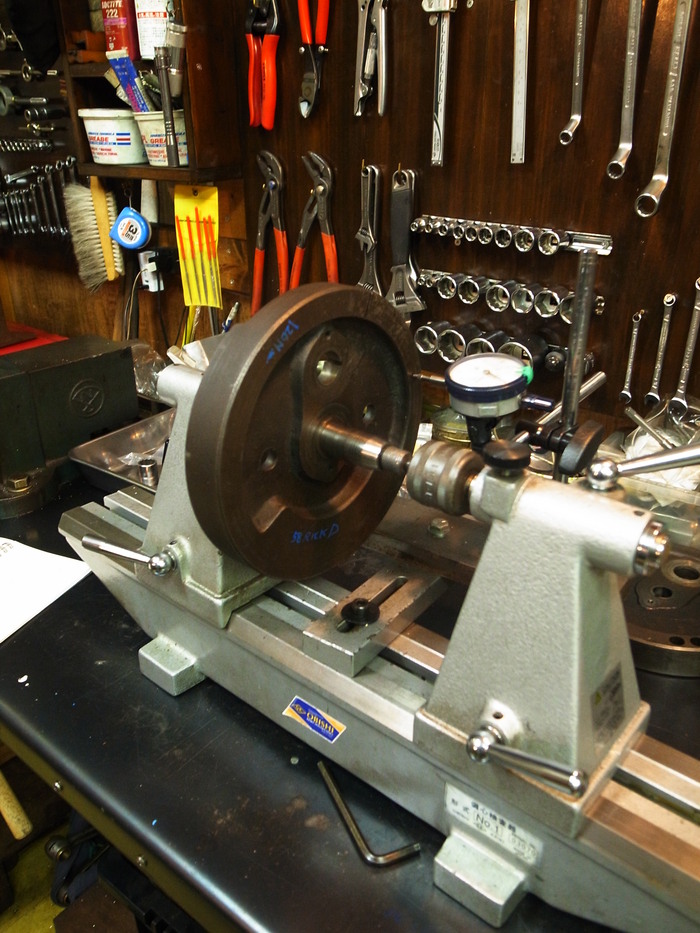

1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0292394.jpg

本組み前にドライブ側、タイミング側単体で、シャフトの振れとホイールの振れを見ておく。
タイミング側は良いが、ドライブ側は少々振れているな・・・・。
とりあえず、一回組んでみて振れとりをしてみる。

1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0294286.jpg
1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0295918.jpg

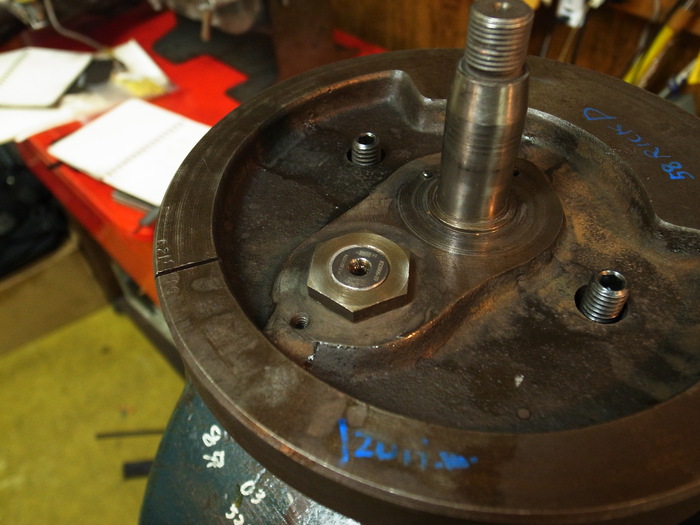

やられていたクランクピンナットも交換。
この辺りのスプロケットシャフト、ピニオンシャフト、クランクピンナットの規定締め付けトルクは解らないので、分解時の締め付けトルクを目安に+αして組み付け。とにかくしっかり締まっているように。


1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0301577.jpg

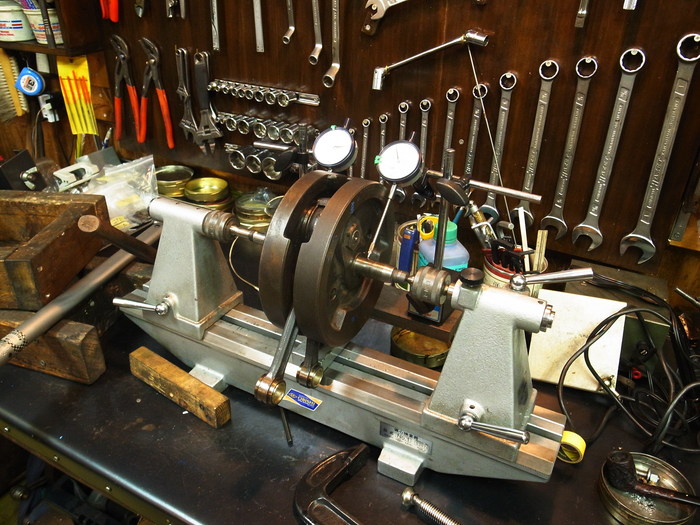

クランク芯だし。
タイミング側0.15mm ドライブ側0.02mm と結構頑張ったがここが限界でした。
規定内内なのでこれで行きます。


1958陸王RTⅡ コンロッドビッグエンドベアリング&クランク芯だし_a0248662_0303262.jpg

クランクピンにロックタイト、ロックタブを付けクランク組み付け終わり。
さぁ次回からどんどん組み付けて行きます。
