1958陸王RTⅡ カムギア・カムブッシュ

今日は修理依頼でお預かり中の陸王RT-Ⅱのカムギア周りのお話。

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9154942.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_916426.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9162093.jpg

まずはカムギアシャフト計測。
シャフト、カム、ギアなど磨耗少なく問題なし。

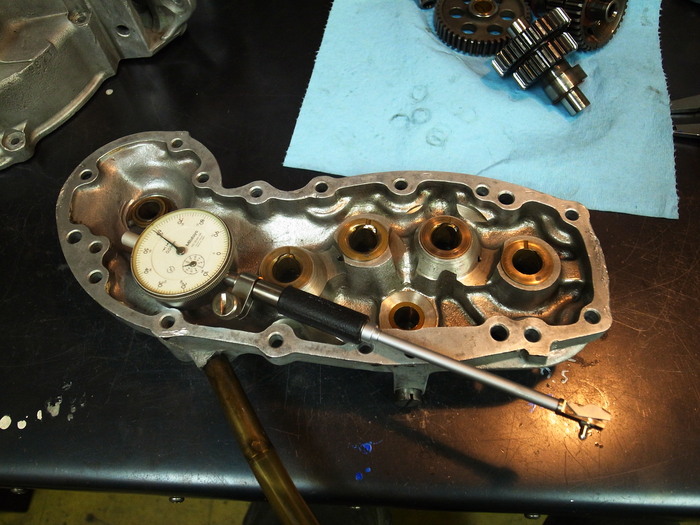

カムギアブッシュはケース側#3、#4ブッシュがシャフトに対し0.08mm~0.09mmとガタがきているので交換。特に#3カムブッシュの鍔部分は随分と減っています。その原因は後に。
ほかのブッシュはそれぞれ0.04mm~0.05mmのクリアランスでそのまま。



1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9163941.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_917230.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9171911.jpg

ブッシュの鍔部分が随分減っていた#3カム。
圧入されているカムシャフトが手スポで抜けてしまっています。
こいつはカムギア圧入部をハードクローム&研磨し改めて圧入します。



1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9174753.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_918929.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9182952.jpg

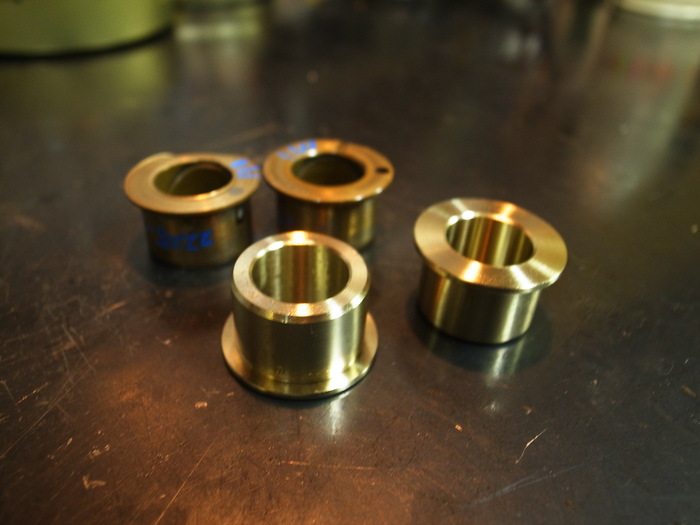

ガタが多かったクランクケース側#3、#4カムブッシュ抜き取り、計測。

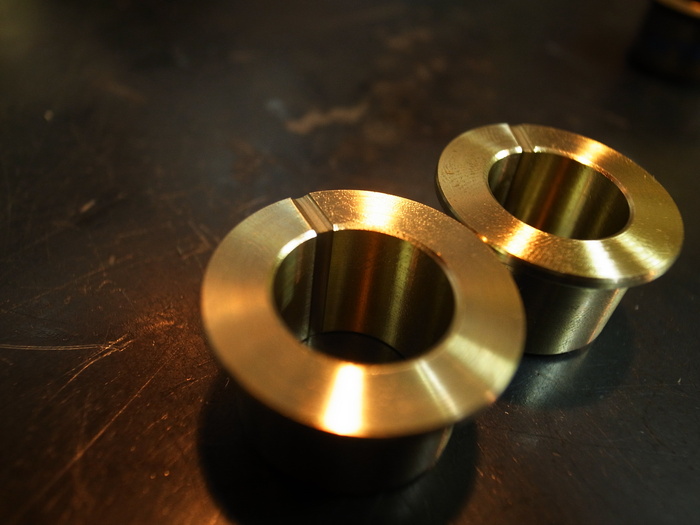

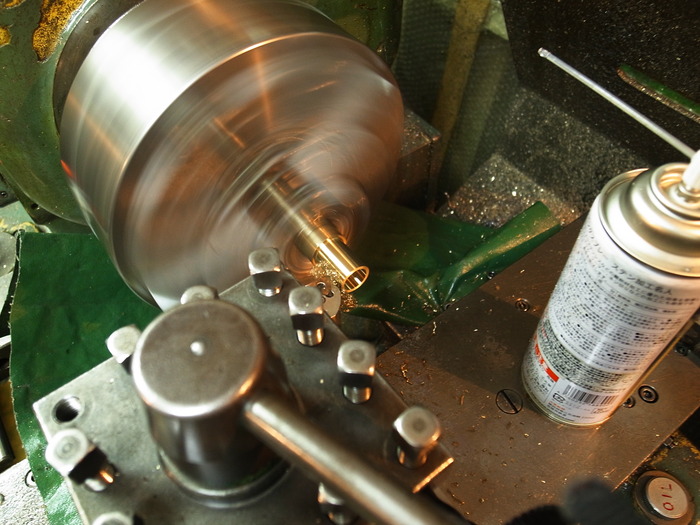

ケース側、シャフト側に合うようにブッシュ製作。


1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9184070.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_918536.jpg

専用で作ったバイトを使いオイル溝加工。

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_91979.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9192141.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9194455.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_920148.jpg

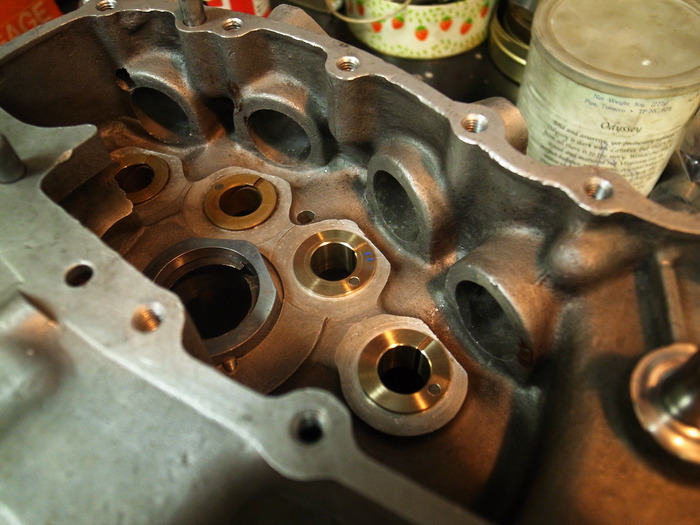

ダウエルピン加工し圧入。


1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9204561.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9211654.jpg

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9214818.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_922483.jpg

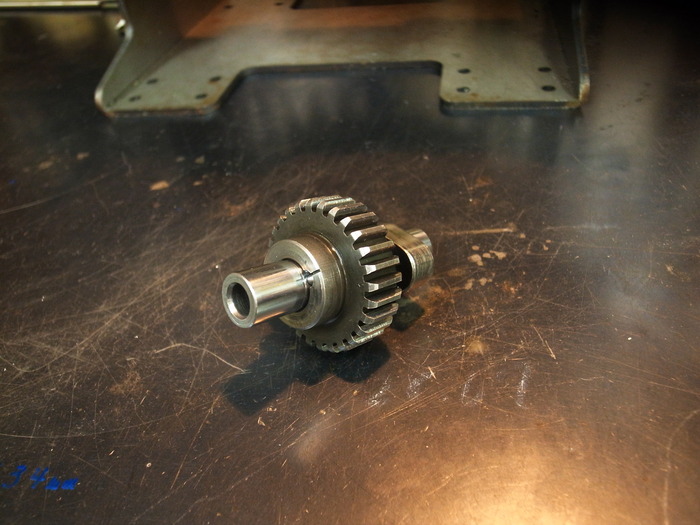

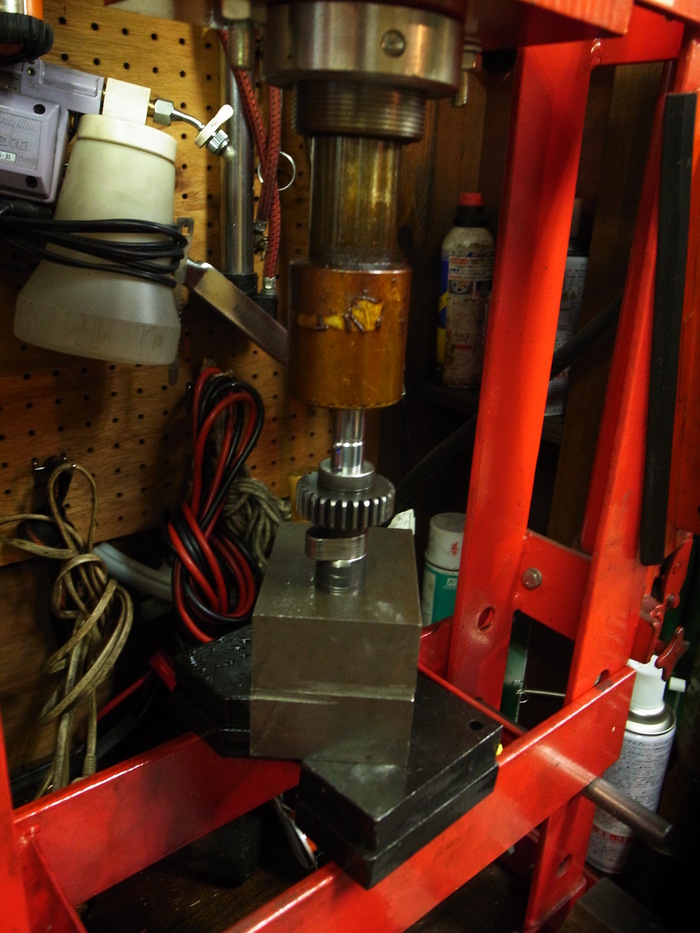

ハードクローム&研磨が終わったカムシャフトをカムギアに圧入。
しっかり嵌め代をとっているので問題ないと思われるが、一応周り止めピンを製作し取り付け。

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9225791.jpg

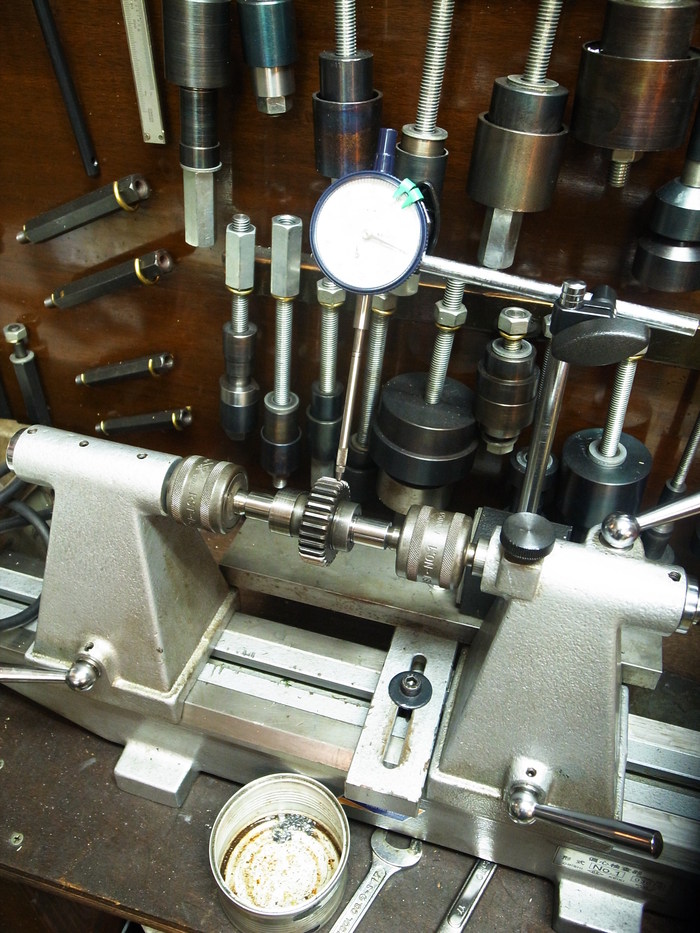

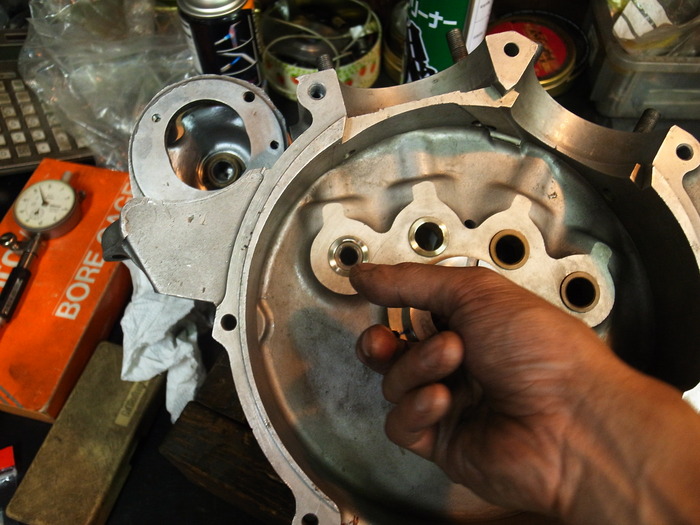

心配だったので、カムギア取り付け後、芯チェック。
ギア側、シャフト側ともに問題なし。


1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9272718.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_9274790.jpg

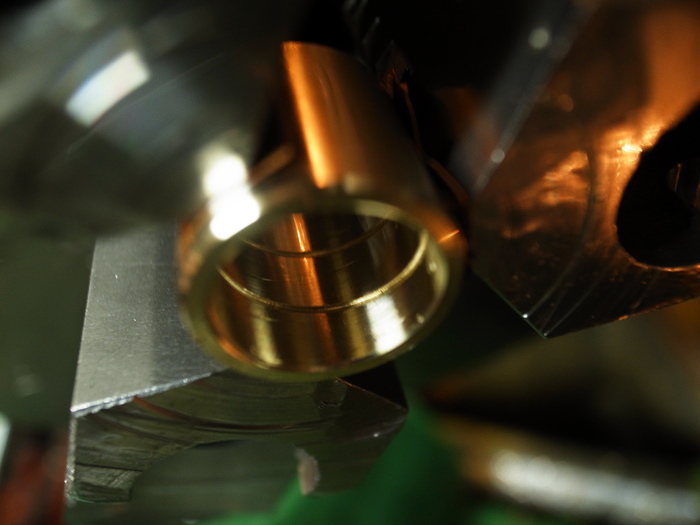

ブッシュ取り付け後、専用ロッドでラッピング。
カムシャフトのサイズは私が所有しているVLと同じサイズなのでVL用のラップロッドが使えました。
ラッピング後カムシャフトを入れてスルスルチェックしO.K。


1958陸王RTⅡ カムギア・カムブッシュ_a0248662_22544390.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_2255737.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_22552614.jpg

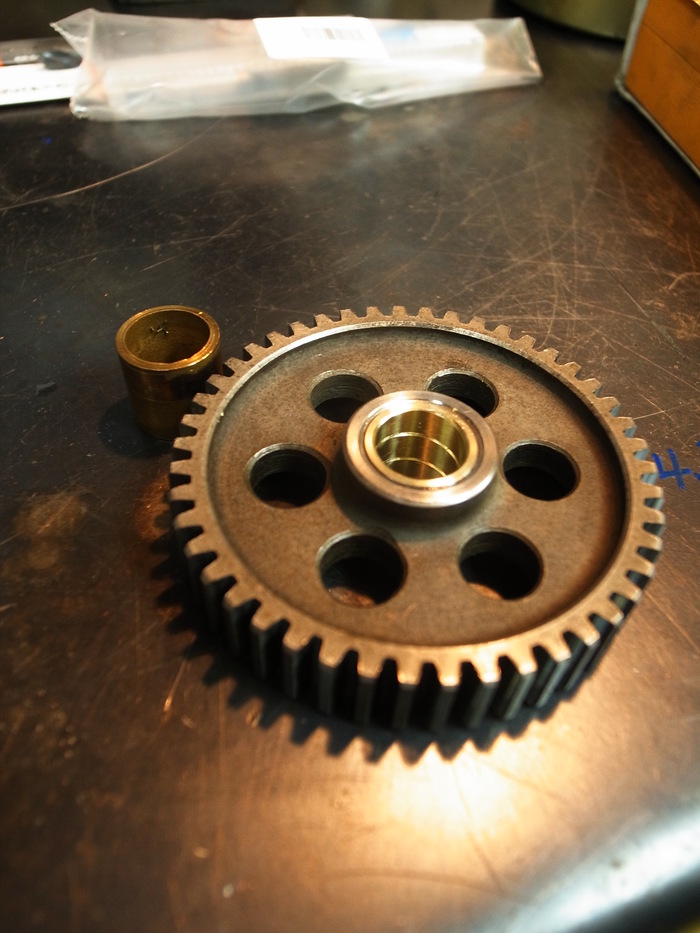

測るまでもなくガタガタだったアイドラギアブッシュもシャフトにあわせ製作。
オイル溝加工し圧入。

1958陸王RTⅡ カムギア・カムブッシュ_a0248662_22554383.jpg
1958陸王RTⅡ カムギア・カムブッシュ_a0248662_22561362.jpg

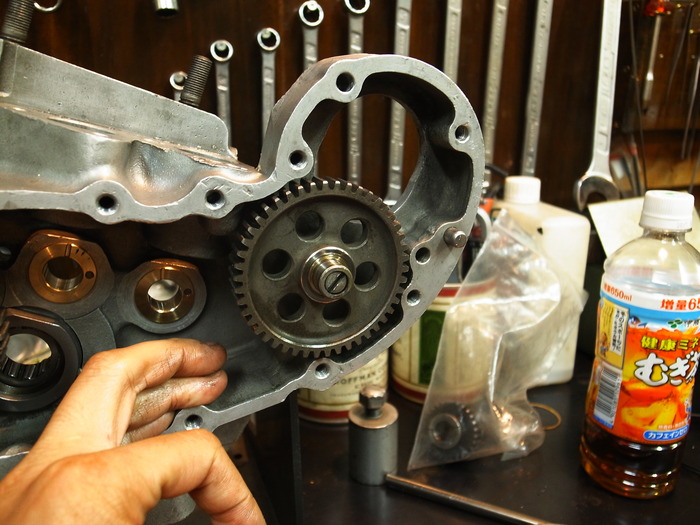

ホーニングしクリアランス調整し取り付け。
ガタなくスルスル。

というわけで今日はこの辺で。



レストアスクール生徒募集中

トリニティースクールから独立し、東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。
