1947FL1200 スプリンガーフォーク

1947FL1200 スプリンガーフォーク_a0248662_11574518.jpg

今日はIさんのナックルヘッド・スプリンガーフォーク
ガタがきていたブッシュ周りのお話。


1947FL1200 スプリンガーフォーク_a0248662_11581312.jpg
1947FL1200 スプリンガーフォーク_a0248662_11582649.jpg

まずはシャンクルバーブッシュ。
ドラムパネル側スタッド、フォーク側スタッドに対し0.5mmもガタがありましたのでブッシュ交換。


1947FL1200 スプリンガーフォーク_a0248662_1158516.jpg
1947FL1200 スプリンガーフォーク_a0248662_1159465.jpg
1947FL1200 スプリンガーフォーク_a0248662_11594268.jpg


1947FL1200 スプリンガーフォーク_a0248662_11595651.jpg
1947FL1200 スプリンガーフォーク_a0248662_120843.jpg

シャンクルバーのブッシュ穴径は楕円無く良好。

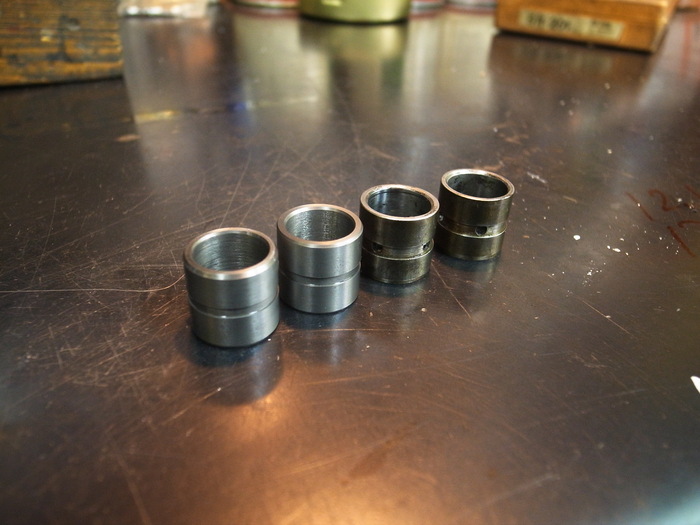

それぞれ、ドラム側シャンクルスタッド、フォーク側シャンクルスタッド径、シャンクルバーブッシュ穴径にあわせブッシュ製作。
今回はダクタイル鋳鉄で作ってしました。

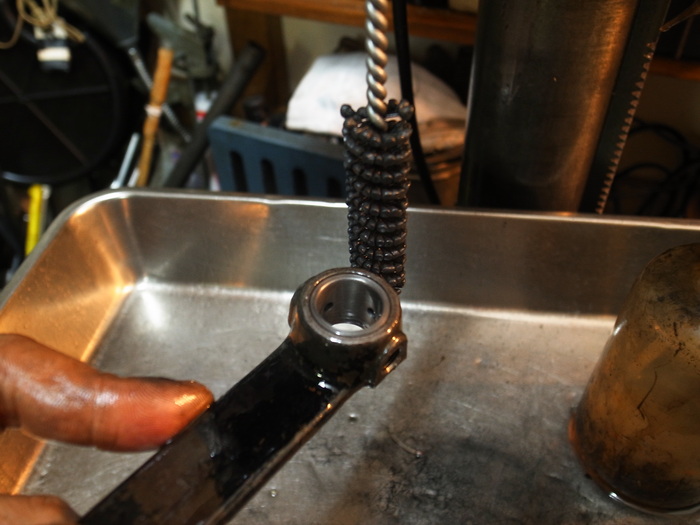

グリス通路溝と穴を作り圧入。ホーニングしてシャフトに合わせます。



1947FL1200 スプリンガーフォーク_a0248662_121380.jpg

1947FL1200 スプリンガーフォーク_a0248662_1211545.jpg

ロッカーアームブッシュ、スタッド共に随分とやられている。
この鋳鉄ロッカーアームブッシュ随分硬い素材で作られていて、大体シャフト側もやられていますので、セットで交換。



1947FL1200 スプリンガーフォーク_a0248662_1215324.jpg

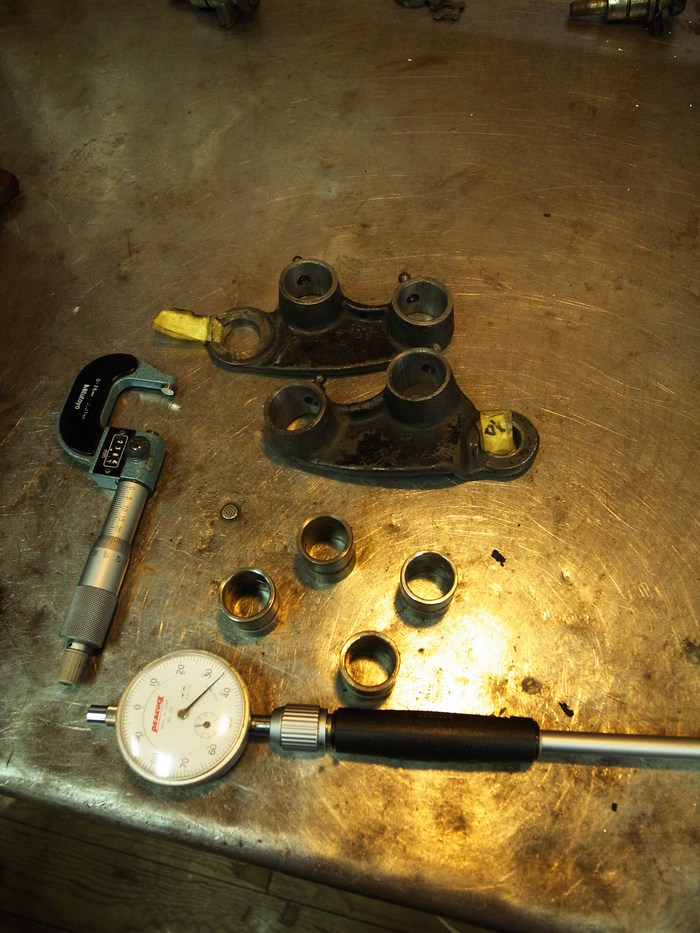

ブッシュ抜き取り計測。
4箇所中3箇所は状態良く、STDサイズのリプロブッシュでいけますが、1箇所はロッカーアームプレートの穴が広がってしまっていたので、O.Sブッシュを製作することに。

1947FL1200 スプリンガーフォーク_a0248662_122229.jpg
1947FL1200 スプリンガーフォーク_a0248662_1223339.jpg

1947FL1200 スプリンガーフォーク_a0248662_1225499.jpg

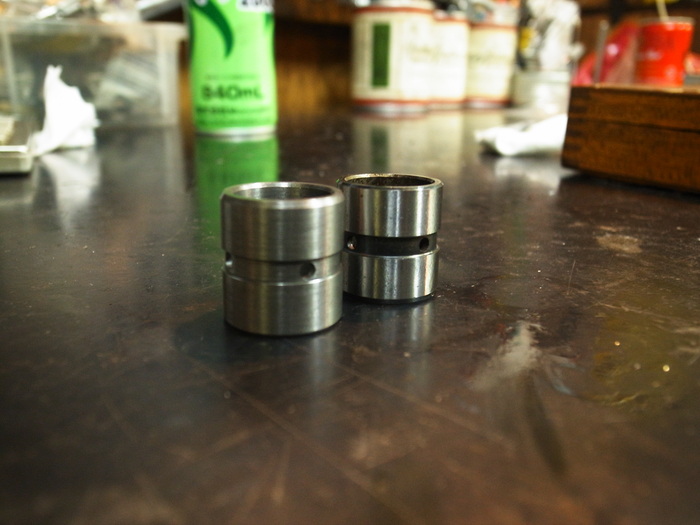

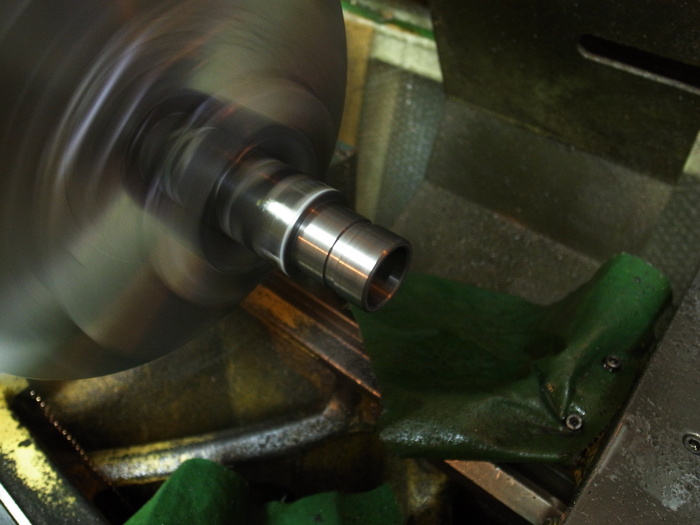

というわけで、ロッカーアームブッシュもダクタイル鋳鉄を使い製作。
新品スタッドと新品ブッシュとのクリアランスを参考にして寸法を決め製作。
ロッカーアームスタッドに対し0.1mm程度のクリアランスになるはず。


1947FL1200 スプリンガーフォーク_a0248662_1231399.jpg

1947FL1200 スプリンガーフォーク_a0248662_123372.jpg

1947FL1200 スプリンガーフォーク_a0248662_124358.jpg

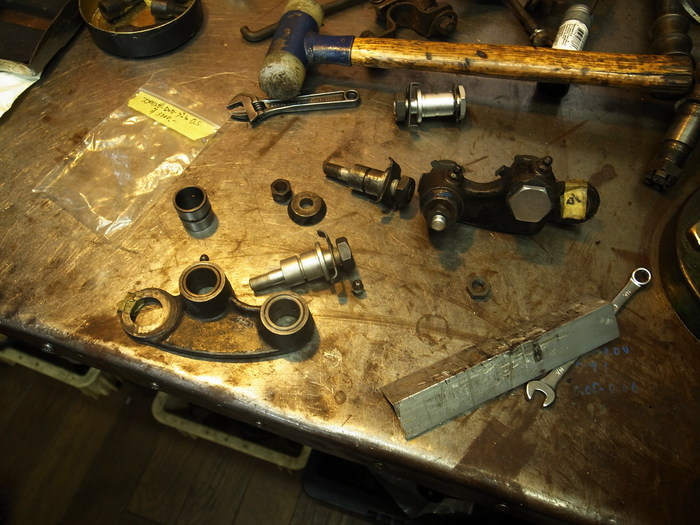

スタッド新品、ブッシュ圧入しフォークに取り付け、完成であります。


1947FL1200 スプリンガーフォーク_a0248662_1241964.jpg
