2016年 11月 08日

1968BSA A65 スイングアーム



今日はNさんのBSA A65のスイングアームのお話

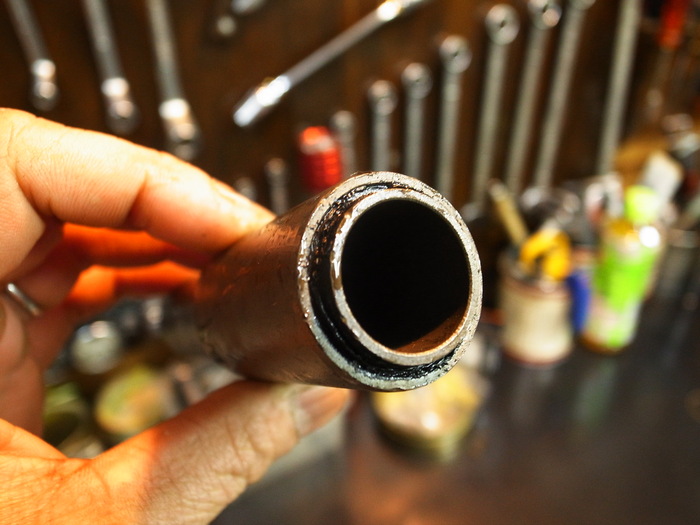

68年までのBSAのスイングアームピボットはサイレントブロック(ゴムダンパー)が使われています。
スイングアームに圧入される外輪スリーブとシャフトの受けとなる内輪スリーブの間にゴムが注入されているものです。
殆ど稼動距離のないスイングアームのピボットとしては、ゴムで受けているためベアリングなどと比べると持ちも良く、スラスト方向のガタも出ないので良いと思われますが、交換時期が良くわからない。
ゴムが破綻すれば交換なのでしょうが、ゴムの劣化としては、柔らかくなっていくよりも、硬くなっていく方向だと思われます。ということは硬化すると動きが悪くなっていくのでしょうが、初めて扱うサイレントブロックのスイングアームで正常ののものが解りません・・・。
というわけで今回新しいものに変えてみることに。

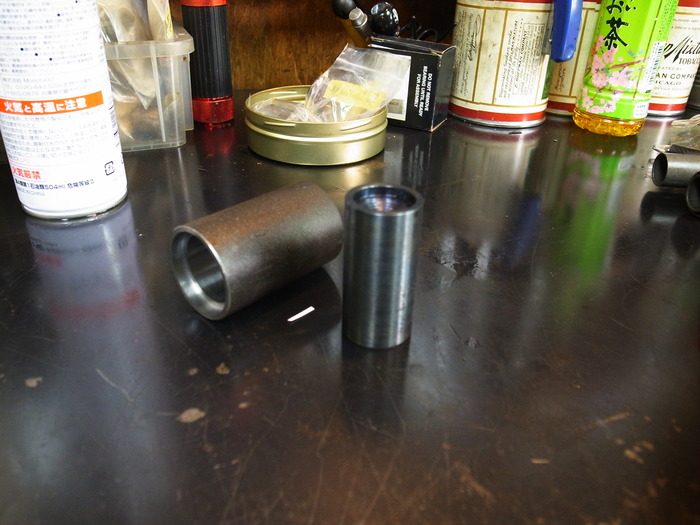

というわけで、抜き取り、圧入工具製作。





まずは内輪側のスリーブをプレスを使い抜き取り。
で外輪側はスイングアーム側に止まりの段付きとなっていますので押し込んで抜くことが出来ない・・・。

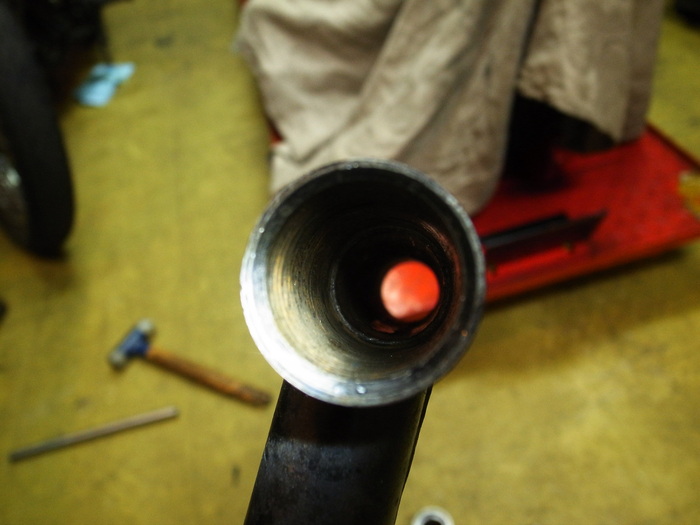

外輪内側にフラットバーを溶接して橋渡しをして外側に抜き取り。
こいつの抜き取りに非常に苦戦しました。






分解しに曲がっていたスイングアームはフレーム修正屋さんで修正済み。

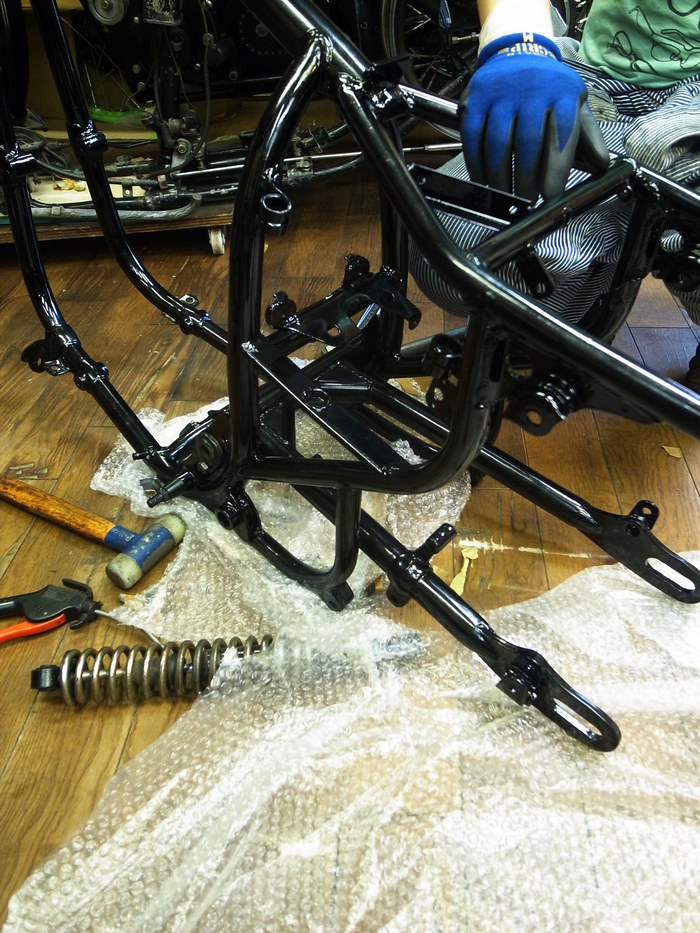

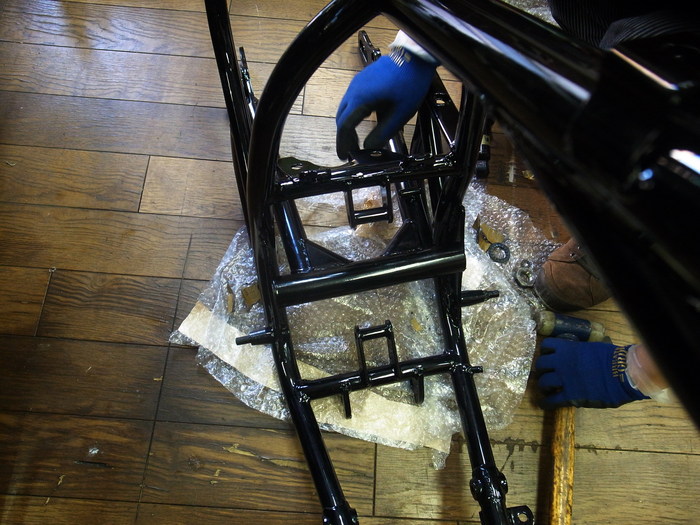

塗装もパウダーコート済みで組み付け作業。

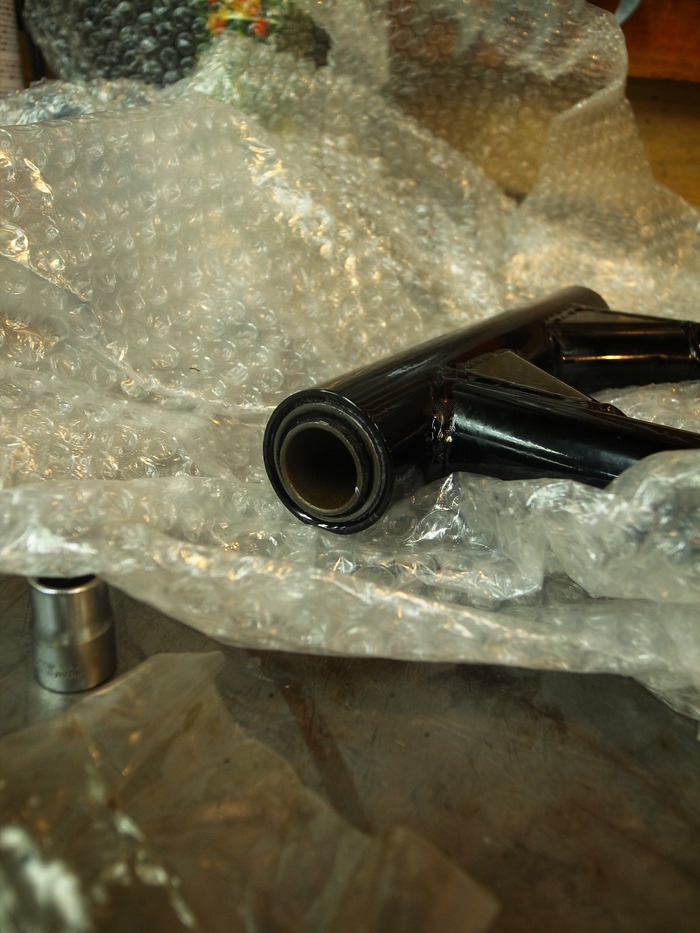

外輪スリーブを押す圧入工具で圧入。
ここの嵌め代は0.1mm以上でなかなか圧入がきついです。




サイレントブロックの内輪の長さとフレーム側スイングアーム受けのプレートの距離をあわせるため調整。

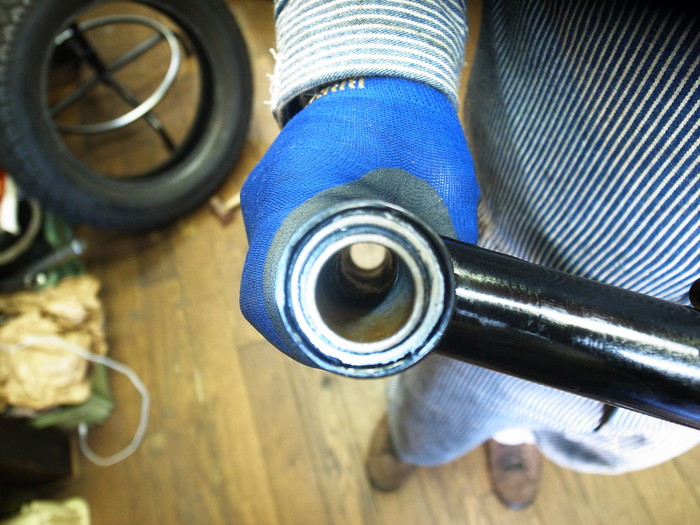

圧入したサイレントブロックの左右内輪に芯があっていません。ゴムで受けている内輪スリーブであたりまえですね。

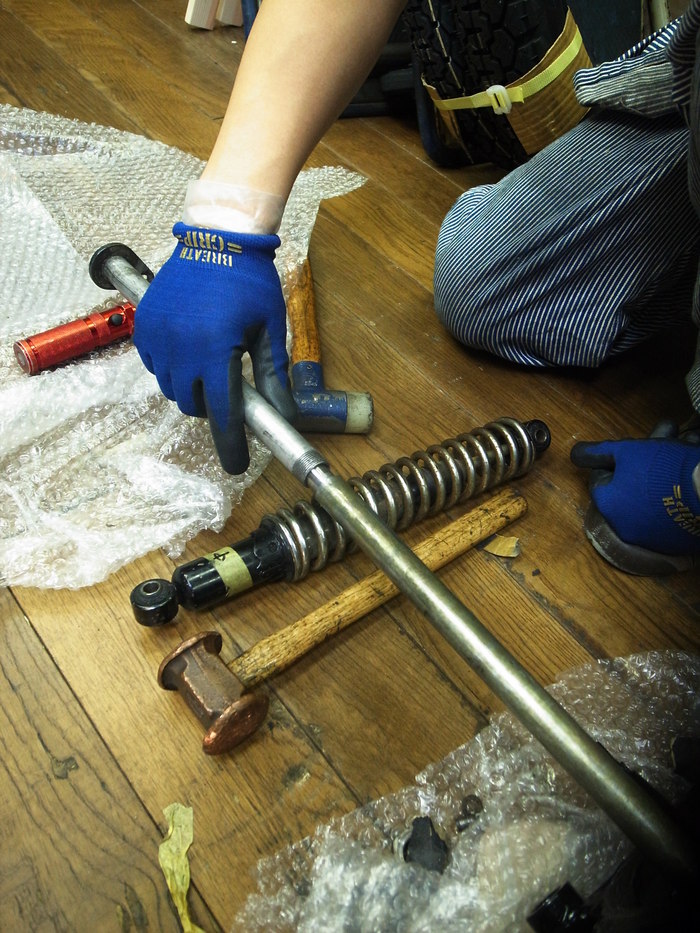

先端をテーパーにしシャフトと合うように尻側を凸にした棒を使いシャフト取り付け。

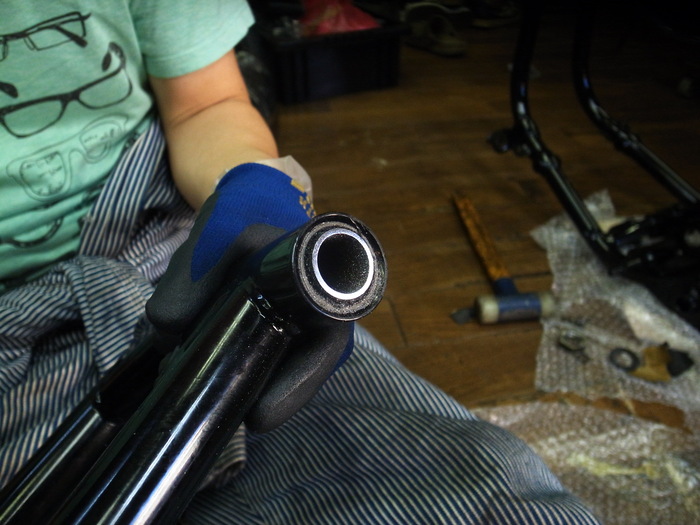

というわけでなんやかんや苦労したスイングアーム完成です。
