1955FLH1200 ガソリンタンク(シャットオフバルブ螺子製作)

今日はYさんのパンヘッド、オイルタンクのお話。
ハンドチェンジからフットチェンジとなる変換期55年FLH。この車両は元々フットチェンジのモデルでありましたが、オーナーYさんの希望でハンドチェンジ化することに。

もちろん55年純正の程度の良いガスタンクは高価でありまして、オーナーさんは年式違いのタンクをe-bayで手に入れたのですが、まぁ色々と大変ですというお話。




剥離し、漏れチェックを終わらせたタンクをフィッティング。

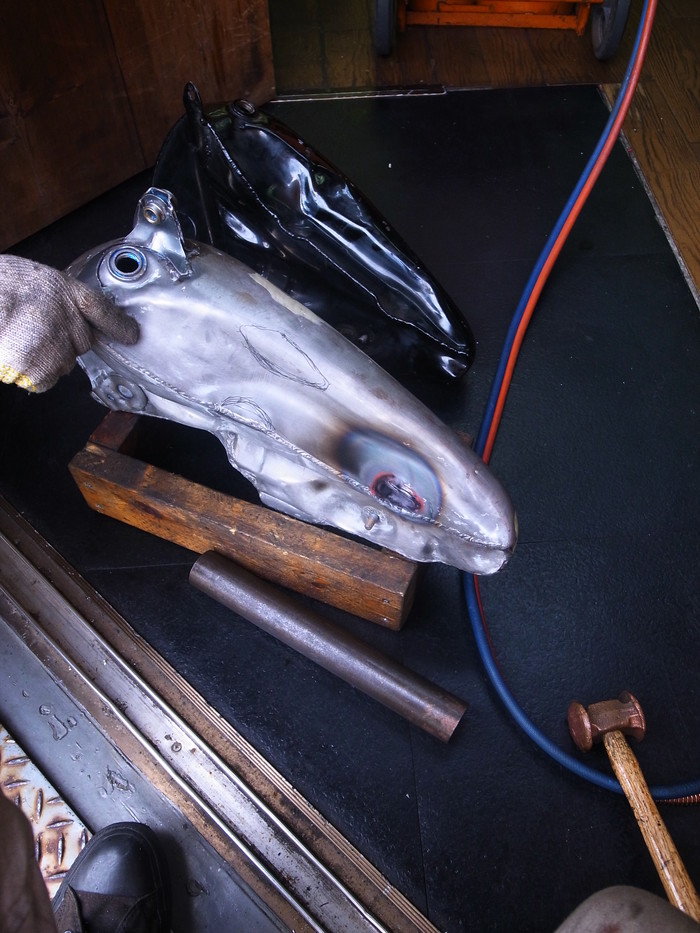

元々付いていたフットチェンジ用のタンクと違い、ヘッドとの“逃げ”部分が無いためヘッドに干渉してしまいました。干渉部分3箇所をアセチレンで熱し凹ませ整形。



下側のマウント部分も随分と位置が違う。
マウントプレートを改めて作り溶接。位置決めして穴開け。

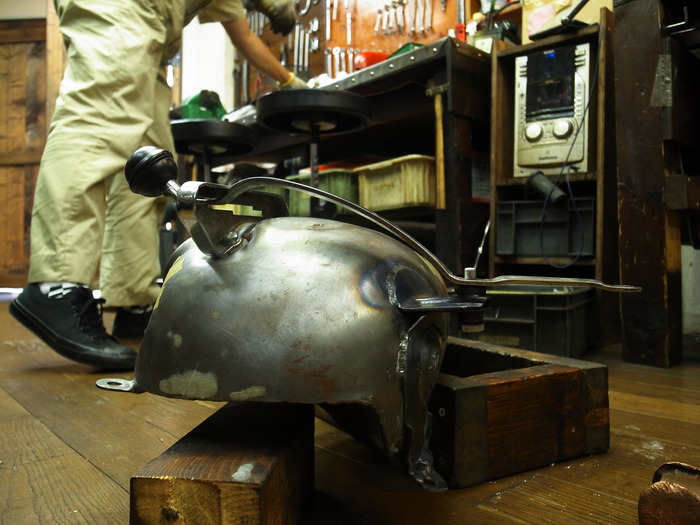

シフターレバーを付け、動作チェック。
シフターゲージとシフトレバーピボット部の平行が出ていないため、動きが悪い・・・というよりもちゃんと動いてくれない。ピボット部分を熱し曲げ解消。

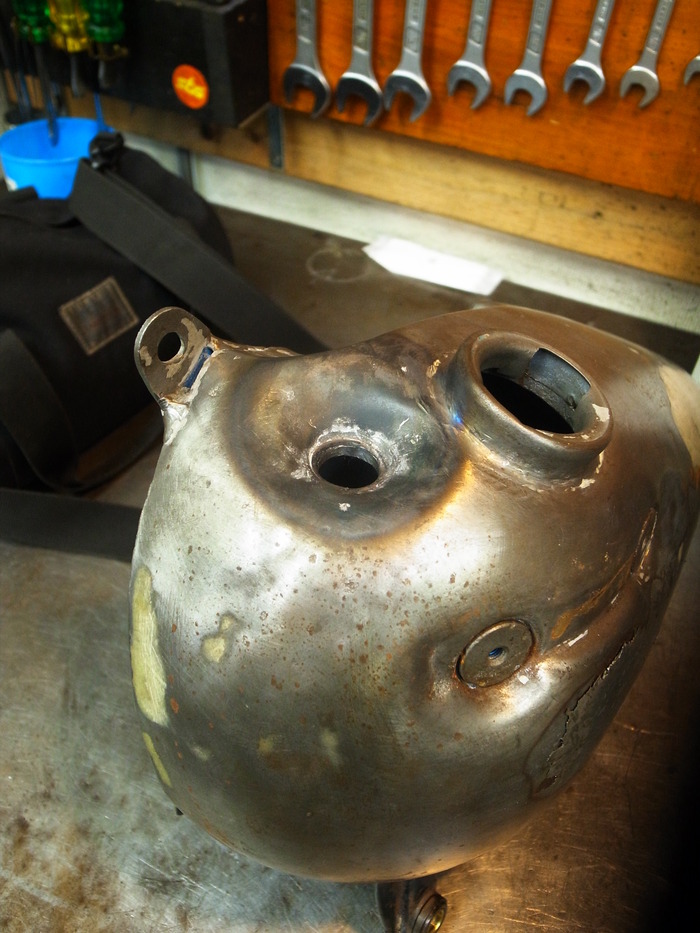

問題なのがシャットオフバルブのアッパーカップを留める螺子部分。螺子が終了しています。
この部分は段付きになっていて、ラバーシール、スプリングが入り、カップで押さえ込みシールされています。
こんなところのパーツは出ませんので単品製作するということで、ドリルでもみとり。





というわけで製作。

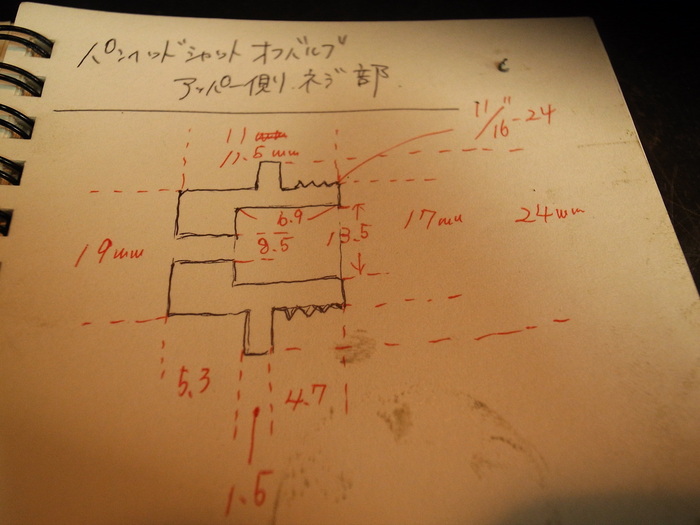

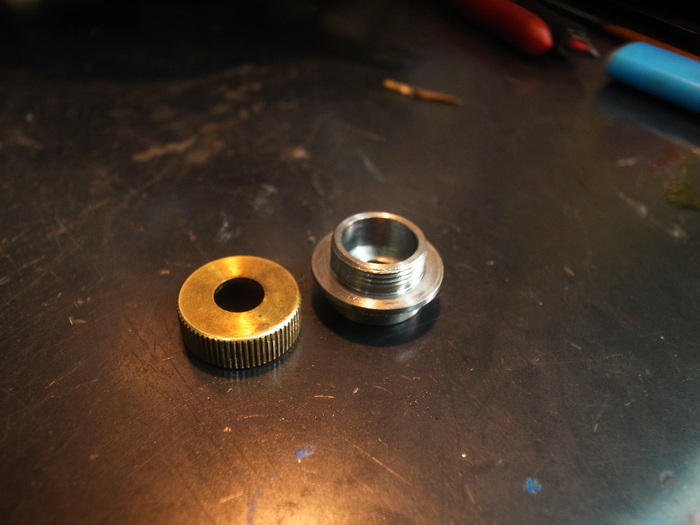

ここのねじ山は11/16”-24山UNEF(ユニファイ極細目)、ダイスを手に入れ他のタンクを参考に形状を決め製作しました。



ガスバルブニップルを付け、ロッドを通し取り付け。
微妙に垂直が出ないので、製作したアッパープラグのネジ部品の位置を調整し、次回ロウ付け予定。
