2016年 11月 01日

月曜日の授業風景



1947FL1200









Iさんのナックルヘッド

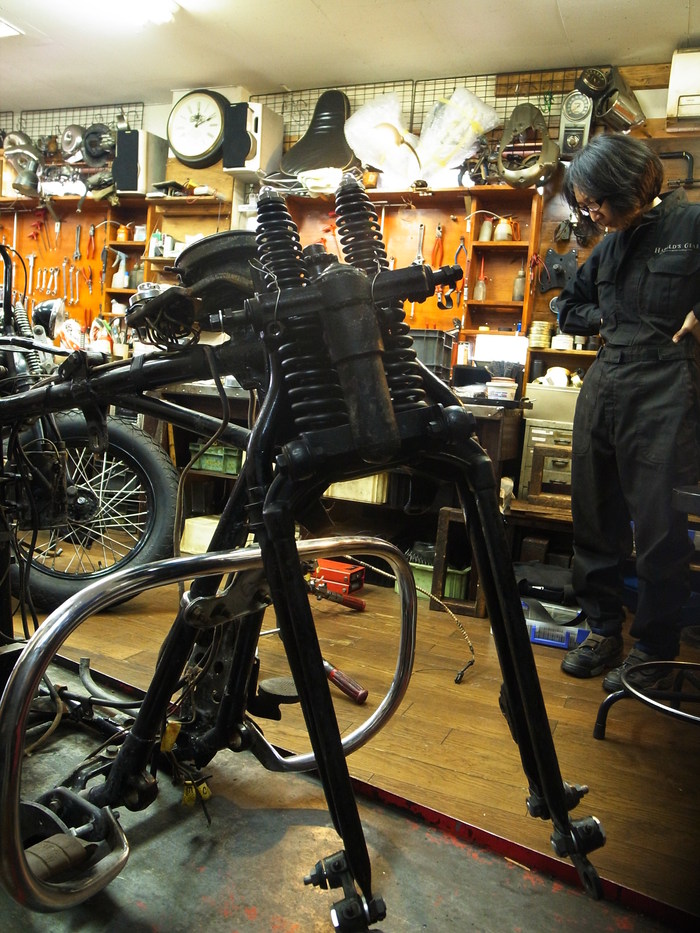

スプリンガーフォークの組みつけが終わり、取り付けローリングシャシーにしていきます。
ネックベアリングのベアリングレースは状態が良かったのでそのまま。ボールベアリング5/16”は交換し取り付け。
アッパヘッドコーン(アジャスタースクリュー)を調整し、ネックのガタ調整。
ピン止めでアッパーヘッドコーン固定するプレートを取り付け。
ステアリングダンパーも調整し取り付け。レバーを緩めていくとロッドが引っ張られウリクッションワッシャーに圧がかかります。

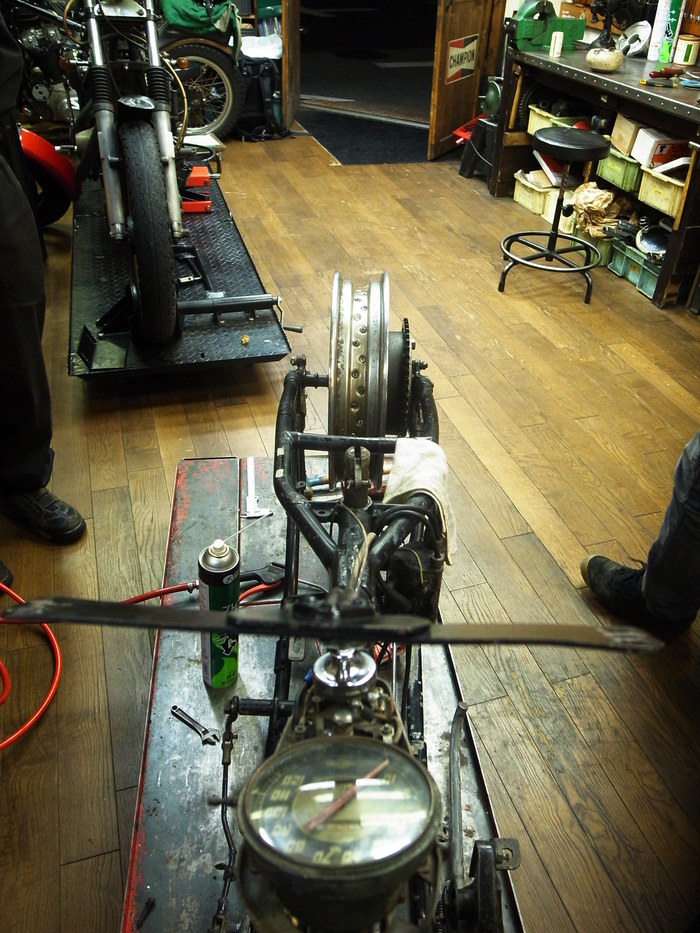

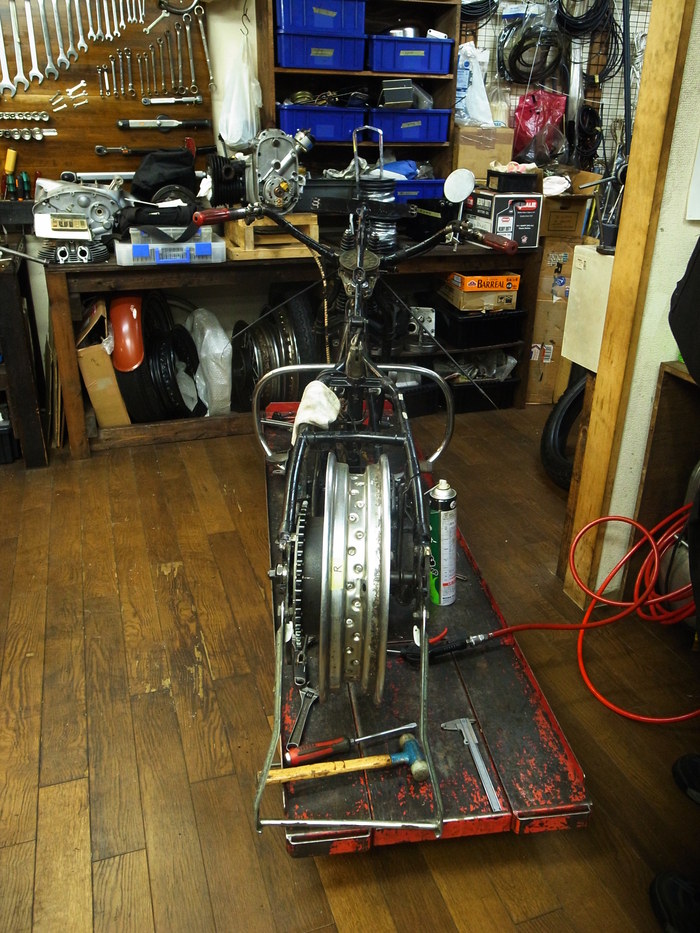

リアホイールを取り付け、センターだししてO.K。





1939EL1000




Wさんのナックルヘッド

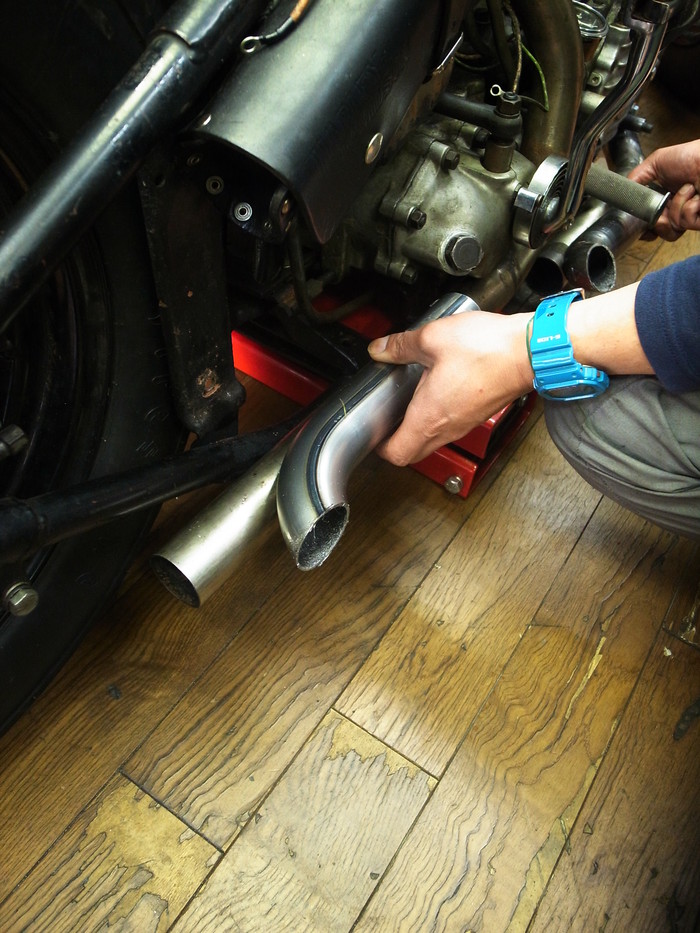

1-3/4”(44.45mm)のUパイプを手に入れ、マフラーエンド部製作。
44.45mmのパイプを使っているので、もともとのエキパイとの断面はピッタリ。

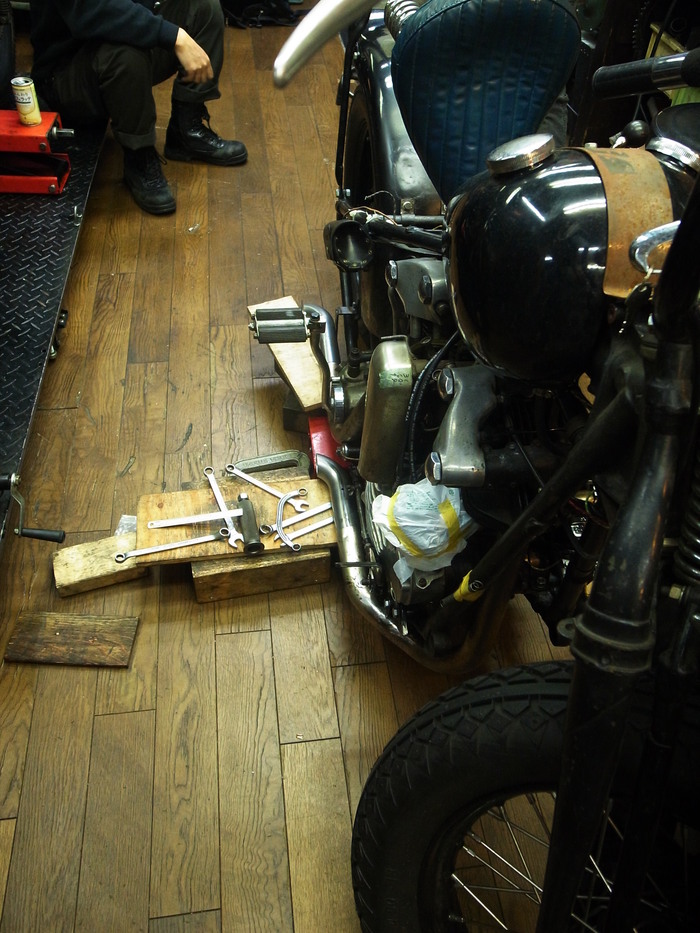

前後エキパイの水平、平行を確認しつつ、前後エキパイとも2箇所のマウントステーを製作し溶接。
エンド部がターンアウトしていますので、中にバッフルを忍ばしています。
もともとの状態と比べるフロントエキパイ位置は上に上がったはず。これで右曲がり時にエキパイをすることも無くなる筈です。
