2016年 10月 22日

1958 VELOCETTE VENOM

今日は修理依頼でお預かりしたベロセットのお話。

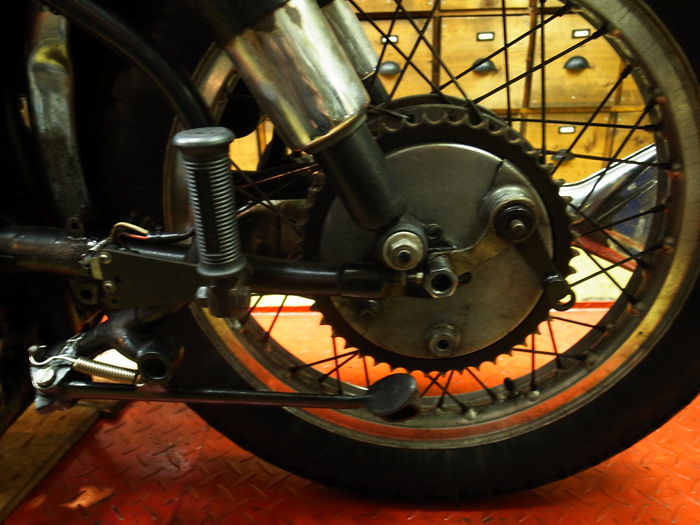

この車両は走行中にリアブレーキのトルクステイマウントボルトが外れ、リアブレーキパネルが空回りしロックしたものです。
幸いオーナーさまは怪我無く、転倒も無かったようで車体リア周りだけで済んだようです。
ともあれ、リアブレーキパネルにはクラックが入り、リアホイールも随分歪んでいますので、この辺りをチェックしていきます。

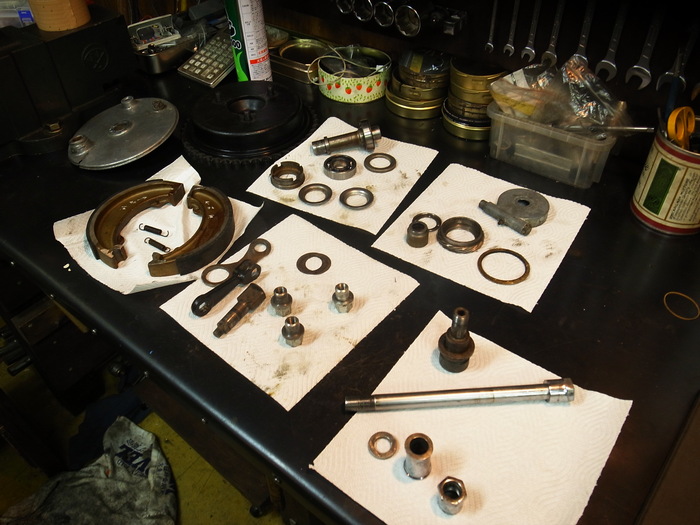

まずリアホール分解・清掃・チェック。

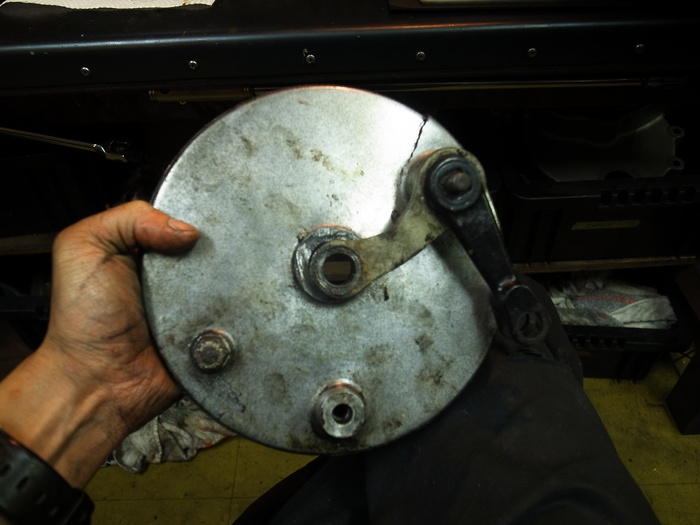

割れている、リアブレーキパネルはもちろん、曲がっているブレーキカムステディーも交換。
ホイールベアリングは少々ガタがきていますので交換したほうが良いでしょう。

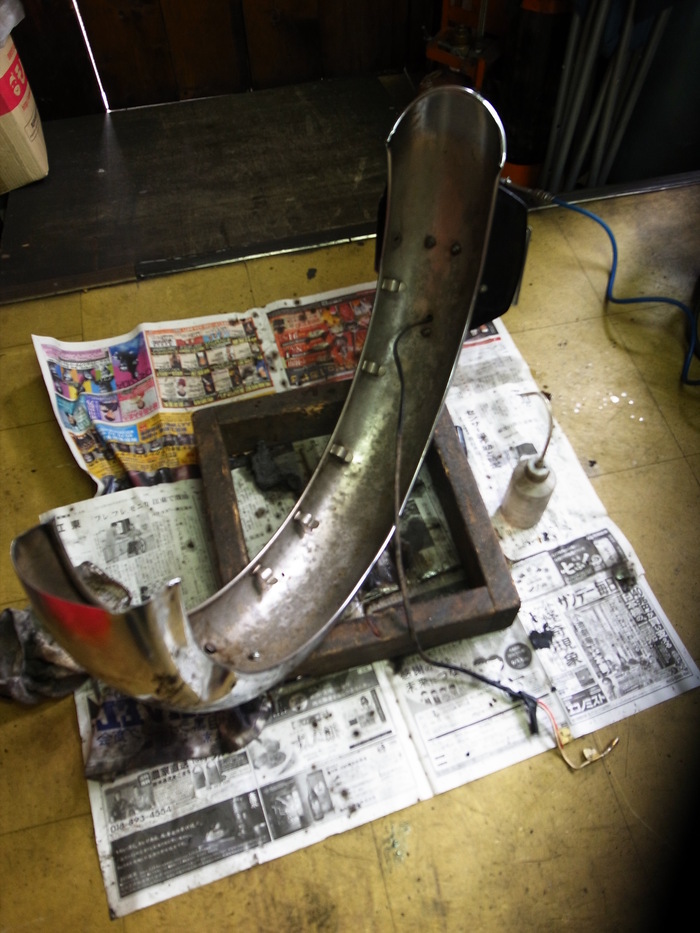

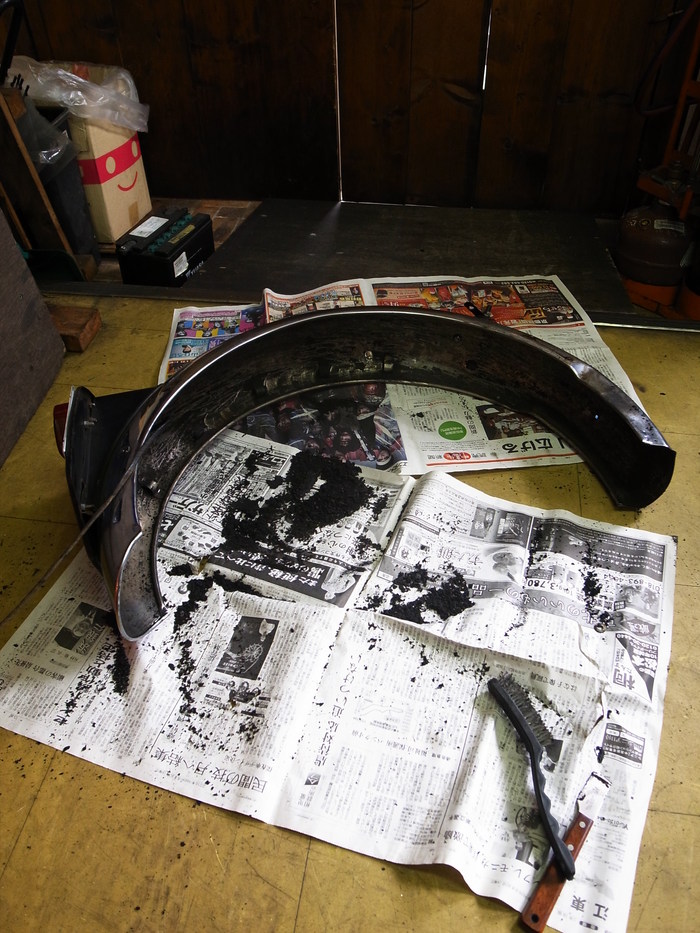

リアフェンダーも外し序に清掃。





スイングアーム分解。
ベロセットのスイングアームはブッシュが圧入されているフレーム側にスイングアームシャフト(トラニオンシャフト)が入り両端にアーム(トルクチューブ)がクランプされます。なかなか変わった仕組みですね。
左右トルクチューブがクランプされている部分がズレていただけなどというオチなら良いのですが・・・。
ちなみにトラニオンシャフト(trunnion)の意味を調べてみると、[機械部品に取り付けられた円筒形の突起である。 この突起は他の部品によって支持され、部品を旋回させる回転軸となる。]とありました。





清掃し計測。
シャフト径に対しフレーム側のブッシュは+0.05mm~+0.08mmで問題ない数値と思います。








トラニオンシャフトを旋盤に両センターで銜え、シャフトの左右両センターの位置だしをして印をつけておき、

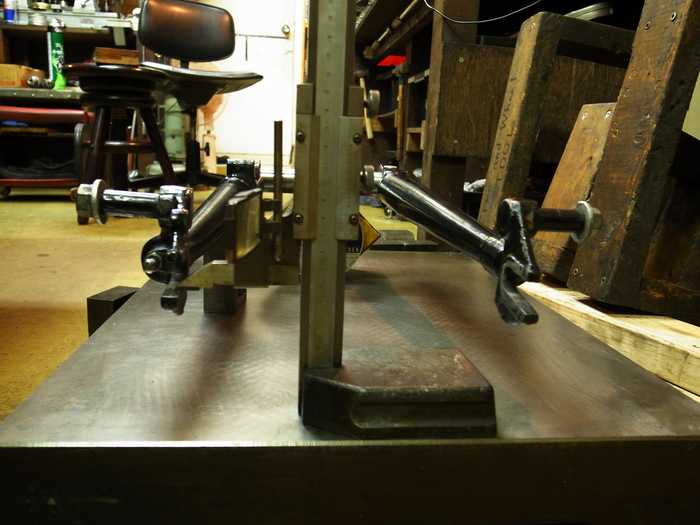

トルクチューブクランプ部に位置決めをして組み、定番の上で平行チェック。
やはり左側のトルクチューブが右側に比べ5mm程度上に上がり内側に入ってしまっているようです。
ともあれ、この修正はうちでは出来ませんので、フレーム修正屋さん行きです。
