1958陸王RTⅡ クランク軸受けベアリング(ライトサイドベアリングレース)


今日は修理でお預かり中の陸王RTⅡ、クランクシャフトベアリングレースのお話。

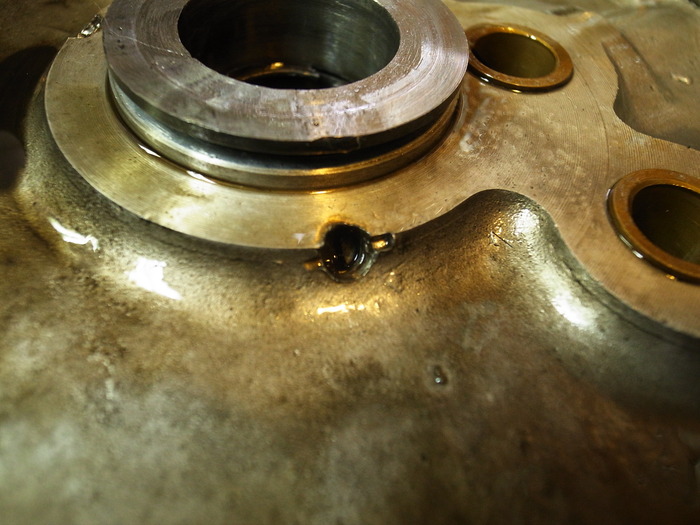

分解時に抜けかかっていたタイミングサイドのベアリングレース
レースにはレーススクリューが付いてストッパ-としての役割をしているのですが効いていませんでした。

ハーレーと違い鉄が鋳込んでおらず、アルミじかに圧入しストッパーボルトで止められている陸王のベアリングレース。予想ではありますが、そもそも嵌め代もそんなにとってないのでしょう。
ストッパーが緩んだことで、ベアリングレースとケースがスポスポになっている陸王は結構あるのではないかと想像します。

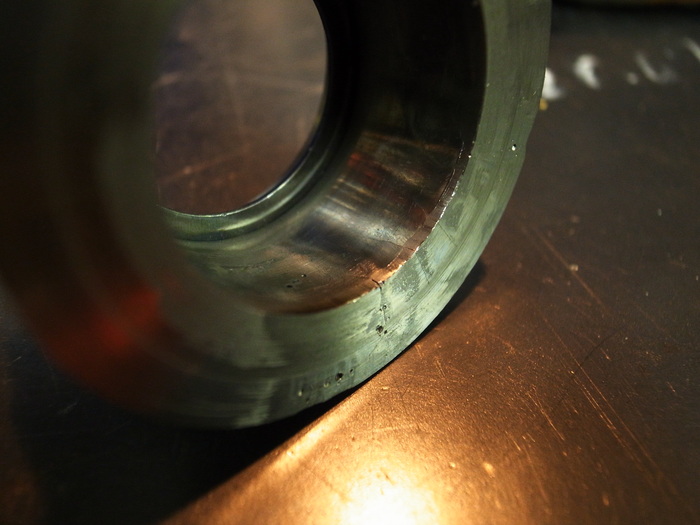

手スポで抜けたベアリングレースは以前に溶接された跡があります。
この年式の陸王のタイミングサイドは陸王オリジナルの設計で、ハーレーのパーツは使えず、新しいパーツも出てきません・・・。
溶接されていなければ、レース外輪を溶射肉盛りして使う作戦もあったのですが、今回は無理。
ということで単品製作します。

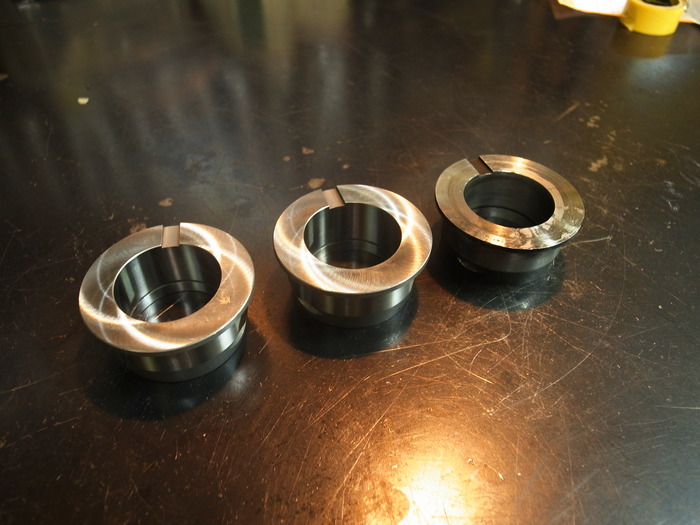

ベアリングレース白田工機さんで製作してもらいました。

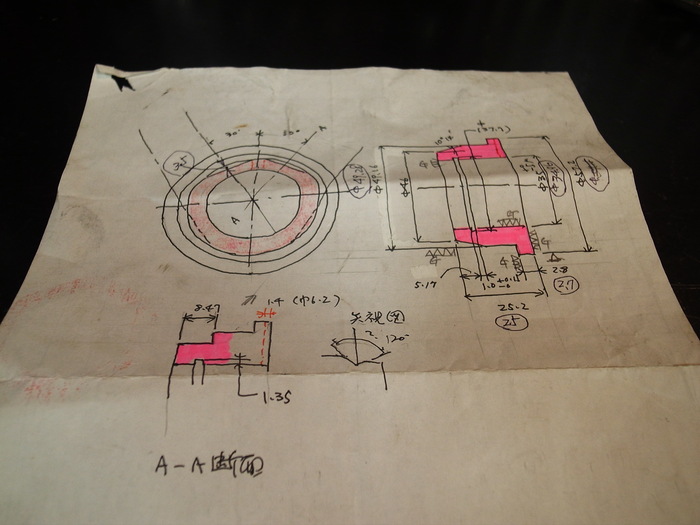

SUJ2(ベアリング鋼)で製作し手もらい、焼入れ、調質、研磨仕上げで寸法通りです。
ベアリングの逃げやら、ストッパーボルトの受け部分やら、ベアリングの受けクリップの内溝やら、なかなか面倒だったらしいです。

ちなみに試作も含め2個作りまして、ひとつ余っていますので欲しい方がいましたらご連絡下さい。
外径49.28mm 内径34.96mmです。




ストッパーボルトの螺子修正し、ちゃんと利くかチェック。




ちゃんと嵌め代を取りレース製作しましたので、圧入工具を作り、ケースを良く暖め圧入。

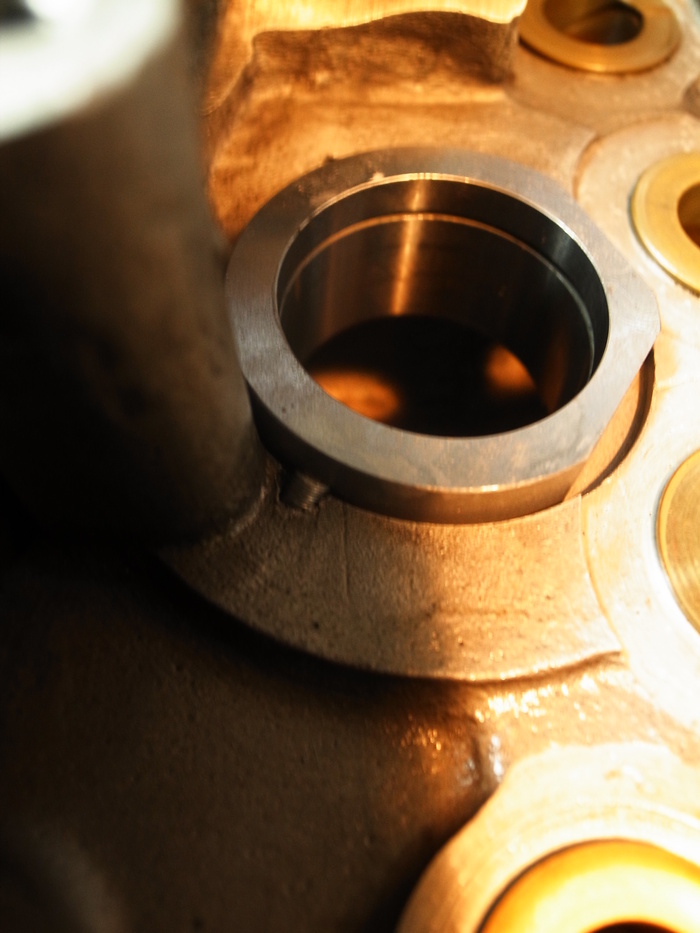

ストッパー螺子もちゃんと効いています。

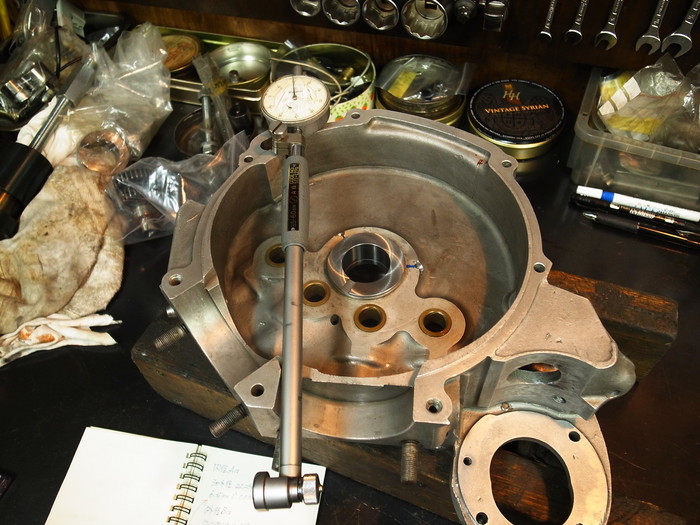

内径も圧入前とほぼ変わらず良好。
次回ドライブ側ベアリングレース加工後、ラッピングします。
