2016年 09月 18日

土曜日の授業風景


1943WLC750





北海道からお越しのHさんのWL

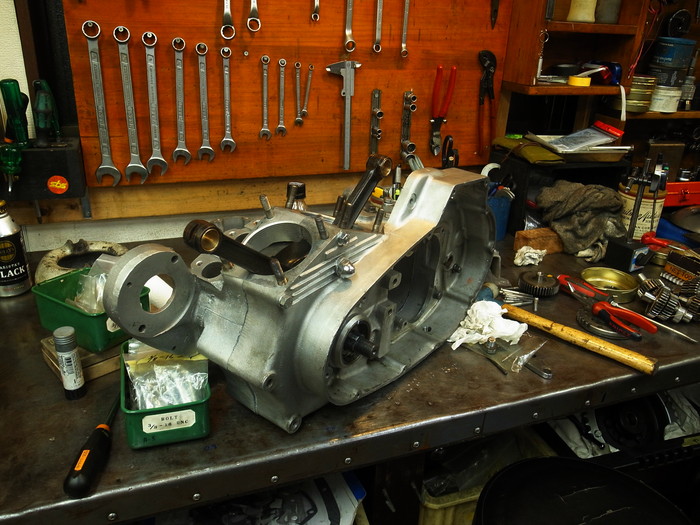

クランクの組み付け作業は終わっていますので、今回はケース組み付け作業。

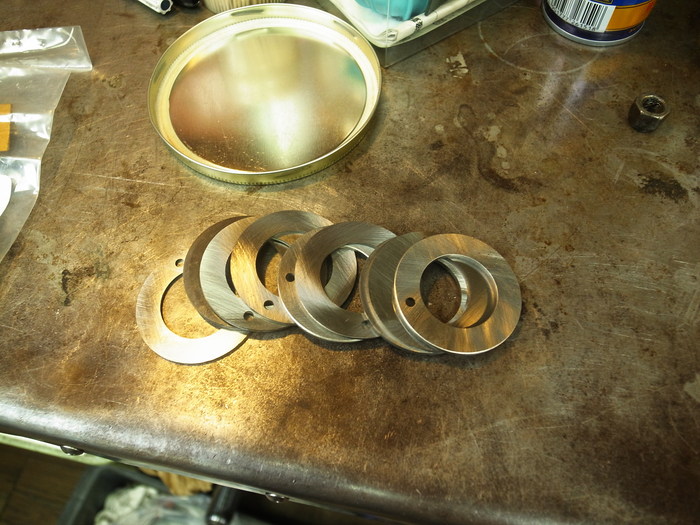

フライホイールワッシャーの厚みをあけクランクのスラスト調整。
規定のスラスト量にしつつ、コンロッドがケースの真ん中に来るように。

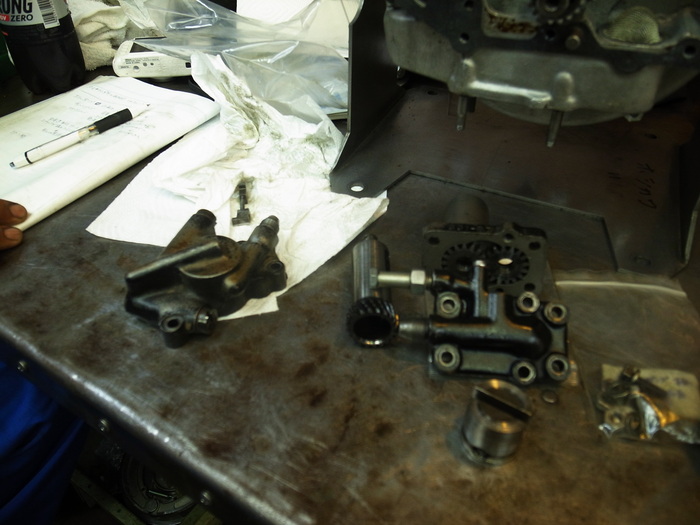

スラスト調整後、オイルポンプの構造、オイルの流れ考察。組み付け。







1970XLH900



Tさんのアイアンスポーツ

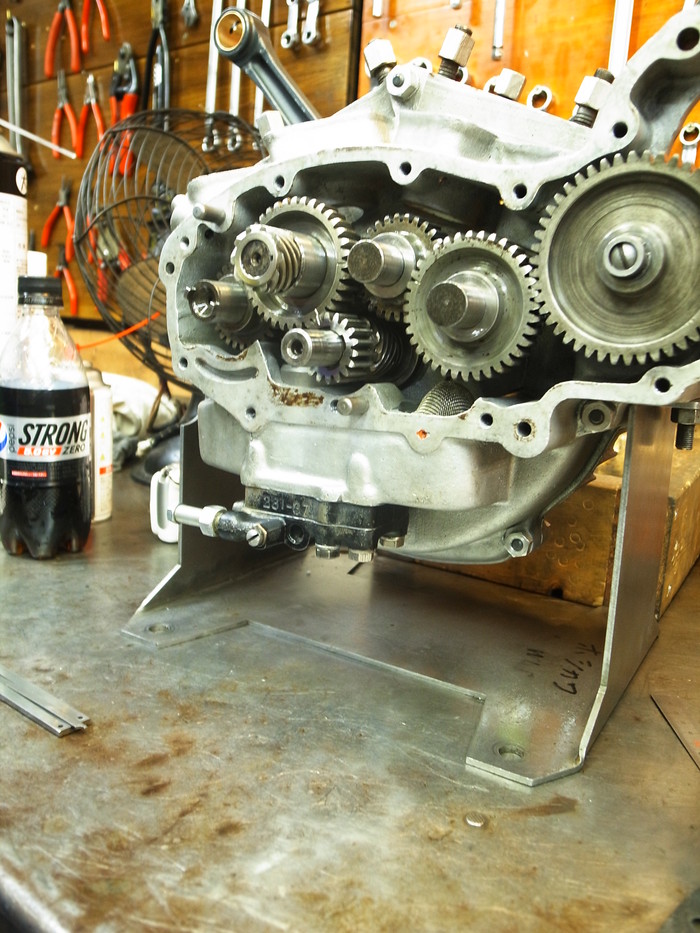

クランク、カムギア、オイルポンプ、T/Mの仮組みが終わっていますので、クランクの本組み作業。

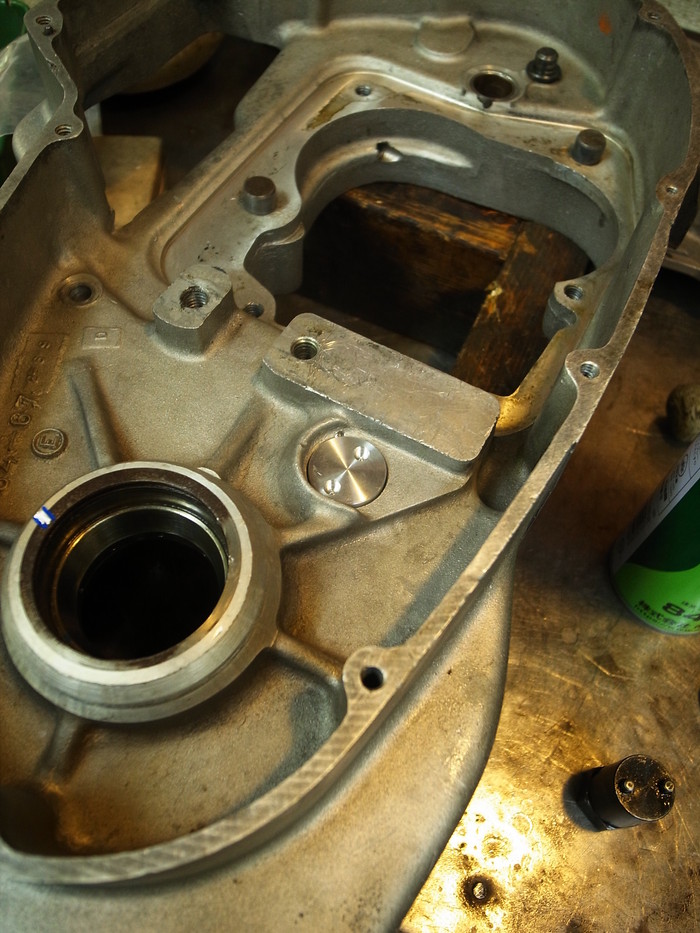

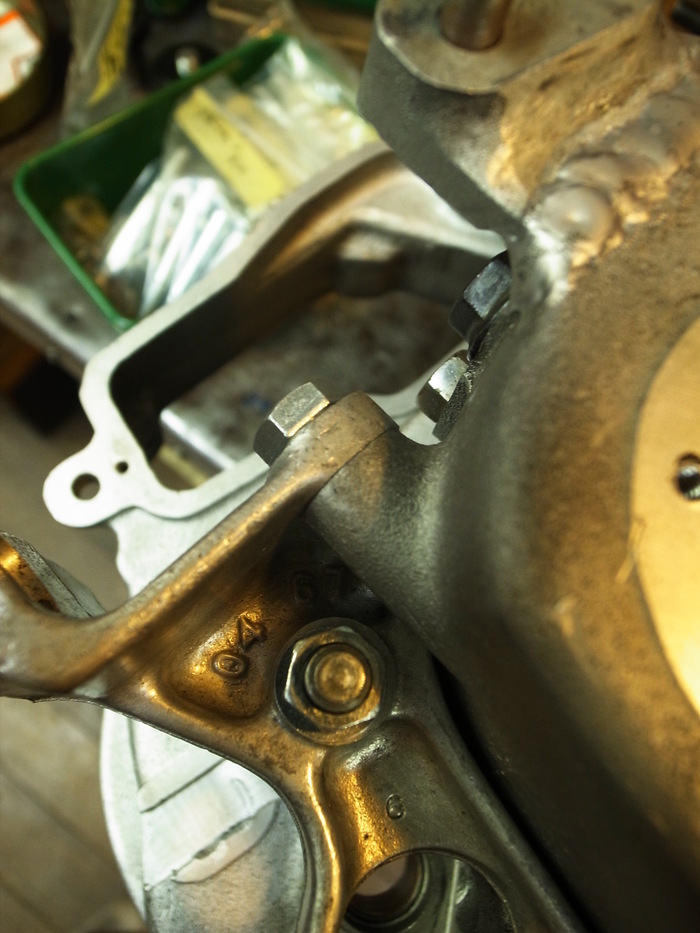

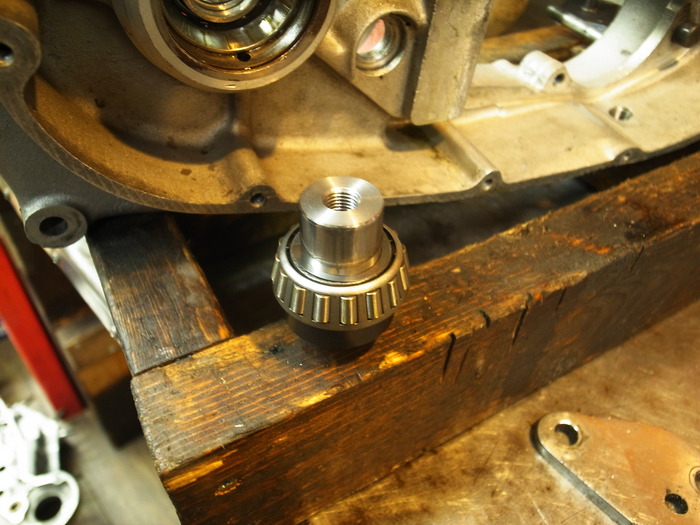

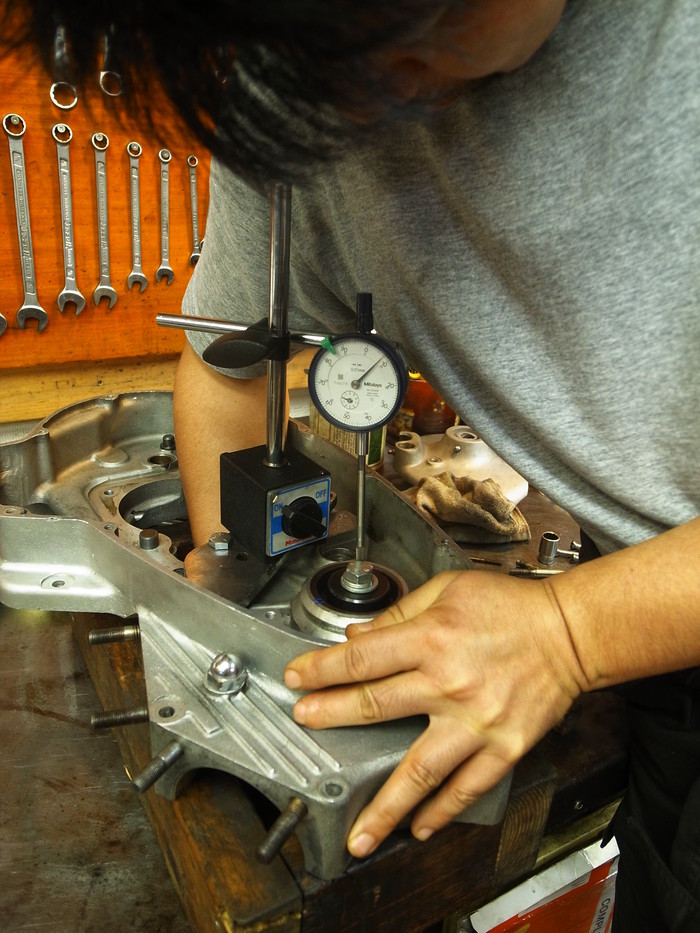

ドライブ側のクランクベアリングのスラスト量をチェック後、プライマリーのワンウェイバルブ、メクラ化、エンジンハンガーの取り付けチェックを済ませ、液体ガスケットを付け、クランク本組み。







1980XLH1000




Iさんのアイアンスポーツ
キャブ清掃、チェックごと、面研を終わらせたケイヒンキャブ。
今回は、インシュレーターをつける為、長さを合わせスタッドボルト製作。
Oリングの隙間を均等にしつつ、マニホールド取り付け、キャブレーター取り付け。







レストアスクール生徒募集中

トリニティースクールから独立し、東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。
