1965TRUMPH TR6 シリンダーヘッド周り

今日は先日と引き続き、E君のトライアンフのヘッド周りのお話。

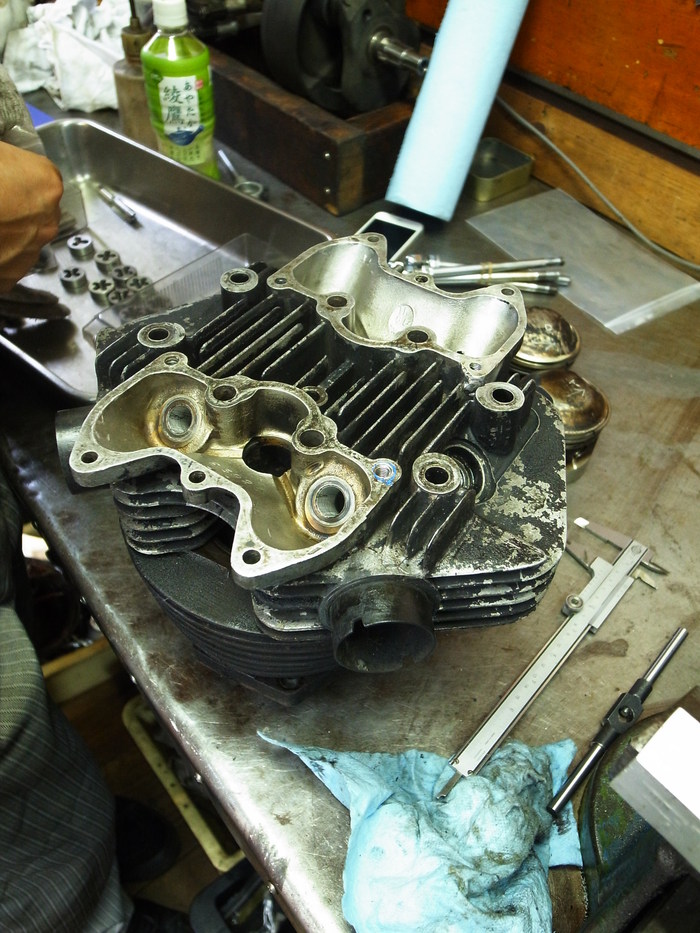

バルブガイド抜き取り、ヘッド側ガイドホール計測。
楕円、深い傷など無く良好であるが、穴は広がっています。
IN側は12.71mm、EX側は12.6mmで嵌め代分プラスでガイドサイズを考えると、IN側は.002”o.s、EX側は.004”o.sのガイドが必要です。

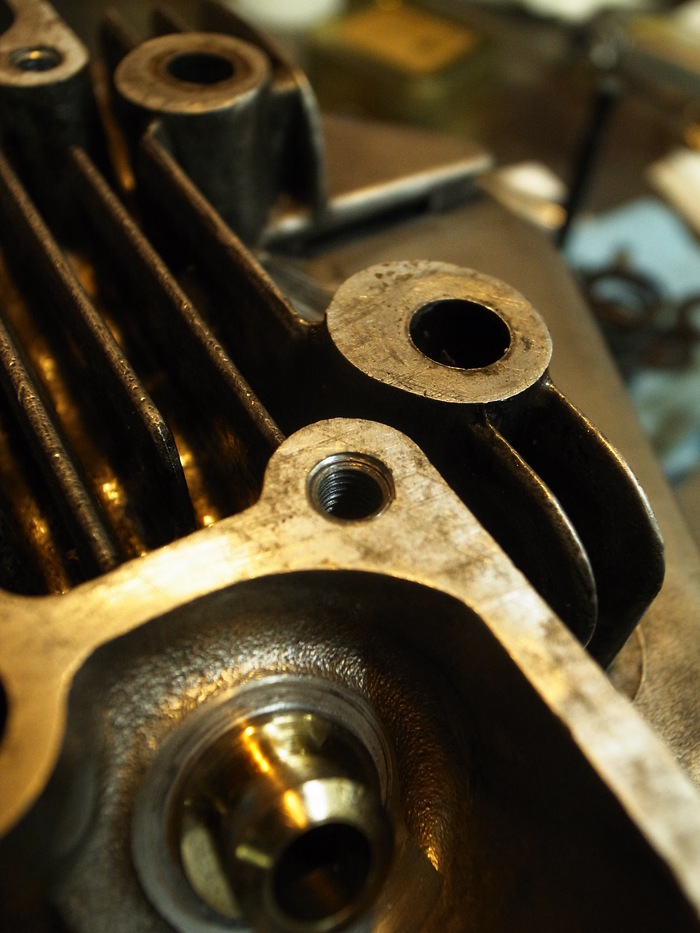

まずはロッカカバーマウントボルトのねじ穴が終わっていたので、ヘリサート処理。
この年代は1/4”-26山BSCです。

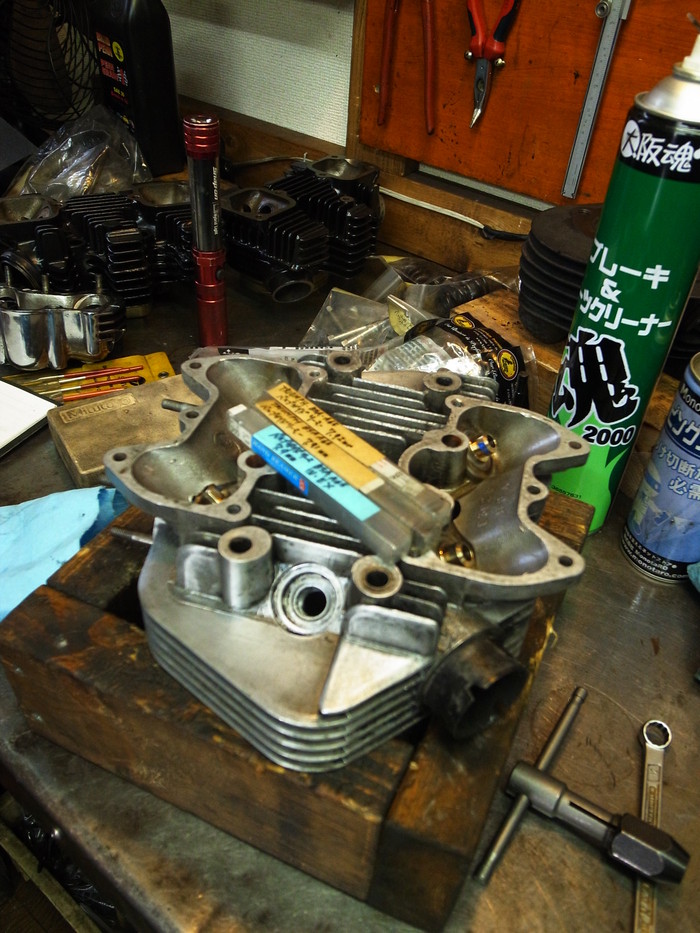

ロッカー側、シリンダー側ともに面研。

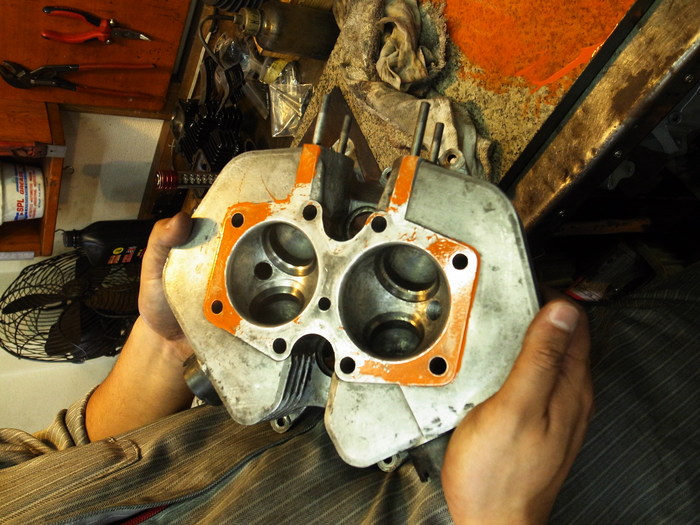

ロッカー側は、うちでやる定盤面研でいけましたが、シリンダー側は歪みが酷いので、内燃機屋さんに頼むことに。


バルブガイド前加工。
使うバルブガイドはkibblewhiteのバルブガイド。
このガイド材料の C 630 Nickel Aluminum Bronze というやつは粘り硬く、穴が小さき状態で圧入してしまうと、その後のリーマー加工が大変になります。

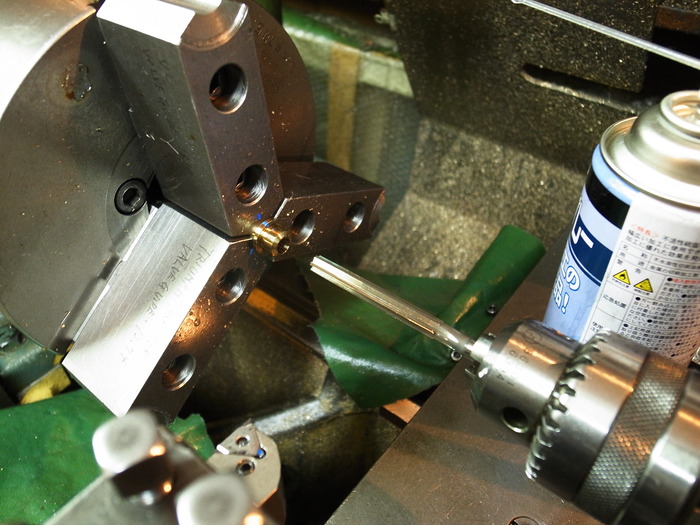

その為、圧入前に専用の生爪に銜え、旋盤でリーマー加工。IN,EXそれぞれバルブステム径+クリアランスのサイズのリーマーで内径拡大。
また、ガイド外径も加工。
先ほども述べたようにIN側は.002”オーバーサイズ、EX側は.004”オーバーサイズのガイドをヘッド側のガイドホール内径+圧入代のサイズまで研磨。

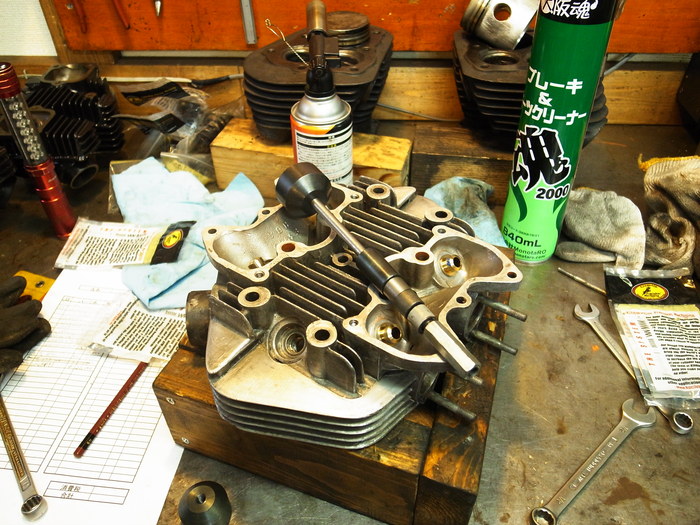

バルブガイド圧入。
圧入後縮んだガイド穴を改めて+クリアランス分のリーマーを使い内径拡大。

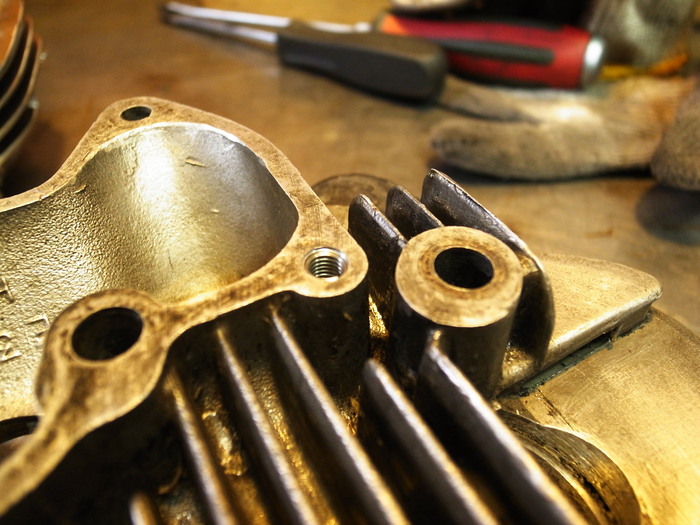

ここへ来て、もう一箇所ロッカーカバーマウントボルトのねじ山へりサート加工。
見落としていました。

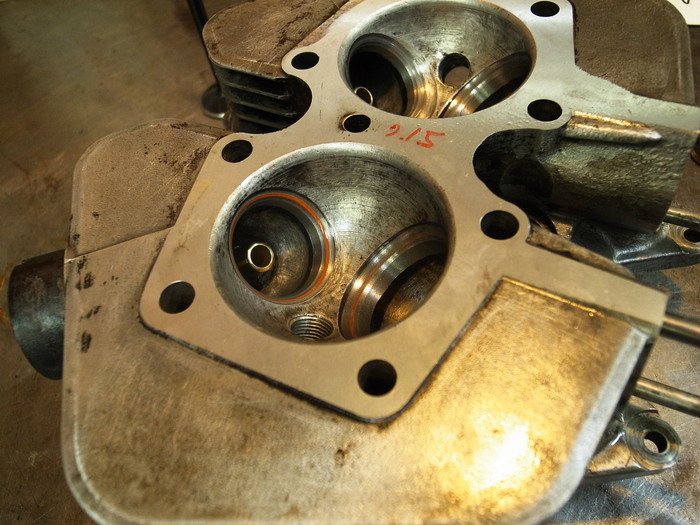

バルブシートカット。
このトライアンフは、ユニットエンジンでありますが、もともと付いていたバルブはプレユニットのものが付いていました。(バルブの傘径が違い、IN,EXともにプレユニットのもののほうが傘径が大きい)
どうも63年のユニットエンジン(ユニットとプレユニットモデルの変換期)にはプレユニットエンジンと同じサイズのバルブが使われていたようです。
56-62年プレユニットモデルIN傘径38.10mmEX傘径34.11mm
63-83年ユニットモデル IN傘径40.64mmEX傘径36.58mm

今回はユニットモデルの大きな傘のバルブを使い、拡大シートカットをRテック内燃機屋さんに依頼。
ヘッド面研もしてもらい、加工ごとはこれで終わり。






インナースプリングだけ仮組みして、アウタースプリングの取り付け長計測。
IN,EXそれぞれの取り付け長差異は0.2mm程度だったので、シム調整は無し。
アウタースプリングも取り付け長で圧縮し、計測。4本とも均等な数値で問題なし。
というわけで、本組みして、ヘッド作業終了です。
