2016年 09月 10日

1978XLH1000 手直し

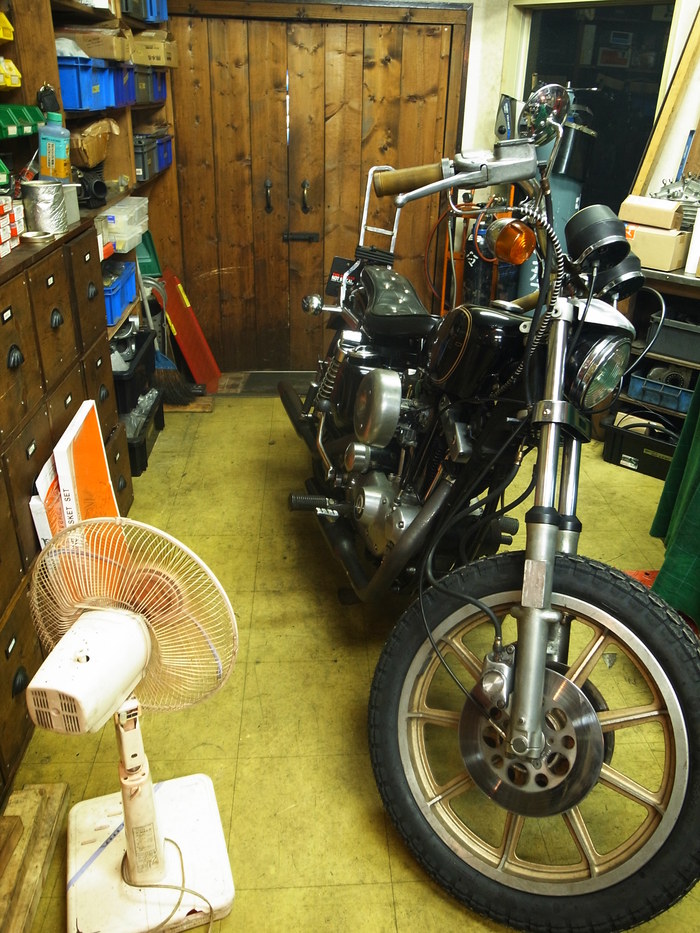

T様のアイアンスポーツ、200Km走行し手直し作業です。

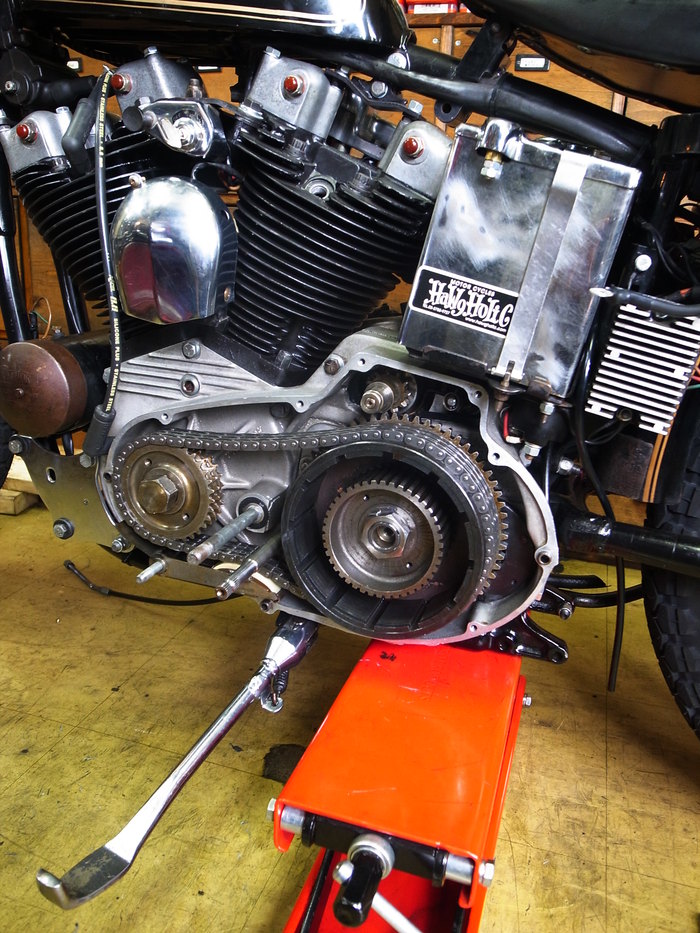

一回目のミッションオイル交換時に鉄粉が出ていたので、気になりプライマリー、ミッション分解。
ミッションは問題なし、プライマリー周りも問題なし。

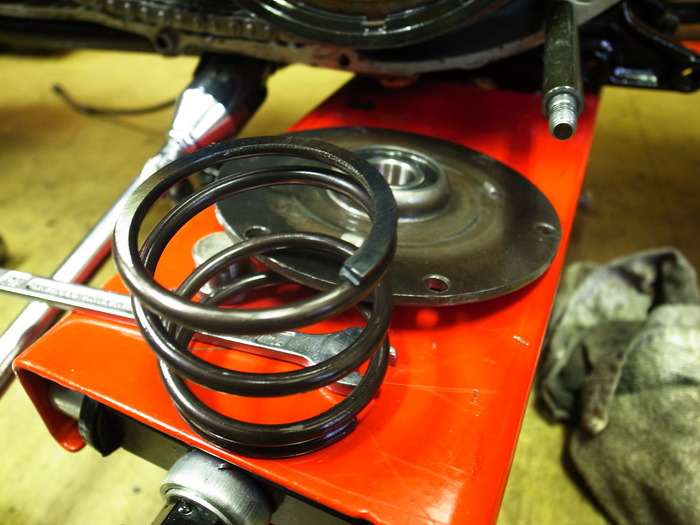

どうも製作したクラッチのインナースプリングの座巻部分の仕上げが悪く、ここが削れていたようです。
インナースプリングは元々付いていたものに交換し組み付け。

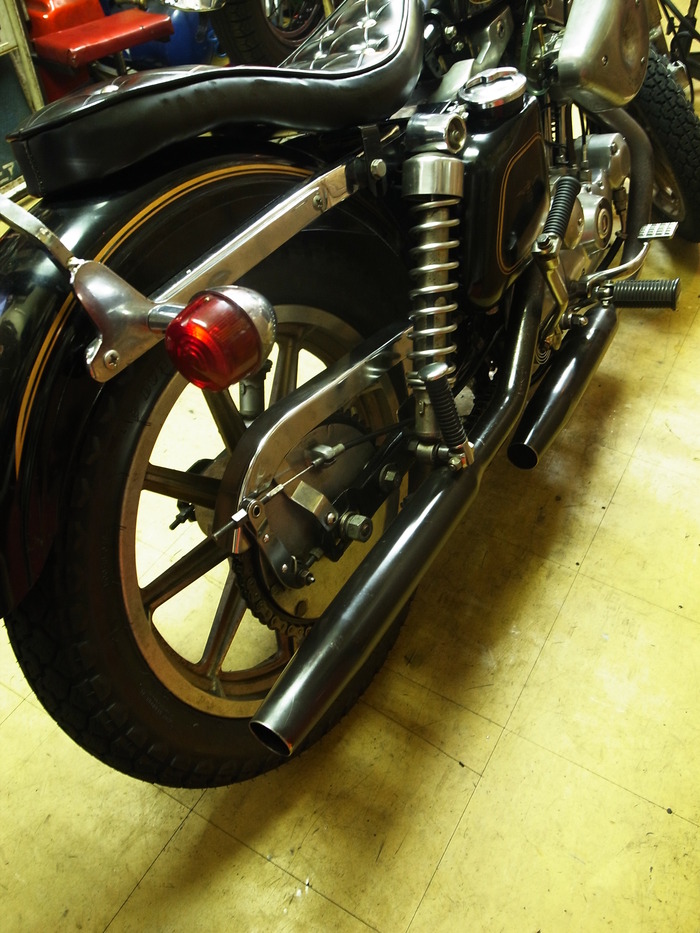

ついでに改めてDチェーン張り調整。




少々タペット音が気になったので、プッシュロッドの当たりっぷりチェック。

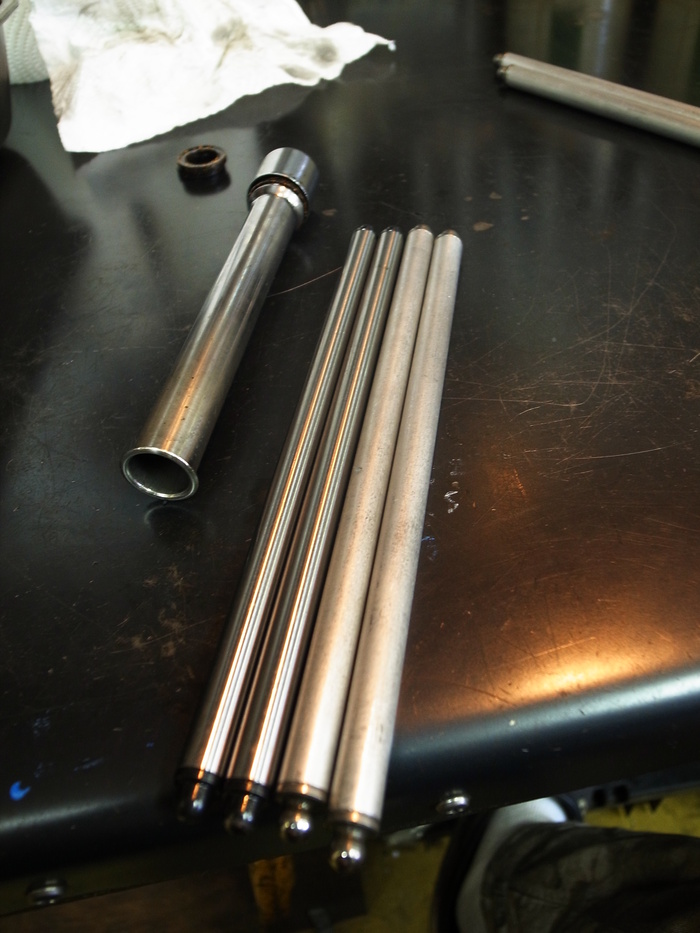

付け替えたクロモリプッシュロッドのあたりが悪そう。此方も元々ついていたアルミプッシュロッドに交換。
なんだか交換したパーツが裏目に出ている。
腰上周り、トルク管理し増し締め。

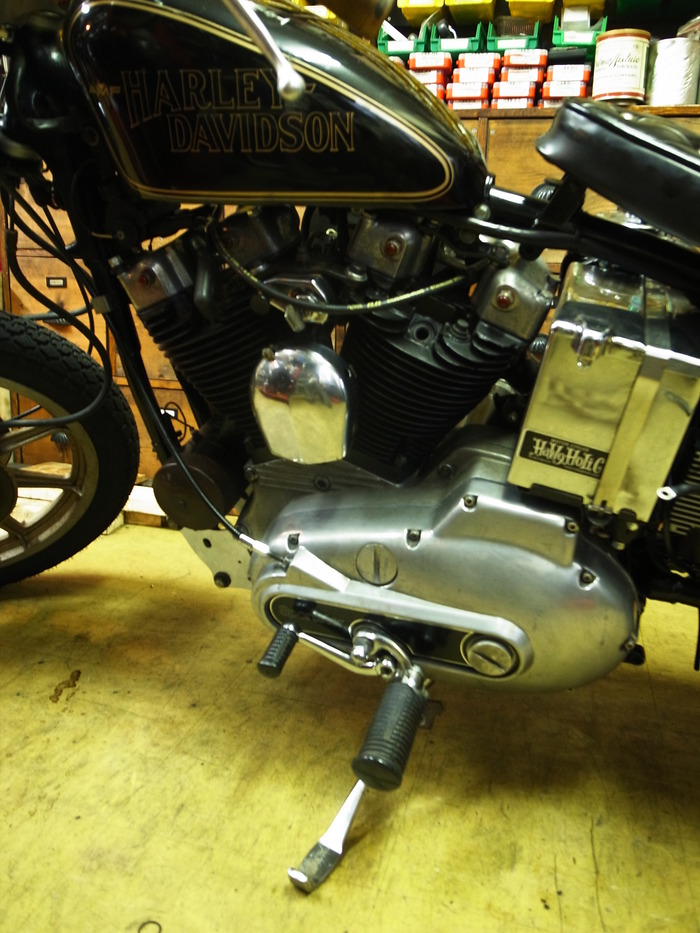

長めのライザーが付いていたため、ハンドルを切ると突っ張ってしまっていたタコメーターケーブルはオーバーサイズに交換。


あともう少し走り問題なければO.Kです。

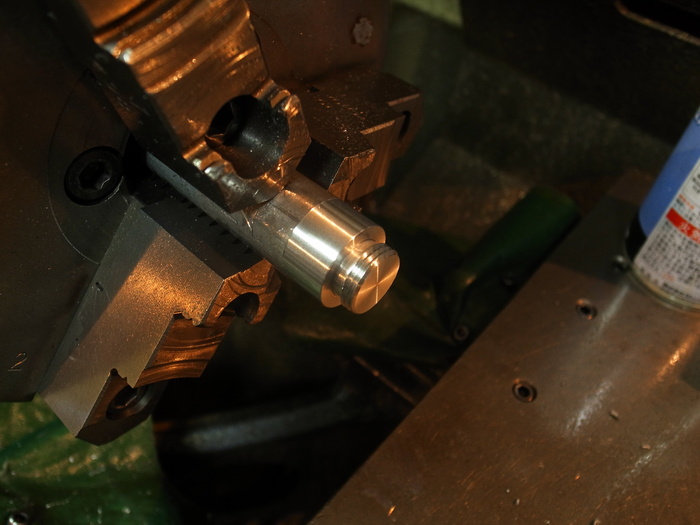

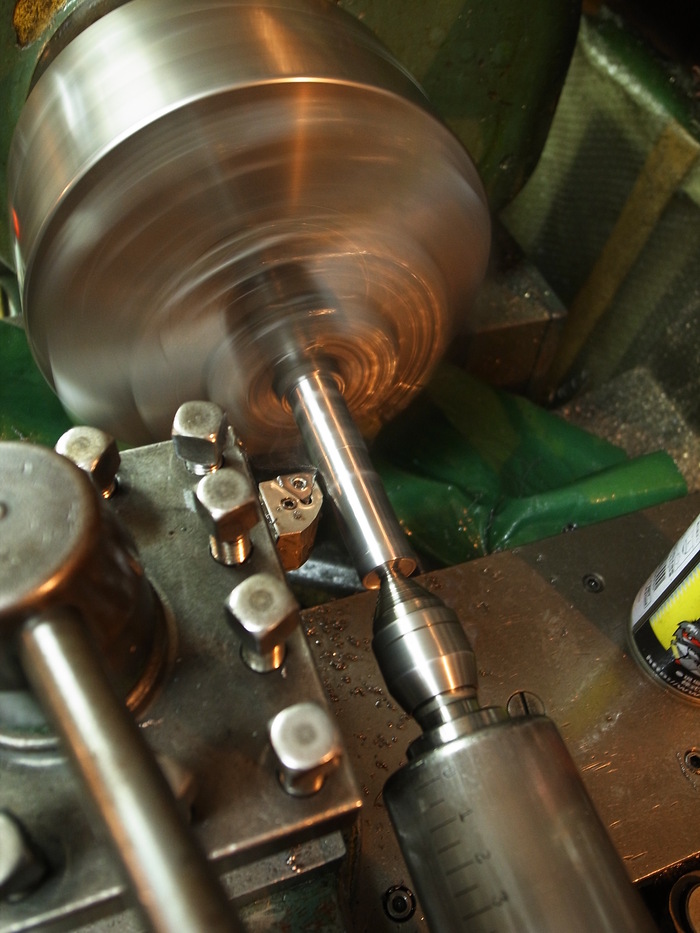

後はなんやかんやと製作物


Iさんのナックルヘッドのリンカートキャブ。
メインノズルが固着し抜けなかったので、引っ張り工具を製作し抜き取り。

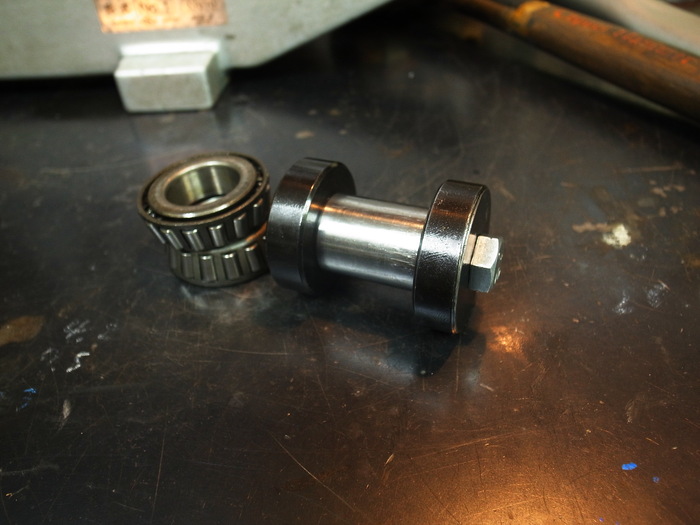

76年以前のアイアンスポーツ、ドライブ側クランクベアリングスラストチェック用の冶具製作。

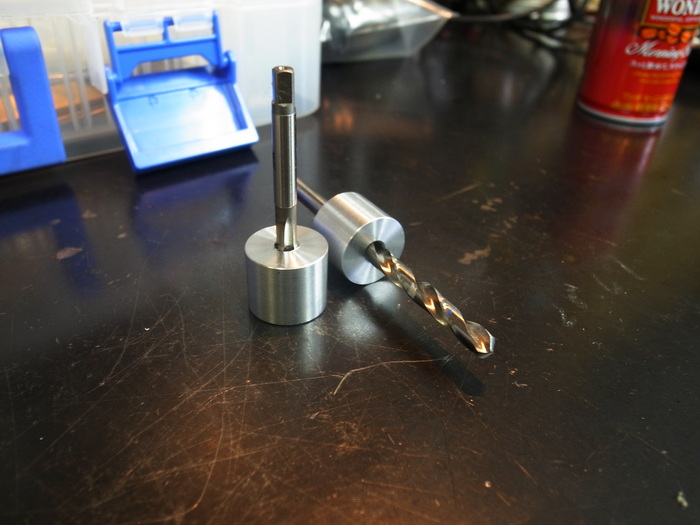

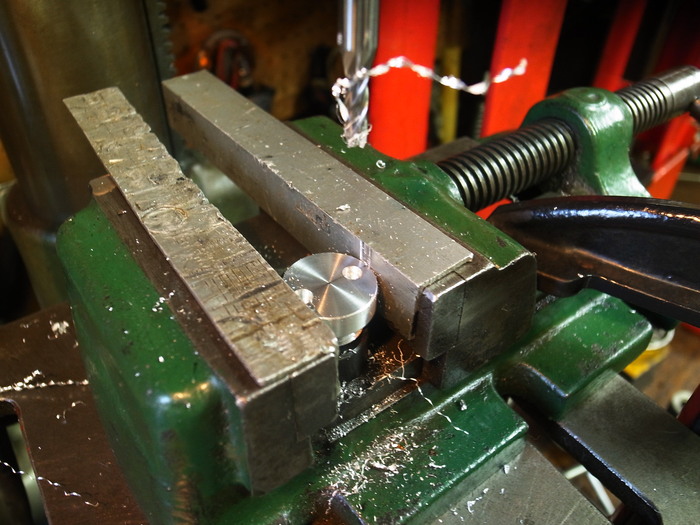

1/4”-20ヘリサート用垂直冶具。




アイアンスポーツのトランスファーバルブを使わなくするためのプラグ。



アイアンスポーツ、オイルポンプシール冶具。




Iさんショベル、角スイングアーム用アクスルシャフトの鍔つきカラー。

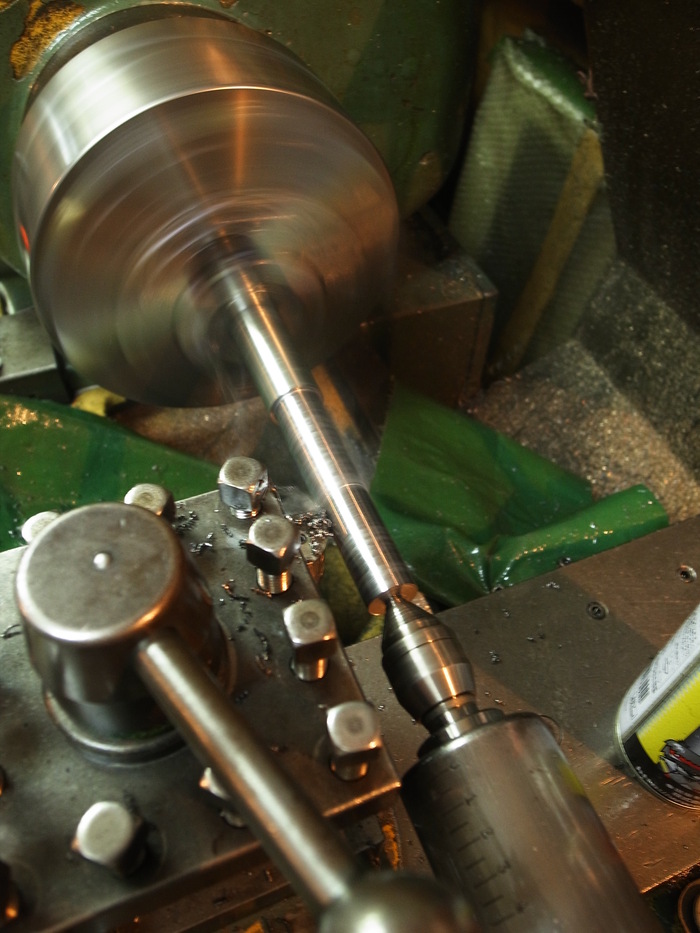

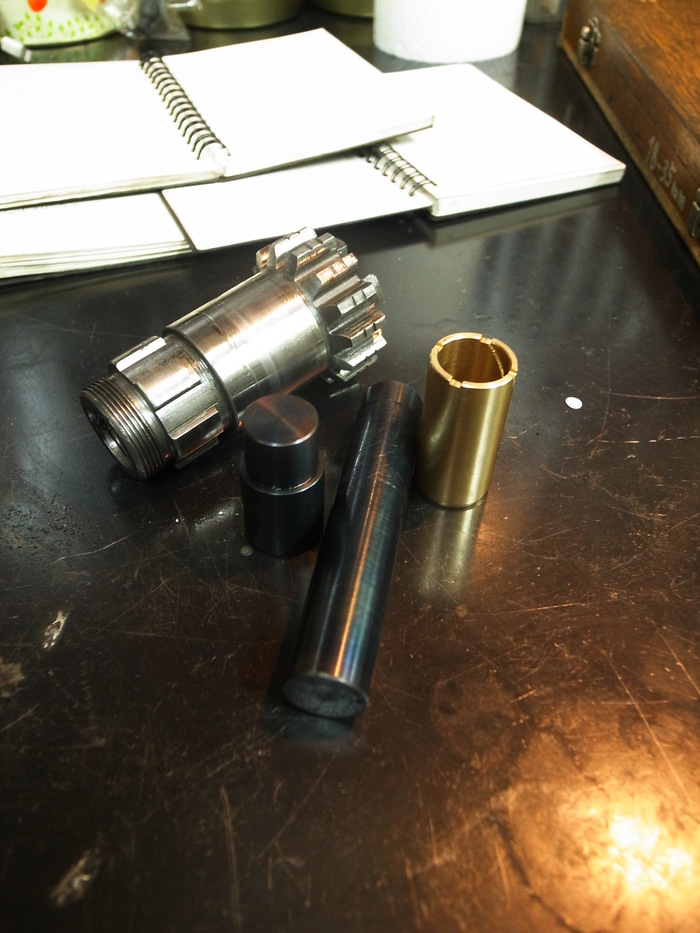

WL・T/Mクラッチギアブッシュの圧入、抜き取り、ラッピングロッド。
