2016年 08月 31日

1976FX1200 クランク周り

今日はK君の持ち込みショベルヘドエンジン、クランク周りのお話。

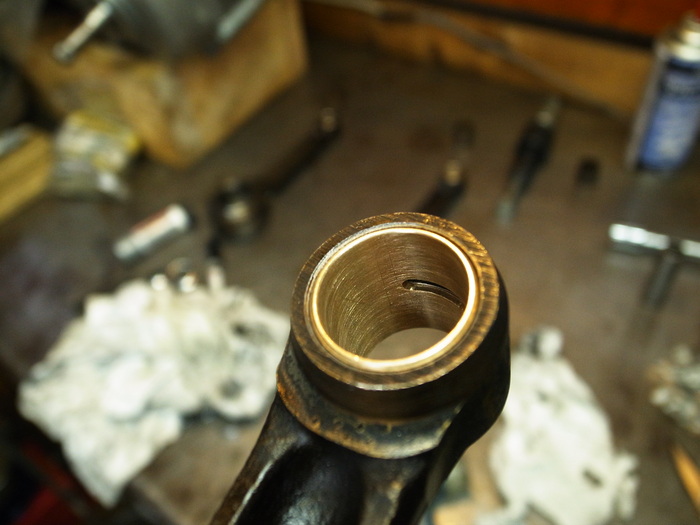

まずはガタがあったスモールエンドブッシュ交換。
使うブッシュはJIMS製のもの。ブッシュ抜き取り後コンロッド側ブッシュホール計測し、問題なくブッシュ圧入。
リーマー加工し、使うピストンピン20.10mmにあわせホーニングしクリアランス調整。

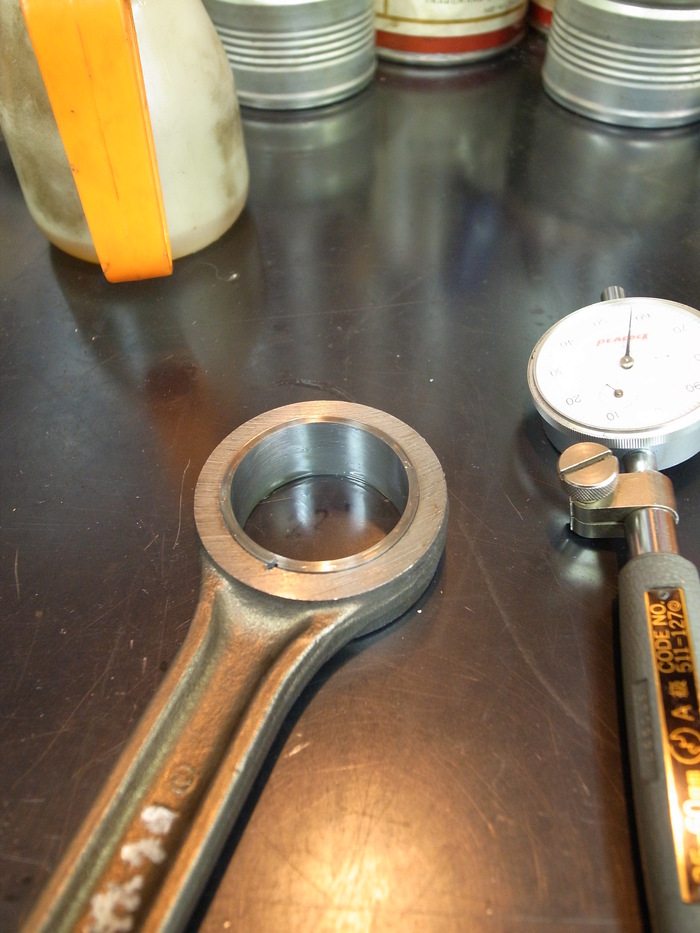

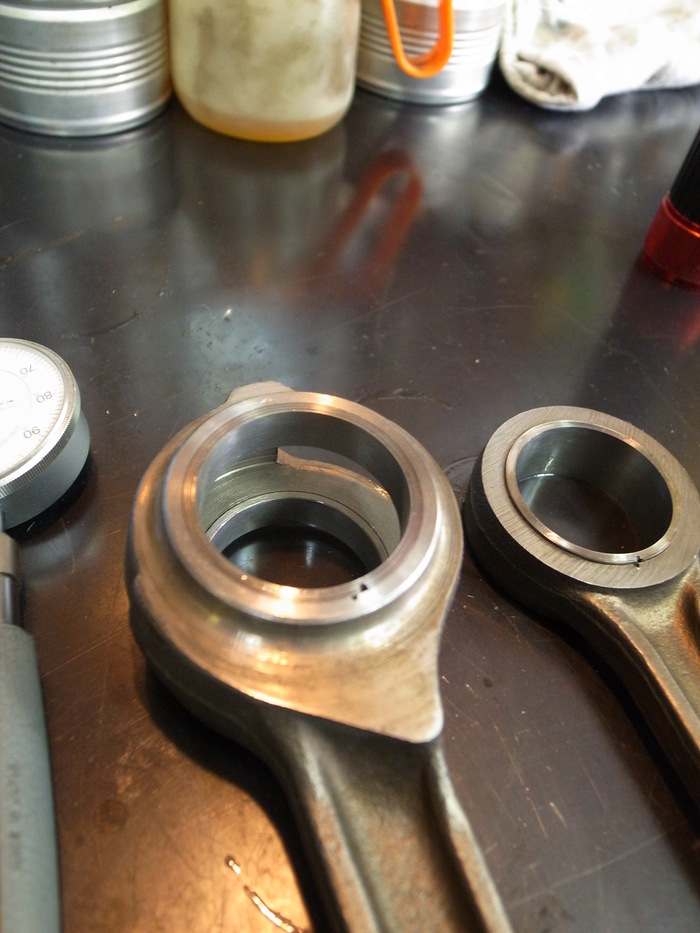

コンロッドベアリングレースラッピング。
状態は悪くなっかたのですが、レースの出口と中心で0.02m程度サイズが違う。(出口付近が広がりラッパ状になっている)
ラッピングし変形を直し、フロント、リアともに41.33mmに統一。




大分磨耗していたコンロッドのスラストワッシャーも交換。
STDサイズ(1.5mm)の銅製のものを入れ、スラスト量0.3mmに。

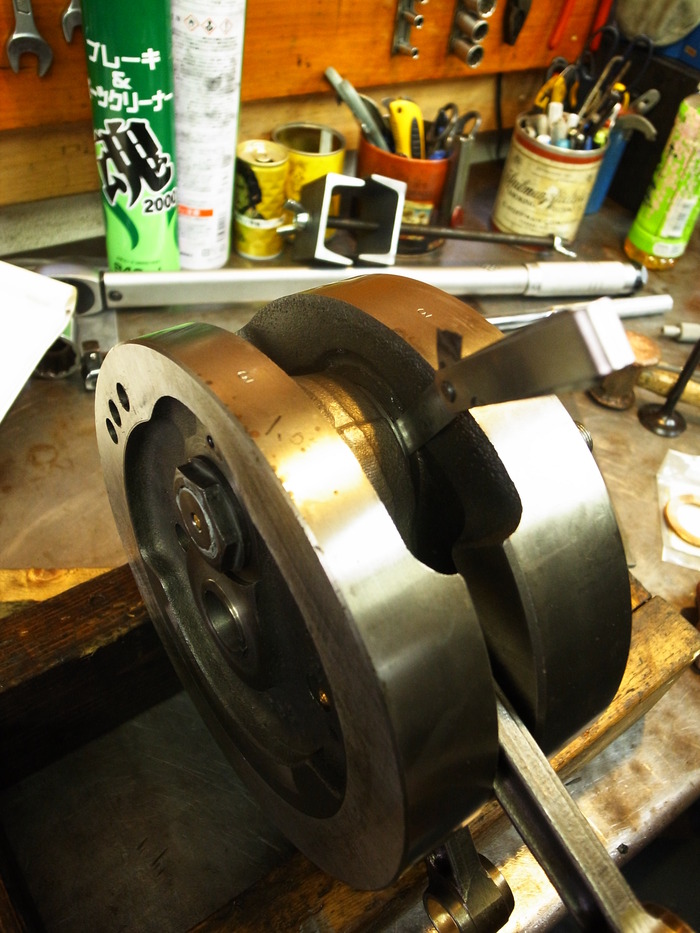

コンロッドベアリングローラーあわせしてクランク組み付け。
ラッピング後ベアリングレース41.33mmに対し、クランクピン31.73mmでフロント側4.79mm(.001”o.s)のローラーを入れクリアランス0.02mm。リア側は4.79mm(.001””o.s)のローラーを入れクリアランス0.02mmに。
