2016年 08月 25日

火・水曜日の授業風景

火・水はK君、E君ともに2日連続での授業。
やはり連日で作業できると集中して進めることが出来ますね。




1976FX1200

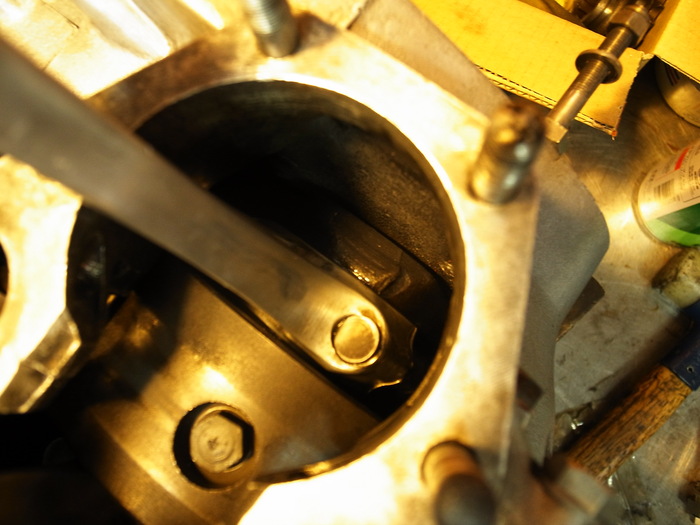

K君持込のショベルヘッドエンジン

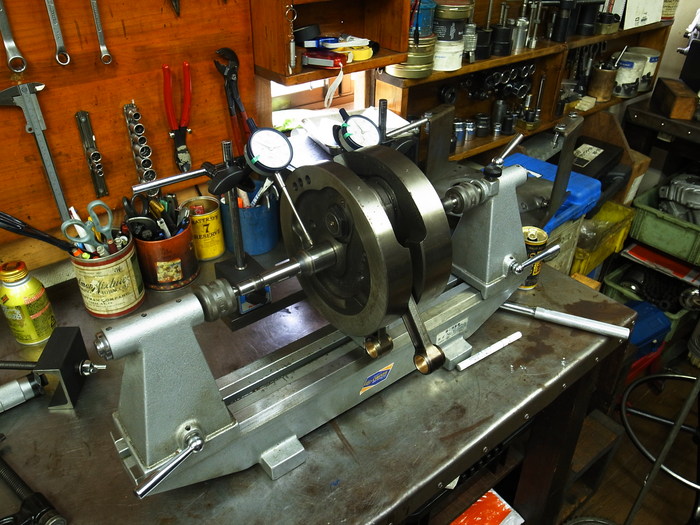

まず、コンロッドのビッグエンドベアリングレースラッピング、ローラー合わせ、コンロッドスラストベアリング選出クリアランス調整、スモールエンドブッシュ交換が終わっていますので、クランクの芯だし作業。

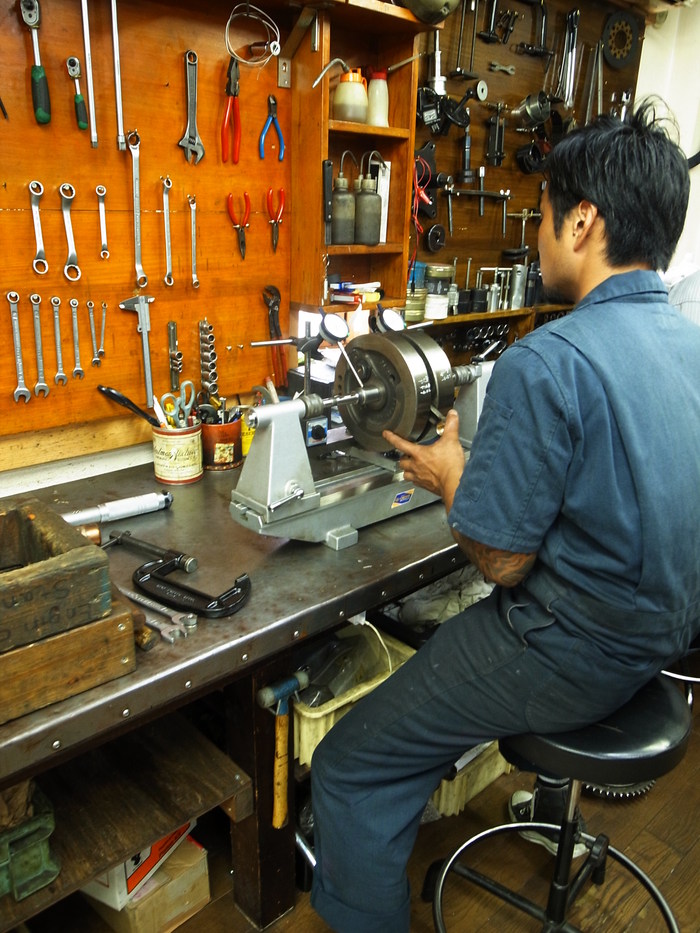

2台目のクランク芯だし作業なので、大分勝手が解ってきたようです。

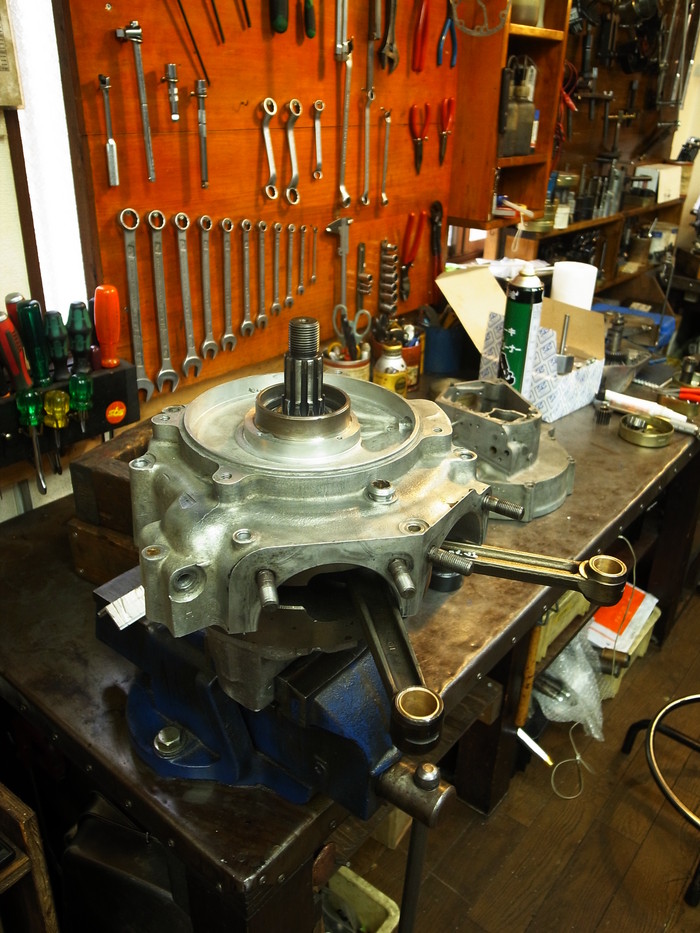

Dサイドクランクシャフトテーパーベアリングのスラスト量をシム調整し、組み付け。






オイルポンプはS&S製のものを使います。

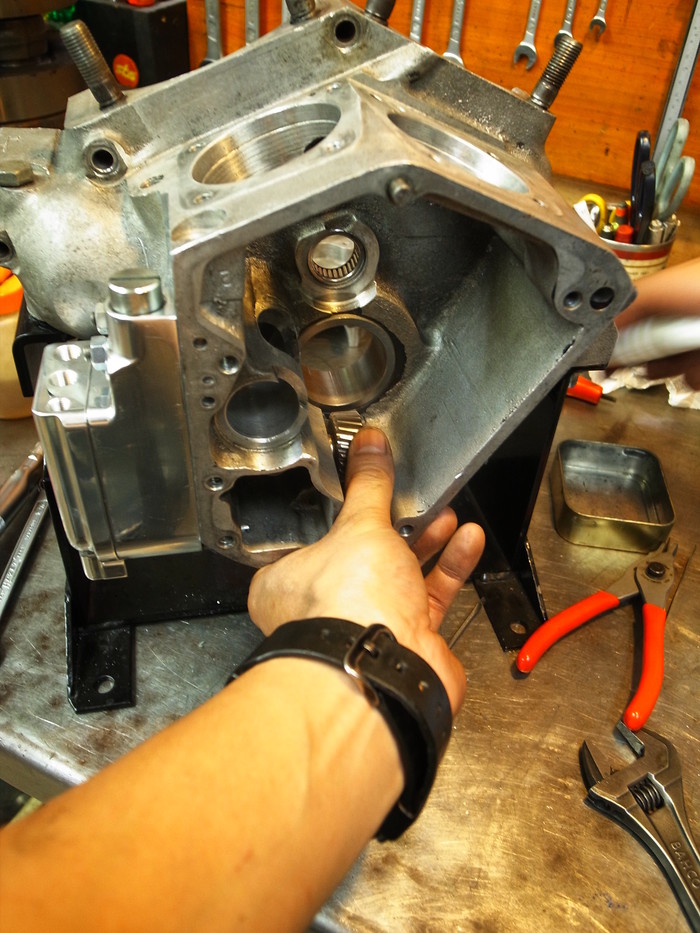

この年式のケースにS&Sのポンプを使う場合、リリーフバルブのオイルの逃がし穴を開ける必要があります。(ギアケース内に逃げる)冶具を使い穴加工。このあたりのお話はまた詳しく次回に。
ギアのでっぷりチェックし組み付け、回りチェック。

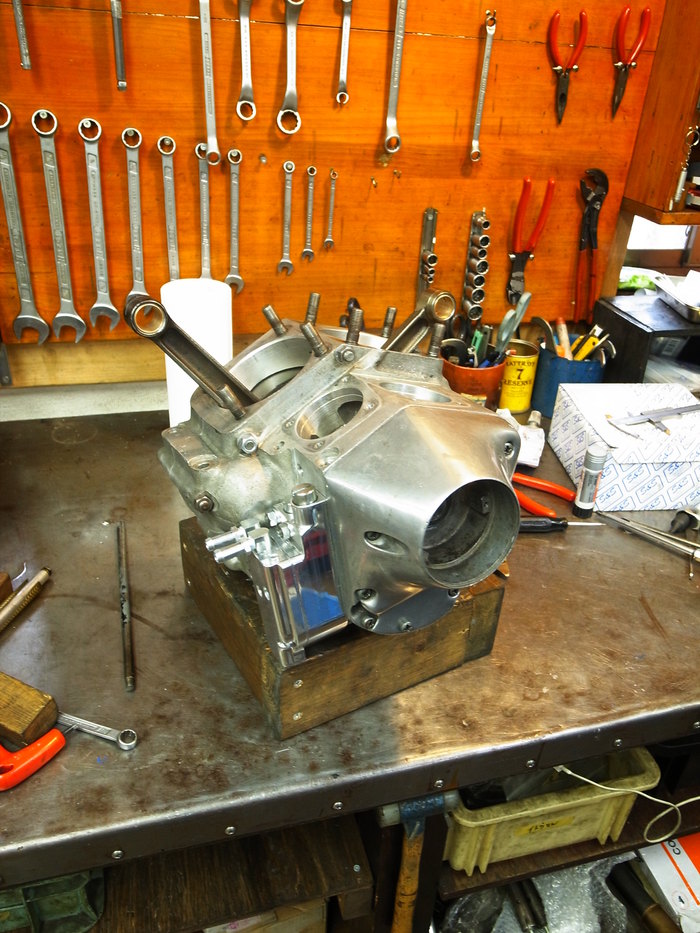

クランクケースを組み付け、オイルポンプ、タイミングギア回りを組み付けてVMSでの作業はここまで。
後は熊本で、オイル回りチェック後、エンジン腰上組みつけ作業ということになります。
K君、五日間お疲れ様でした。またご連絡ください。







1965TRUMPH TR6

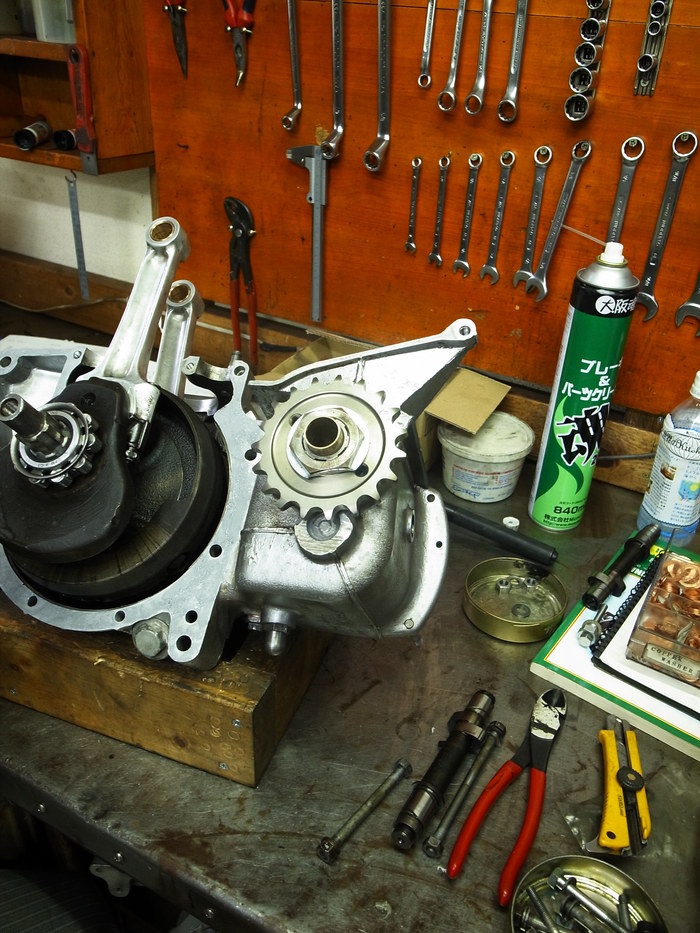

Eくんのトライアンフはエンジン腰下組みつけ作業。
本組みする前にオイルシール関係、ギアボックッスのハイギア、スプロケットを取り付けておき、組み立て。




タイミングギア回り、オイルポンプを組み付け、オイルの回りっぷりチェック。

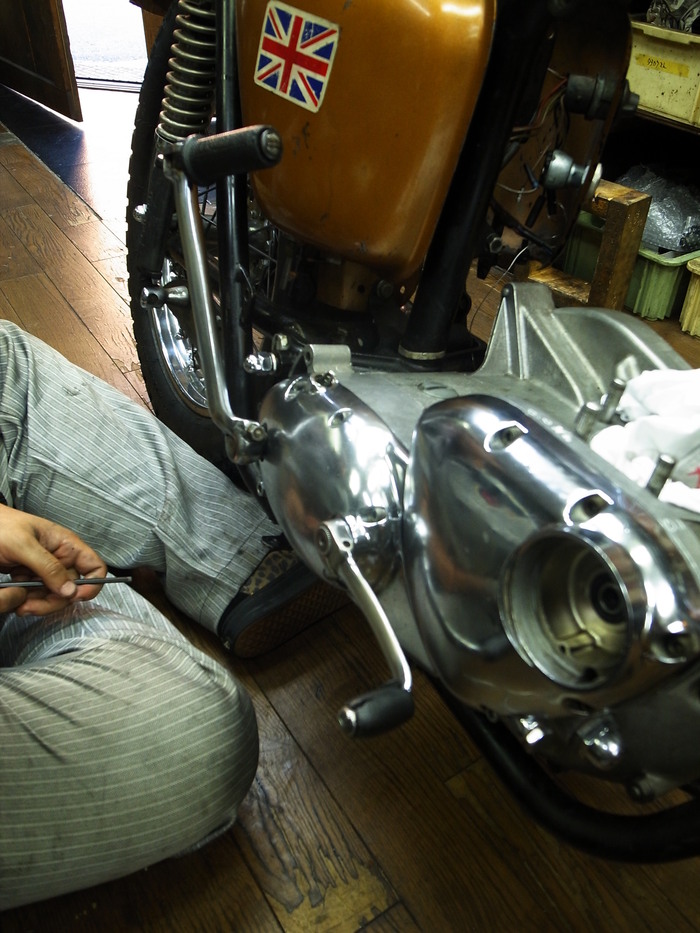

エンジンをフレームに搭載し、ギアボックッス組み付け。
カムプレートオペレーティングクアドラント(イチョウの葉みたいなギア)に位置決めに苦戦しつつ、何回も組み付けし、エンジン搭載時でのギアボックッスの組み立てマスターしました。
というわけで次回プライマリー回り。
