2016年 08月 22日

1980XLH1000 リアブレーキ周り

今日はIさんのアイアンスポーツ、なかなか問題があったリアブレーキのお話。




まずは分解し手清掃。
びっくりしたのが、キャリパーマウントのボルト部分。

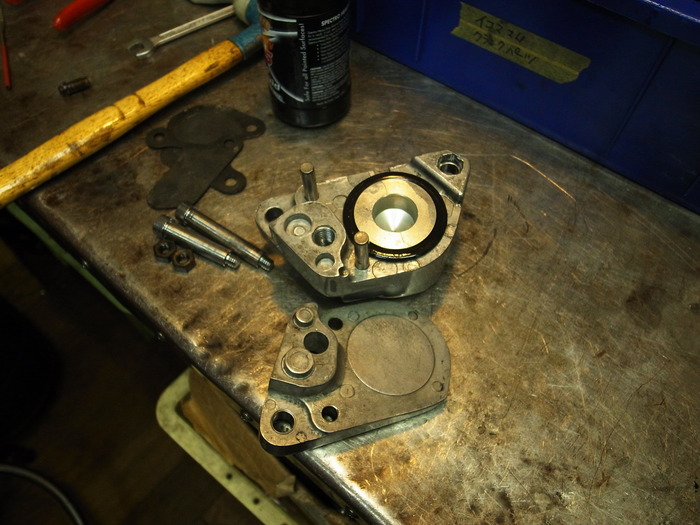

フローティングであるマウントボルトとキャリパーボディーの穴がガタガタであります。

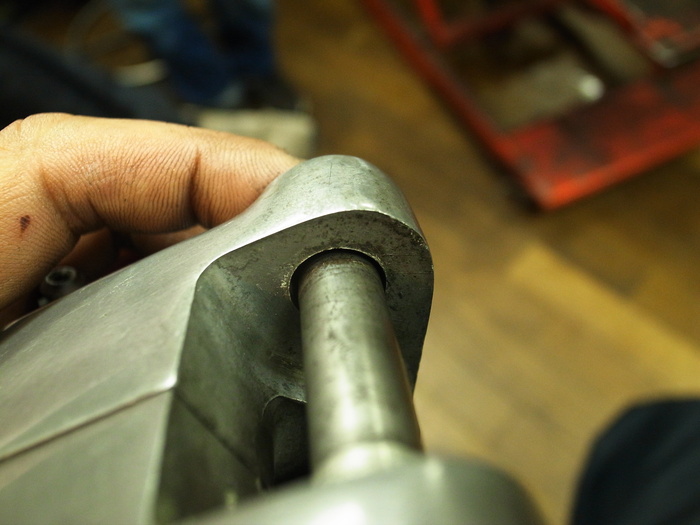

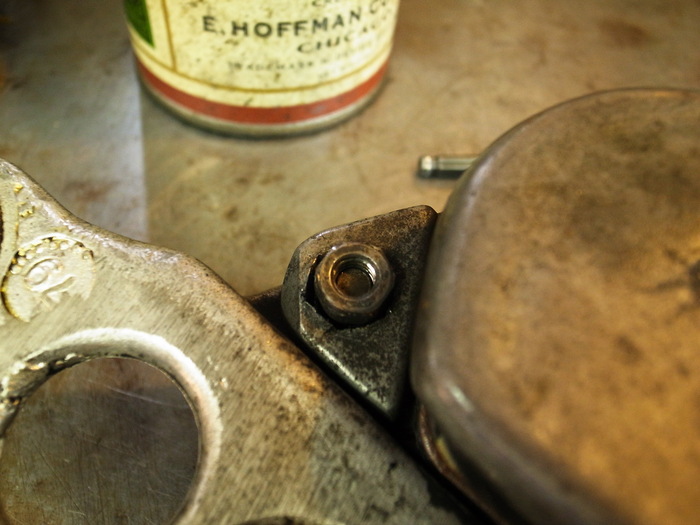

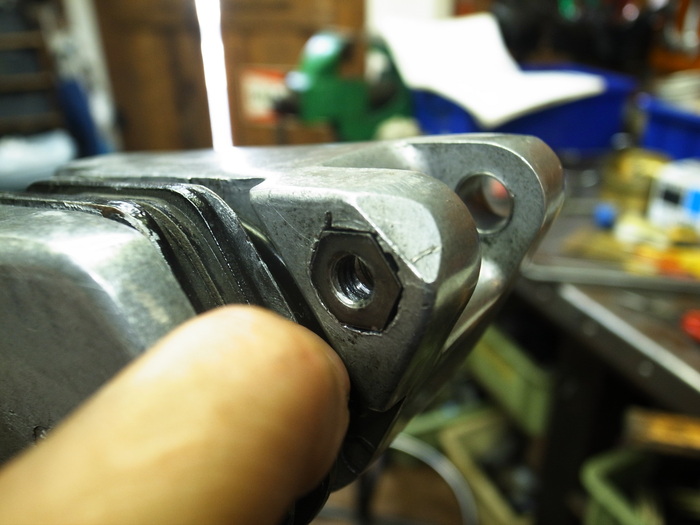

また、キャリパーボルトナットはボディー側が六角になっていて固定されるのですが、ボディー側が広がりガタガタでマウントボルトが留められない・・・。
何があったらこのような状態になるのか?






まずはガバガバになっている、ボディーのマウントボルト受け部分を左右ラインを出し穴を拡大。

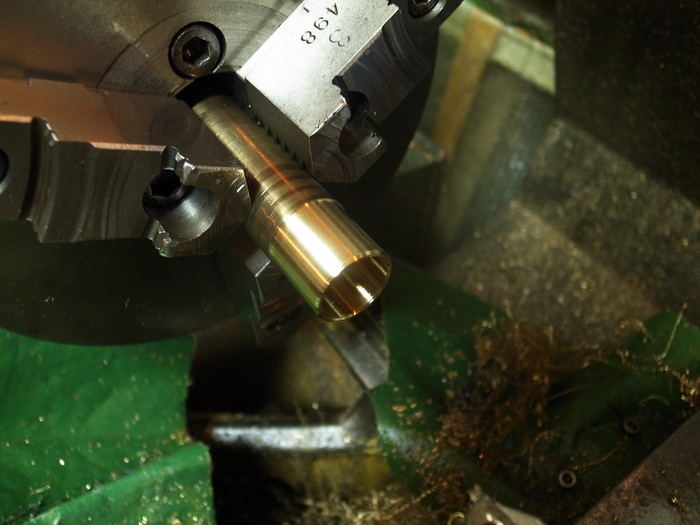

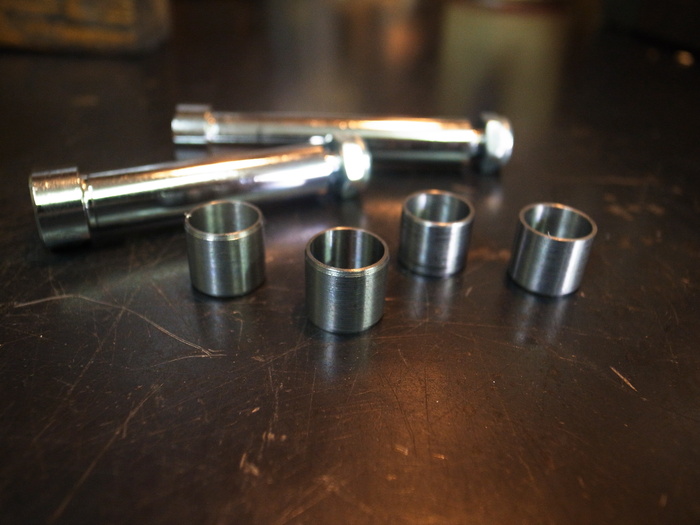

新品のマウントボルトにあわせスリーブ製作し圧入。



ホーニングしクリアランス調整。
マウントボルト部のガタはこれで解消。


ナットも対辺がオーバーサズの特製ナットを製作。


シール交換しキャリーパーは完成。
マスターシリンダーも清掃、シール交換。

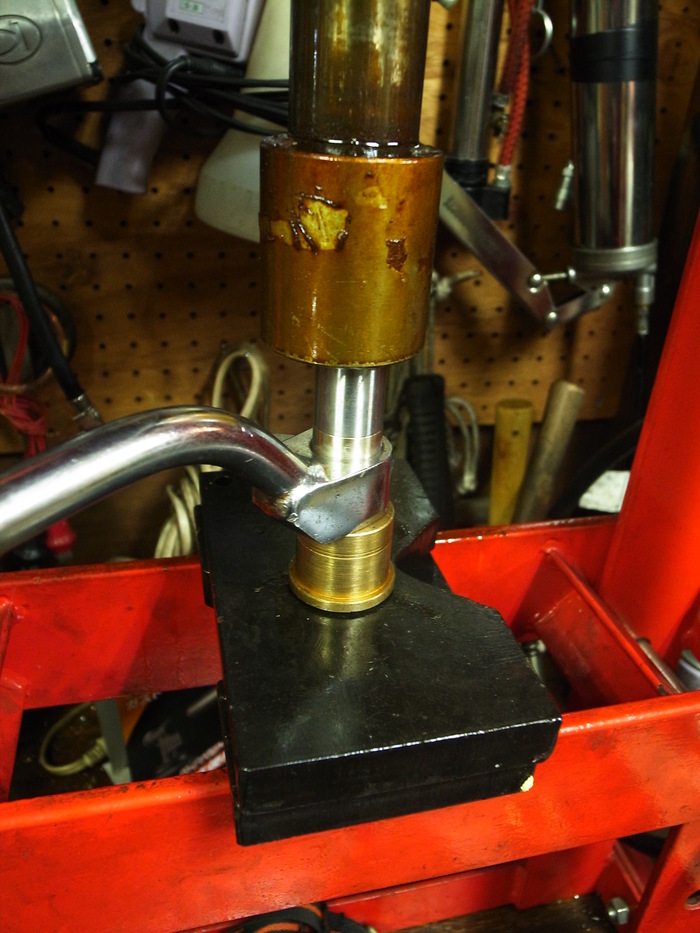

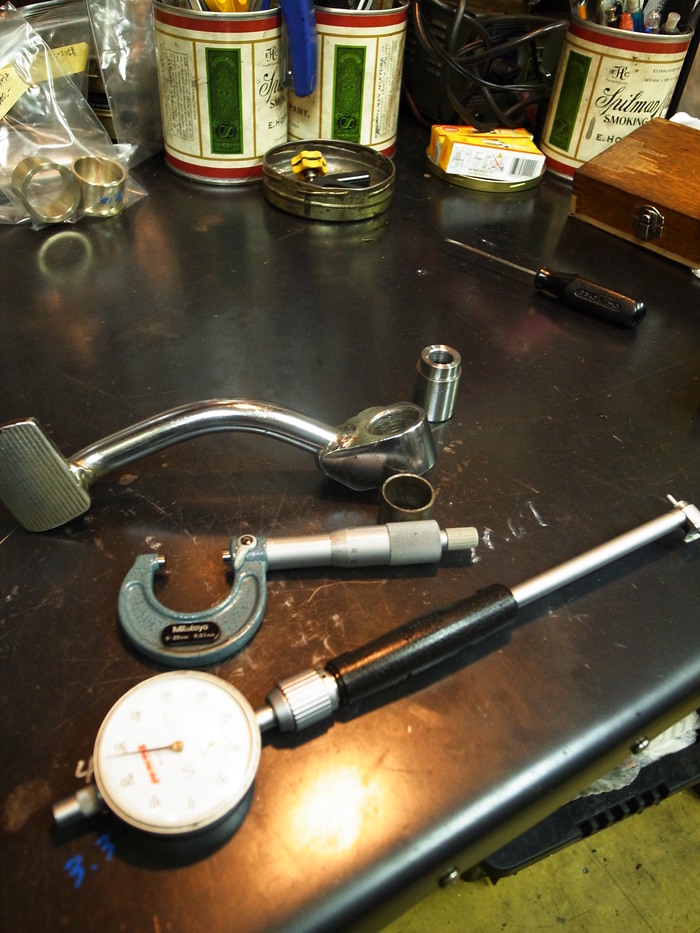

ブレーキペダルのピボット部のブッシュも大分ガタがあったのでブッシュ製作。
ペダル、軸受け部にあわせ製作し、圧入、ホーニングしてクリアランス調整。

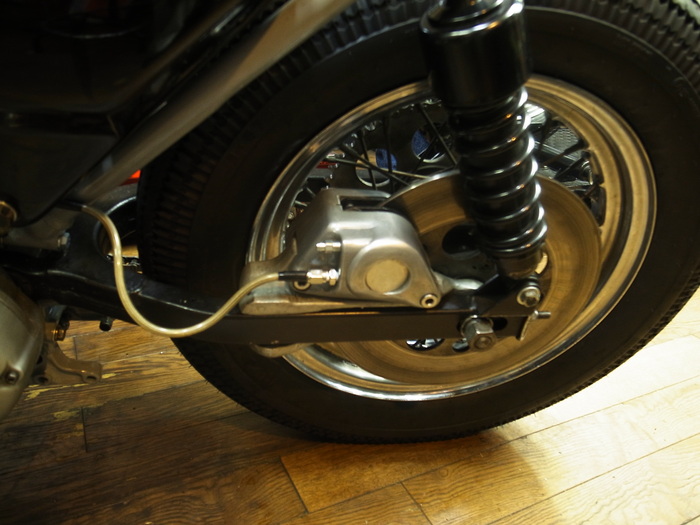

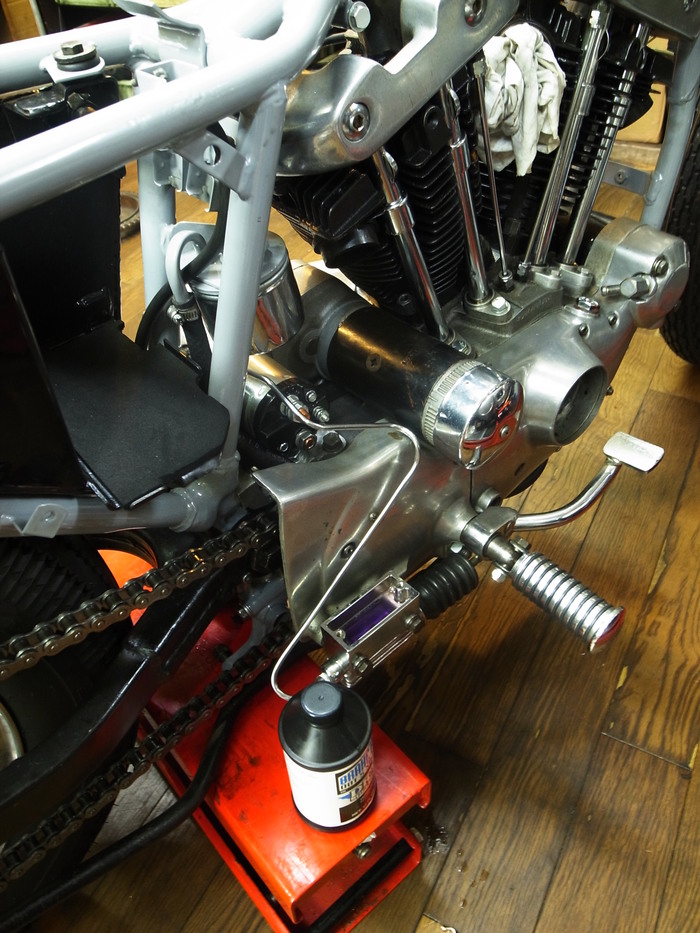

キャリパー、マスターシリンダーを取り付け、ブレーキライン取り付けて、エア抜き作業。

というわけで、無事リア周りの作業終わりで、次回外装周り取り付け、配線作業となります。
