2016年 08月 21日

土曜日の授業風景


1980XLH1000



Iさんのアイアンスポーツ

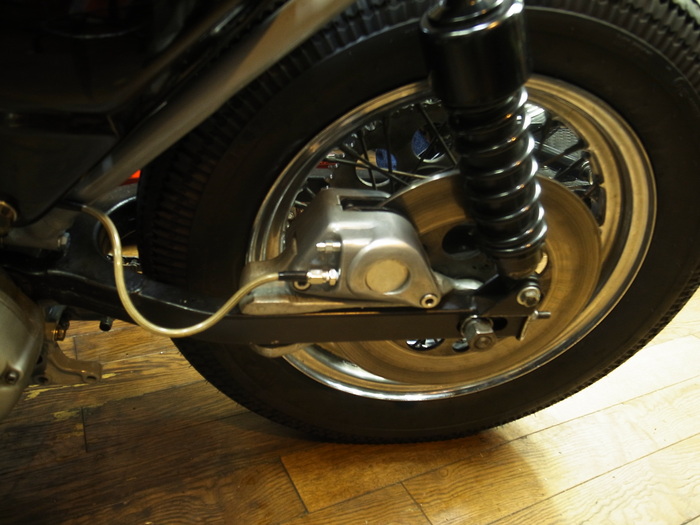

リアブレーキキャリパー、オイルラインを取り付け。

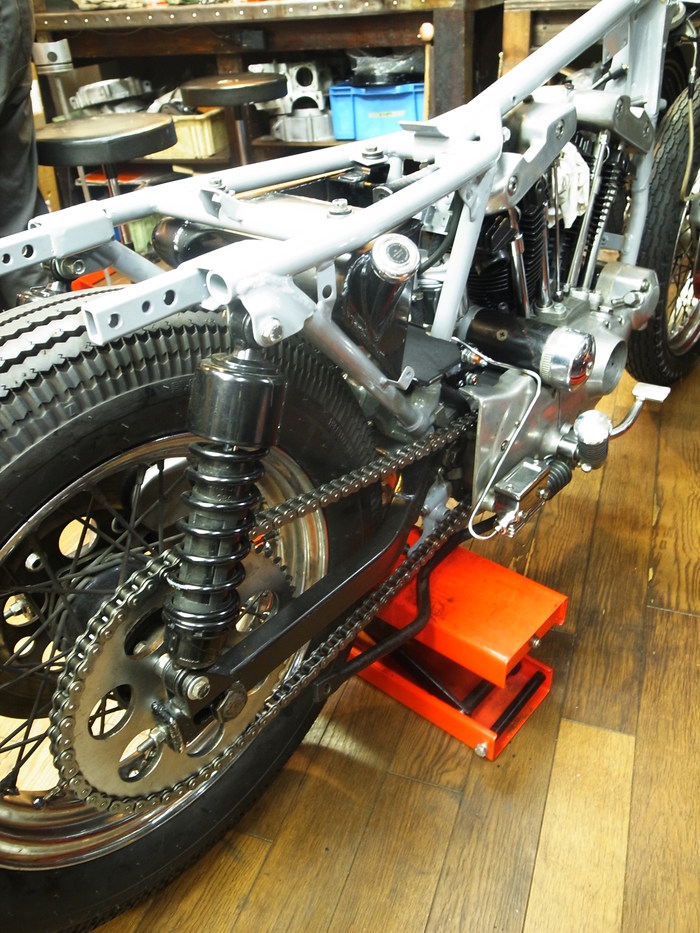

この年式のアイアンはスプロケットカバーにリアブレーキマスターシリンダーマウントがありますので、あらかじめドライブチェーンを取り付け、エア抜き作業。






1970XLH900





Tさんのアイアンスポーツ

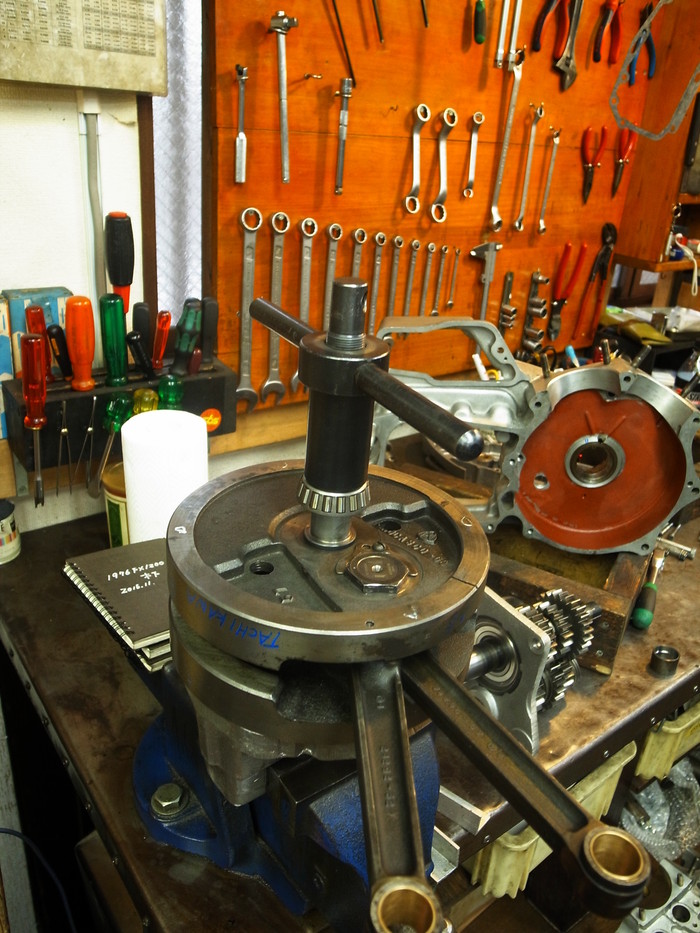

クランクのクランクの芯出しが終わり、ドライブサイドクランクシャフトテーパーベアリングを圧入し、スラストチェック。
タイミング側クランクシャフトベアリングレースはラッピング済みでオーバーサイズローラーを入れクリアランス調整し、クランク組み付け。
タイミングギア周りも組み付け回りっぷりチェック。
次回、オイルポンプ組み付け。







1976FX1200




Kくんのショベルヘッド

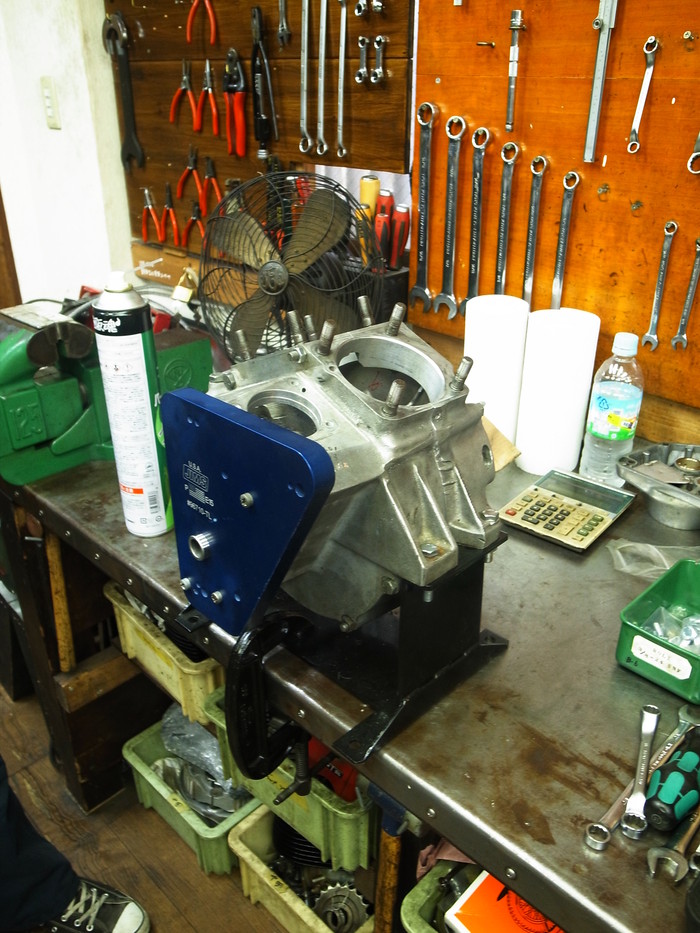

ローラーサイズにあわせ、ピニオンシャフトベアリングレースをラッピングしてクリアランス調整。
クリアランス0.02mmに。
製作したピニオンシャフトブッシュリーマー冶具を使いリーミング。
