2016年 08月 13日

1970XLH900 コンロッドビッグエンド&クランク芯だし

話が前後してしまいましたが、今日はTさんのアイアンスポーツ、ビッグエンドベアリングレースラッピングとクランク芯だしのお話です。

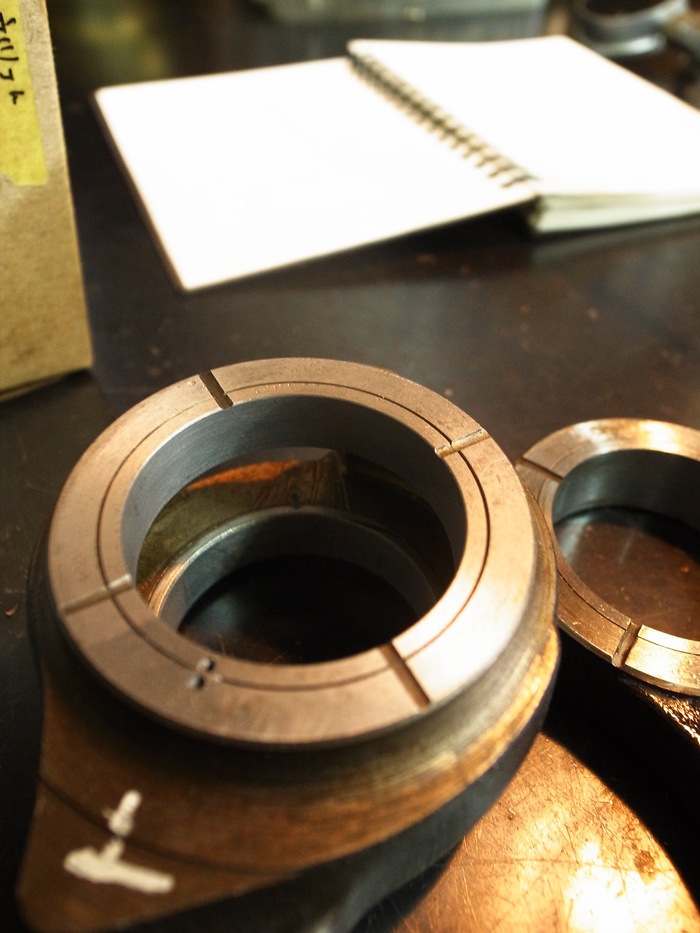

分解前、フロント側(ナイフ側)のクリアランスは0.095mm、リア側(フォク側)クリアランスは0.08mmあった車両ですが、コンロッドビッグエンドベアリングレースは珍しく楕円が少なく、状態良し。
ローラーが大分減っていてガタが出てました。

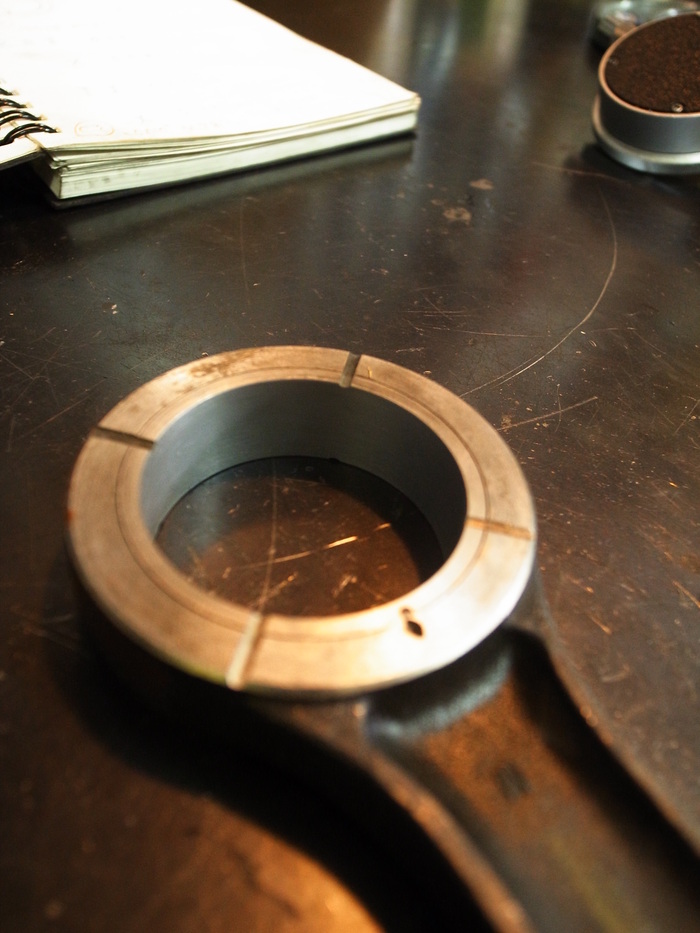

ともあれ軽くベアリングレースラッピング。
フロント側は41.31mm、リア側は41.32mmに。


クランクピンはJIMS製の新品に交換。
もともとついていたクランクピンは31.73mmに対しJIMS製のものは31.75mmと0.02mm大きいです。お陰でローラーは小さいサイズで済みます。

フロント側は.0004”o.sローラー(4.7725mm)を入れクリアランス0.015mmに
リア側も.0004”o.sローラー(4.7725mm)を入れクリアランス0.025mm。

コンロッド小端部でのガタが出やすいフロント側はクリアランス小さめ、ガタが出ずらいリア側はクリアランス大き目で組みます。

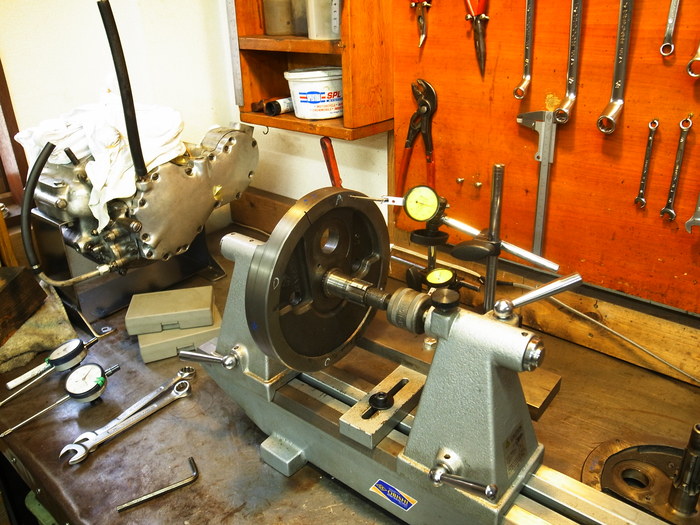

この後、コンロッドスモールエンドブッシュ交換、スラストワッシャー交換をしクランク芯だしへ。

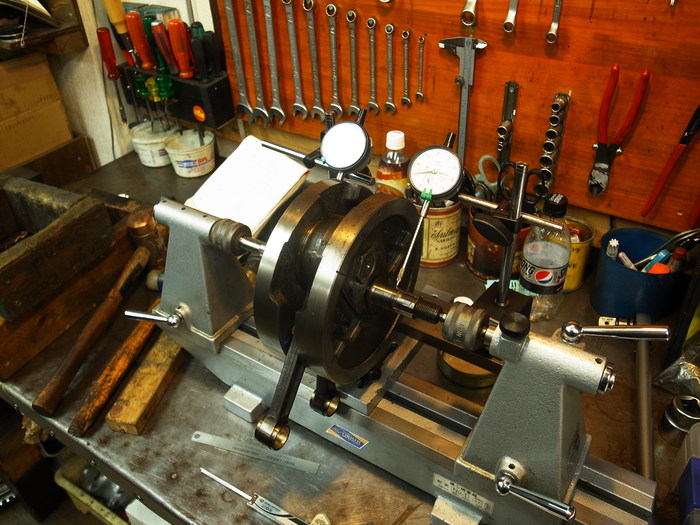

片側のクランクシャフトの振れが0近くになると、片側のシャフトが+-0.05mm以上振れてしまう現象が出てしまいます。右はのシャフトが良くなれば、左がだめ。左が良くなれば、右が駄目と堂々巡り。


フライホイールとシャフトの垂直を見てみると、ドライブ側が0.3mm振っています。
シャフトを組みなおしてみても状態が変わらないので、在庫していたシャフトに交換し、振れっぷりは良くなりました。



というわけで芯だしやり直し。

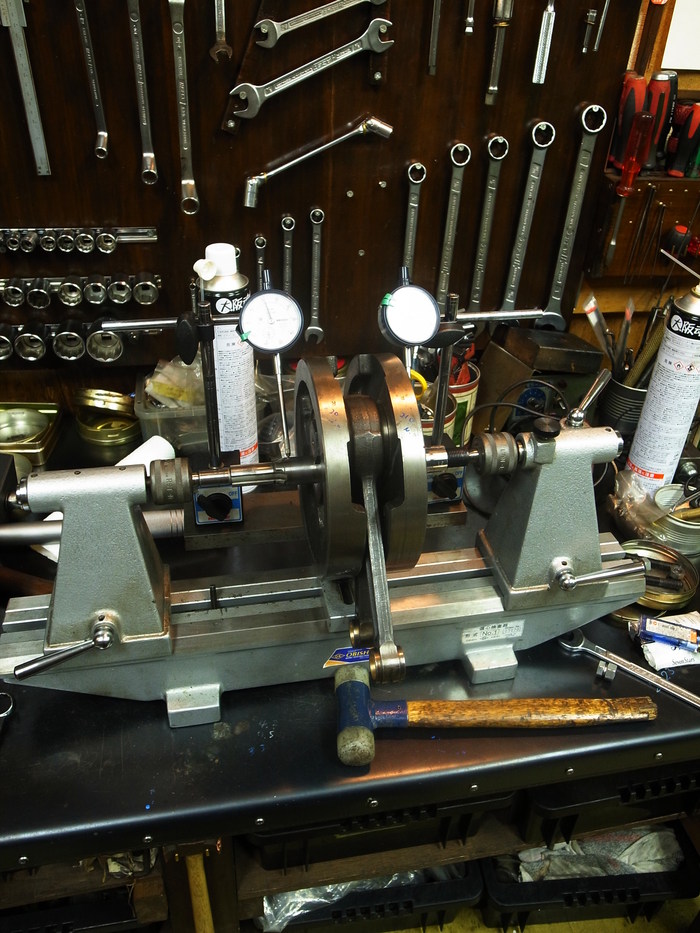

ドライブ側0.015mmの振れ、タイミング側0.02mmの振れに。
大分苦労した今回のクランク、このぐらいで勘弁してください。
