1943WLC750 コンロッドビッグエンド・シリンダー&ピストンについて

今日はHさんのWLC、コンロッド周りの加工が終わり、その後のお話。

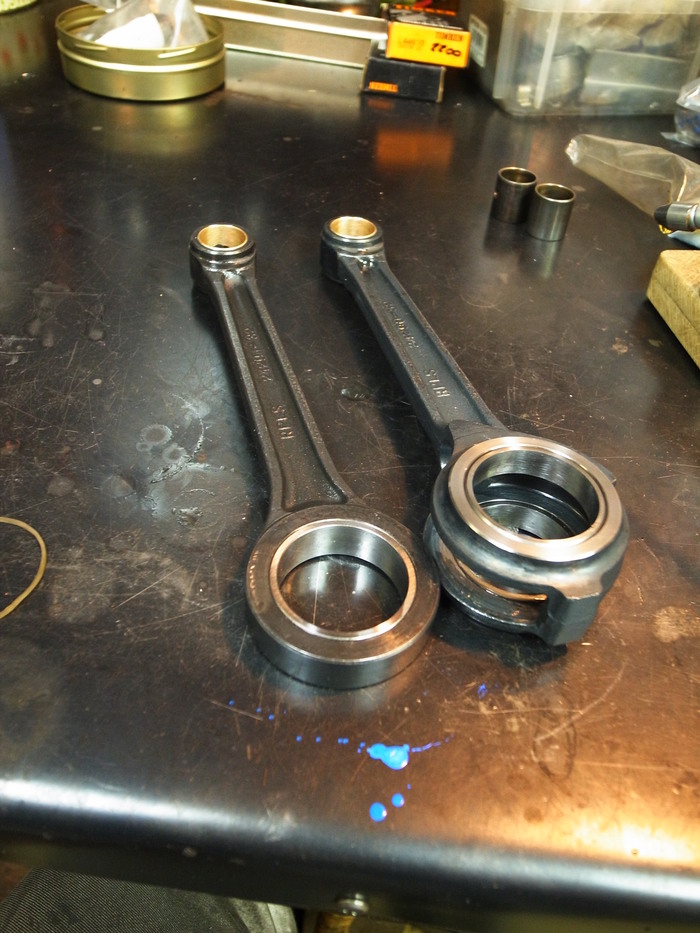

ビッグエンドベアリングレースラッピングが終わり、フロント側、リア側ともに真円に。
ナイフ側コンロッドレース径38.11mm。フォーク側コンロッドレース径38.14mm」に。

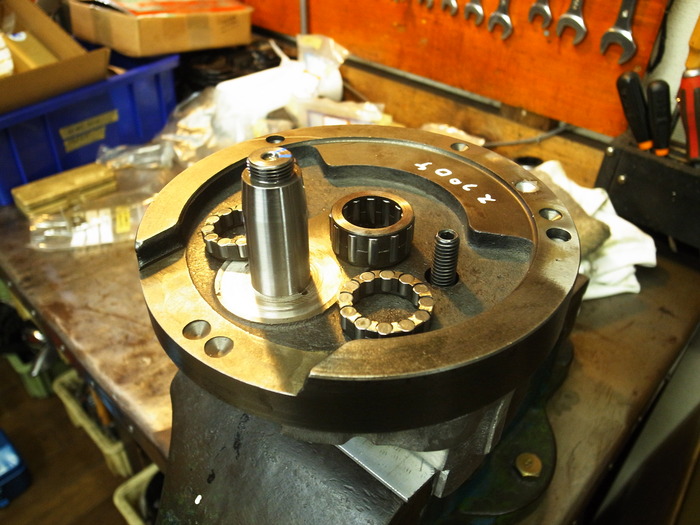

クランクピンはJIMS製の新品に。
もともと入っていたクランクピン径は35.37mmに対しJIMS製のものは35.4mmと0.03mmも大きいです。

ナイフ側ローラーはSTD6.35mmのものを使いクリアランス0.01mm
フォーク側のローラーは.0002”o.sを使いクリアランス0.03mmに。

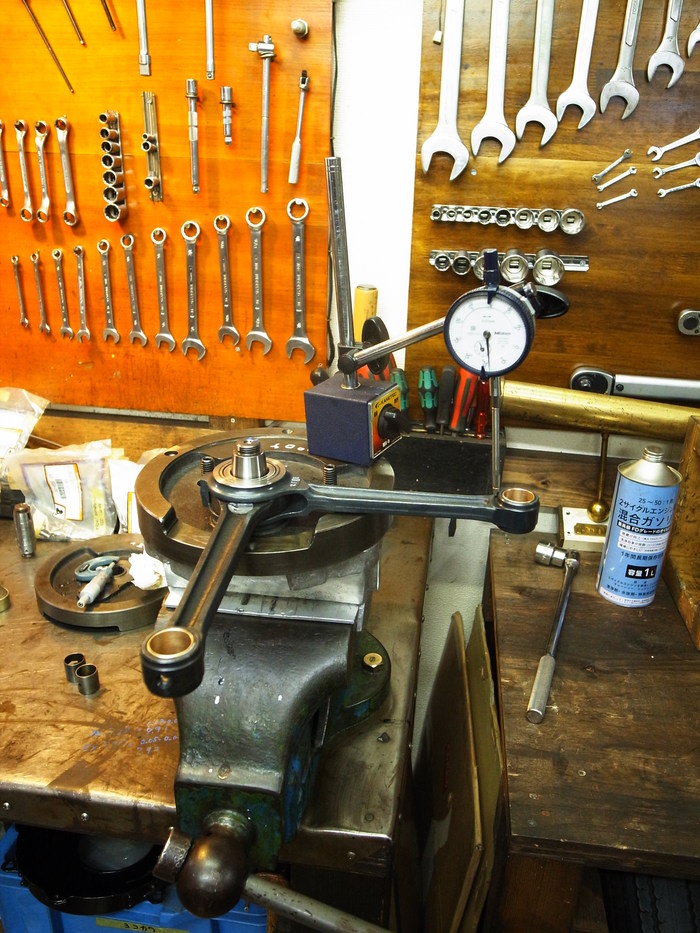

コンロッドスモールエンド部のガタチェック。
上記のクリアランスで ナイフ側0.7mm フォーク側0.3mm





クランク仮組みしてコンロッドのスラストチェック。
0.8mmと少々大きめであります。

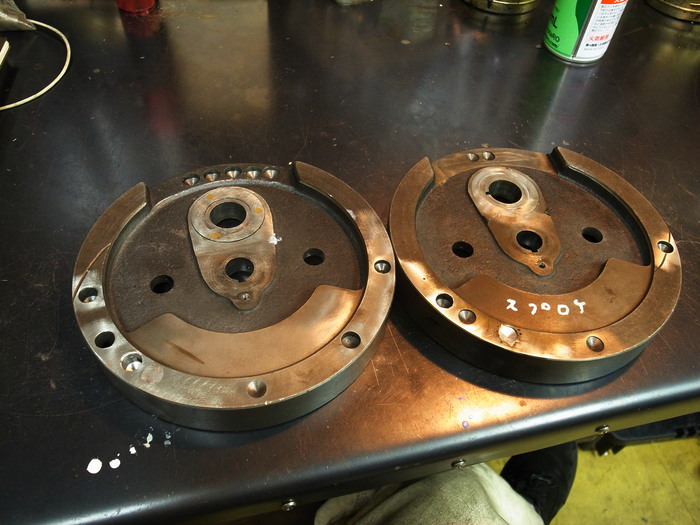

このフライホイールは随分ボコボコと穴が開いていますのでバランス取りが必要です。

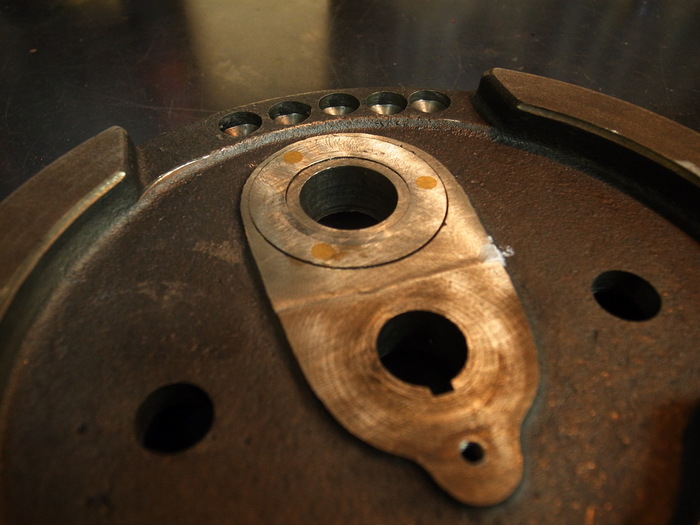

タイミング側のコンロッドスラストワッシャー部分は何か悪さをされている跡がありますので、(フライホイールも削られている)バランス含め内燃機屋さんに相談。

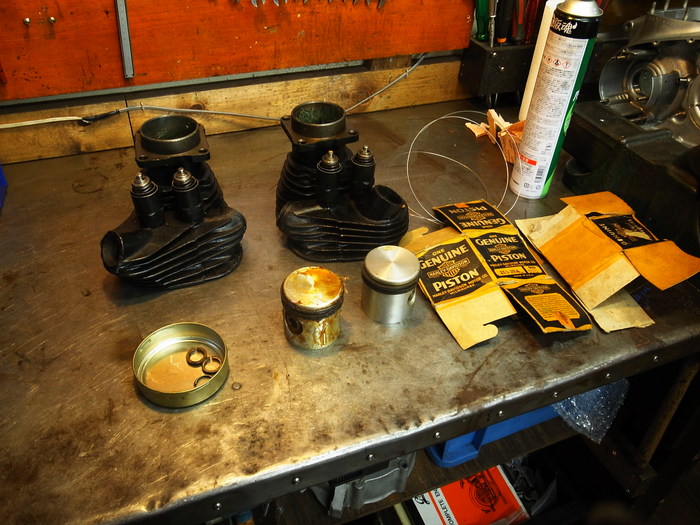

でバランス取りで必要なピストン回りのパーツたち。
もともと付いていたシリンダーには、すでに.070オーバーサイズのピストンが入っていましたので、オーナーさんがNOSシリンダー&ピストンを輸入。こいつを使います。

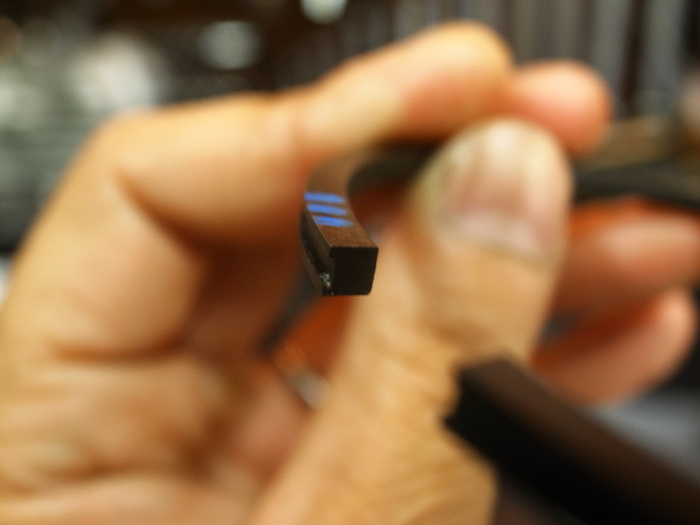

ピストンリングはTOP、2NDともにプレーンタイプ。オイルリングはワンピースタイプ。
今もののリングのサイズが合い使えれば交換したいな。






ピストン&シリンダー計測。
STDピストン69.72mmに対しシリンダーボアは69.70mm~69.72mmとピストンに対し-0.02mm~0
ボーリングできるのはクリアランス分程度、少々シリンダー内壁に錆があるが行けるかしら?
こちらも内燃機屋さんにご相談です。
