1970XLH900 フライホイールワッシャー&スモールエンドブッシュ

ここ何日間か夏風邪を引き、ブログをお休みをしていましたが、そろそろ復活しなければということで、今日はTさんのアイアンスポーツのお話です。



元々ついていたコンロッドスラストワッシャーはコンロッドに対しスラスト量0.9mmと多目で交換。


外径を小さくし内径を大きくしたダミーワッシャーを入れフライホイールを組み、必要なスラストワッシャーの厚みを選出。


というわけで、アルミ青銅を使いスラストワッシャー製作。

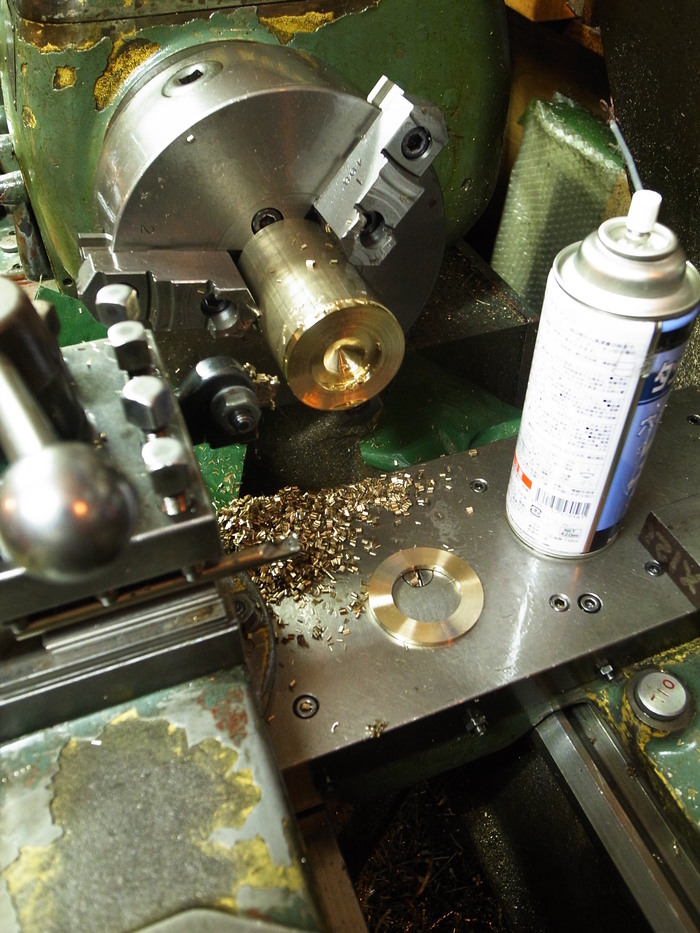

専用の生爪を使い厚み2.1mmのワッシャー製作。(STDサイズは1.9mm)







製作したスラストワッシャーを圧入。クランクを組み、クランクピンナットを規定トルクで締め付け。
スラスト量計測。0.2mmでO.K。スラストワッシャーをカシて終了。





こちらはスモールエンドブッシュの交換。
使うブッシュはJIMS製。注意点はハメ代が大きいので、圧入時にブッシュが一皮剥けてしまう事があります。
ブッシュ側、コンロッド側ともにC面加工をしておき圧入します。
オイル穴位置を合わせ圧入し、専用リーマーでリーミング。ホーニングしブッシュ完成。
