2016年 07月 23日

金曜日なんやかんやと


1978XLH1000


修理依頼のアイアンスポーツ。

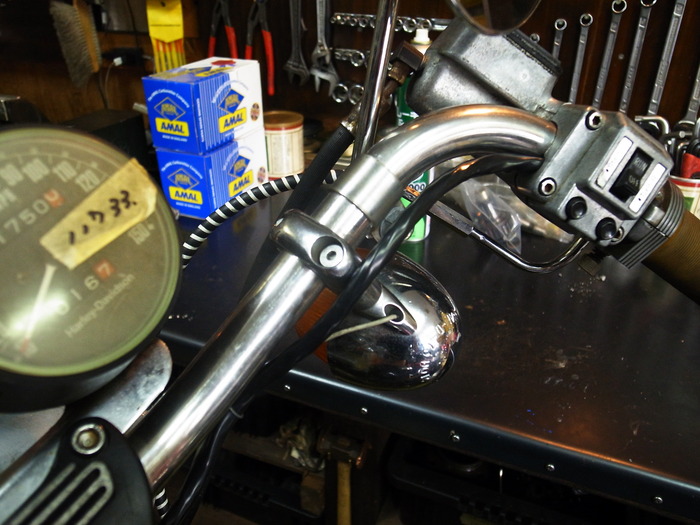

オーナー様に言われていたコントロールボックスの配線周り手直し。
取り回しが悪かったマイナス側のバッテリーケーブル作り直し。

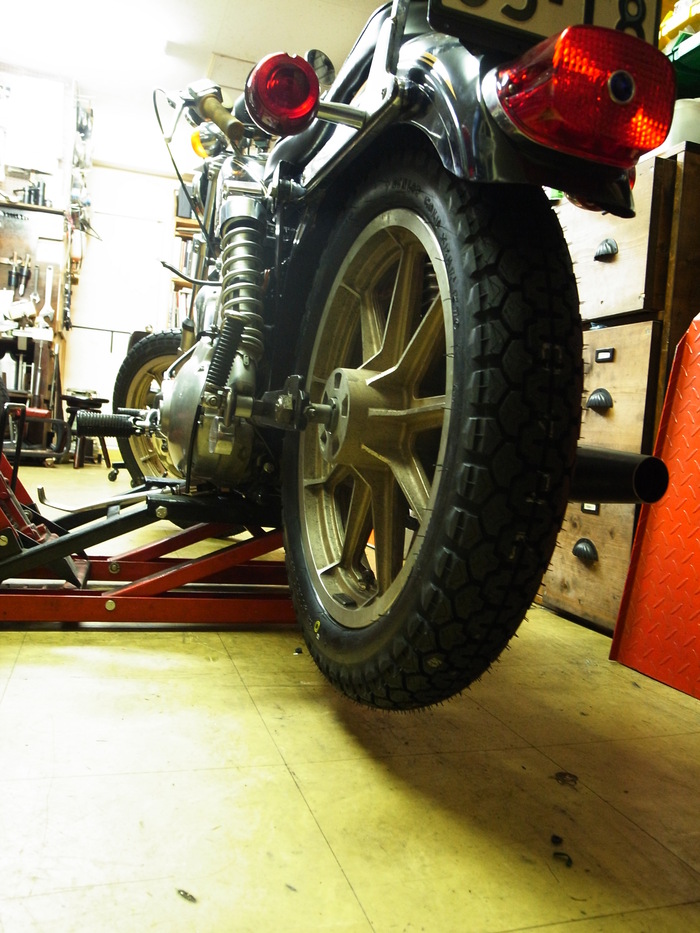

前後タイヤ交換後、雨が止むのを待ち試乗。








1968BSA A65



NさんのBSA、ギアボックスハイギアブッシュ製作。

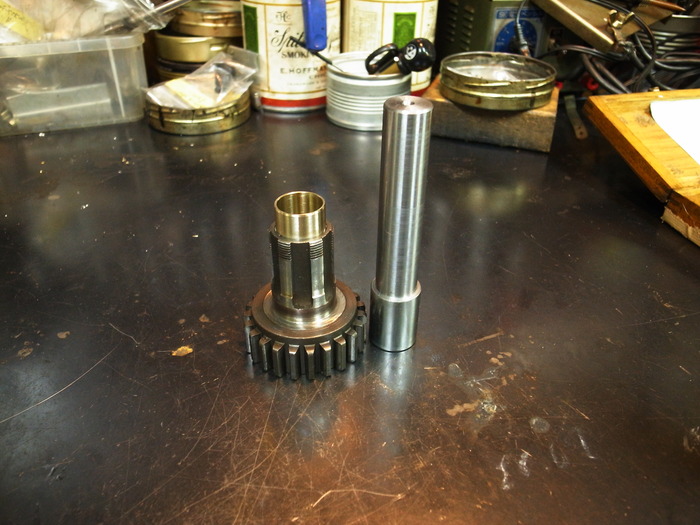

BSAは2連ブッシュでシャフトを受けます。ハーレーやトラの一本ものの長いブッシュを作るより気楽です。

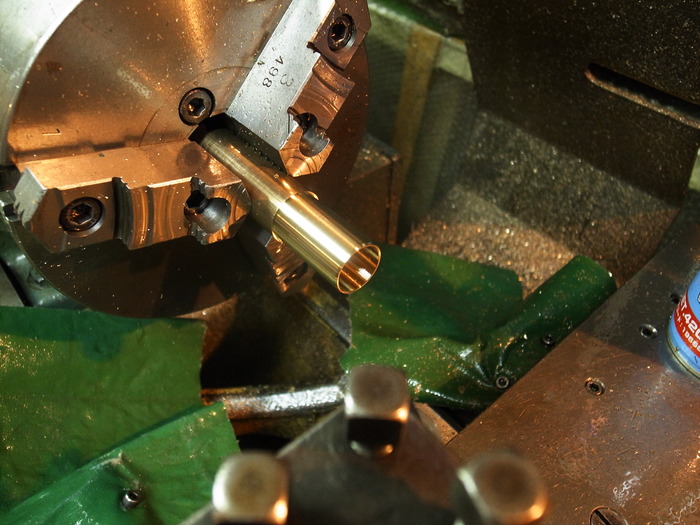

外径はギアに対し嵌め代を考え、内径はシャフト径+圧入し縮む分を考え寸法を決め製作。
毎回でありますが、嵌め代に対しブッシュがどれぐらい縮むか、ブッシュの厚みなどにより代わりので難しいです。
というわけでブッシュ圧入。プライマリーのシールの受けになりますので先端側のブッシュは13mm程度だしておきます。

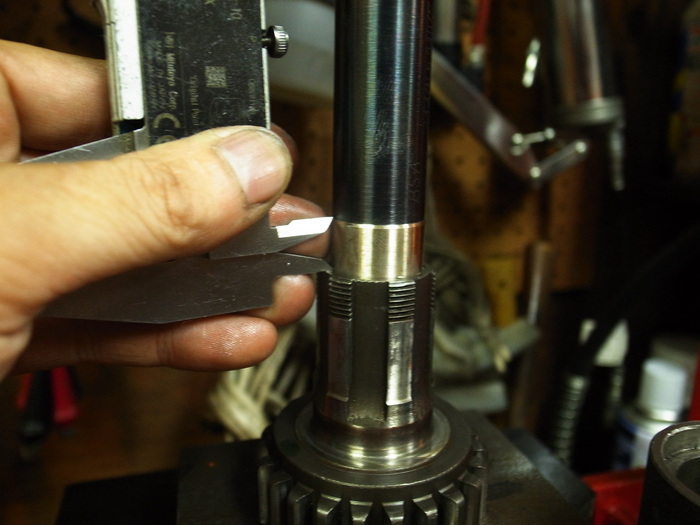

圧入後計測。片側はシャフトに対し0.03mmのクリアランスでO.K。片側はシャフトに対しクリアランスほぼ0。計算通りいかんな。

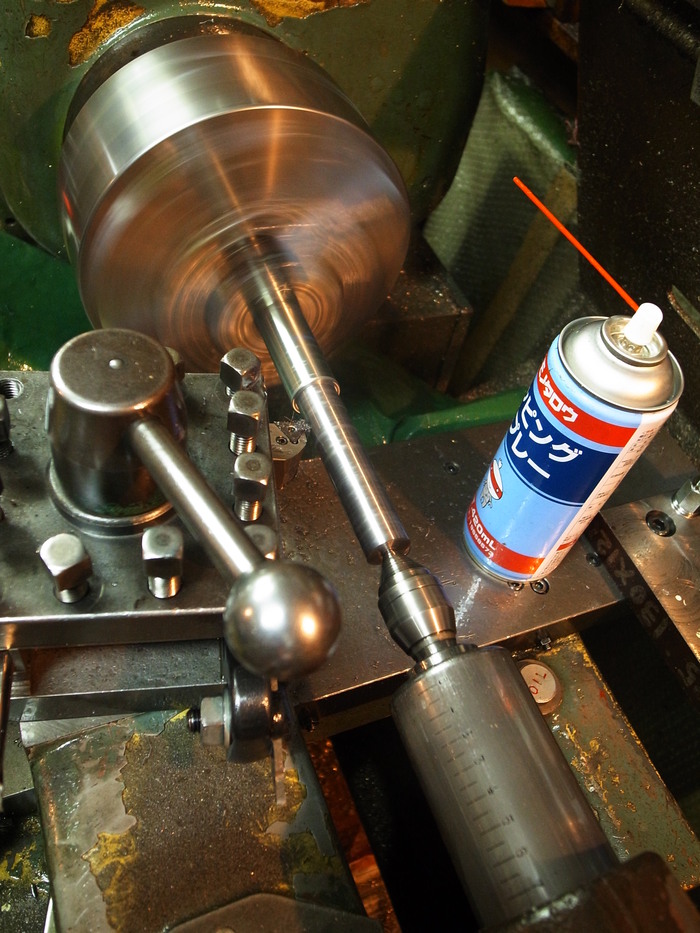

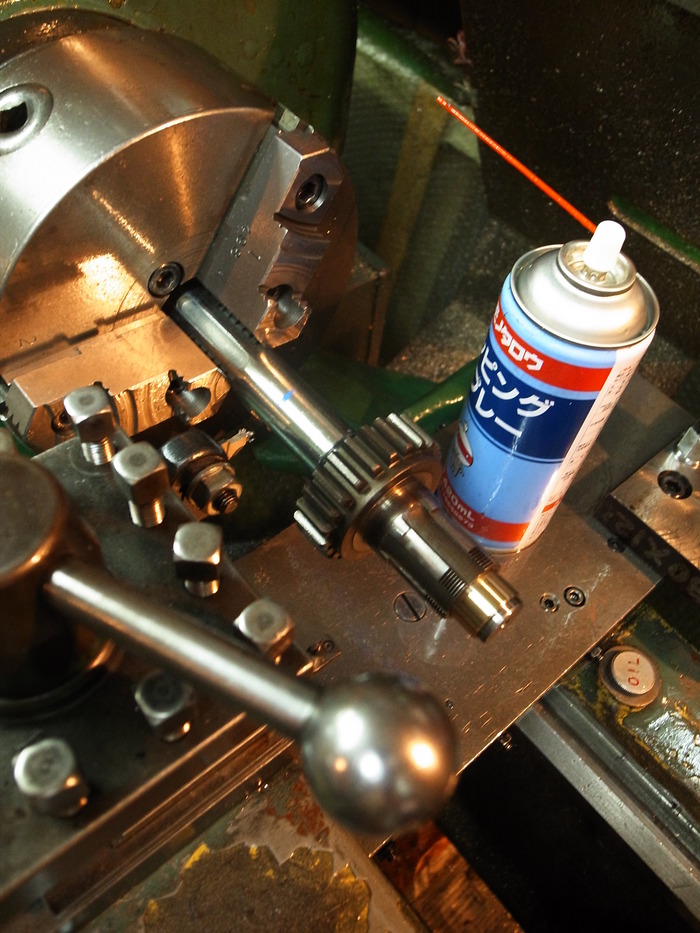

というわけで専用ラッピングロッドを製作。こいつで帳尻あわせします。









1976FX1200








こちらはK君のショベルヘッド。
虫食いが多かったピニオンシャフトベアリングレースはラッピングし虫食いを取りきり、MAXオーバーサイズのローラー(.002”o.s)を使い適正クリアランスのサイズに。
しかしながら、ピニオンシャフトブッシュリーマー冶具(JIMS製)がレースが大きくなりすぎて使えrません。
この冶具はテーパーになっていて先端部と末端部で0.1mm程度サイズが違い、大きさの違うレースに対応できるようになっています。がここまで大きくなったレースに対応していませんでした。
というわけで冶具製作。
元の冶具の寸法を目安に角度計算しテーパーの角度選定。最近はネットで計算式がすぐに出るので楽チンですね。
まず、リーマーが通る部分の穴径をぴったりに出し、冶具の外径を最大値で切削。
刃物代の角度を変え(線一本分)テーパーに加工。先端部44.52mm、末端部44.64mmというサイズに。
リーマー径ぴったりにしておいた穴部はホーニングし仕上げ出来上がり。
