1956陸王750 コンロッドビッグエンド

修理依頼の陸王のエンジン。前回スモールエンドブッシュ製作が終わり、今日はコンロッドビッグエンド部のお話。



分解時、フロント側ロッドベアリングレース上下に0.02mm楕円、左右のレースで0.01mmの差。
リア側は上下に0.03mm楕円になっていました。
(陸王さんのコンロッドはフロントがフォーク、リアがナイフタイプです。)




ベアリングレースをラッピングしフロント、リア共に真円にする。
フォーク側コンロッドの左右のレース径を合わせるのがなかなか難しい。
フロント側タイミングサイド、ドライブサイド共に38.12mm。リア側38.13mmに。

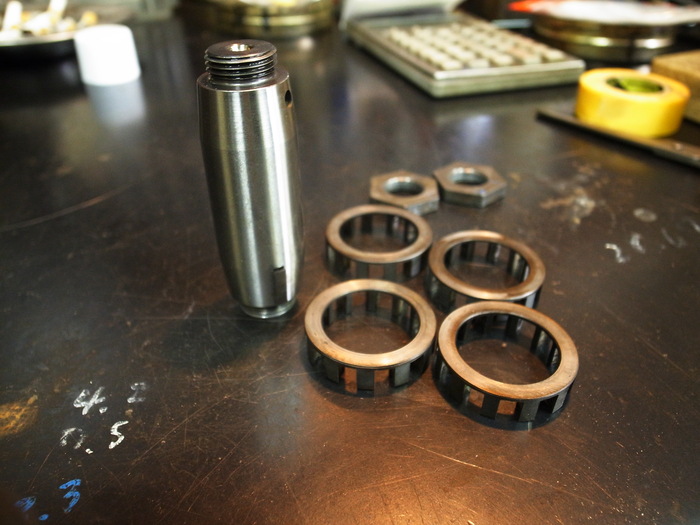

段付きになっていたクランクピンは交換。WL用JIMS製のクランクピン、ピン径25.40mm
ローラーケージが錆を落とし使用。


ラッピングしたベアリングレース内径、クランクピンに合わせローラー選択。
フロント側(ショートローラー)は6.345mm(.0002"アンダーサイズ)を使いクリアランス0.03mm
リア側は(ロングローラー)は6.355mm(.0002”オーバーサイズ)を使いクリアランス0.02mm
フォーク側とナイフ側でガタの出方が違うので、クラアランスを変え調整します。


コンロッド・スモールエンド部の振れ、フロント(フォーク側)0.45mm、リア(ナイフ側)0.95mmといったところに。


クランクピンナットをトルク管理し締め付け、コンロッドのスラスト量チェック。
スラスト量0.25mmで問題なし。

クランクケースの加工ごとが終わったらクランク芯出しです。
