2016年 06月 30日

平日の授業風景


1971FX1200



熊本のKさん持込のショベルヘッドエンジンは大詰め。

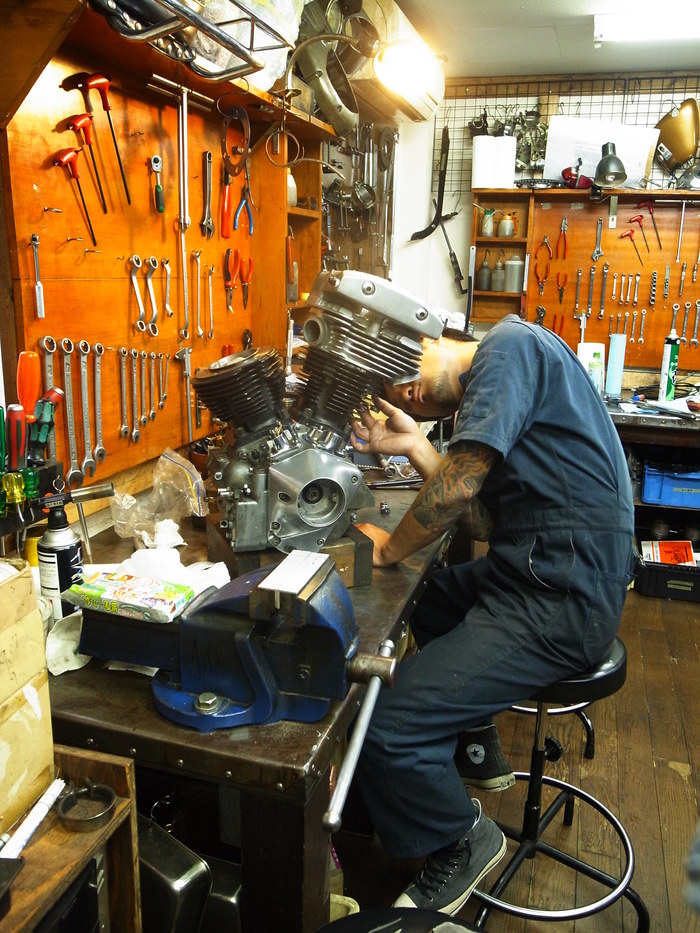

バルブスプリング取り付け長調整後、ヘッド本組み。
ロッカーカバーをトルク管理し取り付け、ヘッドを乗せトルク管理しシリンダーヘッド取り付け。

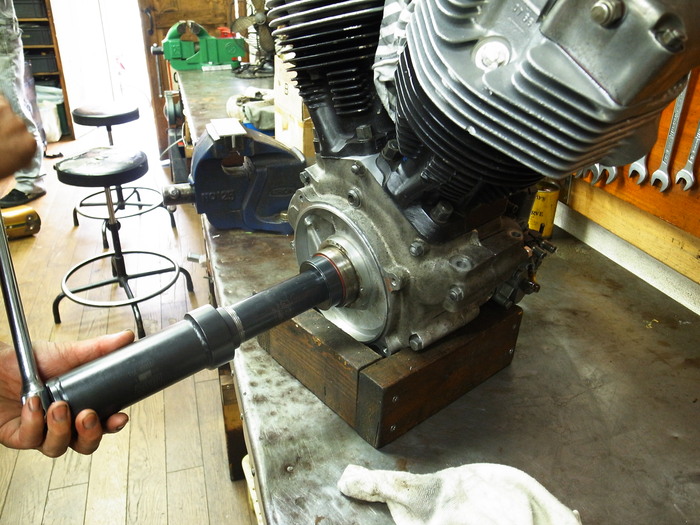

タペット調整をしてプッシュロッド取り付け。スプロケットシャフトベアリングシールも専用工具を使い取り付け、エンジン完成。
エンジン梱包し熊本へ旅立っていきました。






1976FX1200





同じくKさん持込みの2機目のショベルヘッドエンジン。

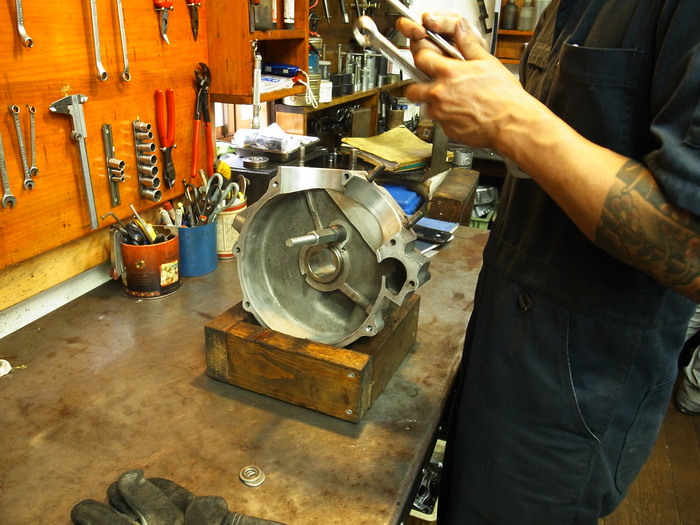

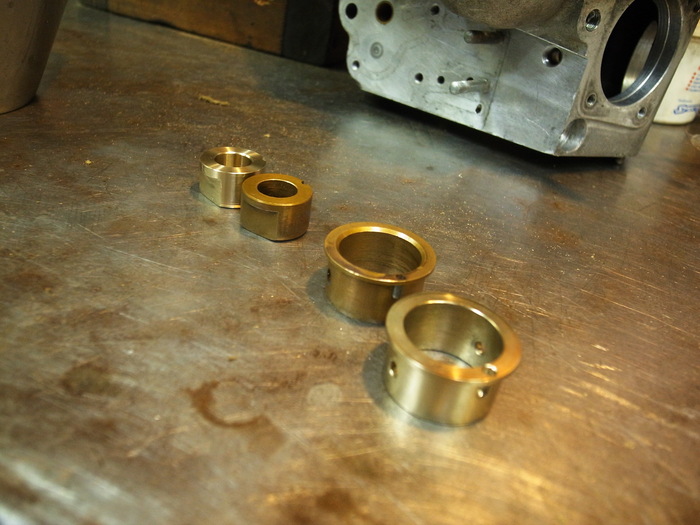

製作したカムブッシュ、ピニオンシャフトブッシュにオイル逃げ加工、オイル穴加工、ダウエルピン加工し、カムカバーに圧入。
カムシャフトのブッシュ摺動部分は研磨してありますので、専用のリーマーが使えないので、専用のラッピングロッドを製作して、ラッピング。トゥルトゥルに回るようになってO.K。
ピニオンシャフトはJIMS製の新品。ピニオンレースは虫食いが酷く大分ラッピングし.002”オーバーサイズのローラーを使います。
専用冶具を使いラインリーミングするのですが、大分大きくしたベアリングレースに冶具が対応せず使い物になりません。専用の冶具を製作します。





1965TRUMPH TR6






Eさんのトライアンフはホイールリム組みが終わり、タイヤ装着済み。
ブレーキドラムを取り付け、張り替えたライニング取り付け、ブレーキシューのあたりっぷりチェック。
トライアンフのフローティングカムはすぐにブレーキシュー全面であたり優秀ですね。
ホイールを取り付け、外装周り取り付け。
正解がよくわからない(もともとめちゃくちゃに付いていた)オイルタンク、バッテリーカバー、サイドカバーのラバーマウント部分の取り付けに苦労。





1970TRUMPH T120


アイドリングの戻りが悪い症状があったKさんのトライアンフは、スロットルワイヤーに癖が付き動きが悪いのが問題でありました。手直しし無事解消。
試乗を繰り返し、もう卒業であります。
