1978XLH1000 スターターモーター・ダイナモ

今日はアイアンスポーツの電気周りのチェックごと。


まずはスターターモーター。

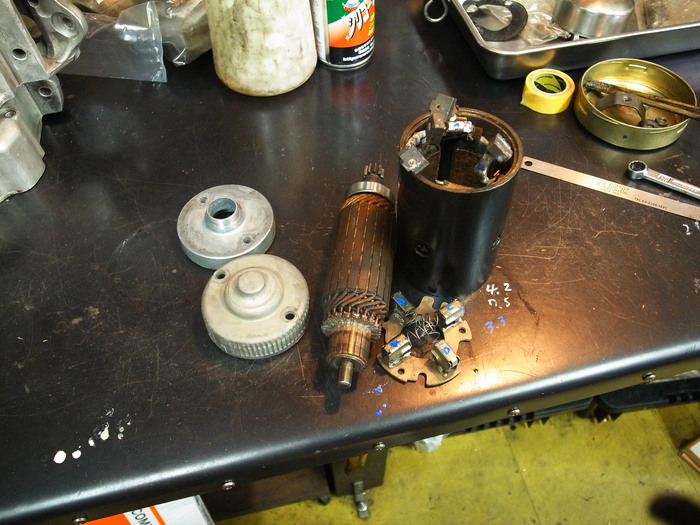

分解し清掃。

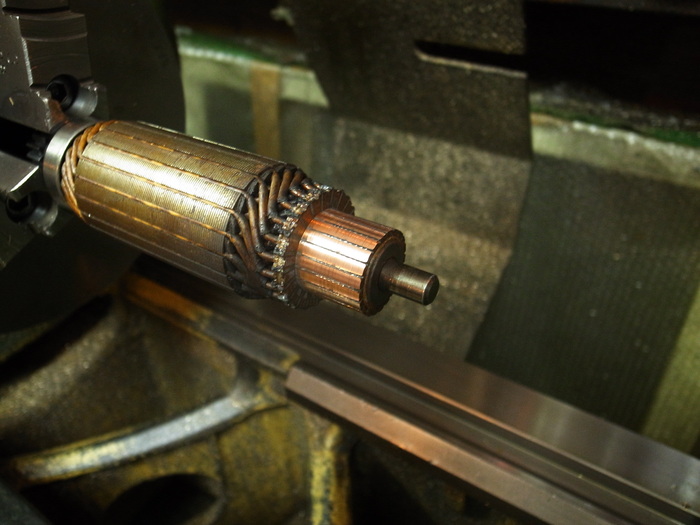

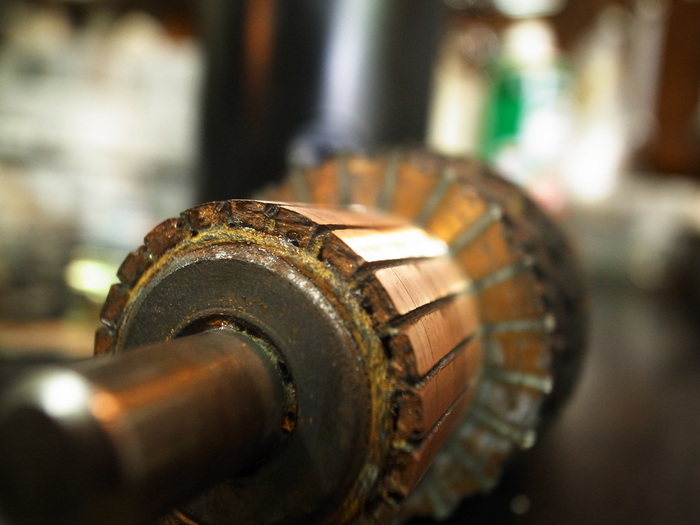

コミュテーターを軽く研磨し、セグメント溝にたまったカーボン除去。

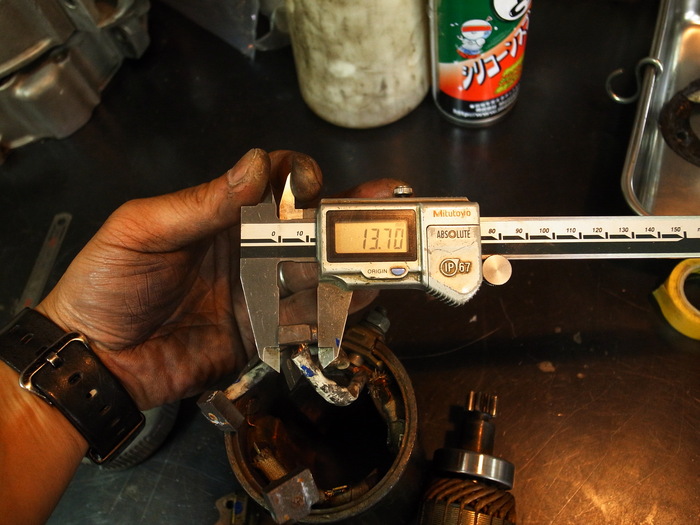

ブラシの幅は13.7mmで状態良し。リミットは6.4mm。
ブラシホルダーの穴位置関係とブラシの順番を間違わないように組みます。
ブラシの組む順番を間違えるとモーターは回らなくなります。

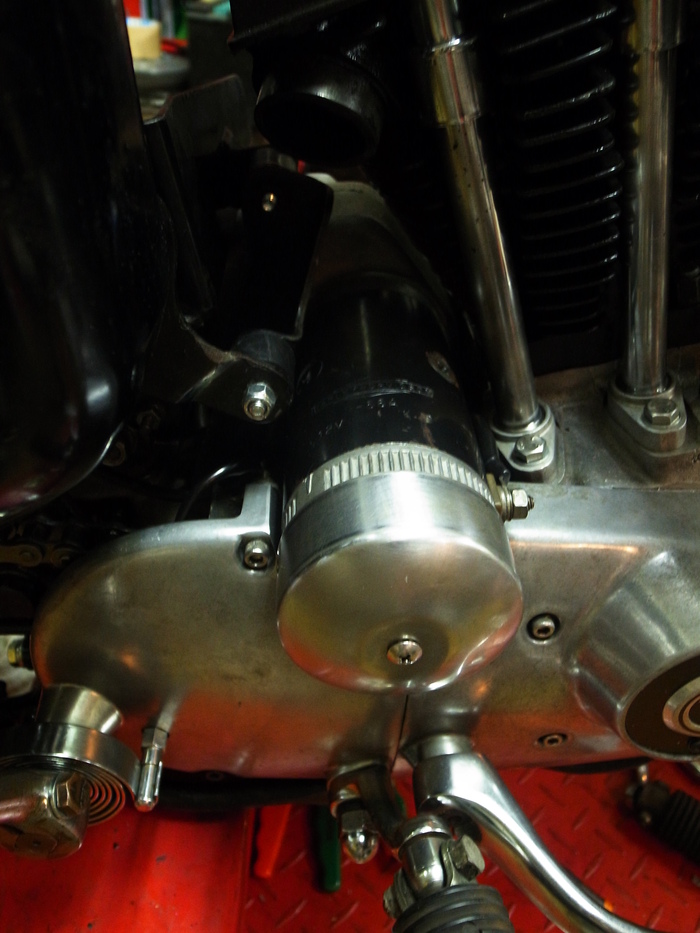

モータリングし問題なし。で取り付け。
アイアンのスターターモーター周りはオイルライン、スターターケーブル類が通るので、ごちゃごちゃしてなかかなか面倒です。




でこちらはダイナモのブラシ。

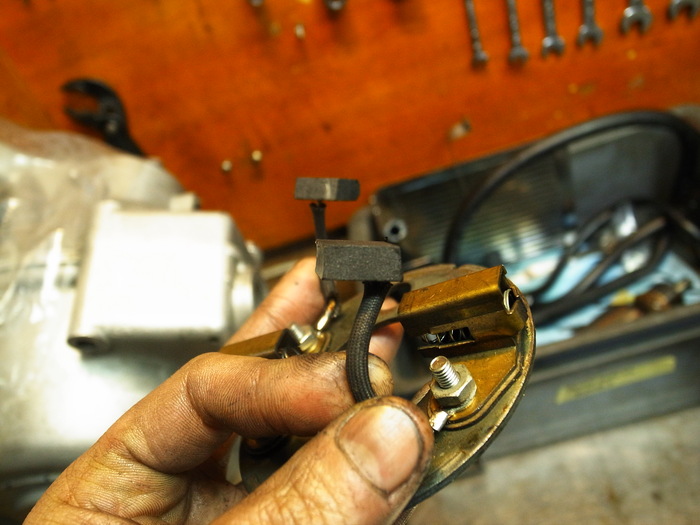

厚みは16.5mmで問題なし。ちなみに新品のブラシは17.3mm。

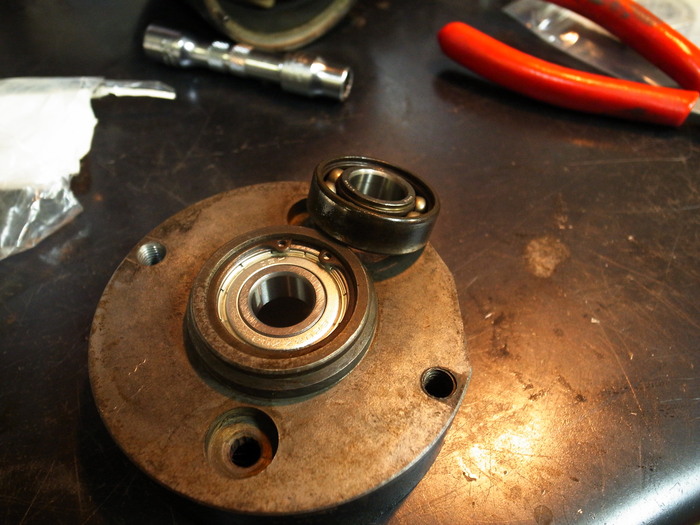

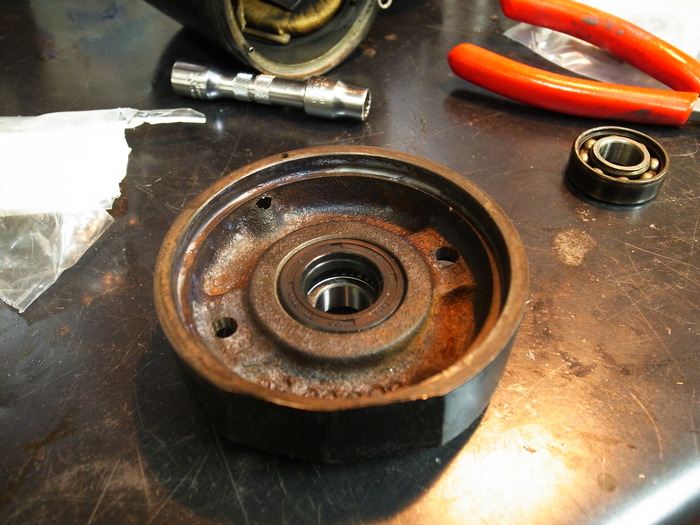

ガタがあったベアリングは交換。

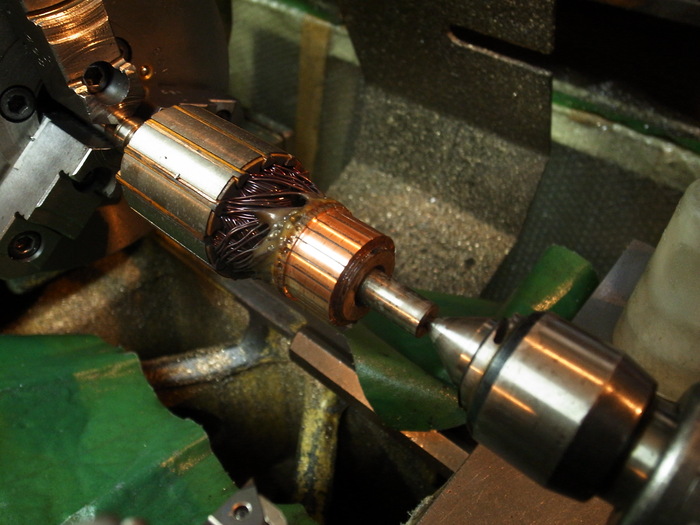

こちらも同じくコミュテーター研磨。セグメント溝のカーボン除去。

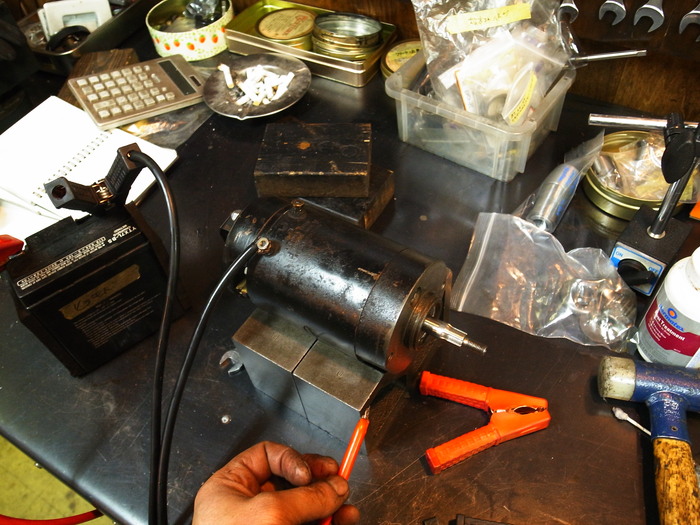

バッテリープラスをボディーに、バッテリーマイナスをF端子につけモータリング。
問題なくクルクル回りました。
モータリングチェックする際に正しい方向に電流を流さないと、電流の流れが逆転し発電しなくなります。
というわけで電気周りO.Kです。
