2016年 06月 21日

1937EL1200 オイルポンプ

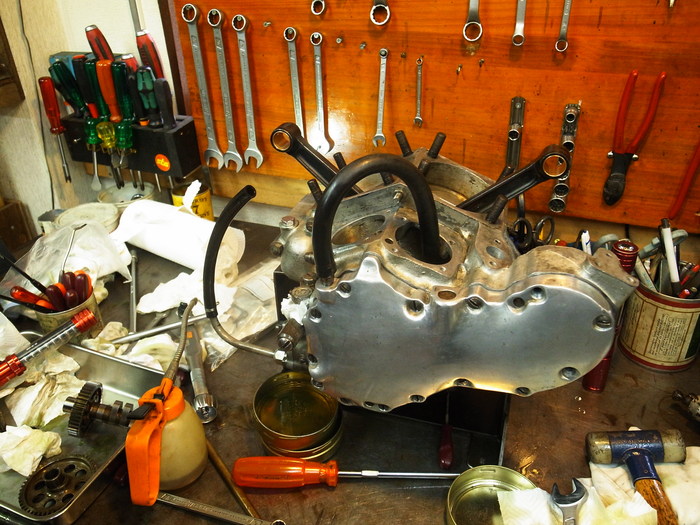

今日はWさんが新たに持ち込んだナックルヘッドエンジンのお話。
こちらのエンジンは以前にちゃんとしたショップさんでオーバーホールしたもの。
クランクビッグエンド部、スモールエンドブッシュ、クランク芯だし、30年代ナックルの分割ピニオンシャフトは40年代のものに交換。30年代の止まりにになっている面倒なベアリングレースは40年代クランクベアリングレースに交換してあります。またカムブッシュ、ピニオンブッシュ、ブリーザーギア周りもやってあり、エンジン問題なくうちではやりません。

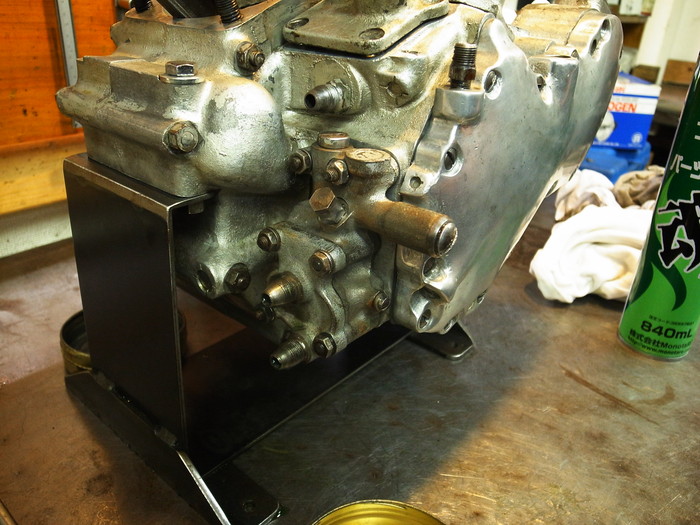

ただひとつ問題は、オイルを回すとオイルポンプスタッド(オイルポンプカバー右上)からオイルが漏れてきます。オイルポンプスタッド自体はカムギアボックスに貫通していないので、そんなとこから漏れてくるはずはないのですが・・・。

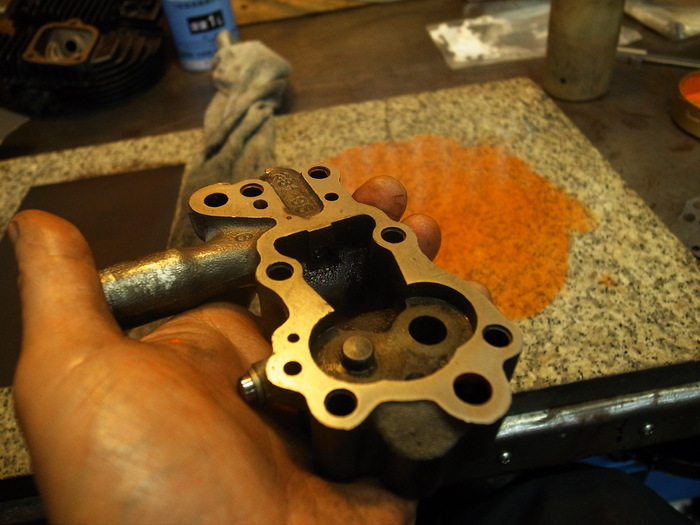

まずはボディー面が出ていないのではと疑い、アイドラギアシャフトをずらし面研。

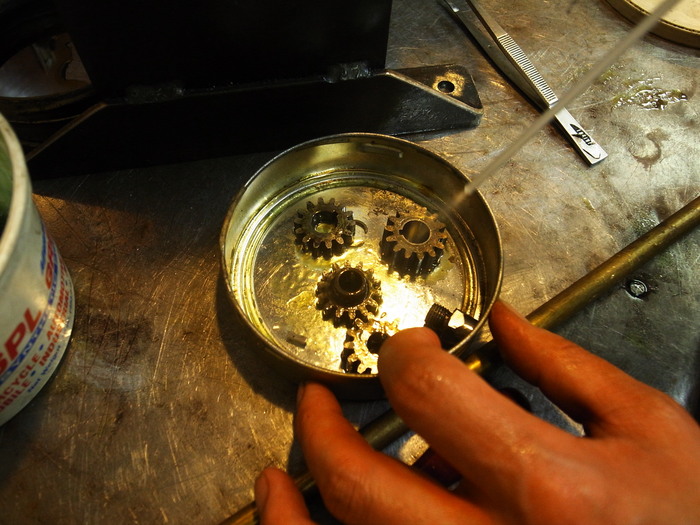

オイルポンプボディー(内壁)、ギアともに状態よし。


オイルを流しチェック。

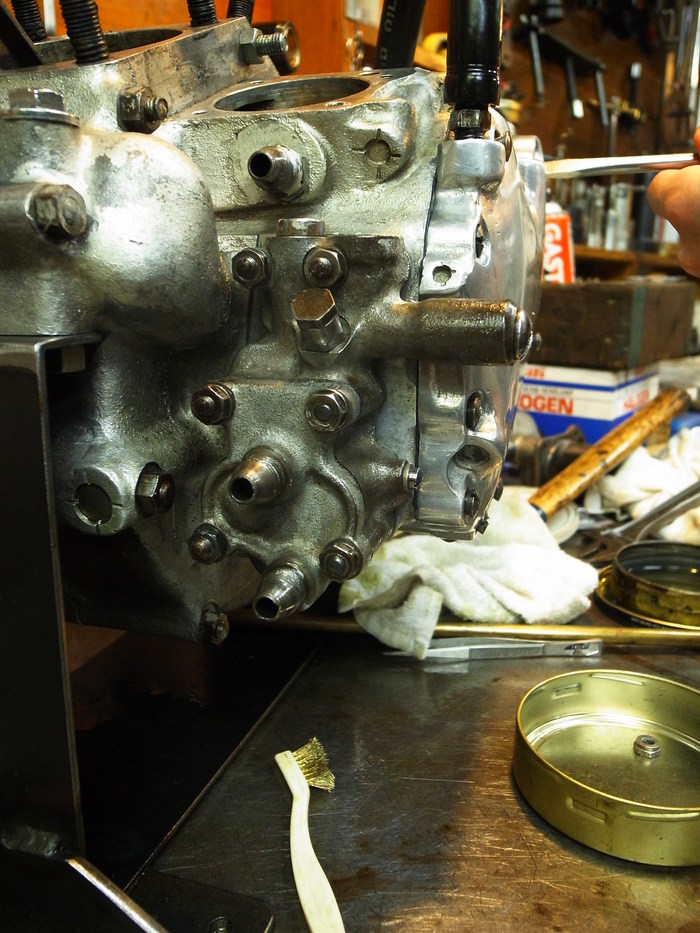

やはりスタッドからもれてきます・・・。



なんやかんやと原因追求。
スタッドボルトマウント穴に巣穴が。。。オイルプレッシャースイッチの穴下の巣穴が通じています。
犯人はこいつだ。




ということで、以前Mさんに頂いた高級板金半田(高熱でもなかなか溶けないやつ)を使い巣穴を埋めます。
オイルを回しチェック。O.K漏れません。

とまぁ、なんやかんやと原因追求作業で一日がかりでありました。
