2016年 06月 19日

土曜日の授業風景


1980XLH1000



Iさんのアイアンスポーツ。

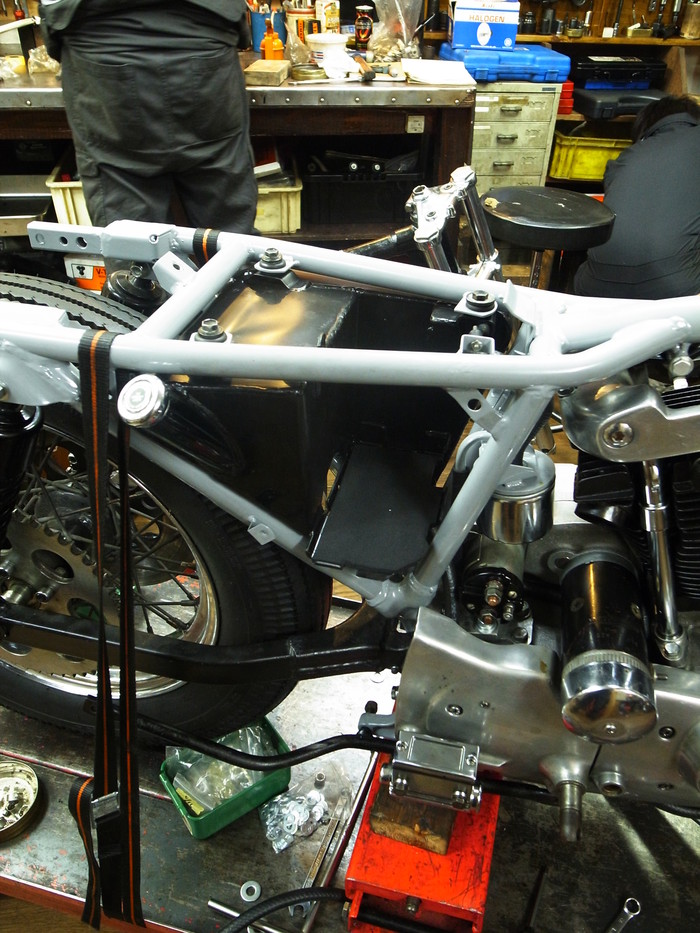

オイルタンク化粧直し後、タンクマウントグロメット交換し取り付け、オイルホース引きなおし。
手に入れてサイアミーズマフラー仮組み、必要なパーツを選出します。







1955FL1200



Yさんのパンヘッド
前回タイミングギア周り、オイルポンプ仮組みしてオイル回りチェックして問題なかったので、今回本組み。
改めてギアの、回りっぷりをチェックしつつオイルポンプを組み、規定トルクで締め付け。
状態良かったタペット周り、スラストチェック済みのカムシャフト取り付け、エンジン腰下フレーム搭載。








1970XLH900




Tさんのアイアンスポーツ。

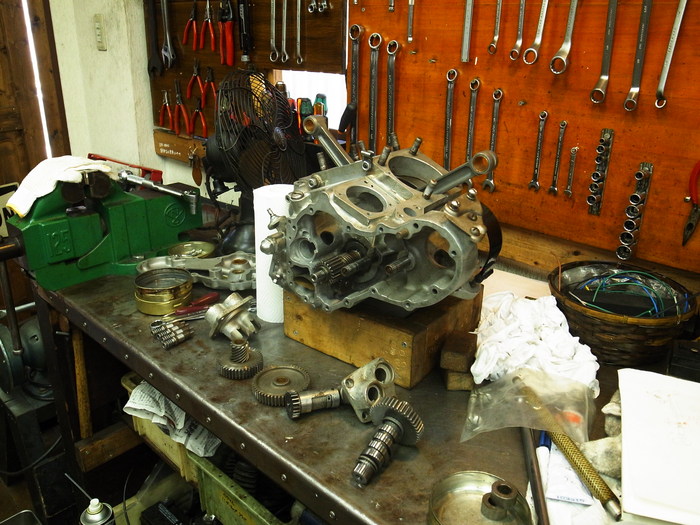

前回カムブッシュ入れ替え後、スラスト調整が終わりピニオンシャフト周りの作業。
まずドライブ側クランクシャフトベアリング取り付け。両ケース合わせドライブ側ベアリングを軸にタイミング側ベアリングレースラッピング。レース状態良くほとんど研磨せずO.K。
ラッピングしたタイミング側ベアリングレースを軸にピニオンブッシュリーミング。
カムシャフト、ピニオンシャフト、ピニオンベアリグ取り付け、タイミングギア周りの回りっぷりチェック。
