1958陸王750RTⅡ 腰上分解・計測作業

エンジン修理依頼の陸王750後期型のものです。
点火は機械式の自動進角。クラッチはハンドクラッチ、ギアチェンジはフットシフトになっています。

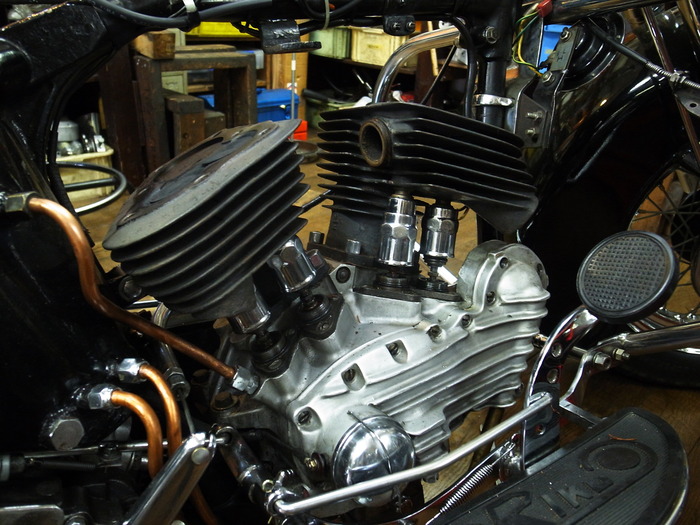

まずは腰上分解。

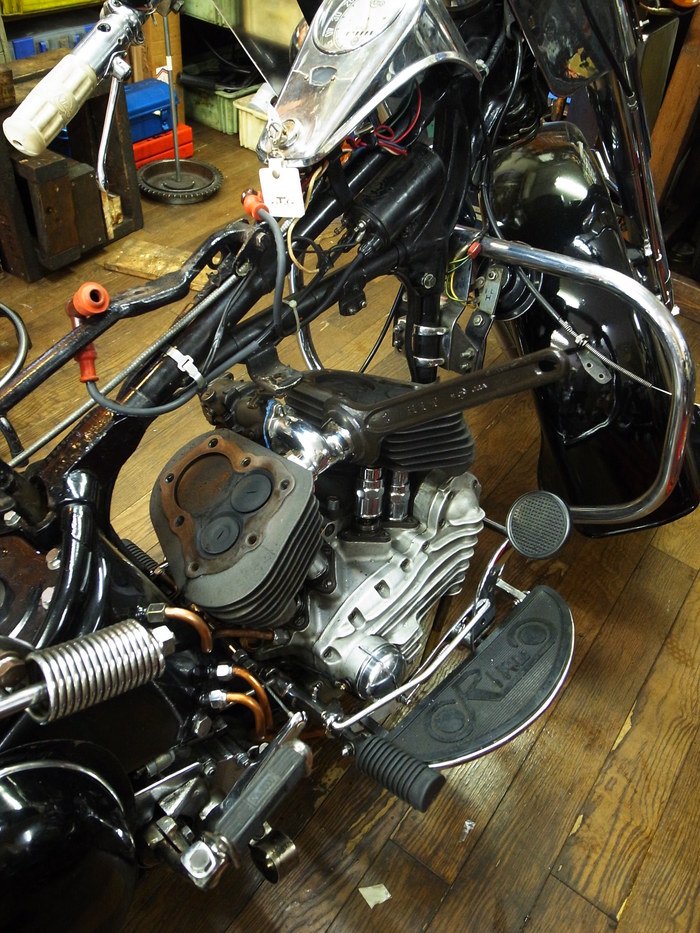

ヘッドを外し、キャブ・マニホールド取り外し。マニホールドナットは1-7/8”

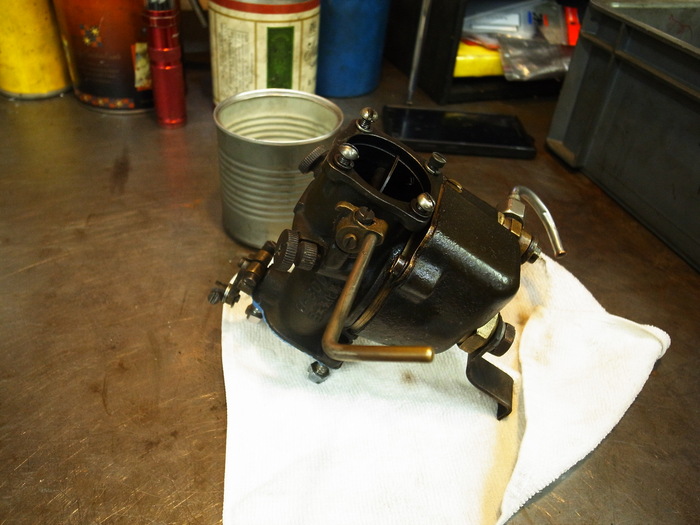

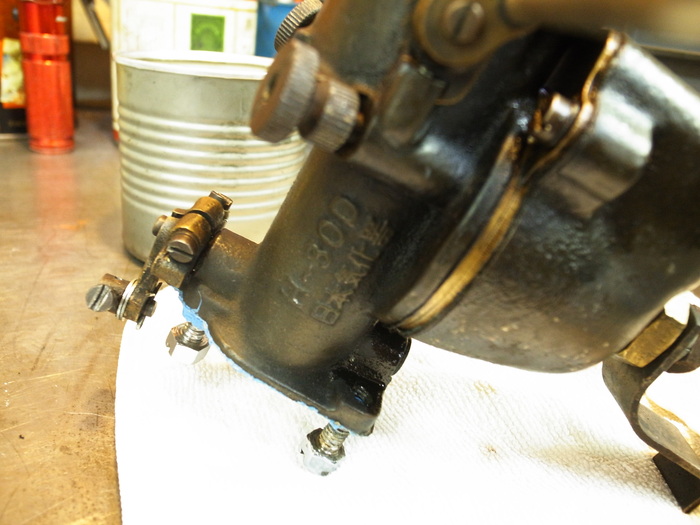

キャブレーターは日本気化器。



カバー自体がねじになっているタペットカバーを回し持ち上げ、シリンダー抜き取り。

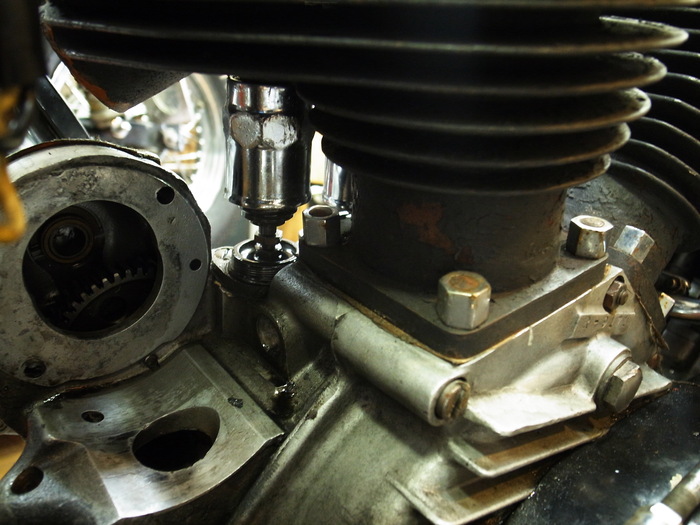

シリンダーベースナットを取る際にダイナモを取る必要があります。

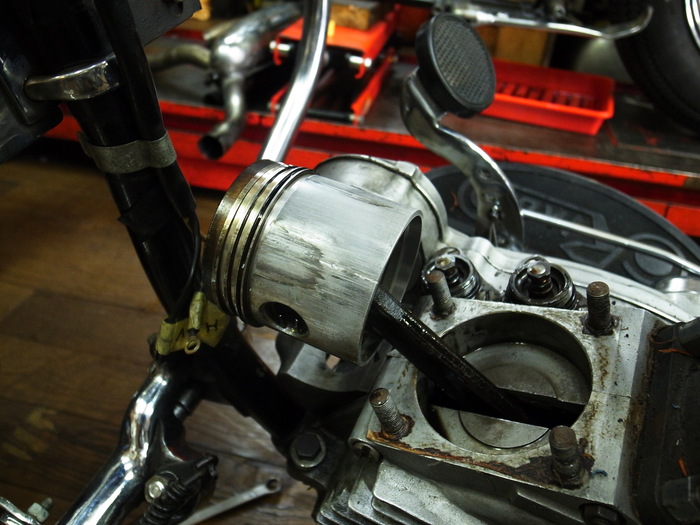

ピストンお目見え。

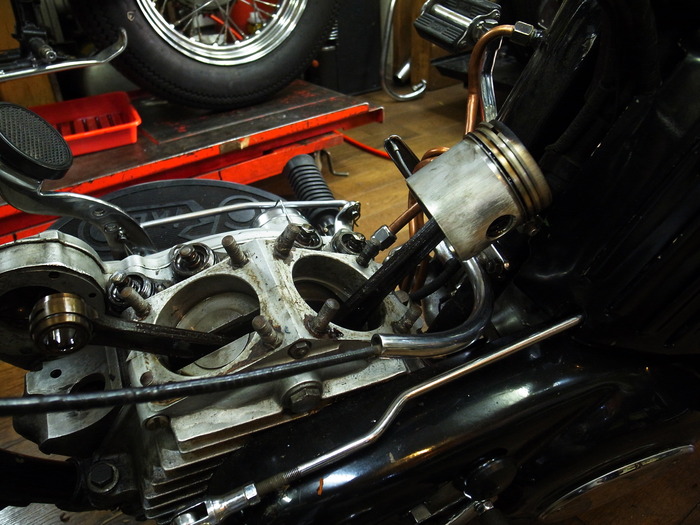

残念ながらフロント、リア共に抱きつき跡あり。

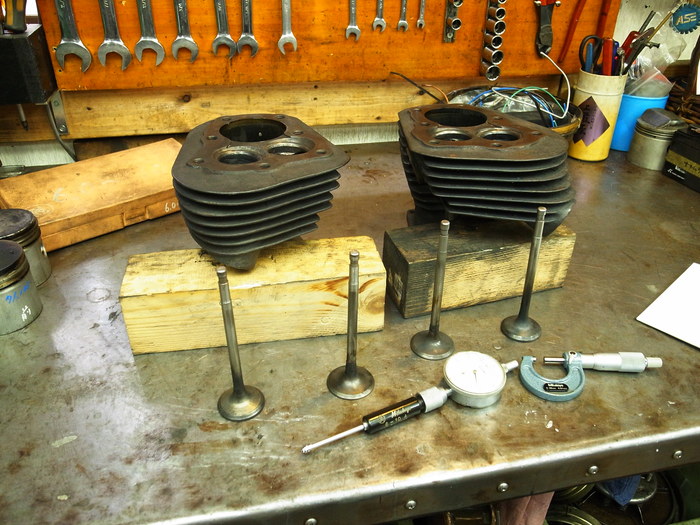

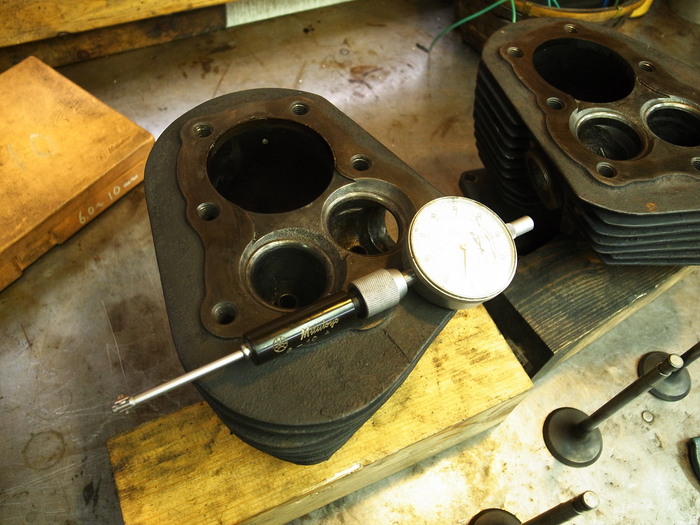

シリンダー・バルブ計測。
入っていたピストンは.060”o.s
シリンダーはピストンに対し大きいところで0.17mmと広がっています。

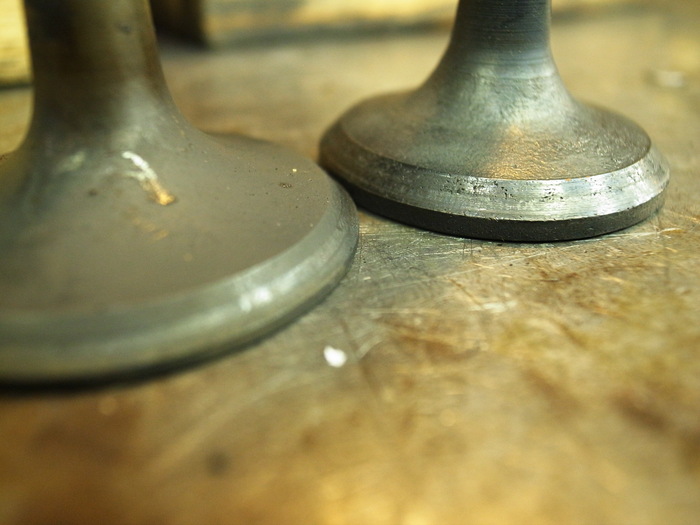

バルブステムとバルブガイドのクリアランスはほぼすべて0.08mm程度で、サイドバルブのクリアランスとしては良好。バルブの傘は減っております。

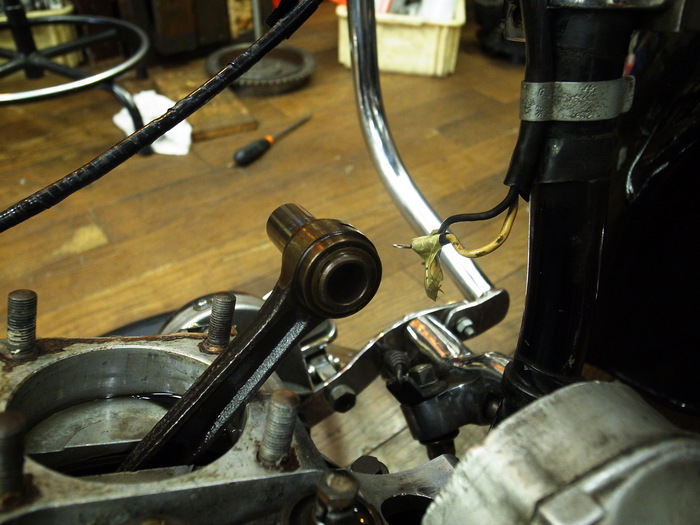

スモールエンドブッシュとピストンピンはガタガタ・・・。
コンロッドビッグエンド部のガタはスモールエンド部で計測。
コンロッドナイフ側で3.2mm フォーク側で1.2mmと大きい。
ビッグエンドのクリアランスとしては0.1mmほどあると思われます。
これは腰下もやる必要があるでしょう。
