1982TRUMPH T140ES ギアボックス周り・腰下搭載

卒業間近のNさんのトライアンフですが、随分とブログに上げていなかったので、一挙紹介予定。
というわけで、今日はミッション周り。

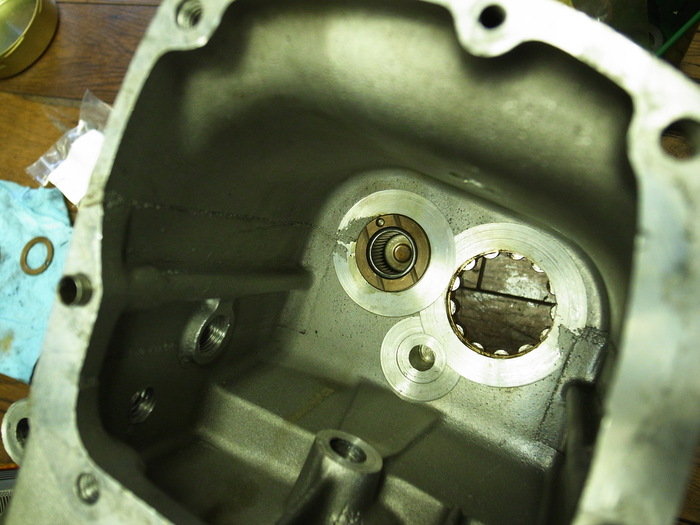

まずはケース側、ギアボックスインナーカバーのメインシャフト、レイシャフトベアリング交換。
ハイギアブッシュベアリングはローラーです。




ハイギアの軸受けは左右ともにニードルベアリングになっています。
内掛けプーラーで抜き取るのですが、ニードルベアリング(シェル形の外輪がついているタイプ)は抜き取る際に破綻することが多いので嫌です。
こちらもベアリング交換し、スプロケットを仮組みして一応スラストチェック。


レイシャフトは新品スラストワッシャー(厚み2.3mm)をいれスラストチェック。スラスト量0.15mmに。




はじめてやる5速ミッション、シフターフォークの位置関係、カムプレートの動きを確認しギア周り組み付け。
組み付け手順も考えつつ。




アウターカバーアッセンブリーを組み付け、キックスターターの作動チェック。
ソフターペダルを仮組みして、ギアチェンジチェック。



問題なく腰下完成。

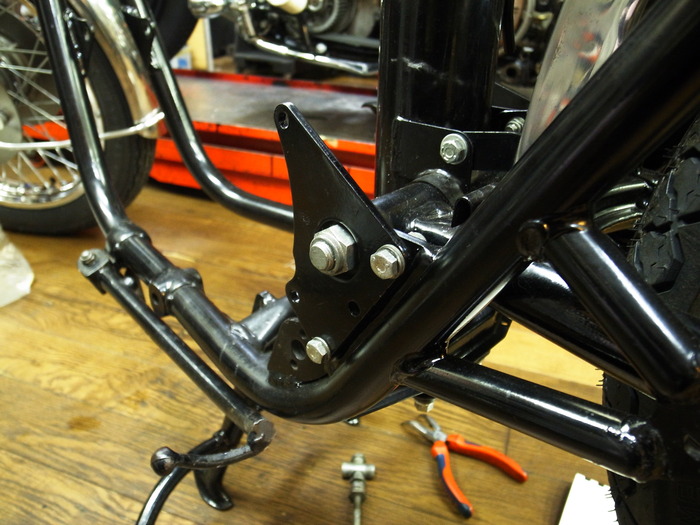

フレームにエンジンを搭載する前に、リアモータープレート、マウントカラーなどを仮組しチェック。
右側のリアモーターマウントはRブレーキペダル周り、マスターシリンダーが共止め。なかなかややこしいです。


エンジン搭載。


エンジン下側のマウントボルトにもカラーが入り、左右で長さが違います。
また、プライマリーチェーンアジャスターも先に付けておかないと、後から入りません。



といったところで今日はここまで。
