2016年 06月 04日

1943WLC750 コンロッド

今日はHさんのWLC、コンロッドのお話。

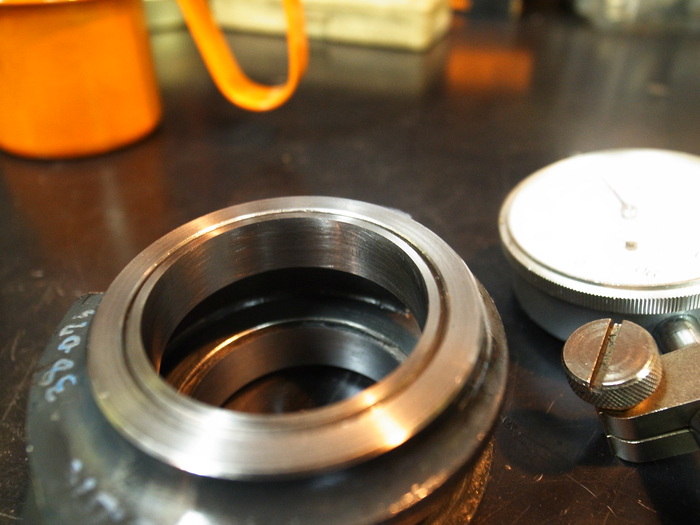

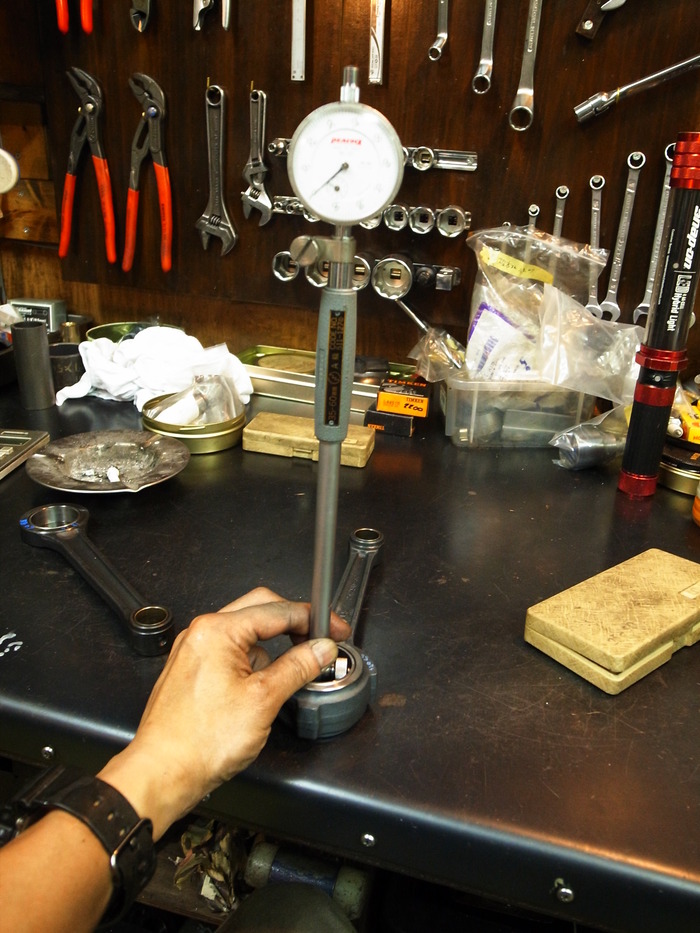

まずはビッグエンドベアリングレース計測。
ナイフ側内径とフォーク・タイミング側、ドライブ側それぞれ寸法が違います。
ナイフ側は38.07mm~38.10mmと差異0.03mm
フォーク・ドライブ側38.075mm~38.095mmと差異0.02mm
フォーク・タイミング側38.09mm~38.12mmと差異0.03mm
随分バラバラです。

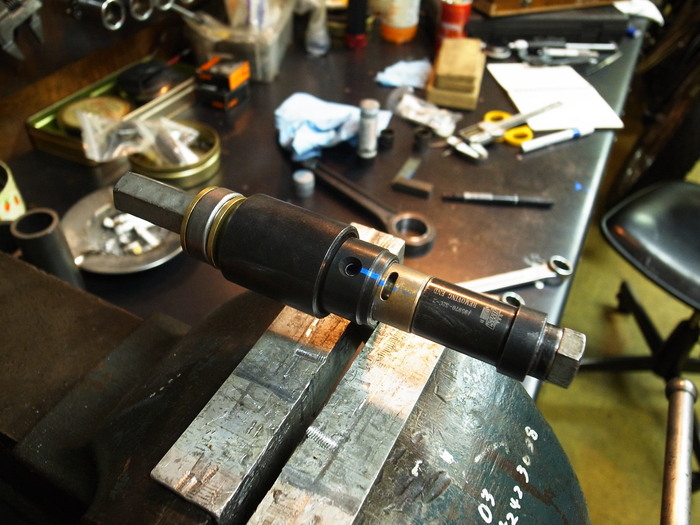

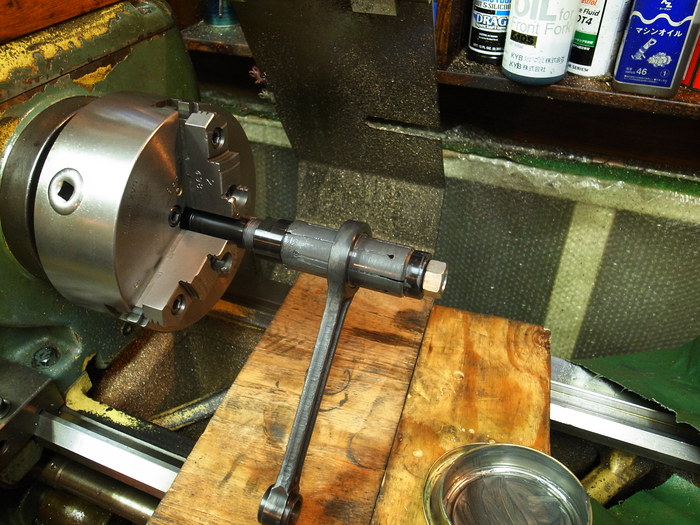

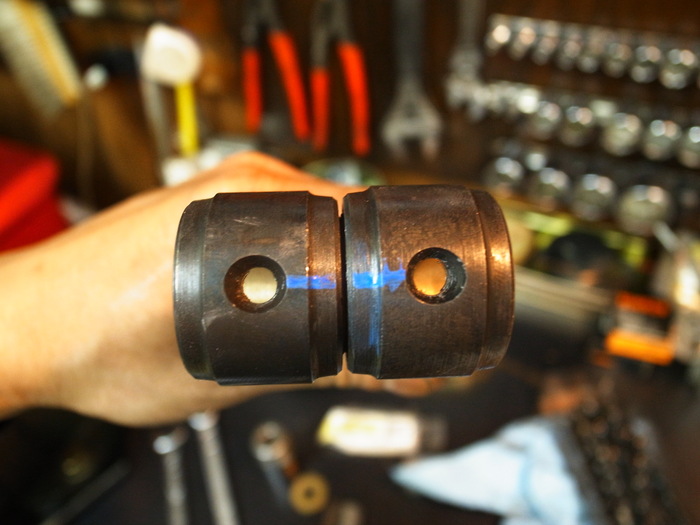

ラッピングしそれぞれ真円に。特にフォーク側の左右を均等にするのに苦労しました。
ともあれナイフ側38.11mm、フォーク側はドライブ・タイミング側ともに38.14mmに。




スモールエンドブッシュ交換。
コンロッド穴は楕円少なく良好。

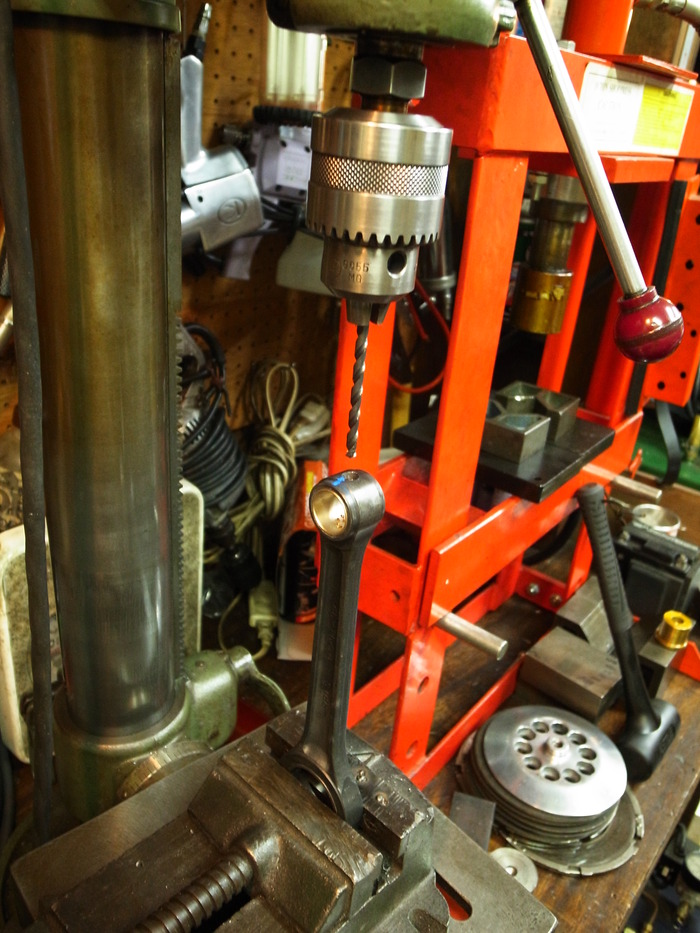

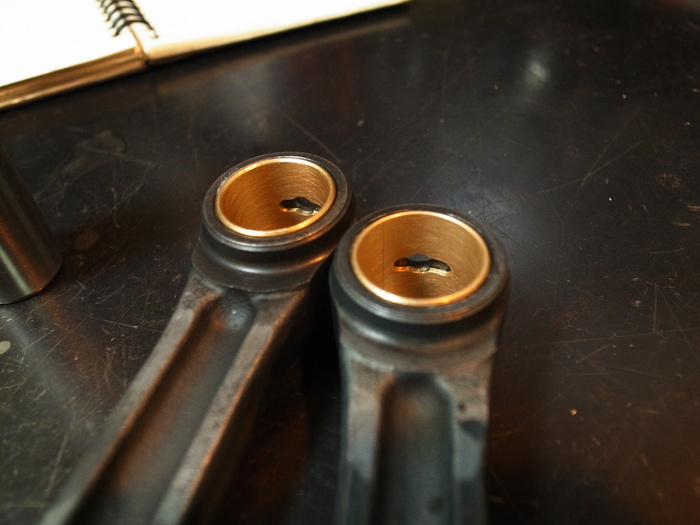

JIMS製のブッシュ圧入後、オイル穴を調整。

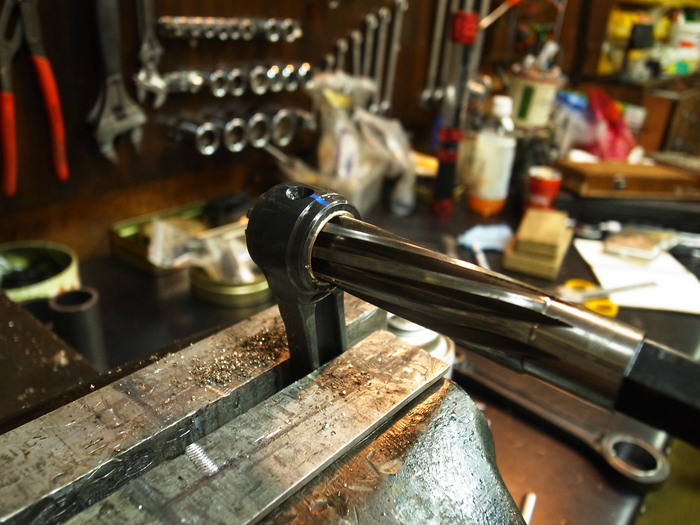

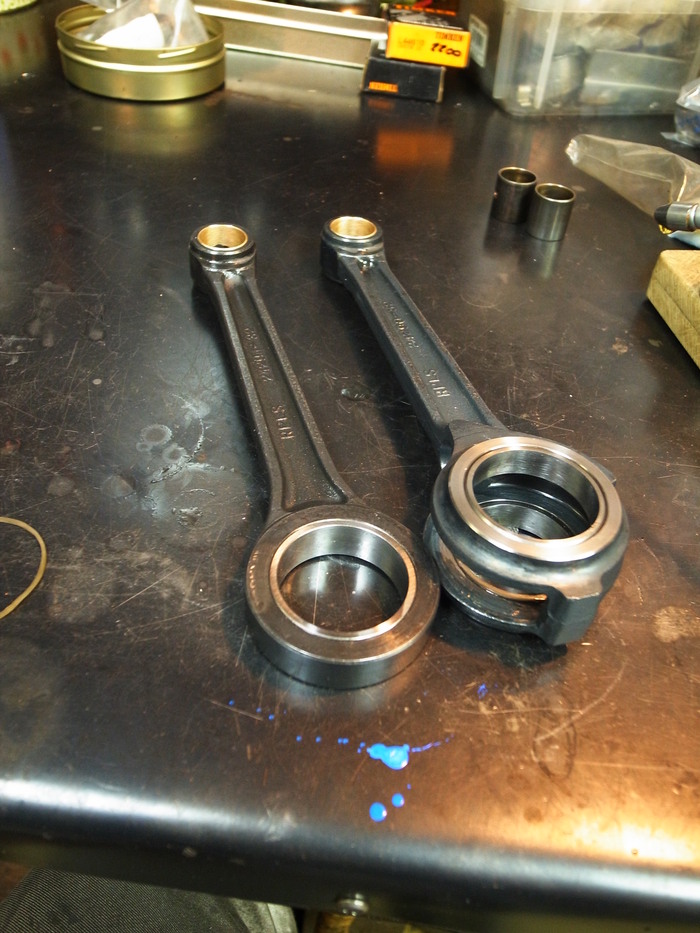

リーミング&ホーニングして完了。
次回クランク芯出し。
