1971FX1200 タイミングギア


今日はKさんのショベルヘッド、タイミングギア周りのお話。

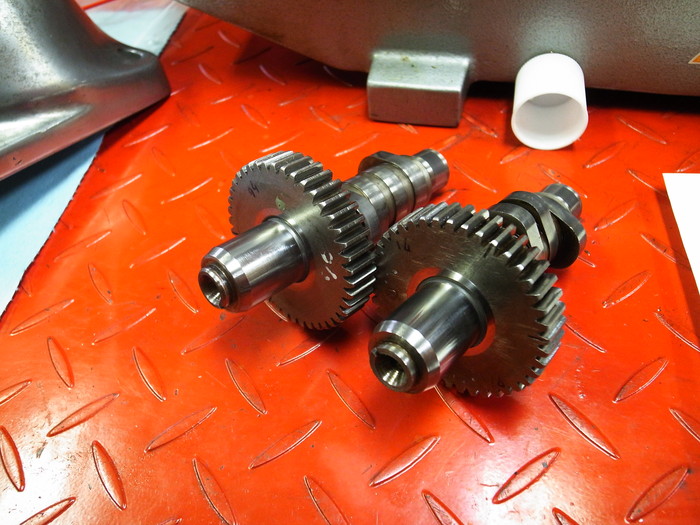

まずはカムギアシャフト。
ブッシュ側シャフトが段減りしてしまっていたので、芯を拾い切削研磨。
オイルシールはギリギリ利くかしら。



シャフト径が小さくなりましたので、専用リーマーが使えません。
それぞれのカムシャフトにあわせ専用ラッピングロッド製作。







カムブッシュもそれぞれ、カムシャフト、ピニオンシャフト、カバー側にあわせ単品製作。

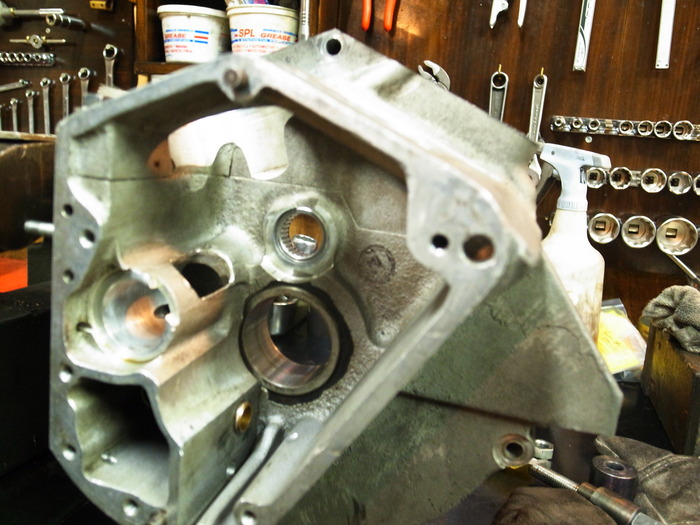

ダウエルピン溝、オイル穴を開けブッシュ圧入。

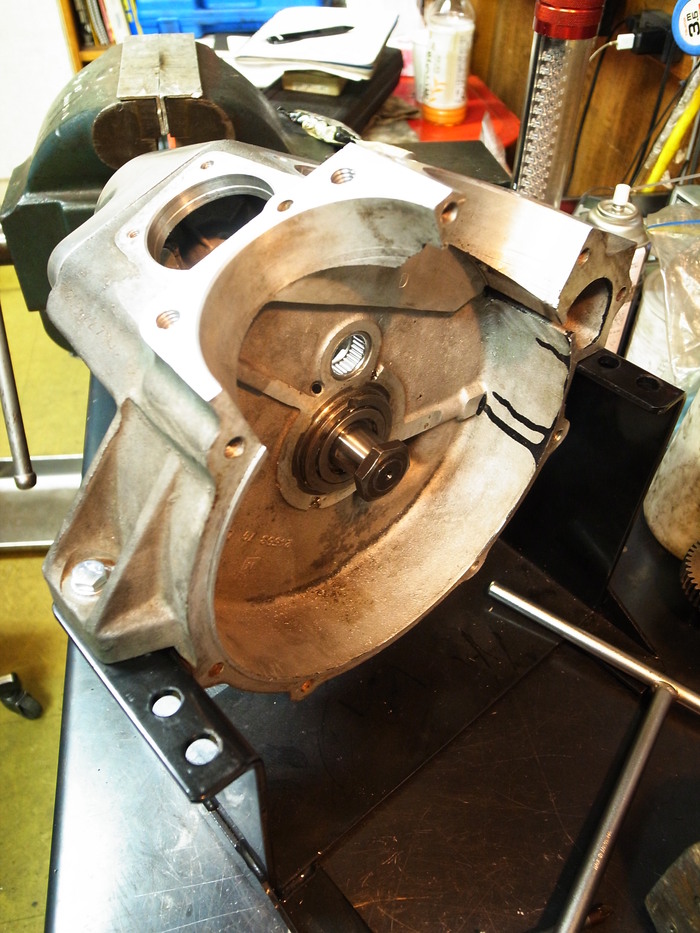

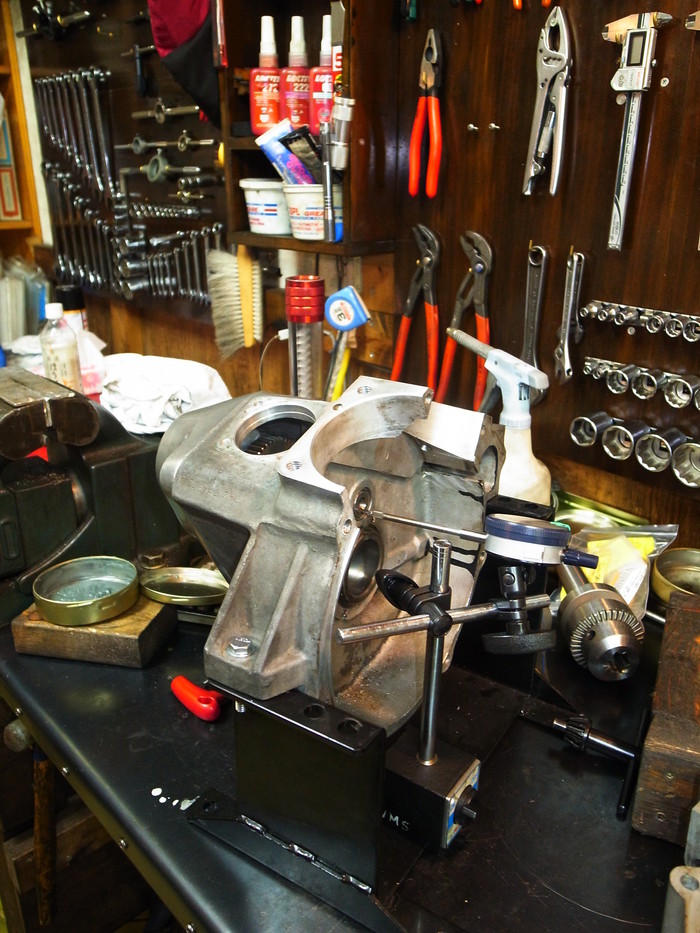

カムベアリング交換し、ケースとカバーを合わせ、ラインを出しラッピング。
カムシャフトがスルスルに回るようになったところで、カムスラスト調整。
元々ついていたシムでスラスト量0.08mm。





ピニオンシャフト、ブッシュの受け部はブッシュが当たっていた部分は減り、先端部のブッシュがあたっていなかったところは、太っています。先端部だけ切削。
シャフトベアリング受け部、アウターレースは状態良し。
STDローラー(6.35mm)を入れクリアランス0.02mm

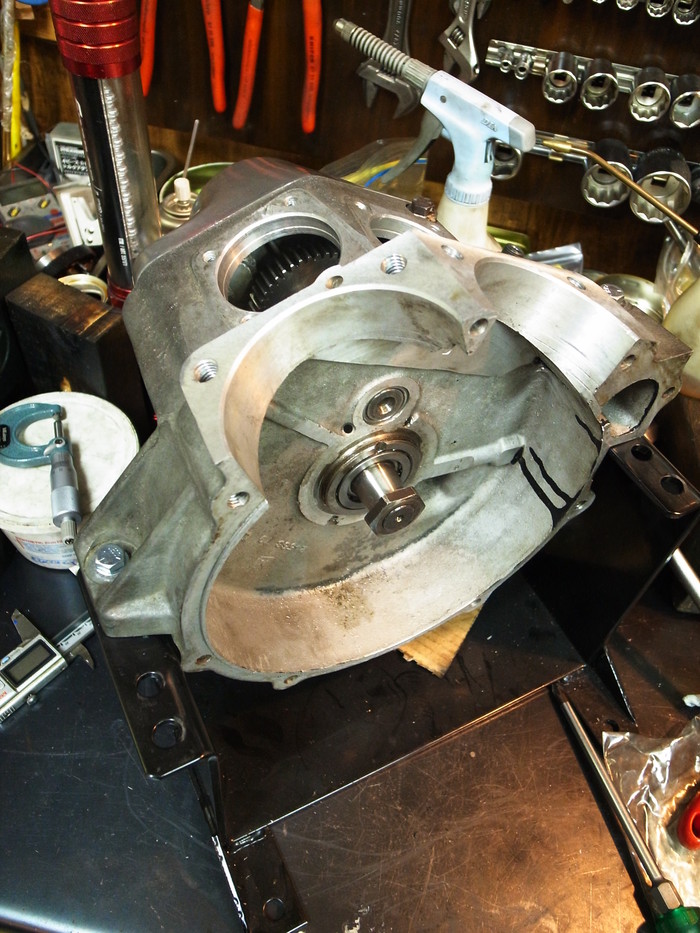

ベアリング、シャフトを組み、ケースとカムカバーを合わせピニオンブッシュ側、少々ラッピング。

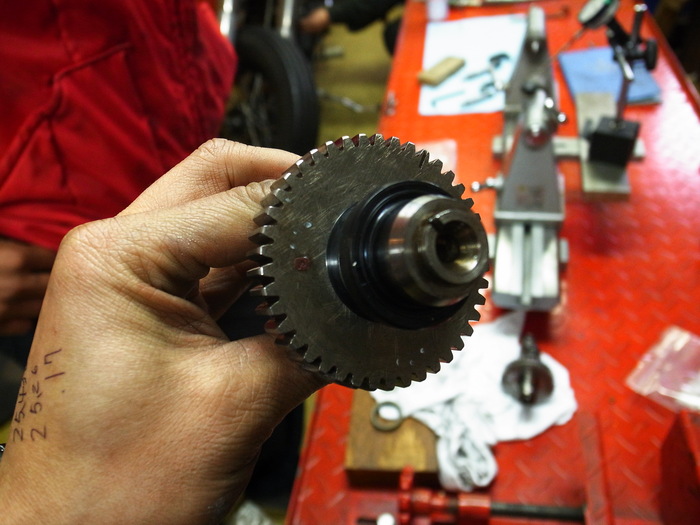

ラッピング作業終わり、カムギア・ピニオンギアを組み回りっぷりチェック。
渋くなるところなど無く問題なし、O.Kです。
