1970XLH900 クランクケースねじ修正

今日はアイアン2人組みの授業、Tさんのアイアンスポーツメインでお話します。
清掃作業が終わり、ケース周りの修正作業から。

1970XLH900 クランクケースねじ修正_a0248662_21575598.jpg

1970XLH900 クランクケースねじ修正_a0248662_21581644.jpg

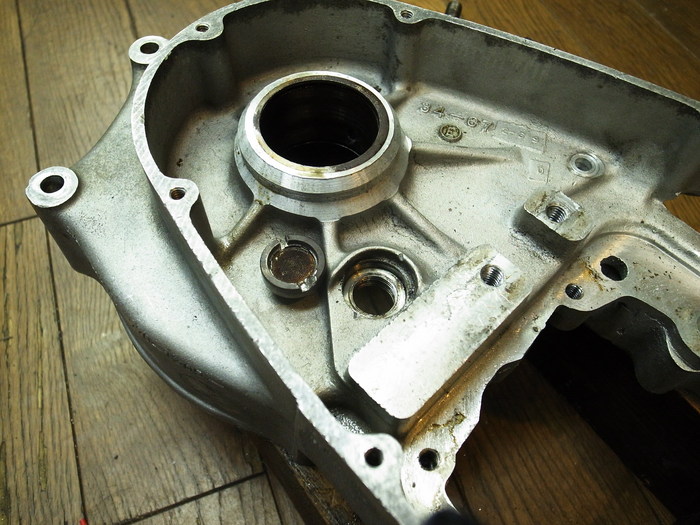

76年まで使われていたトランスファーバルブ(ワンウェイバルブ)こいつが駄目になるとエンジン内のオイルがプライマリー側に入ってしまいます。また殆どのものがしっかり留まっていて、車上で抜くのが困難です。
分解したついでに抜き取り、メクラ螺子を付け、他からブレーザーをとります。


1970XLH900 クランクケースねじ修正_a0248662_21584359.jpg

1970XLH900 クランクケースねじ修正_a0248662_2158532.jpg
1970XLH900 クランクケースねじ修正_a0248662_21592467.jpg

1970XLH900 クランクケースねじ修正_a0248662_21593566.jpg

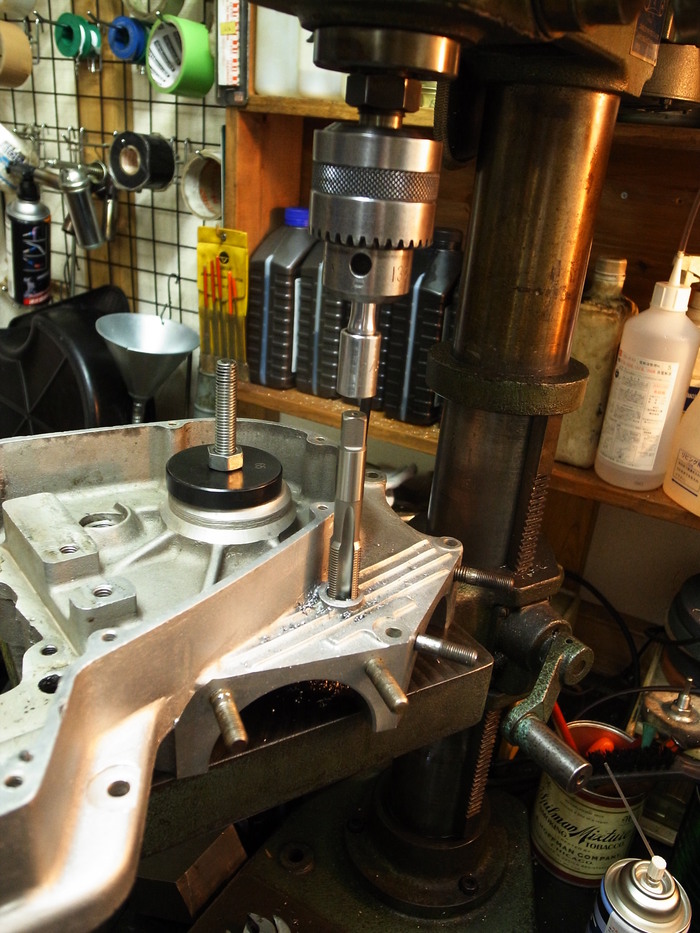

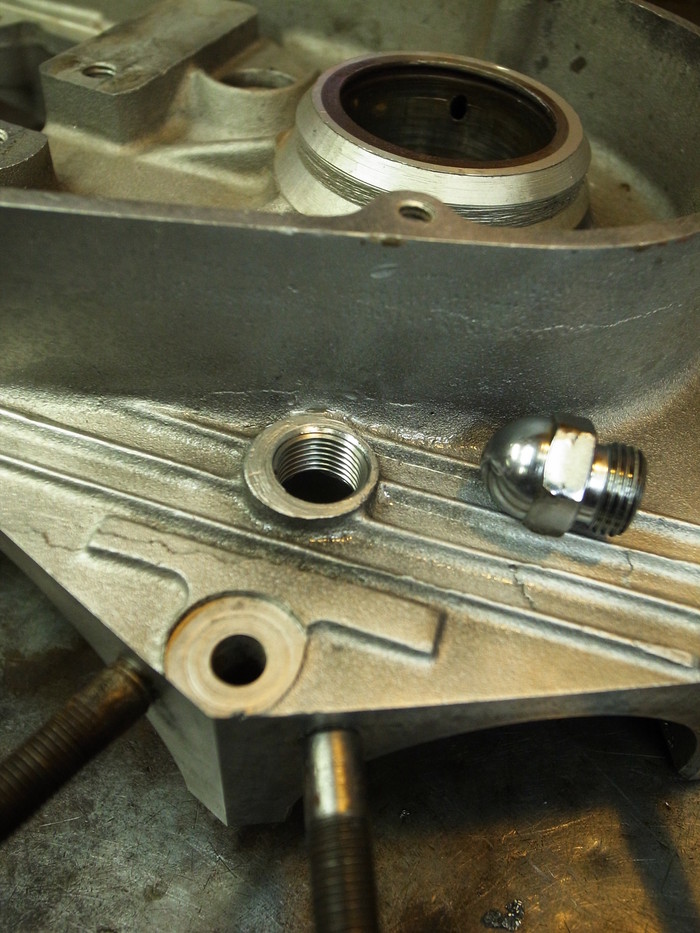

まずはタイミングホールの雌ネジ山修正。
きれいさっぱりねじ山が無くなっていまして、しかも少々オフセット気味に穴が開いています。
大分穴が広がっており下穴ギリギリ。ともあれしっかり螺子が切れインサートを入れます。
ネジサイズ5/8”-18UNF
一応、エンジン組み付け後タイミングマークの位置を分度器で確認します。





1970XLH900 クランクケースねじ修正_a0248662_21595663.jpg
1970XLH900 クランクケースねじ修正_a0248662_220630.jpg
1970XLH900 クランクケースねじ修正_a0248662_2203185.jpg
1970XLH900 クランクケースねじ修正_a0248662_2204670.jpg

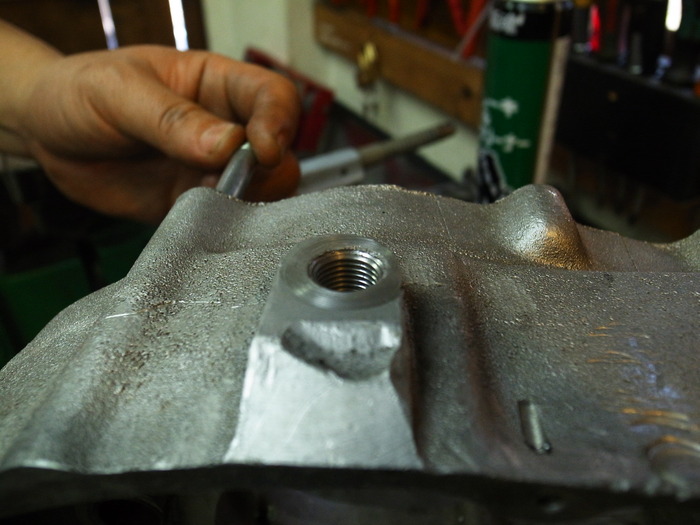

こちらもお決まりのプライマリー側ドレンボルト。
ねじ山の半分がすっかり無くなり、長いボルトが入ってました。
純正のドレンボルトの首下の長さが短すぎるのです。

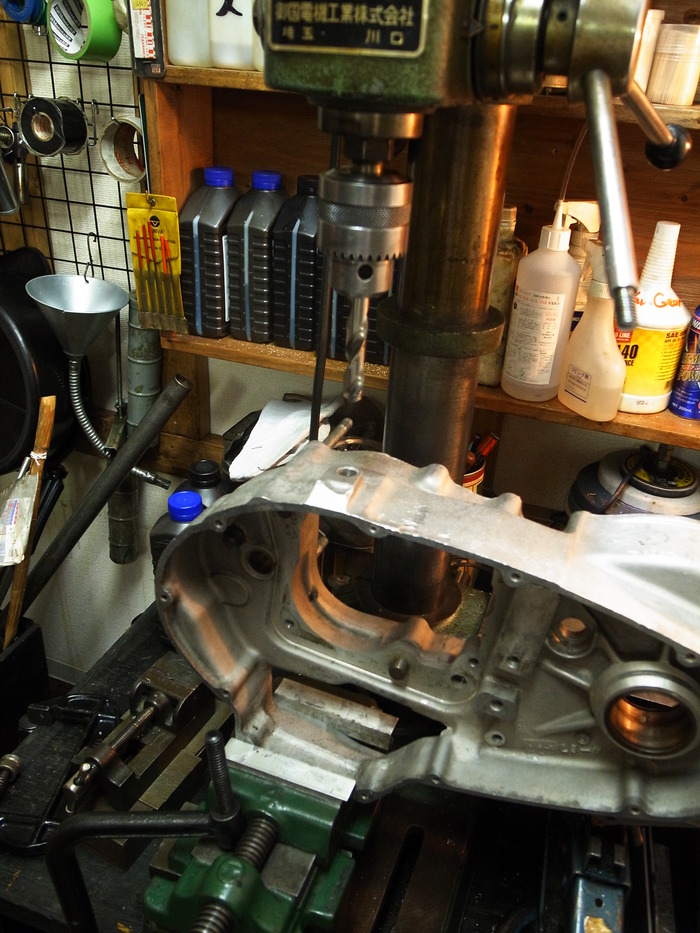

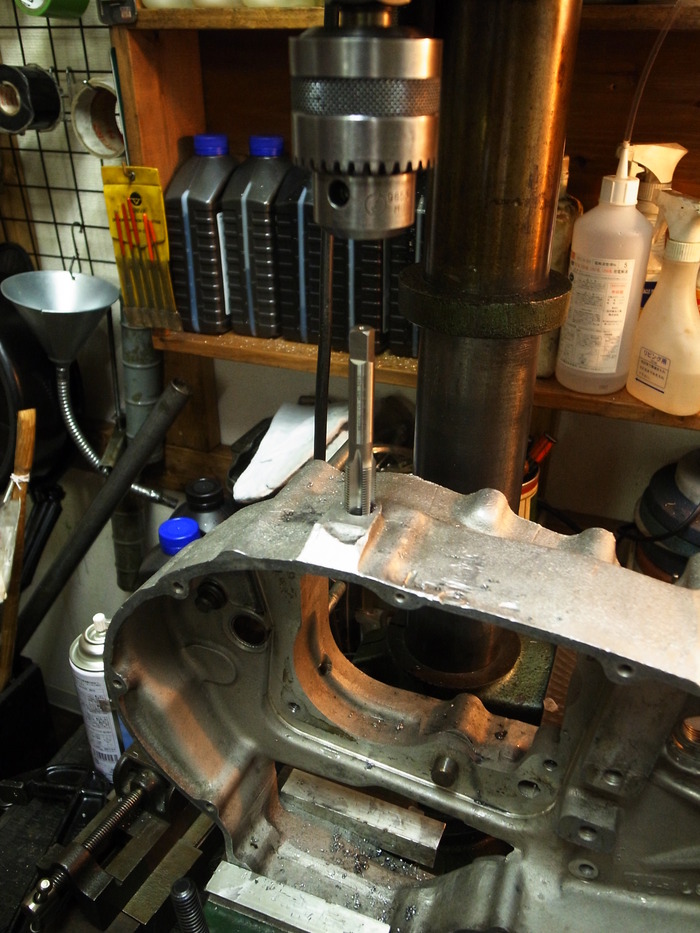

ボール盤にネジ穴部が垂直にくるようにセットアップして、下穴を開けタップ立て。

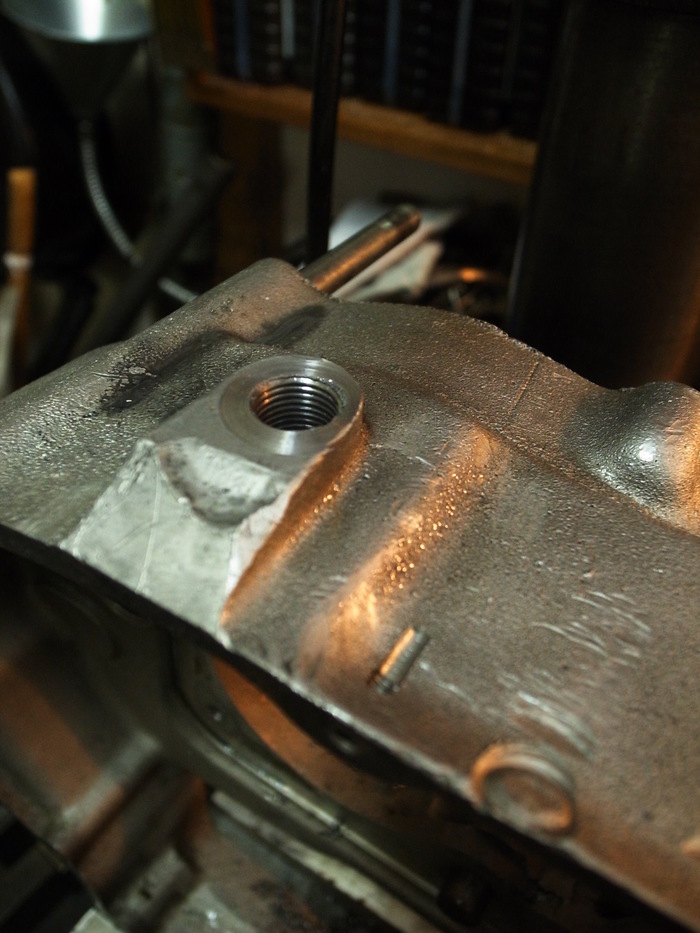

そのままの位置で座面だしし、インサートコイルを入れます。
ネジサイズ1/2”-20UNF


1970XLH900 クランクケースねじ修正_a0248662_2211280.jpg
1970XLH900 クランクケースねじ修正_a0248662_2212452.jpg

1970XLH900 クランクケースねじ修正_a0248662_2214135.jpg
1970XLH900 クランクケースねじ修正_a0248662_221551.jpg

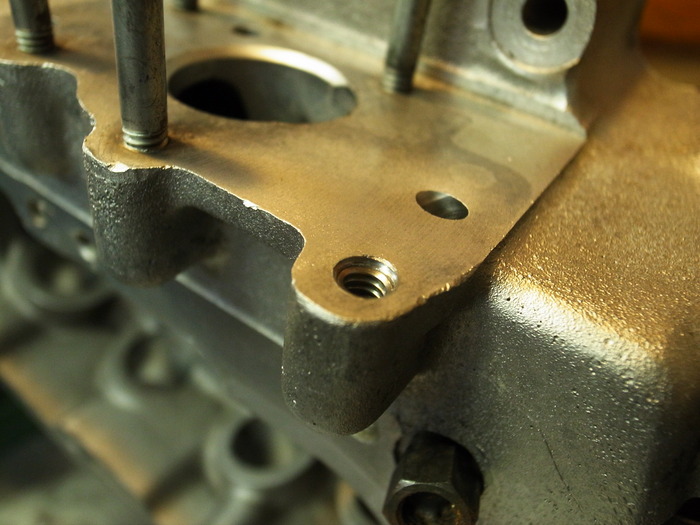

オイルポンプマウントスタッドのネジ山修正。
ここのボルトが真っ直ぐ入らないと、オイルポンプボディーが入らなくなります。

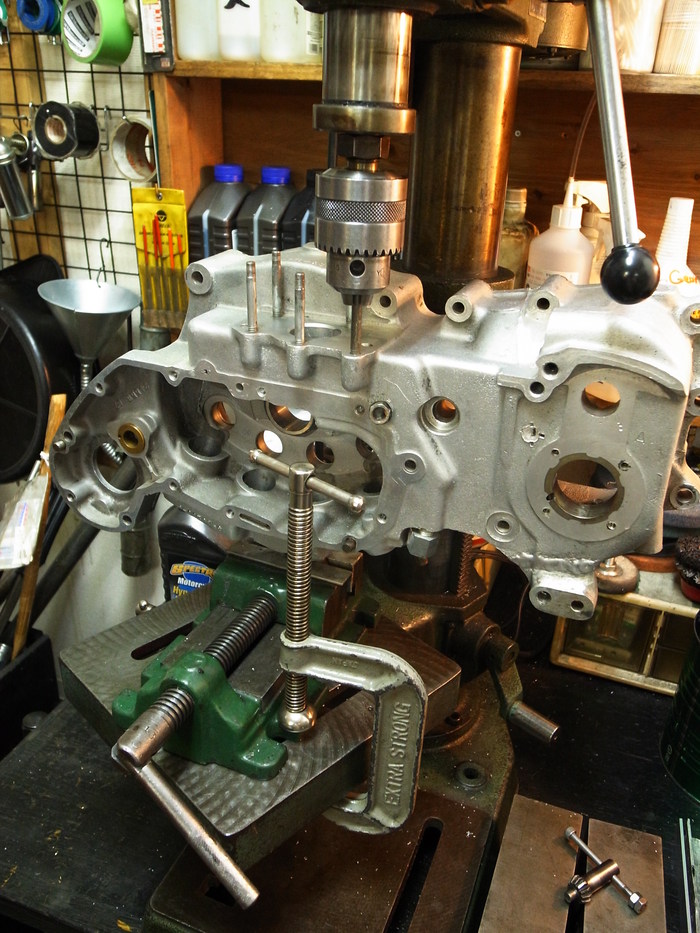

残っているねじ山にスタッドを入れ、それを基準にしてセットアップ。同じく下穴&タッピング&コイル入れ。

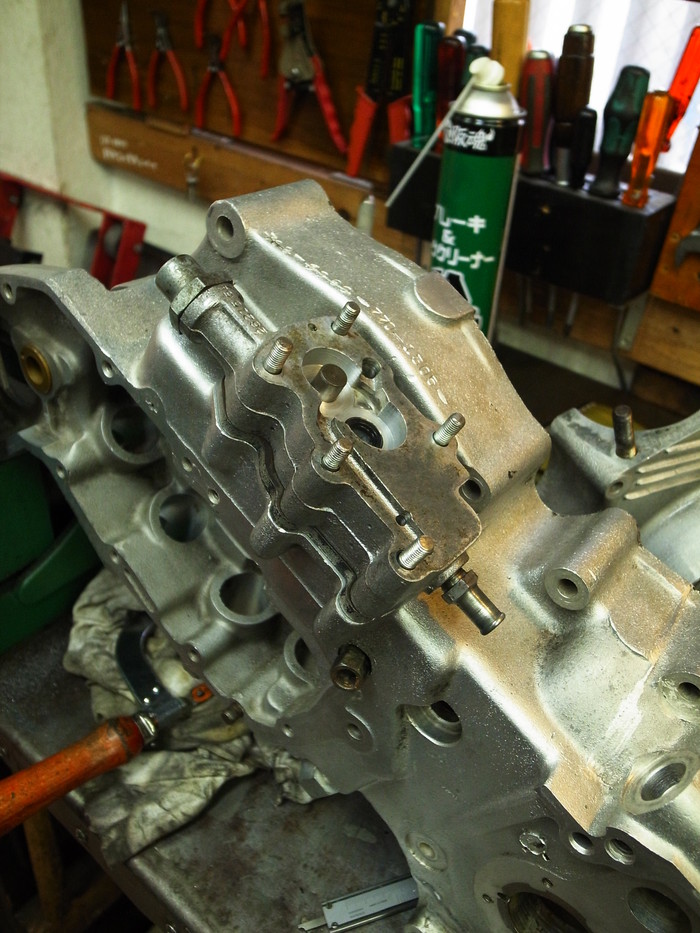

無事オイルポンプボディーも入りました。
ネジサイズ1/4”-20UNC



1970XLH900 クランクケースねじ修正_a0248662_222961.jpg
1970XLH900 クランクケースねじ修正_a0248662_2221932.jpg

1970XLH900 クランクケースねじ修正_a0248662_2223378.jpg

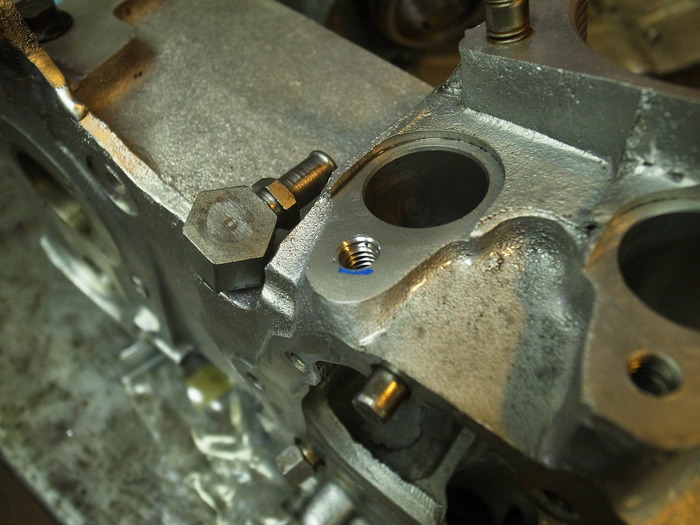

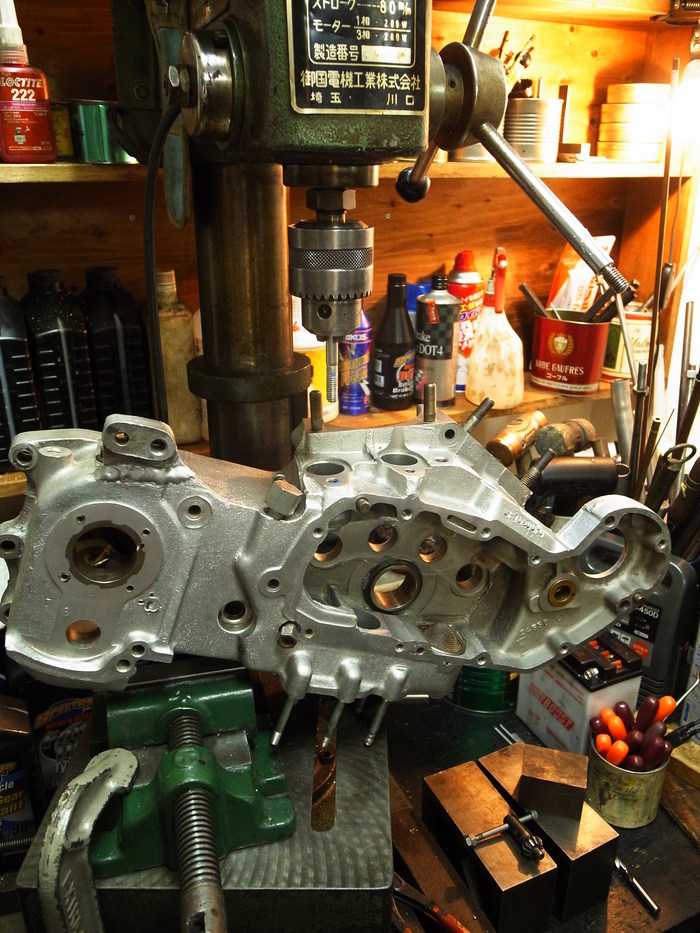

タペットガイドボルトも同じくスタッドボルトを基準にセットアップしヘリサート。
ネジサイズ5/18”-18UNC


1970XLH900 クランクケースねじ修正_a0248662_2232063.jpg

1970XLH900 クランクケースねじ修正_a0248662_2233120.jpg


というわけでネジ山修正作業終わり。

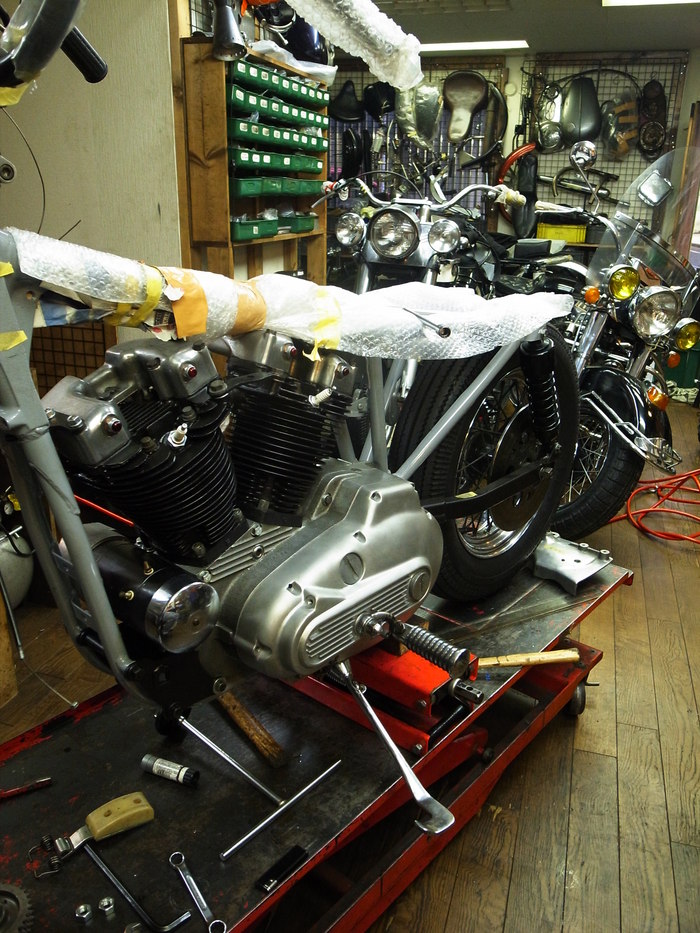

1980XLH1000

1970XLH900 クランクケースねじ修正_a0248662_2234861.jpg
1970XLH900 クランクケースねじ修正_a0248662_2235860.jpg
1970XLH900 クランクケースねじ修正_a0248662_2241075.jpg
1970XLH900 クランクケースねじ修正_a0248662_2242523.jpg

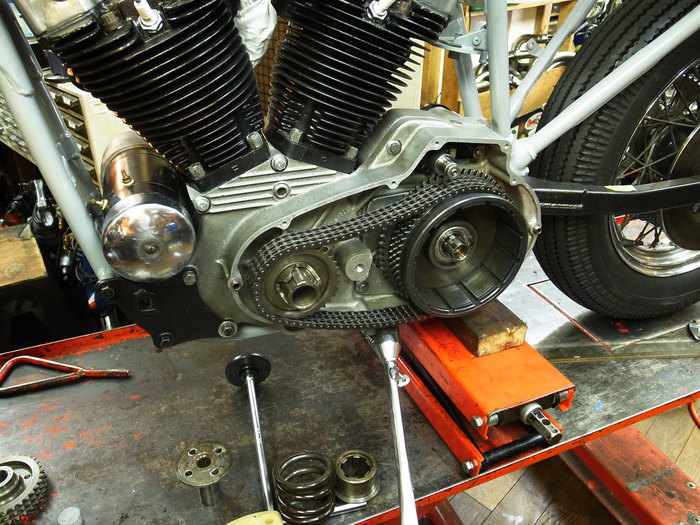

Iさんのアイアンスポーツはプライマリー周りの作業

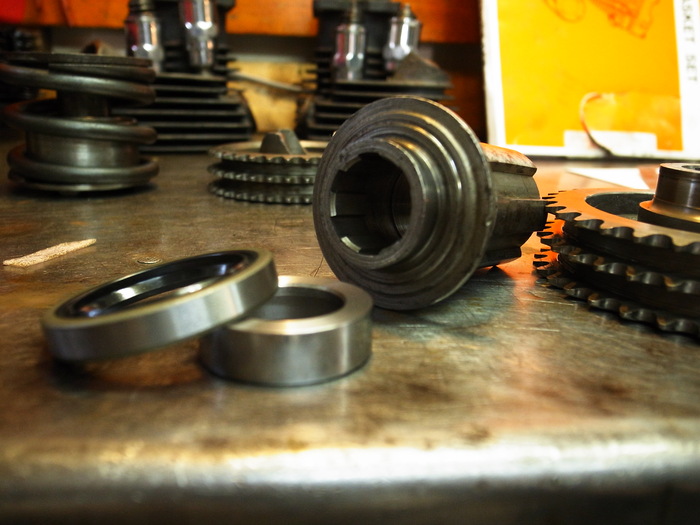

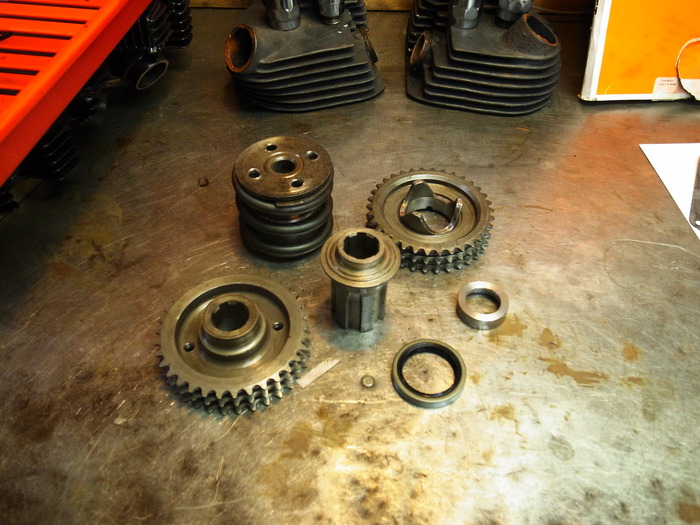

ダンパースプロケットが付いていない80年代のアイアンスポーツ。76年までのXLHについていたダンパースプロケット(コンペンセータースプロケット)をつけられるように加工し取り付け。
この模様はまた次回詳しく。
