1982TRUMPH T140ES ホイール周り

今日はNさんのトライアンフのホイール周りのお話。

1982TRUMPH T140ES ホイール周り_a0248662_128832.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1283478.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1284477.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1285590.jpg

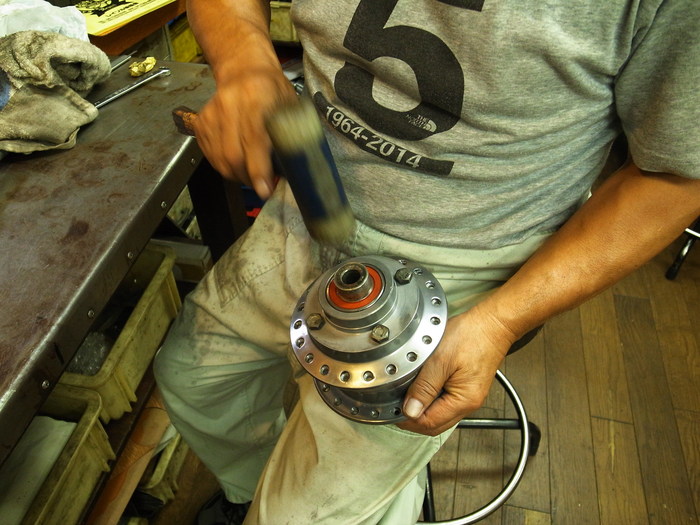

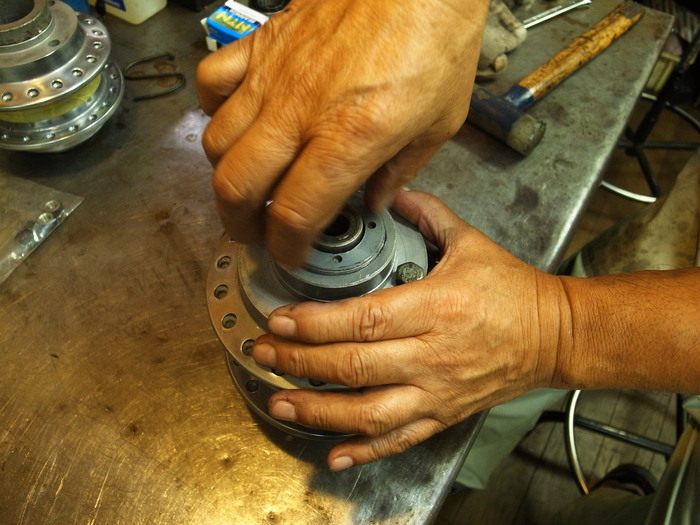

T140のホイールハブは分割タイプのもの。
ディスクローターと共止めのハブボルトで仮組みしベアリング交換。
片側のベアリングを圧入後、ディスタンスカラーを入れロックリング側のベアリングしロックリング取り付け。
ベアリングの与圧調整はホイールを組んでから。


1982TRUMPH T140ES ホイール周り_a0248662_1291720.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1292794.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1293795.jpg

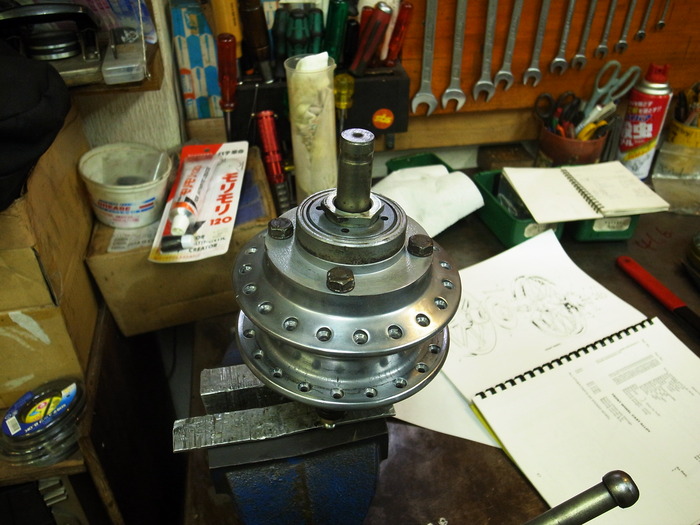

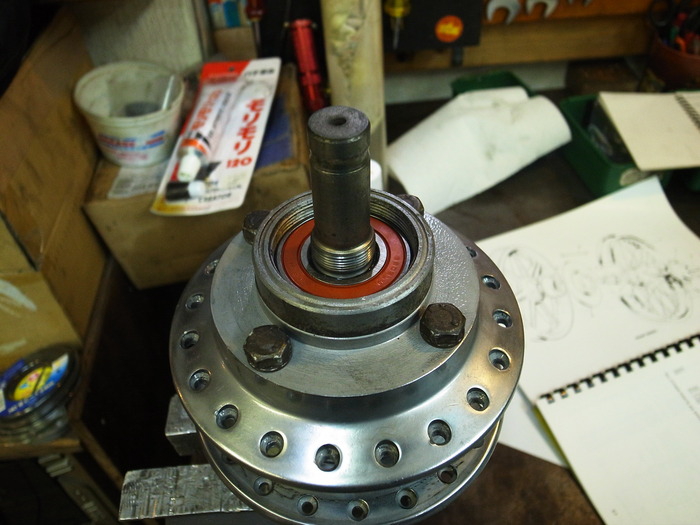

こちらはフトントホイールハブ。
同じくハブごるとで仮組み。フロント側はアクスルシャフトがディスタンスカラー代わりをするんで、右側のベアリングを組んでシャフトをいれ、左側ノベアリング圧入、ロックリングを閉めこむ。

1982TRUMPH T140ES ホイール周り_a0248662_1294975.jpg

というわけでハブ出来上がり。



1982TRUMPH T140ES ホイール周り_a0248662_130174.jpg

1982TRUMPH T140ES ホイール周り_a0248662_13230100.jpg

1982TRUMPH T140ES ホイール周り_a0248662_1301914.jpg

1982TRUMPH T140ES ホイール周り_a0248662_130306.jpg

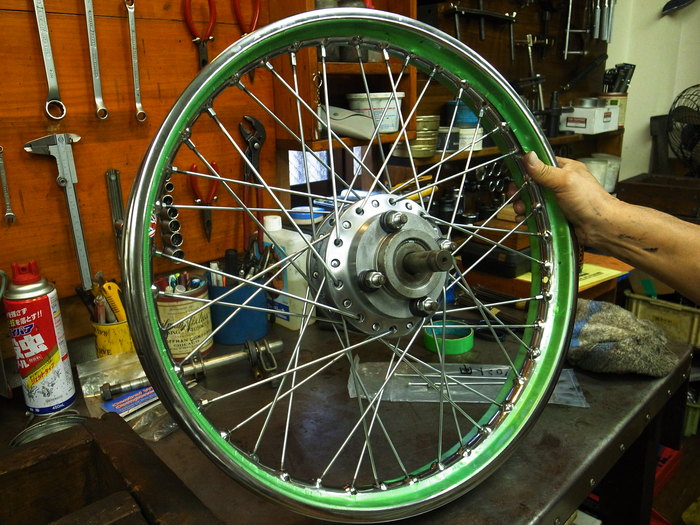

リム・スポークを組んでいきます。
リム、スポークともに新品。フロント側のリムのスポーク穴は右側のハブからのスポークがリムの左側の穴に入り、左側のハブからのスポークがリム左側の穴に入ります。フロント側のリムはこのタイプが多いです。
このタイプの場合、ハブに全部のスポークを入れておき、3クロスになるようにリムに組んでいきます。

1982TRUMPH T140ES ホイール周り_a0248662_1325356.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1331317.jpg

同じくリア側。
もともとついていたリムは、ハブ左側から伸びたスポークはリム左側の穴、ハブ右から伸びたスポークはリム右側の穴に入るタイプだったのですが、新しいものはフロントと同じものがきました。
というわけで同じように組みます。


1982TRUMPH T140ES ホイール周り_a0248662_1334033.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1335242.jpg

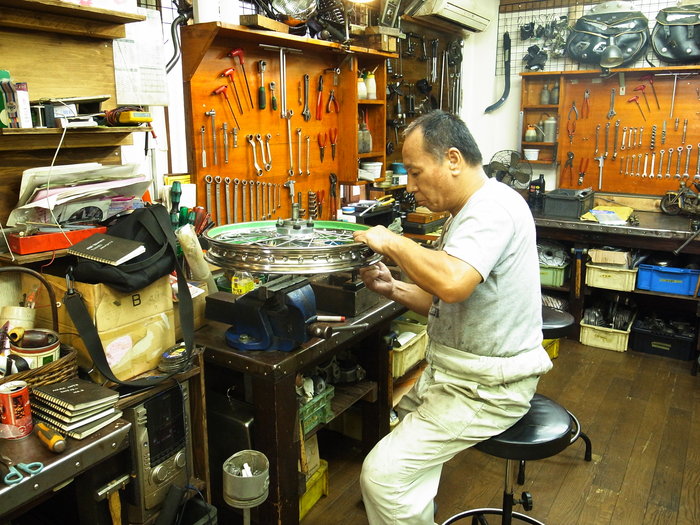

フロント・リアともに振れとり。
振れ量1mm以内といったところ。



1982TRUMPH T140ES ホイール周り_a0248662_134830.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1341924.jpg
1982TRUMPH T140ES ホイール周り_a0248662_1343037.jpg

1982TRUMPH T140ES ホイール周り_a0248662_1344462.jpg

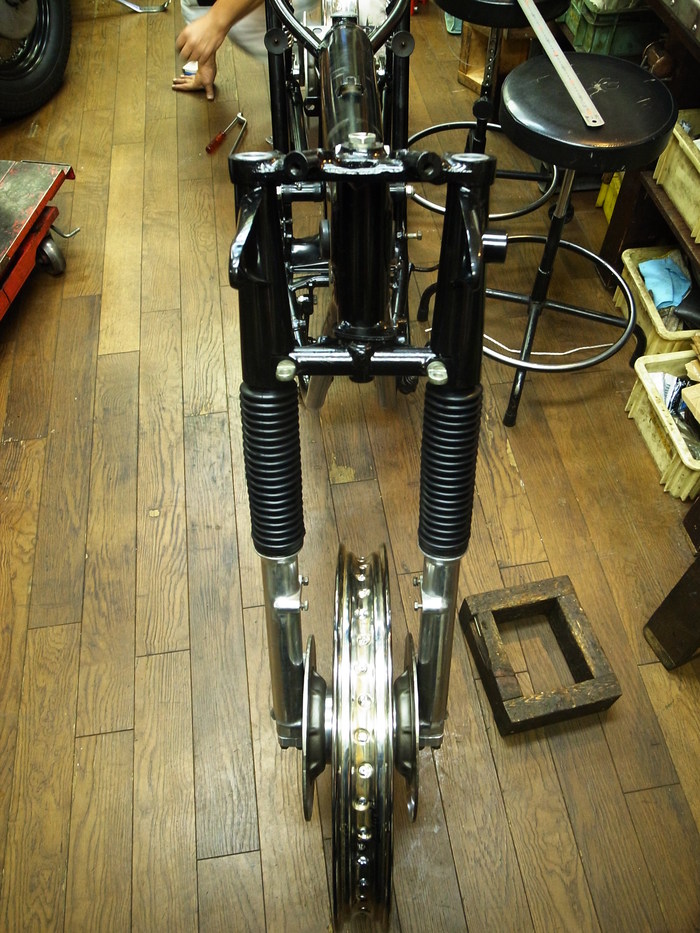

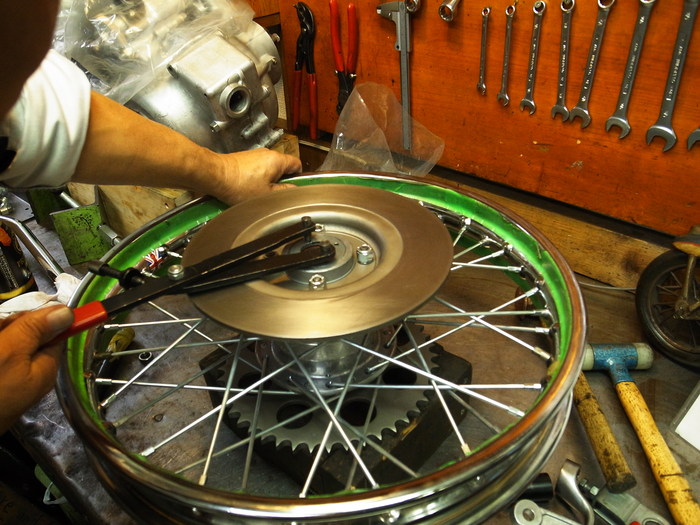

車体にホイールを組み付け、ホイールのセンターだし。
リア側はホイールの周りが渋かったので調整。

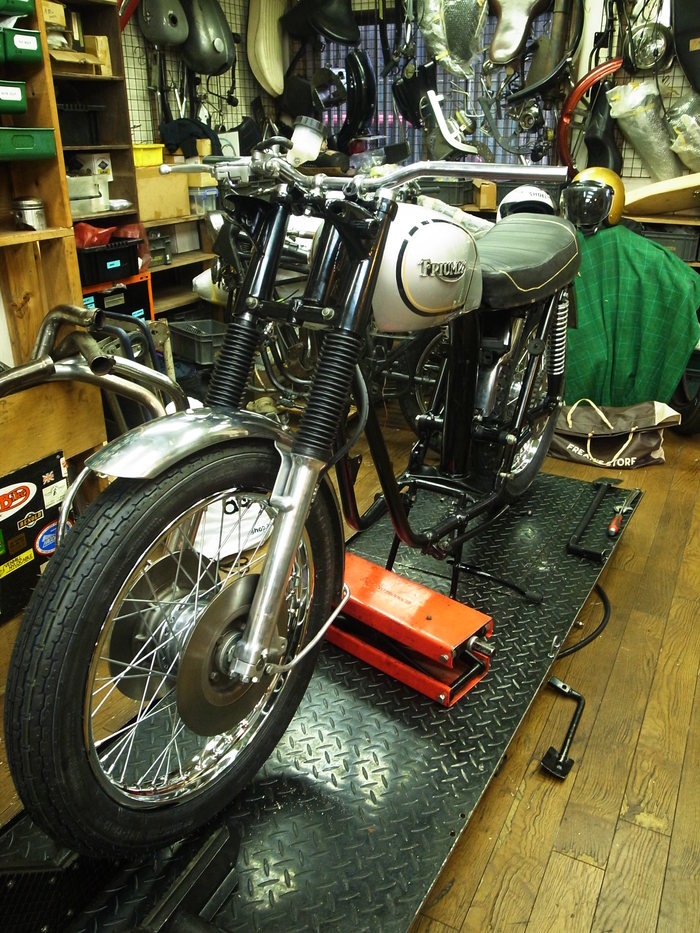

1982TRUMPH T140ES ホイール周り_a0248662_13538.jpg

というわけで棟上完了。
