2016年 05月 15日

1980XLH1000 ヘッド周り組み付け

今日はIさんのアイアンヘッド、ヘッド周り組み付けのお話。

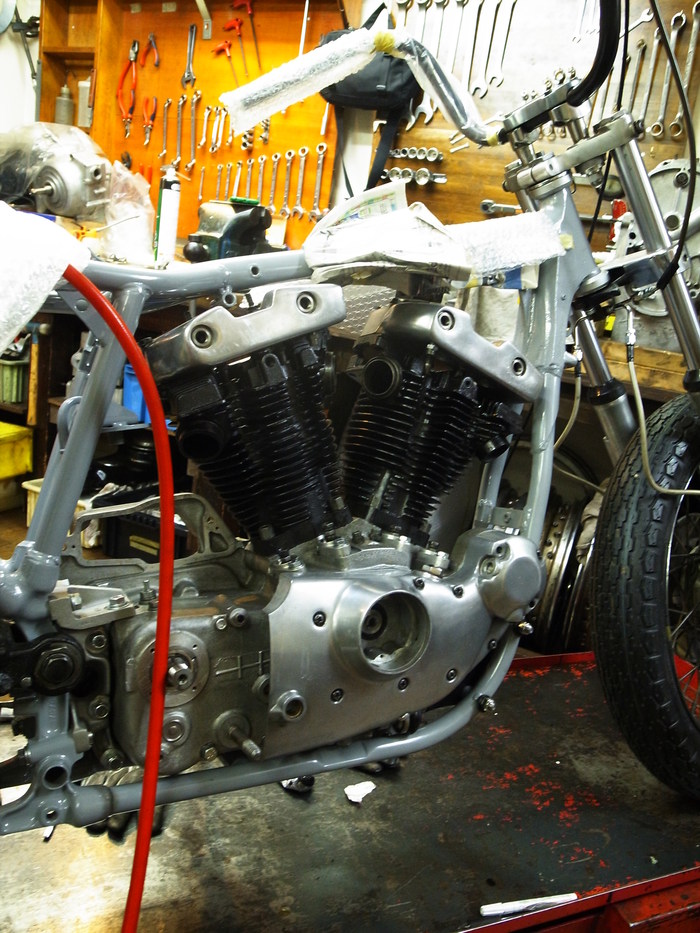

ヘッドにロッカーカバーを組み付け、シリンダーに乗せ規定トルクで締め付け。

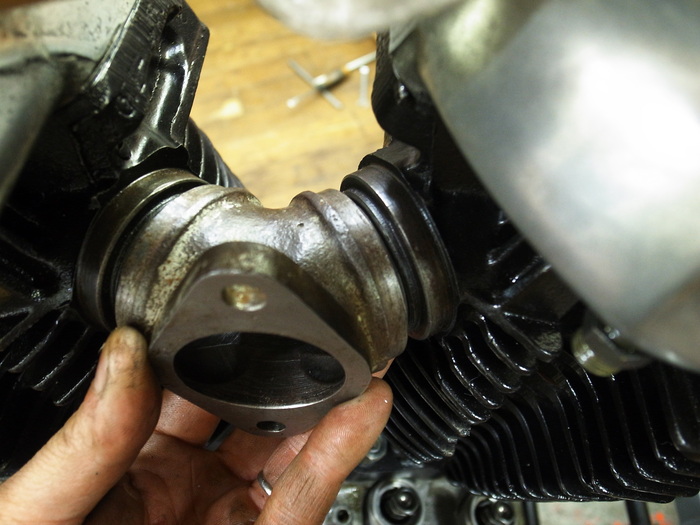

その際インテークマンホールドの角度を合わせておく。

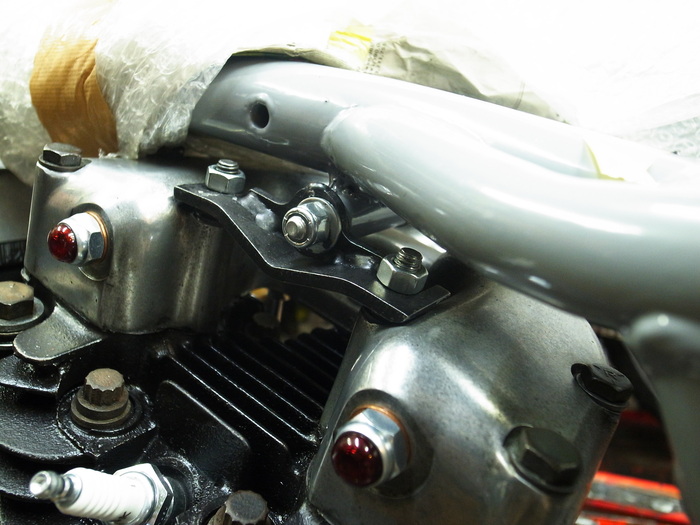

CRフレームからヘッドマウントステーはフロント・リア別々。

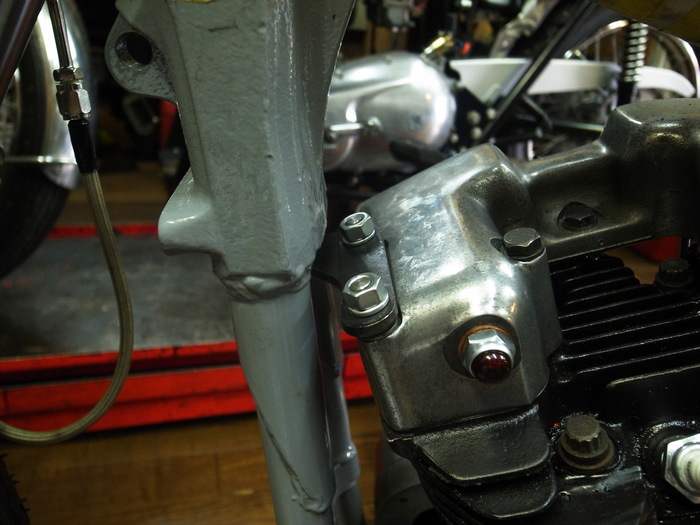

このマウントステー、大体すんなり付けない・・・。リア側はステーを加工しつつ取り付け。

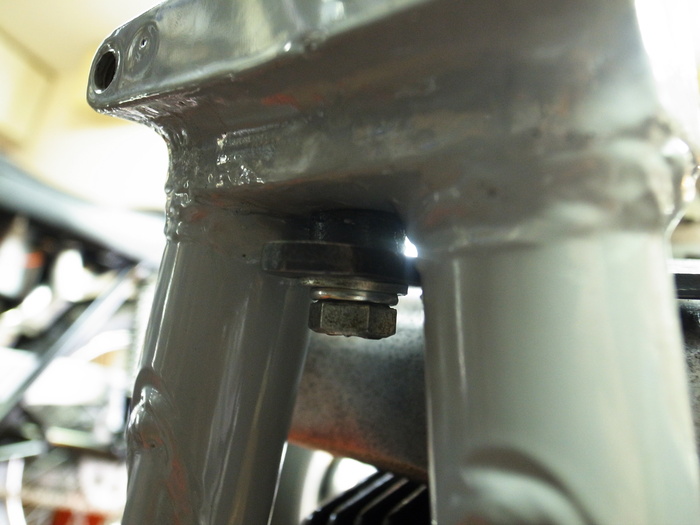

フロント側は借り付けして計測しカラー製作し取り付け。

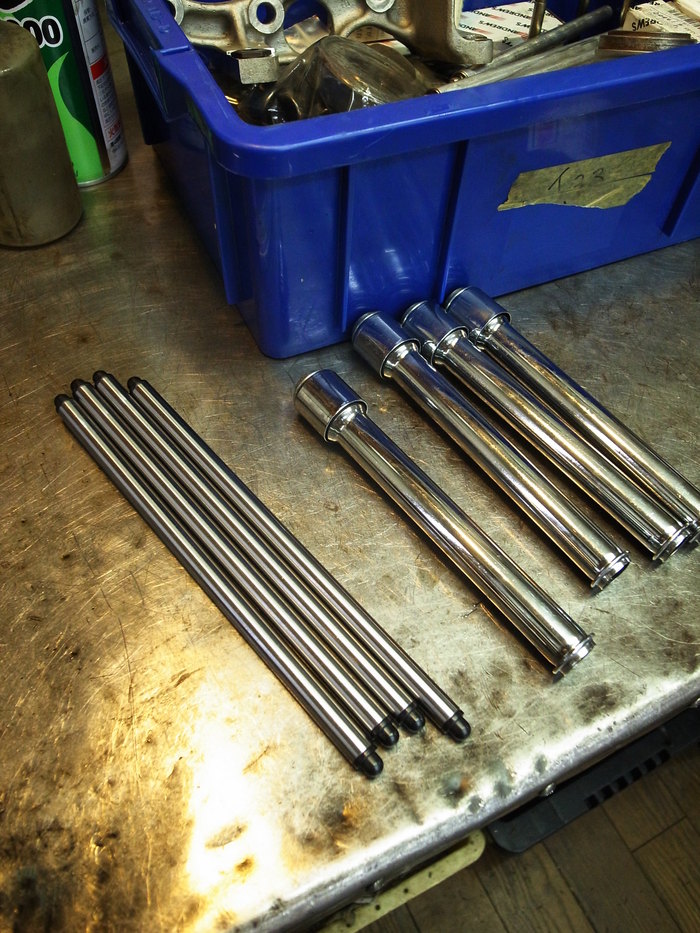

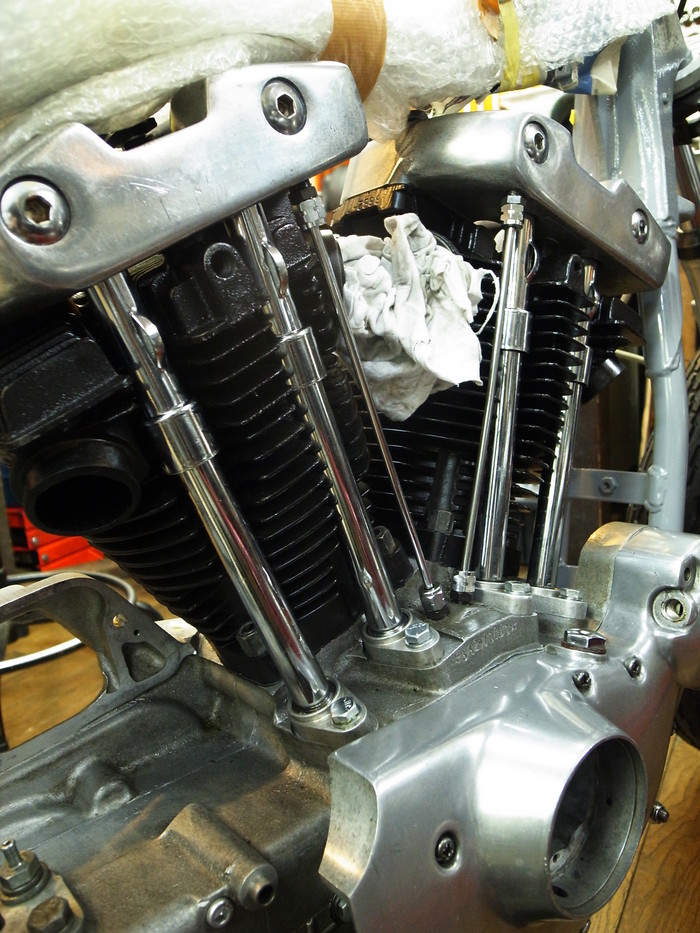

プッシュロッド取り付け。
アイアンの純正プッシュロッドはなぜかアルミ製。鉄ヘッド・鉄シリンダーのアイアンに熱膨張率の違うアルミプッシュロッドを使う場合、タペットクリアランスを多めにとっておく必要があります。
うちではクロモリプッシュロッドを使い、タペットクリアランス詰め気味で組みます。

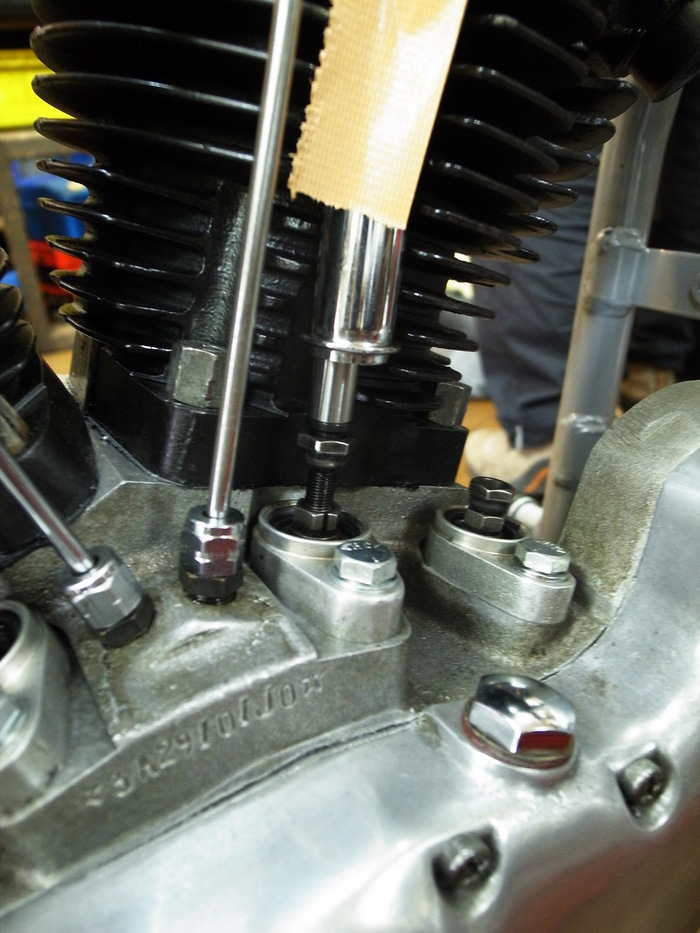

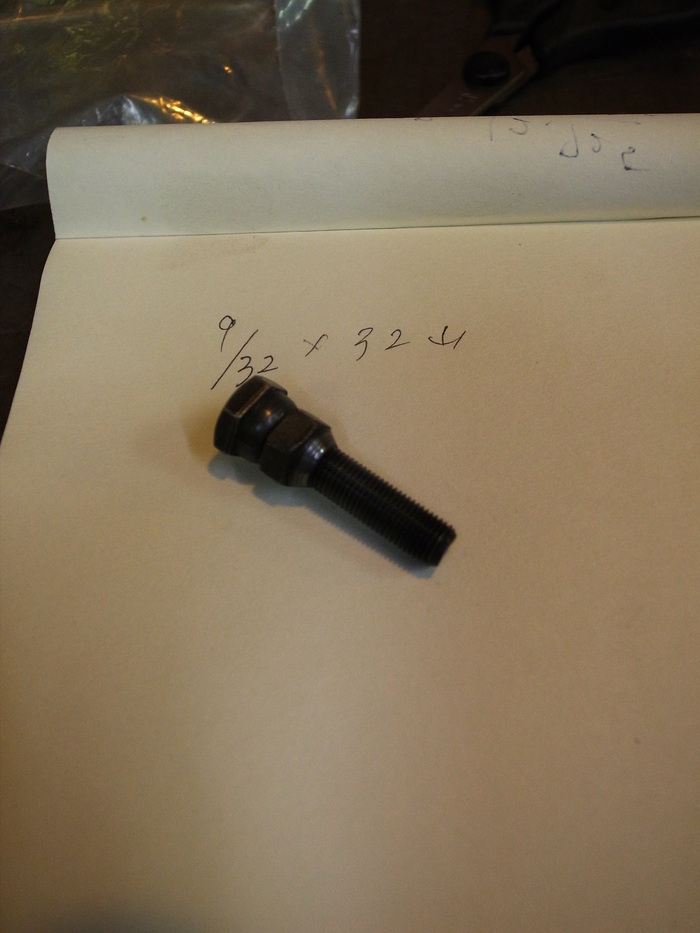

ちなみにタペットのアジャスタースクリューは9/32”-32山という珍しいあまり使わないサイズ。
32山ということは1インチ(25.4mm)内に32個の山があるということで、ネジを1周まわすと0.8mm移動するということになります。
つまり、クリアランス0地点からアジャスタースクリューを1/4回転戻すとクリアランス0.2mm、1/8回転もどすと0.1mmのクリアランスになるということになります。




というわけで大分形になりました。
