2016年 04月 30日

金曜日なんやかんやと

ゴールデンウィークが始まった金曜日。
スクールがお休みの金曜日は相変わらず溜まっている製作物を。


お知らせ
明日4月30日(土)は親戚の結婚式出席のためお休みさせて頂きます。
5月1日から通常営業です。




WL CAM BUSH LAPROD





まずはWLのカムブッシュ、#1カム、#3、#4カム用のラッピングロッド製作。

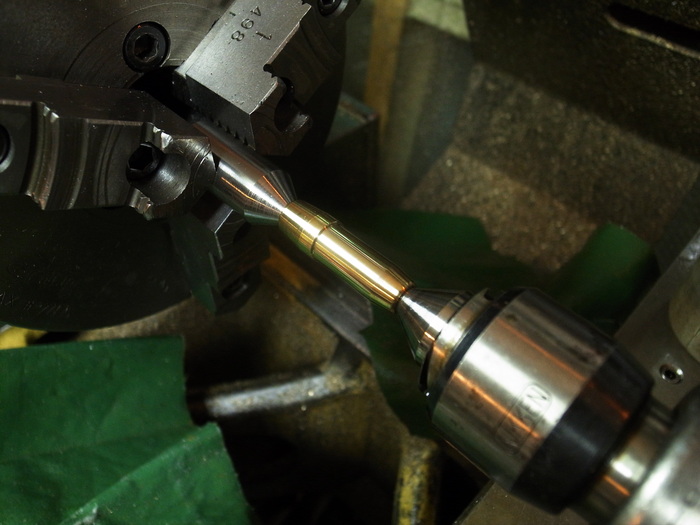

BSA A65 VALVE GUIDE




こちらはBSA A65用のバルブガイドの前加工。
KPMI製のオーバーサイズバルブガイドの外径をヘッド側バルブガイドホールにあわせ+嵌め代分のサイズまで研磨。IN、EXそれぞれ適正外径に。
外径加工後、専用生爪に銜え小さめに作られているガイド穴を使うバルブステムに合わせ+クリアランス分までリーミング。
アルミ青銅で作られているこのガイドは粘り固いため、0.01mmづつリーまーサイズを大きくしていき切って伊いきます。

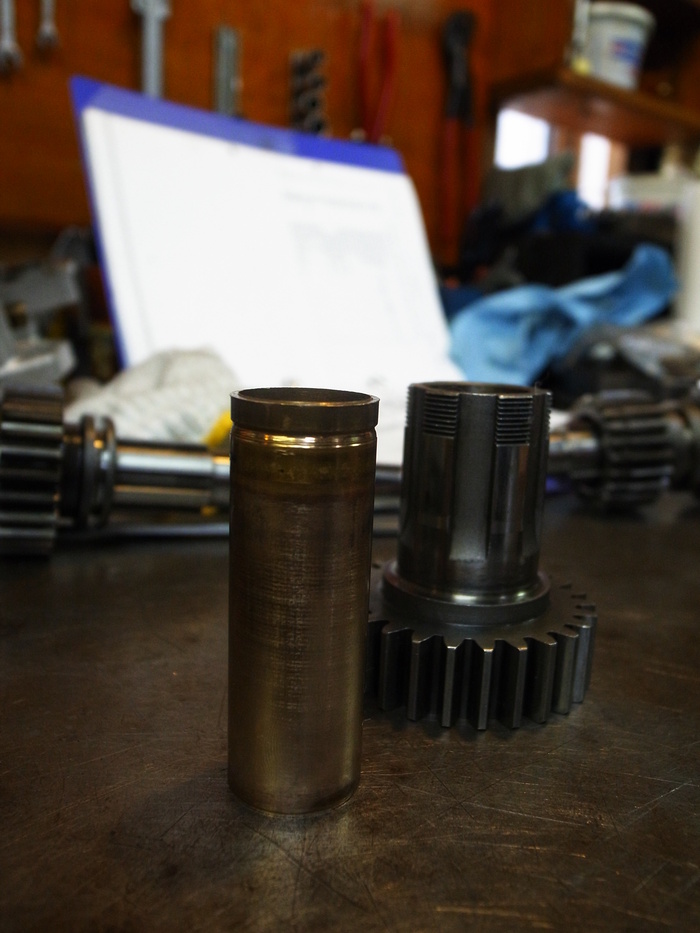

TRUMPH GEARBOX HIGH GEAR BUSH






トライアンフのギアボックスハイギアブッシュ製作。
長く片肉が薄いハイギアブッシュの製作は面倒であります。
トラのハイギアブッシュは一本ものでありますが、実際の摺動面は両端40mm程度で真ん中はシャフトに当たらないように段つきになっています。
ブッシュのサイズを出した後に段つき加工。螺旋オイル溝切り。
クラッチ側にはオイルが行かないようにオイル溝を止めてあります。

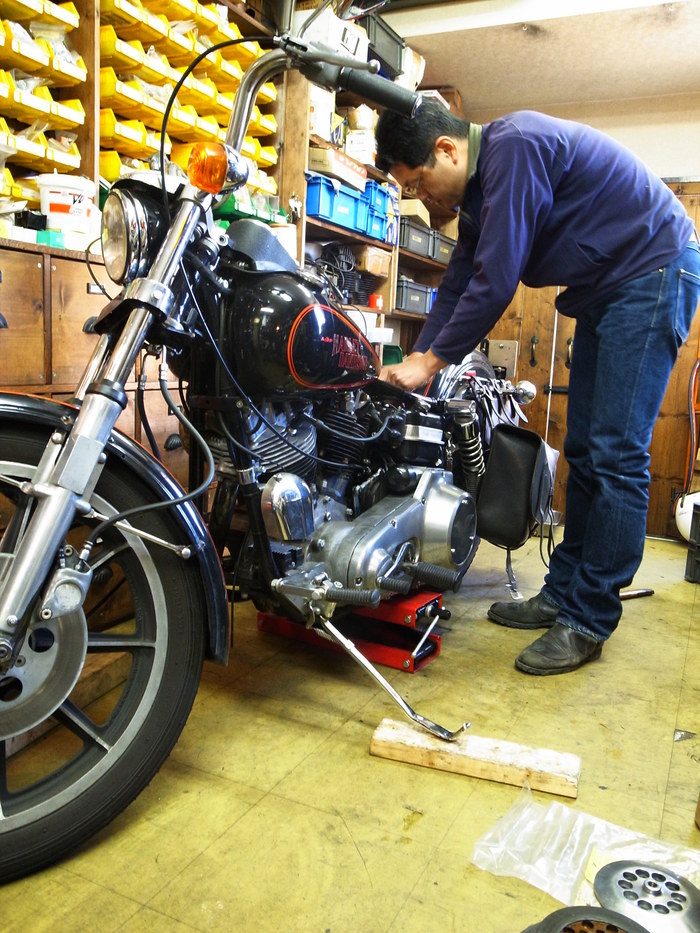

1978FXS1200


Sさんのショベルヘッド。
冷間時にクラッチのジャダーがでていたので前回調整をこころみたものの、変化無し。
温まったらジャダーが収まるので、もともと付いていたアルミ製のプレッシャープレートが悪さをしていると考え、純正タイプ、スチールのプレッシャープレートに交換。
ついでにスチールプレート、フリクッションプレートも一新。
というわけでジャターも無事収まりました。
