金曜日なんやかんや製作もの

今日はなんやかんや溜まっている製作ものを。



まずはHさんのブッシュ周りの続き。
カムカバー側の1STカムブッシュ製作。



ケース側、ピニオンシャフト側にあわせピニオンブッシュ製作。

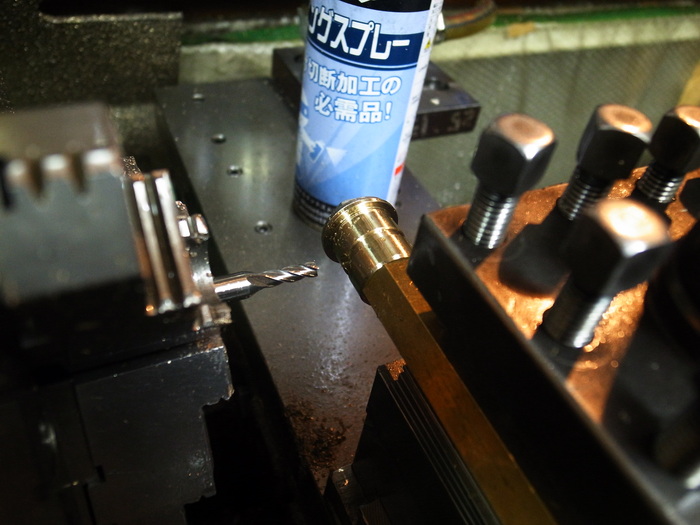

ブッシュマウント冶具をつくり、エンドミルで縦長のオイル穴を作りました。
ピニオンブッシュはMさんのWL用も含め2個製作。


というわけで、HさんのWL用タイミング側ブッシュ終わり。

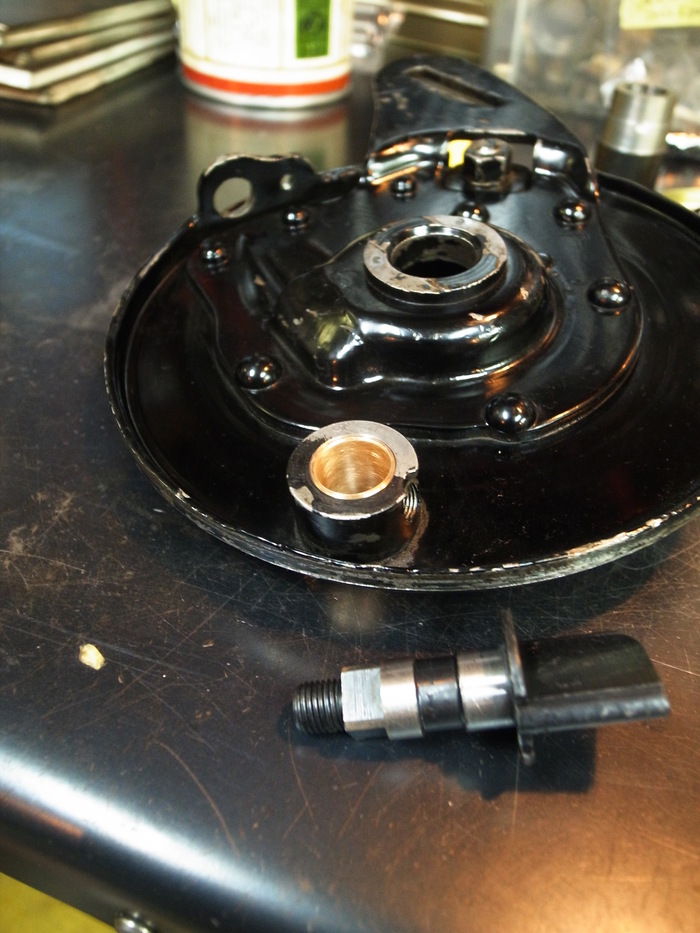

でこちらもHさんのWL、随分ガタがあるリアブレーキドラムのオペレーティングカムブッシュ。
以前に薄いブッシュが入っていましたので抜き取り、ドラムパネル側のオペレーティングカムシャフトホール計測。



楕円、キズ、変形があり、アジャスタブルリーマーを使って、真円拡大




オペレーティングカムシャフトは大きいところと、小さいところで0.2mm以上楕円。
こいつを芯を広い研磨できるようにセットアップするのも大変だが、セットしたとして、真円に研磨してもシャフトが大分細くなってしまいます。
というわけでこいつは新品に交換。



ブッシュ製作し、圧入。ホーニングしてクリアランス調整。
ガタ無しです。




合間に、ブラストから上がってきたBSA A65の塗装作業。
鋼材屋さんの材料を買いに行ったり。



こちらはIさんのアイアンスポーツコンペンセータースプロケット用カラー製作。
こいつの使用法はまた次回。



Z君のアイアンスポーツ用エンジンマウントカラーやドレンボルトやカラーやら製作。

まだまだ製作ものはあるのですが時間が足らず今日はここまで。
