2016年 04月 21日

1965TRUMPH TR6 エンジン計測作業

今日はEさんのトライアンフ、エンジン計測作業です。


まずはビッグエンド計測。
ビッグエンドジャーナルはSTDサイズより0.01mm~0.02mm減っている程度で楕円、傷少なく良好。

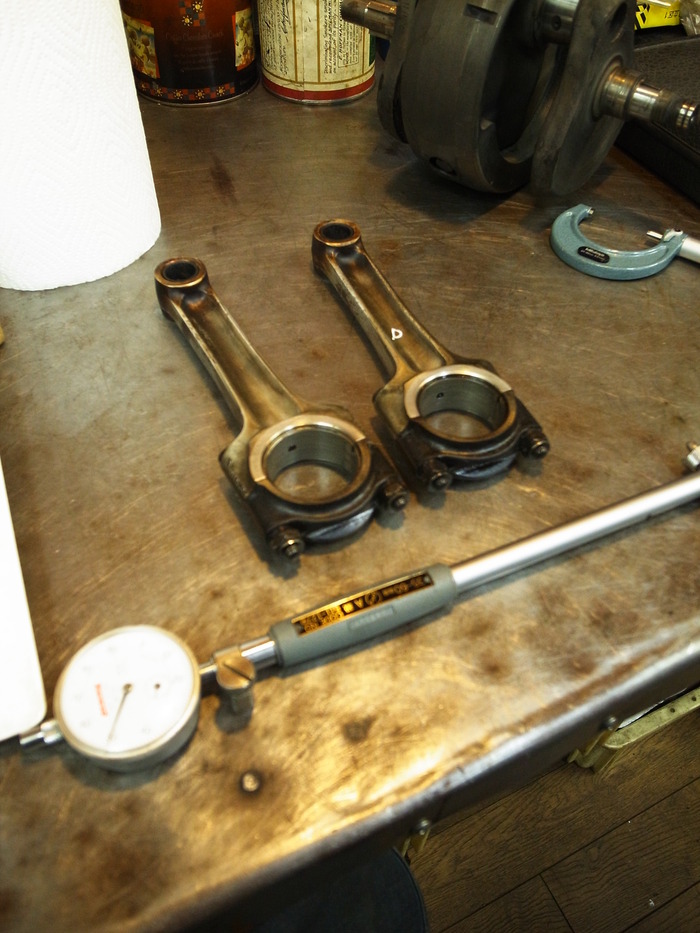

コンロッド側はジャーナルに対し0.06mm~0.09mmのガタ。傷もあるのでメタル交換。





クランクシャフトは0.02mm~0.03mm減っているようで、ベアリングが手スポ。
特にタイミング側は荒れています。溶射、肉盛り、研磨が必要です。

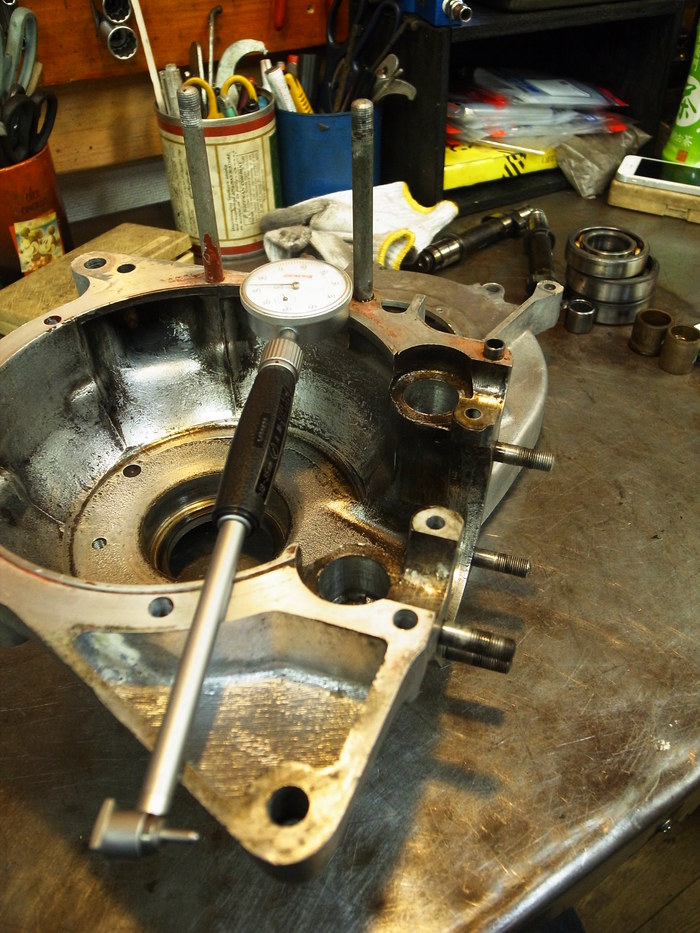

ケース側のクランクシャフトベアリングホール径は問題なし。

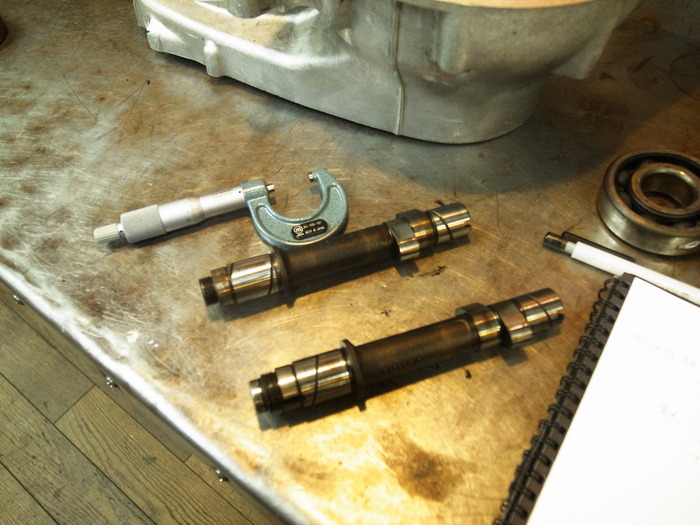

カムシャフト、ブッシュ計測。
シャフトに対しタイミング側ブッシュは0.07mmのクリアランス、ドライブ側は0.09mm~0.11mmのクリアランスでブッシュ交換決定。

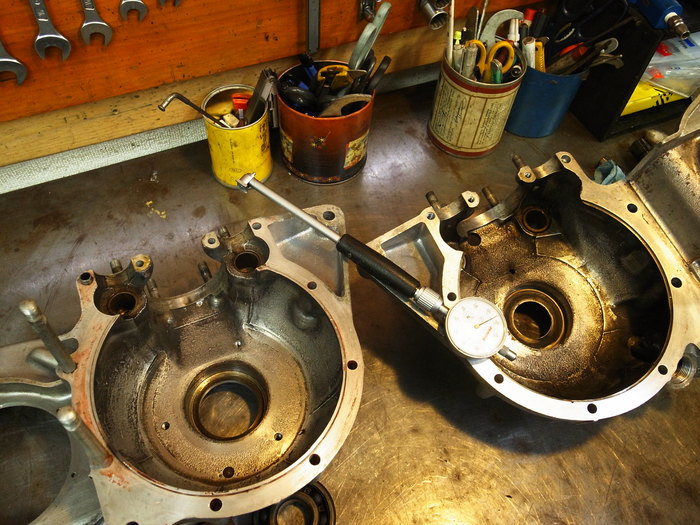

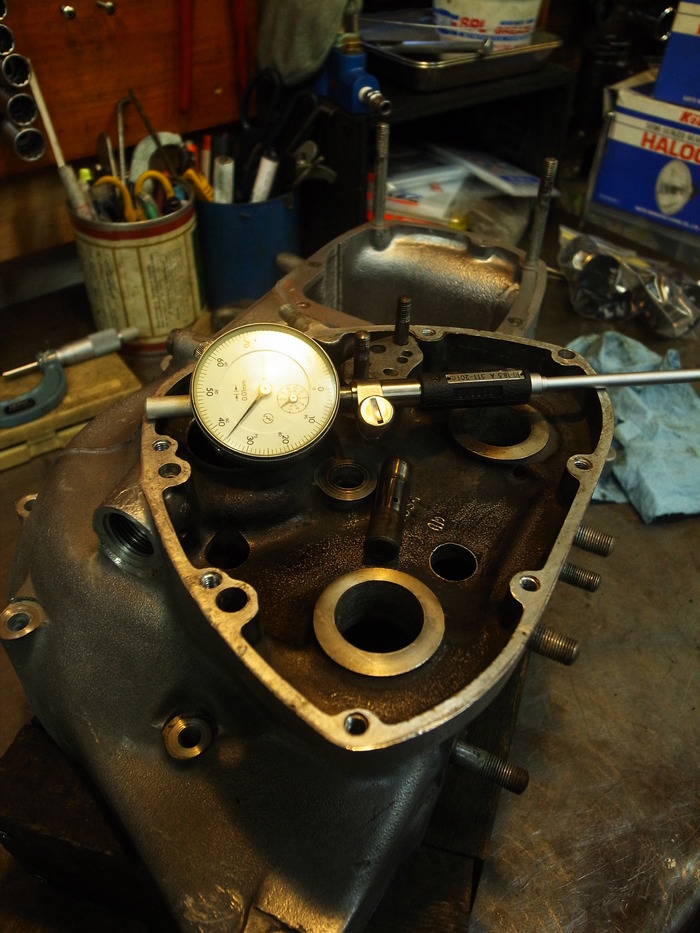

でケース側、カムブッシュホール計測。
ブッシュは、ケース、カムシャフトに合わせて製作します。

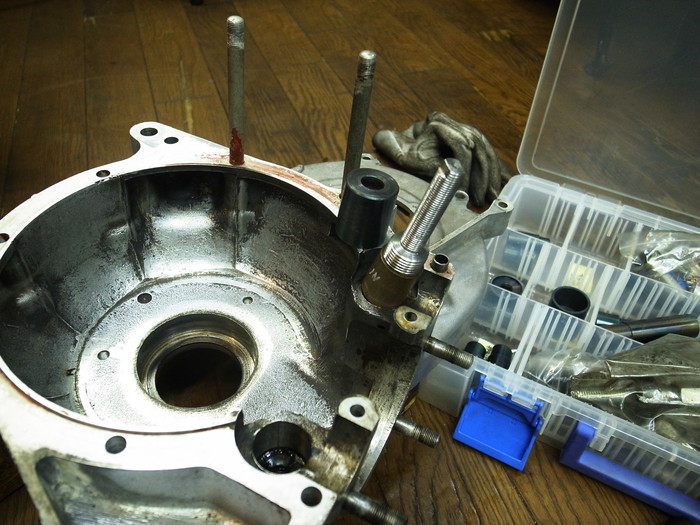

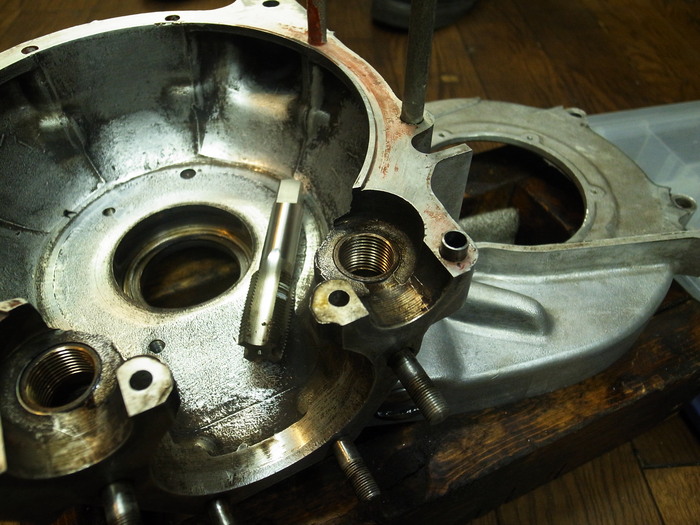

インターメディエイトギアスピンドルは段つきに磨耗していましたので交換。

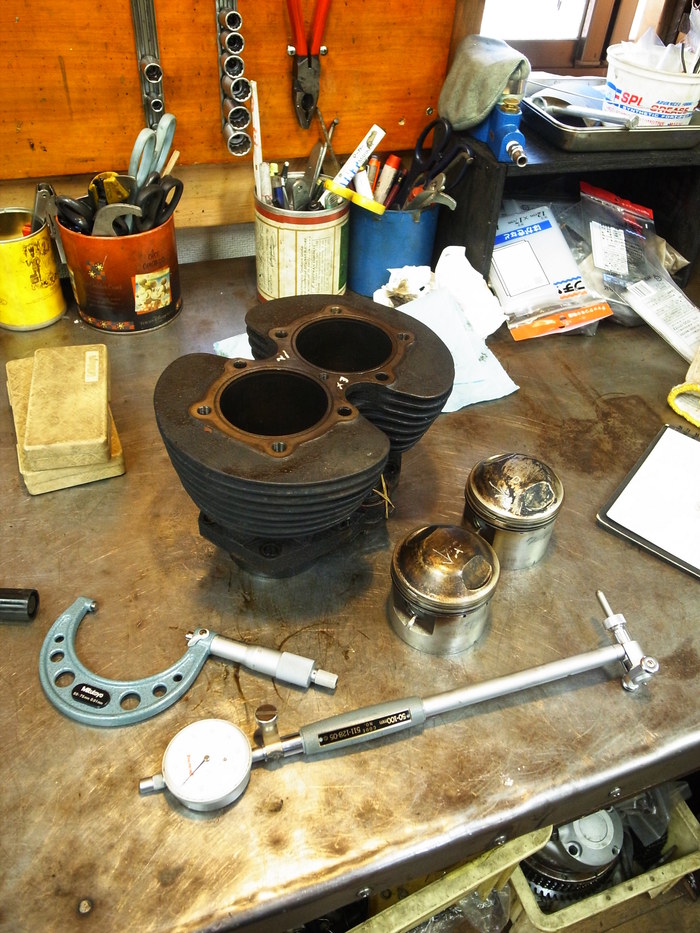

シリンダー&ピストン計測。
.030”オーバーサイズ(実測71.60mm)のピストンに対しタイミング側0.22mm、ドライブ側0.19mmのクリアランスで大分広がっています。
.040”オーバーサイズのピストンでいけるかしら?

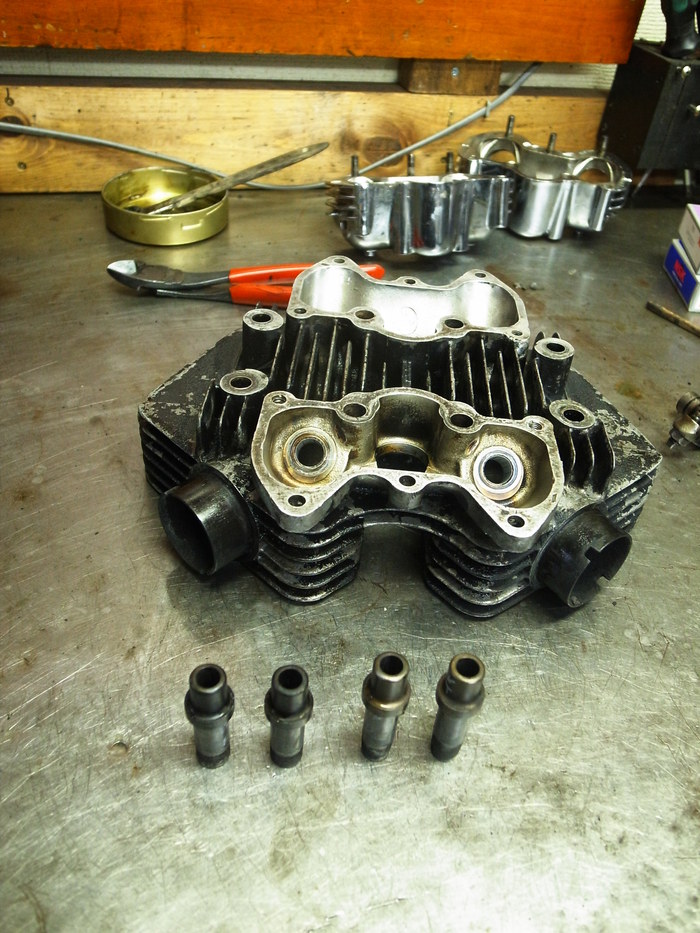

バルブガイドは、測るまでも無くガタがあったので交換。

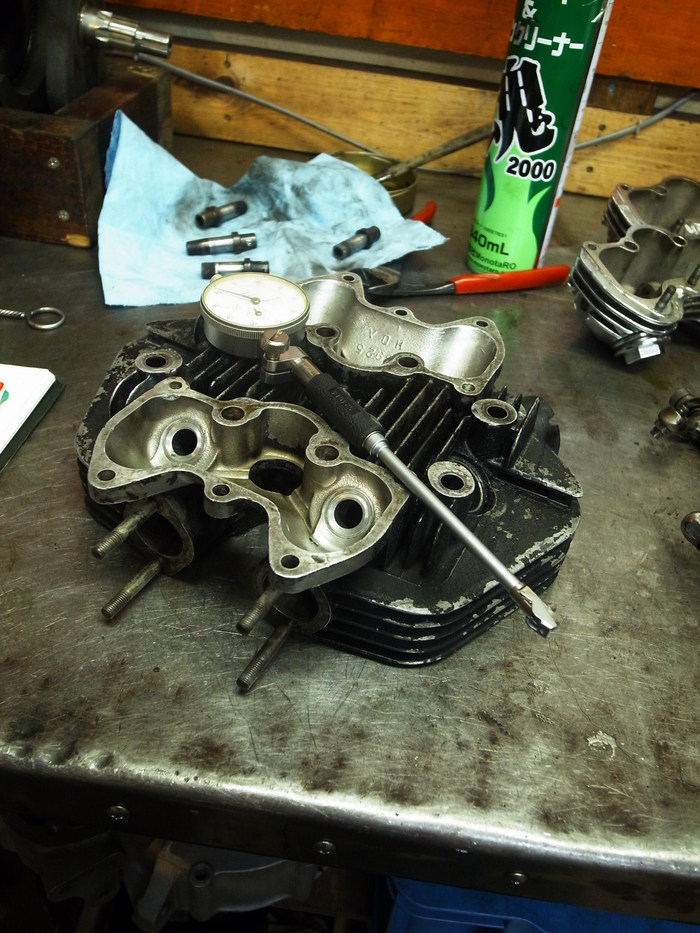

ガイド抜き取り、ガイドホール計測。
ヘッドガイドホールを少々修正しO.Sガイドを入れます。
