2016年 04月 17日

1975XLH1000 キックスターター手直し

久しぶりの登場。卒業生Oさんのアイアンスポーツ。
キックスターターのギア抜けが酷くなってきたということで手直し。

この車両は元々キックスターターが付いていない車両で、社外のスターターKITを組んだものです。(詳しくはこちらをどうぞ

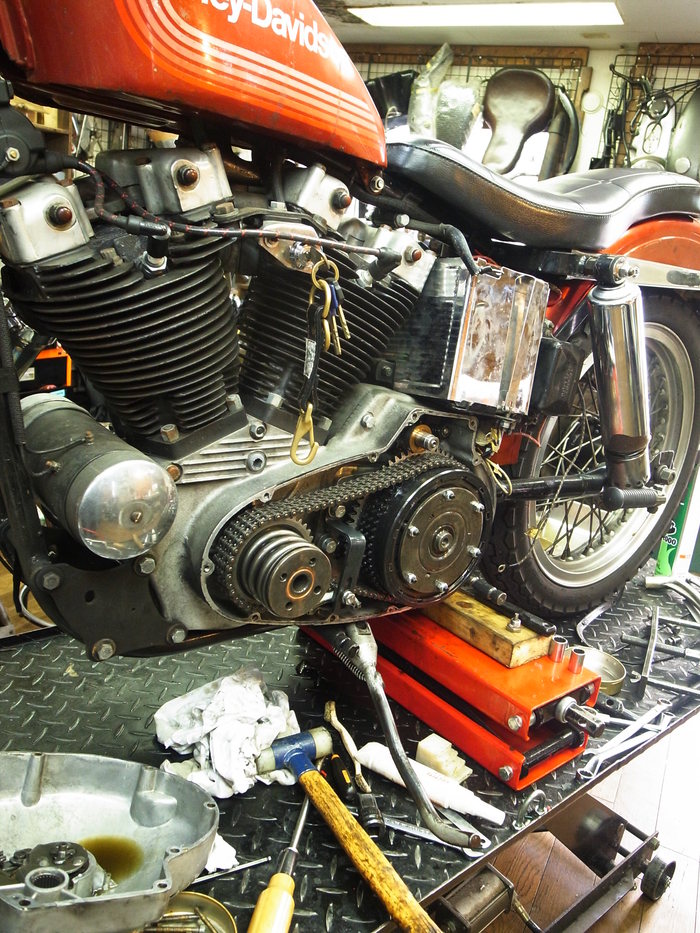

そのあたりにチェックもついでに。

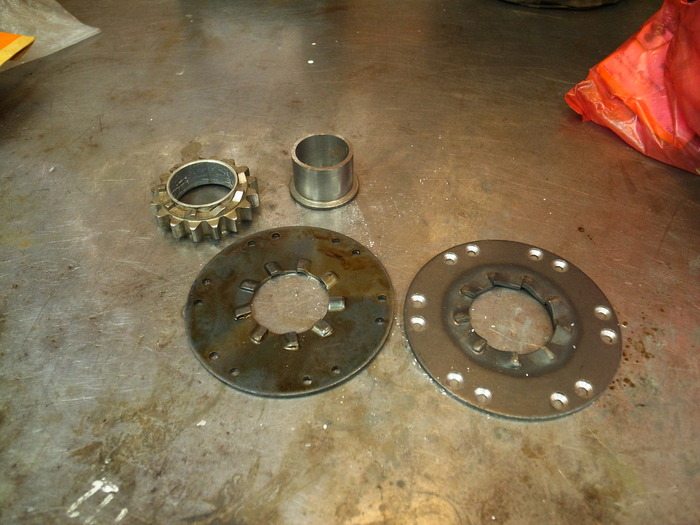

Oさんが手に入れてきたスターターラチェット、スペーサー、スターターギア。純正のものに交換。


以前につけた、スターターギアやブッシュの磨耗は無しで状態は悪くない。
手に入れてきたクラッチスプロケットスペーサーは年式違いで使い物にならず・・・今まで使っていたものを使います。
クラッチギアの受けにもなるクラッチスプロケットスペーサーは年式によって長さが違います。
57年~70年までは26.6mm 71年以降は29.3mm クラッチスプロケットが71年以降変わるのです。


スターターラチェットスプリングを交換します。
今回の症状として、一回ギアが抜けるとその後ギアが空回り(抜けっぱなし)するということでした。
このスプリングの押しっぷりが弱いというのが問題ということで、ナイスM/Cで販売されてる強化スプリングを使ってみます。
左がナイスのもの、右がスタンダードのもの。全長が全然違います。

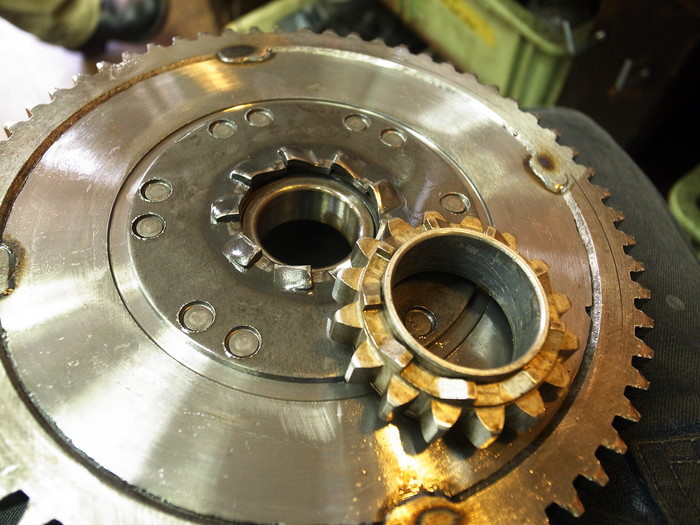

スターターギアとスターターラチェットの噛みっぷりチェック。
やはり社外のものと比べ純正のスターターギアのほうが噛みが良い。



というわけで取り付け。
さすが卒業生という感じで、殆ど私が指図することなくバラし組んでいきます。
うれしい瞬間であります。

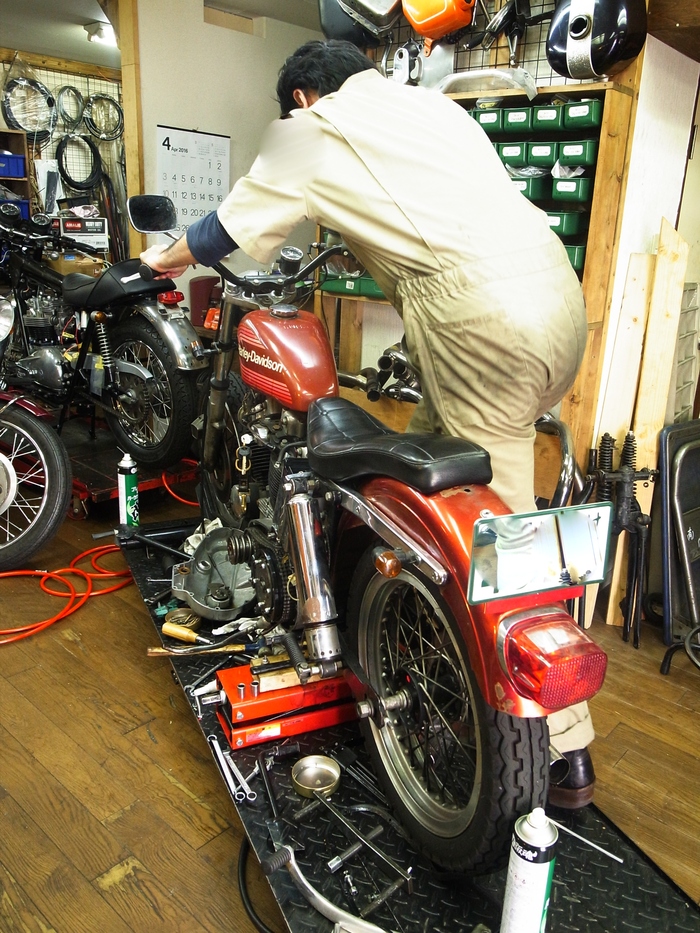

組み付けクランキング。ギア抜けすること無く良好です。
