2016年 04月 12日

ナックル・ロッカーアーム

今日はWさんのナックルヘッド・ロッカーアームのお話。





ナックルのロッカーアームシャフトのマウントは片側がヘッド側、片側がロッカーボックスで、マウントされロッカーボックスとヘッドは3本のマウントボルトでとまります。

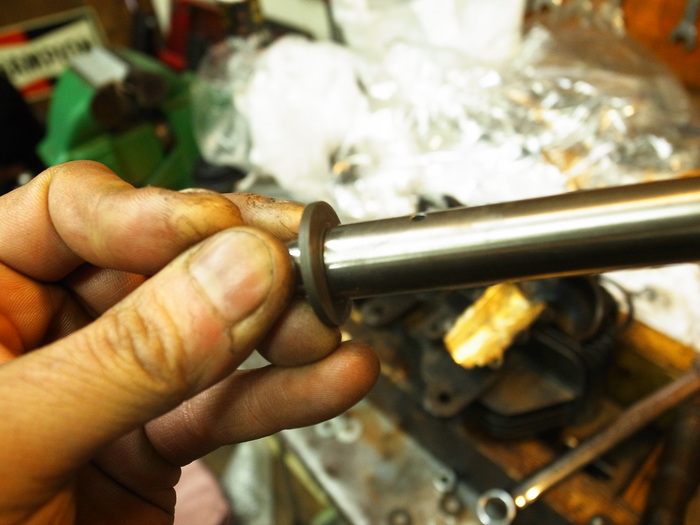

そのため、ロッカーアームシャフトの全長と凸型のロッカーアームシャフトワッシャーの厚みの合計がロッカーボックスの位置となります。




そのためロッカーアームシャフトとワッシャーの全長が短いと、シャフトとヘッドの間に隙間ができ、ヘッド側ロッカーアームシャフトマウントの破損につながります。
また、シャフトとワッシャーの距離が長いと、ロッカーボックッスマウントボルト位置がズレ、無理やり締めるとロッカーボックス側のねじ山がやられます。

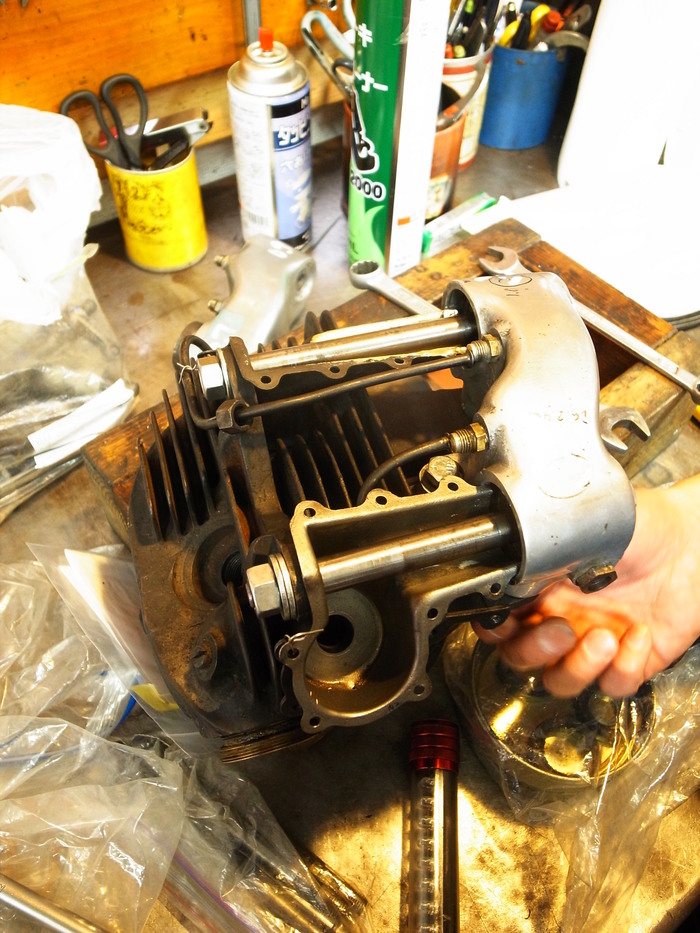

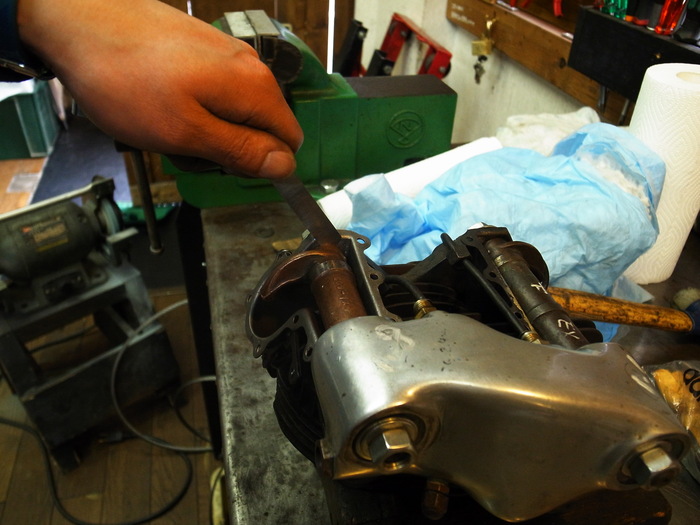

今回はシャフトとワッシャーの距離が長く、ロッカーボックスマウントボルトが締められなくなるので、ワッシャーをとった状態で仮組みして、ヘッド側とロッカーアームシャフトの隙間を計測。

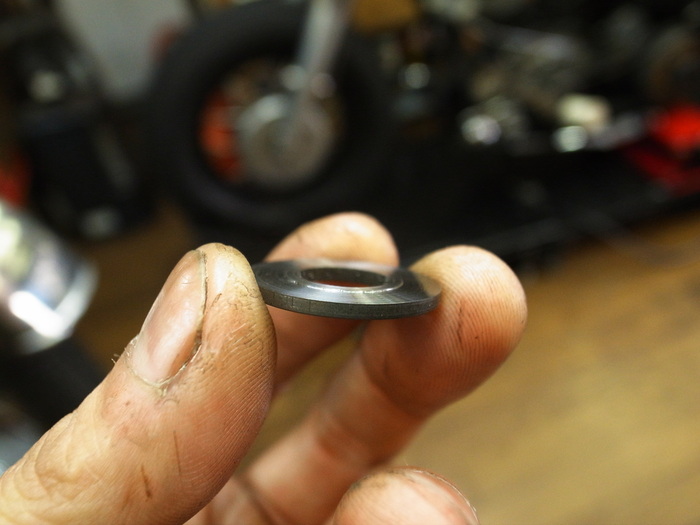

それぞれの厚みのシムを製作。



これでロッカーボックッス位置あわせはO.K

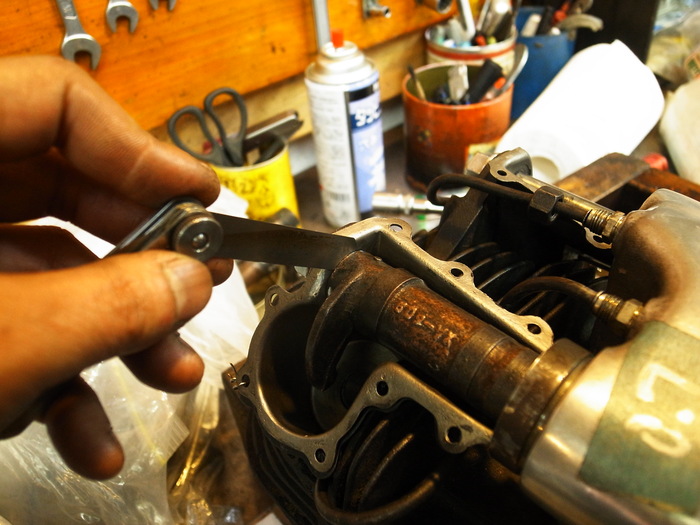

それぞれロッカーアームのスラストチェック。
シャフトとアームだけだと問題なくても、ロッカーアームカバーが付くと、カバーの変形などでなかなかすんなり行かない。



スラストがないところは、ワッシャーを専用生爪に銜え、段付き加工しスラスト調整。
(凸ワッシャーの段付き部分の距離がスラスト距離となる)


4本すべてスラスト量0.3mm程度に。

ロッカーアームカバーとロッカーアームの干渉があったり、スプリングとカバーが干渉したりと、ナックルのロッカー周りは面倒であります。
