2016年 04月 09日

1978XLH1000 オイルポンプ

今日は修理依頼のアイアンスポーツ・オイルポンプのお話。
クランクケースをドッキングしましたので、オイルポンプチェックをして、タイミングギア周りを本組みします。


キレイキレイにしたオイルポンプ。
ボディー、ギアともに問題なし。

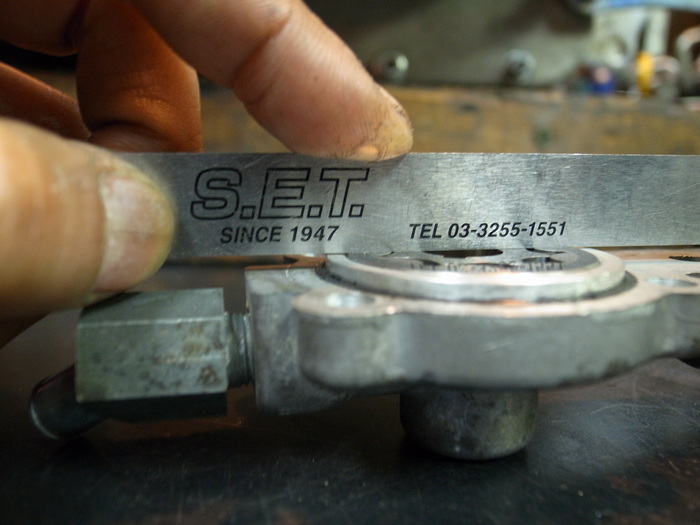

ギアとオイルポンプボディーのクリアランスチェック。
ボディーよりギアが少し出ます。マニュアル値0.025mm~0.27mm
実測値0.2mmでO.K

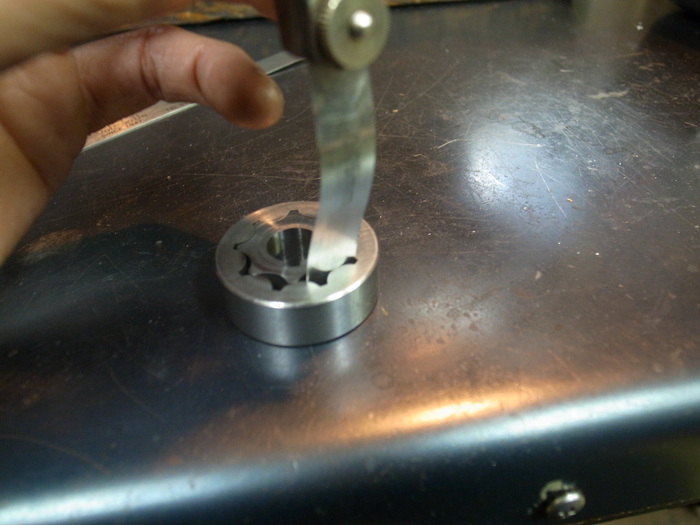

トロコイドポンプのロータークリアランスチェック。
アウターローターとインナーローターの隙間をチェック。
マニュアル値はMAX1.06mm
実測値は0.05mmで問題なし。ここが減りすぎていたら交換です。


スプリングをはずし仮組みして回りっぷりチェック。
スプリング抵抗が随分あるので、はずした状態で変な引っかかりや抵抗がないかチェックします。






問題ないので、ケースに本組み。
規定トルク10N.mで締め付け。





オイルホースを取り付け、オイル流れっぷりチェック。
ビッグエンド、ヘッドオイルライン、リターン側ともに問題なし。



というわけで、タイミングギア側本組み。

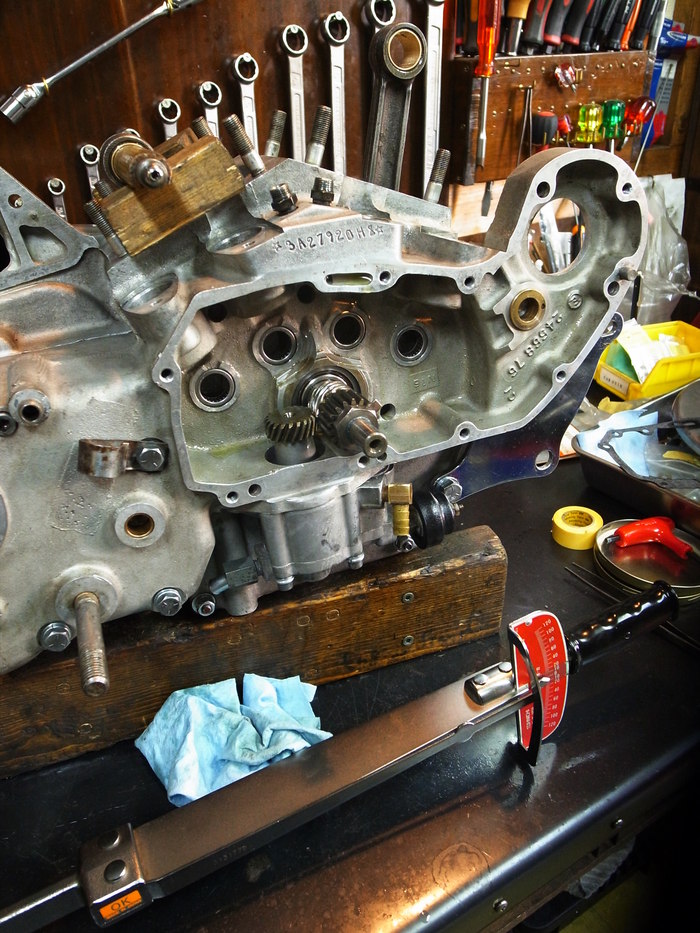

ピニオンギアナットを規定トルク50N.mで締め付け。






以前にカムシャフトのスラスト調整済みなので、シムをいれギアのタイミング合わせ組み付け。

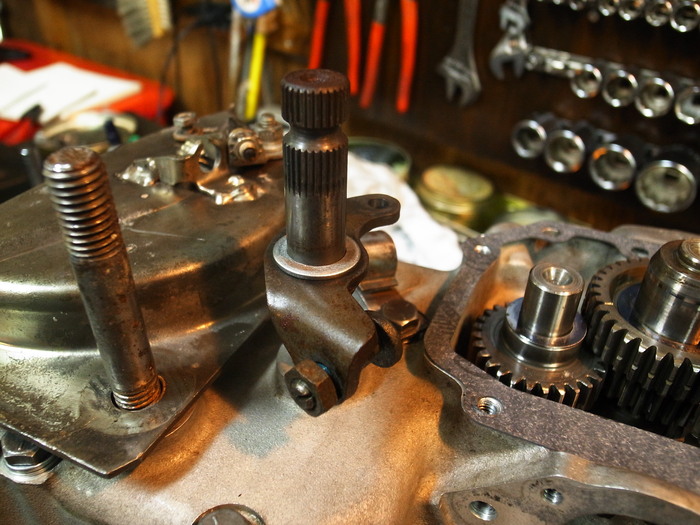

#2カムのシールを取り付け、ブレーキオペレーティングシャフトもスラストのシム調整しカムカバー取り付け。

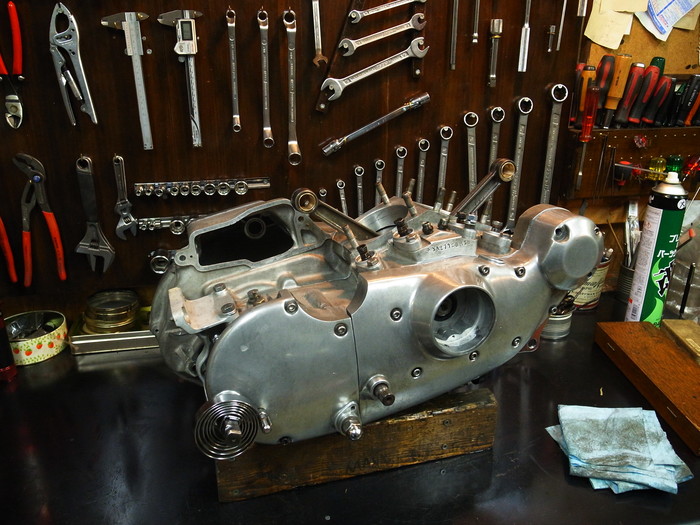

腰下ほぼ完成です。
