2016年 03月 27日

土曜日の授業風景

今日は土曜日の授業風景。先日の内容と随分カブッてしましました。



1970XLH900


バルブとガイドに大分ガタがあったTさんのアイアンスポーツはガイド交換。

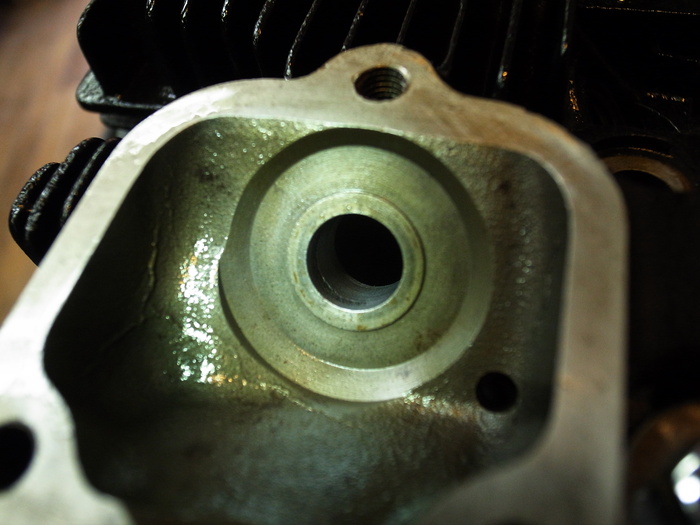

ガイドを抜く際にガイドに付着したカチカチのカーボンがガイドホールを傷つけてしまうので徹底清掃。

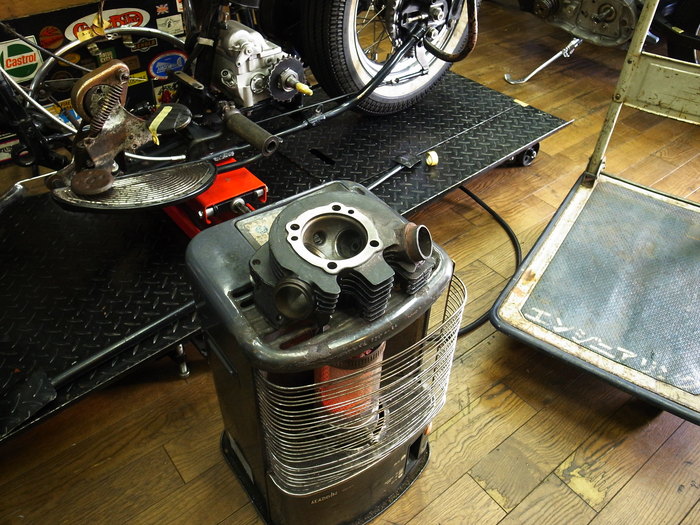

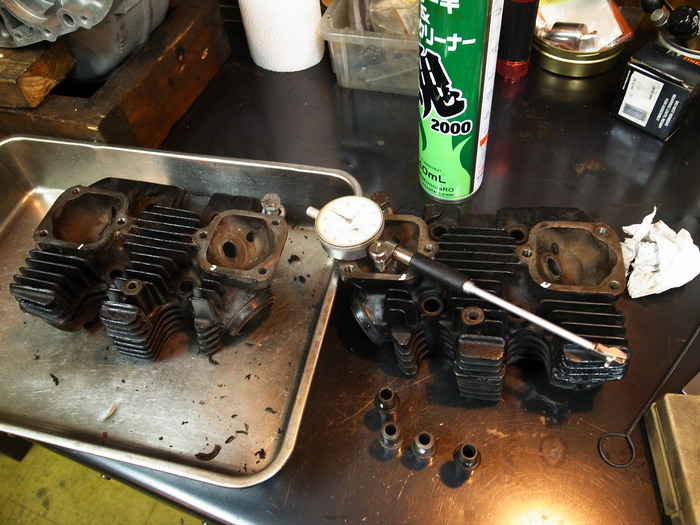

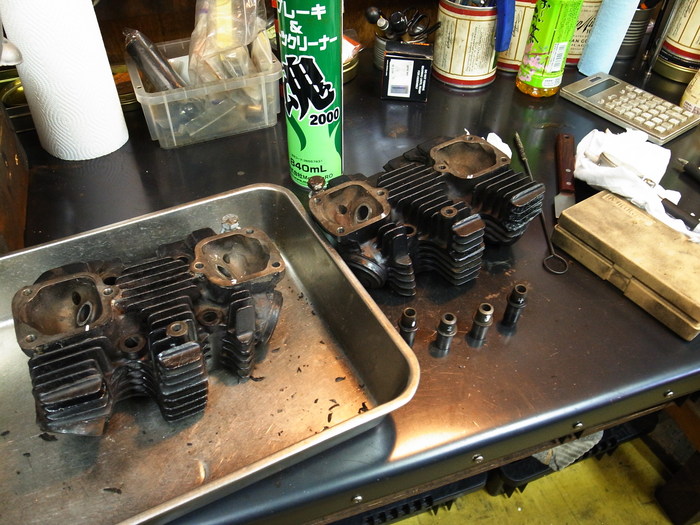

ヘッド温めガイド抜き取り計測。
ガイドホールは変形楕円無く良好。
交換するガイドはSTDサイズで行けます。




ネジ周り修正してシリンダー側、ロッカー側面研磨&チェック。
リア側はまだ良いのですが、フロント側は大分歪んでいます。
これはうちの定盤面研ではどうにもならないので、内然機屋さんへ。









1974XLH1000



エンジン腰上OH、K君のアイアンスポーツ。

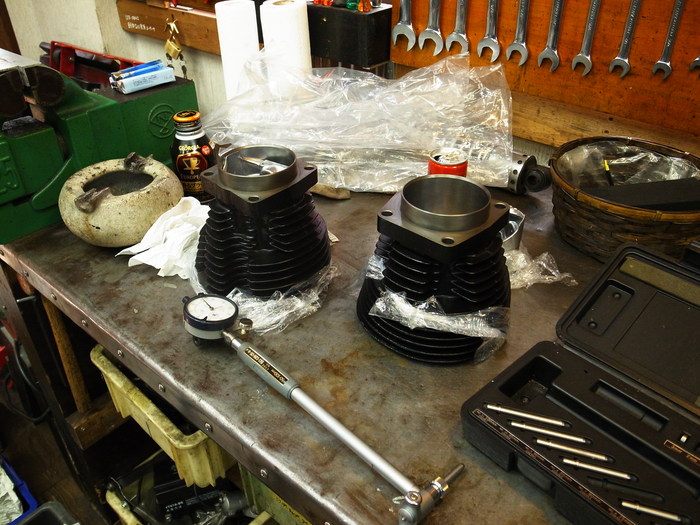

内燃機屋さんからシリンダーが上がってきたのでチェック。





変わった形状をしたKBピストン。
ピストンヘッドが盛り上がっているアイアンのピストンはどうしてもヒートスポットができてしまいます。
この形状はヒートスポット解消のためのものだと思われます。

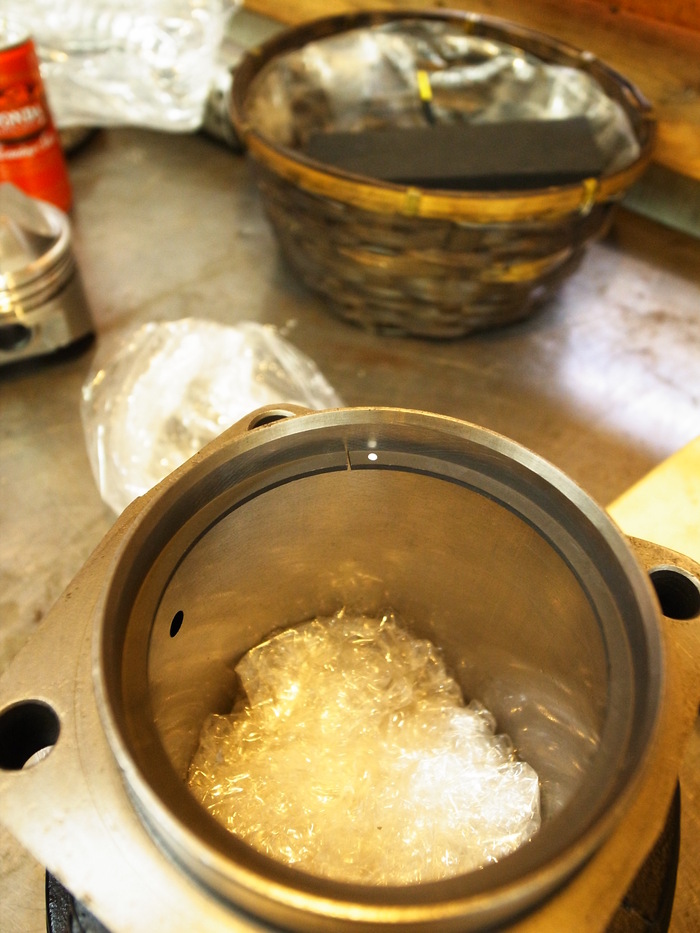

でリングギャップ・クリアランスチェック。
独自の計算式でリングギギャップを算出するようで、初めてこのピストンを扱った私は少々混乱。
(ストリートユースかレーシングユースかでギャップを変更するようです。)




でヘッド周り。
フロント周りは以前に作業済みで今日はリア側。

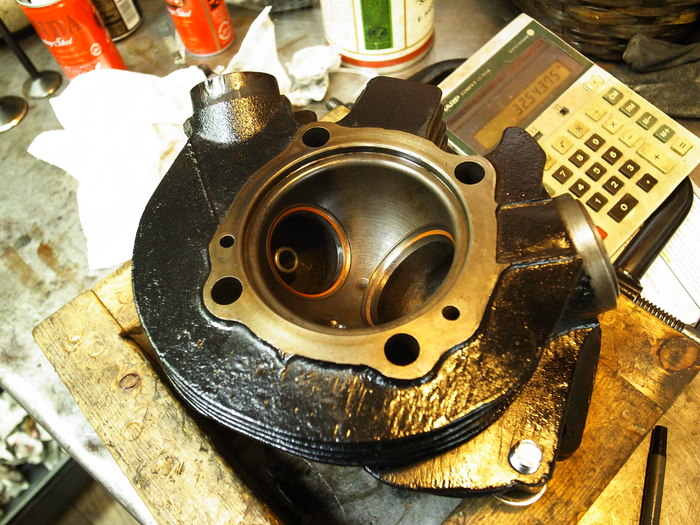

インテーク側は以前ガイド抜き差しの際に齧ってしまったのか、深めの傷があります。
ガイドホールをリーミングしてみましたが傷は深い。実状問題は無いのである程度傷が少なくなり、圧入部分が広がったところで止め。

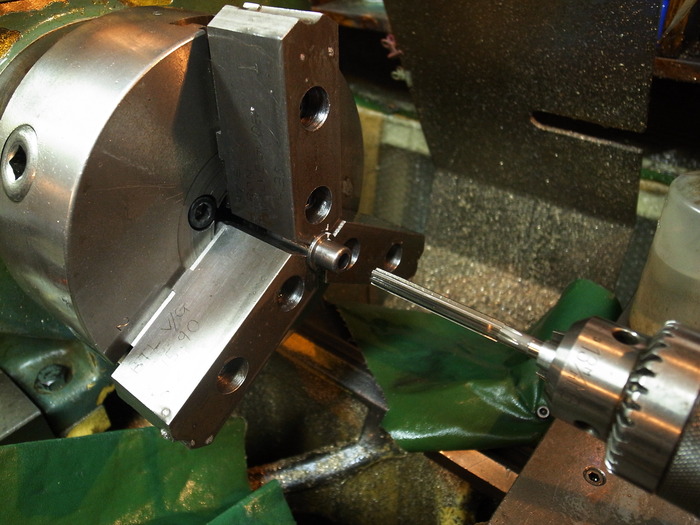

で先日と同じでオーバーサイズガイドを切削&研磨して外径調整。内径リーミング。

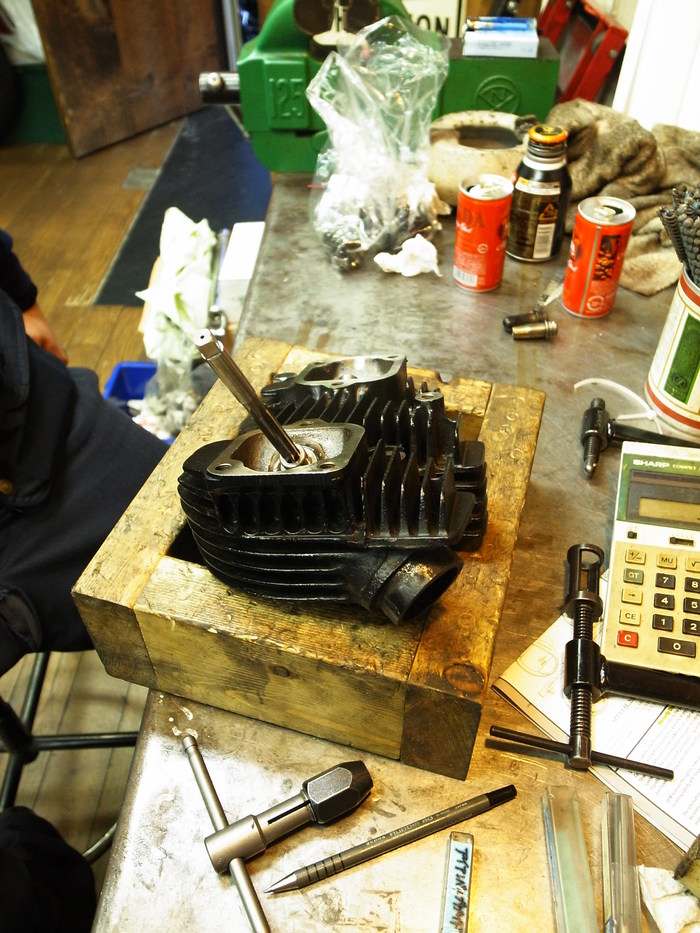

ガイド圧入し嵌め代分縮んだ内径をリーマー通し。

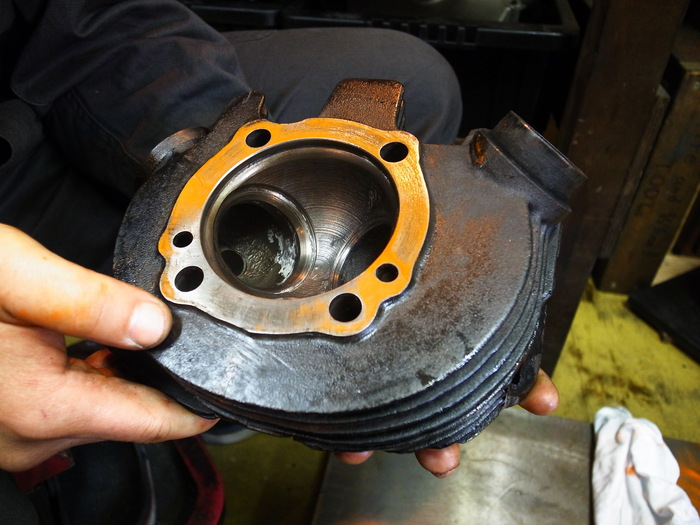

バルブに光明丹をつけチェック。
全周にあたりよい感じ。シート面は状態が良いので擦り合わせだけで良さそう。
というわけで次回擦り合わせ。
