2016年 03月 24日

1970XLH900 分解作業&計測作業 その2

今日はTさんのアイアンスポーツ、分解作業と計測作業の続きです。

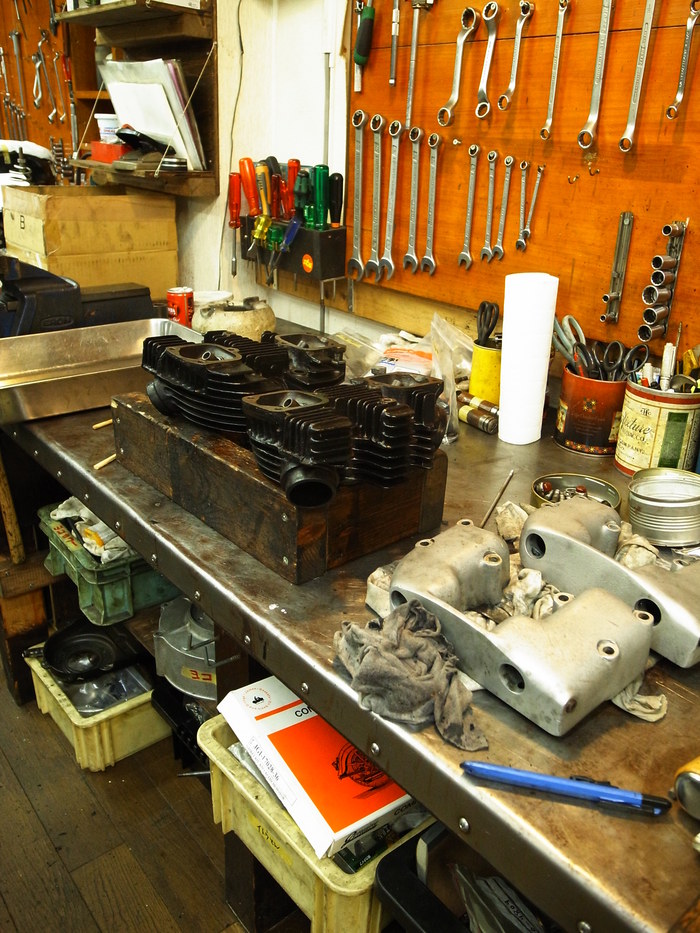

ヘッド分解。
バルブはEX側はステムの根元が大分減っているので交換。
IN側は使えるかしら。

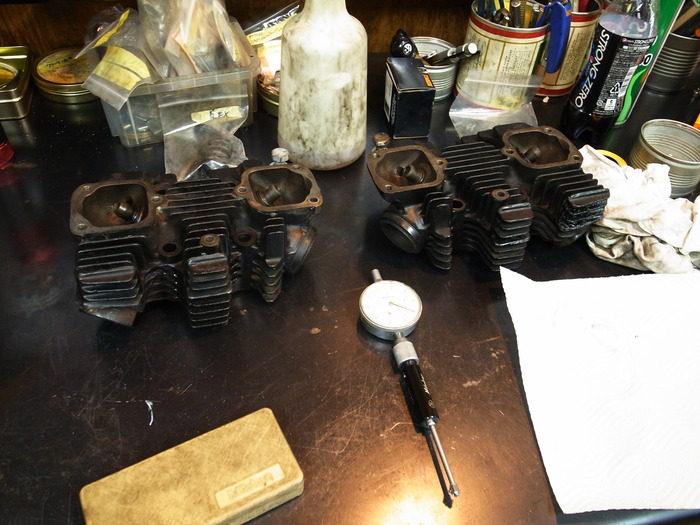

ガイドはステムに対し0.1mm~0.15mmと大分減っているので交換決定。

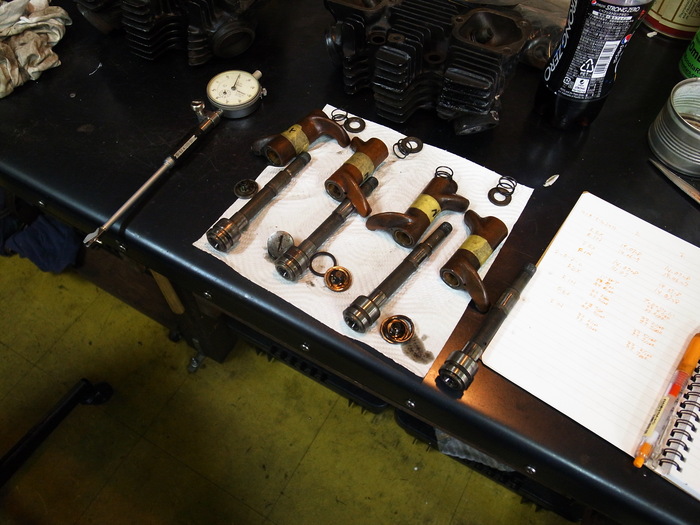

ロッカーアーム&シャフト計測。
シャフトはブッシュとの摺動面が片減りしているので研磨。
で研磨したシャフトにあわせブッシュ交換します。

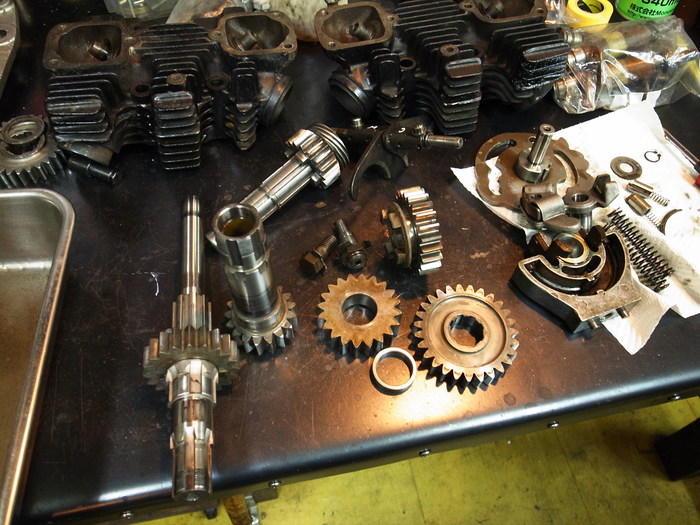

ミッション分解。
ギア類は虫食いや磨耗少なく状態よし。

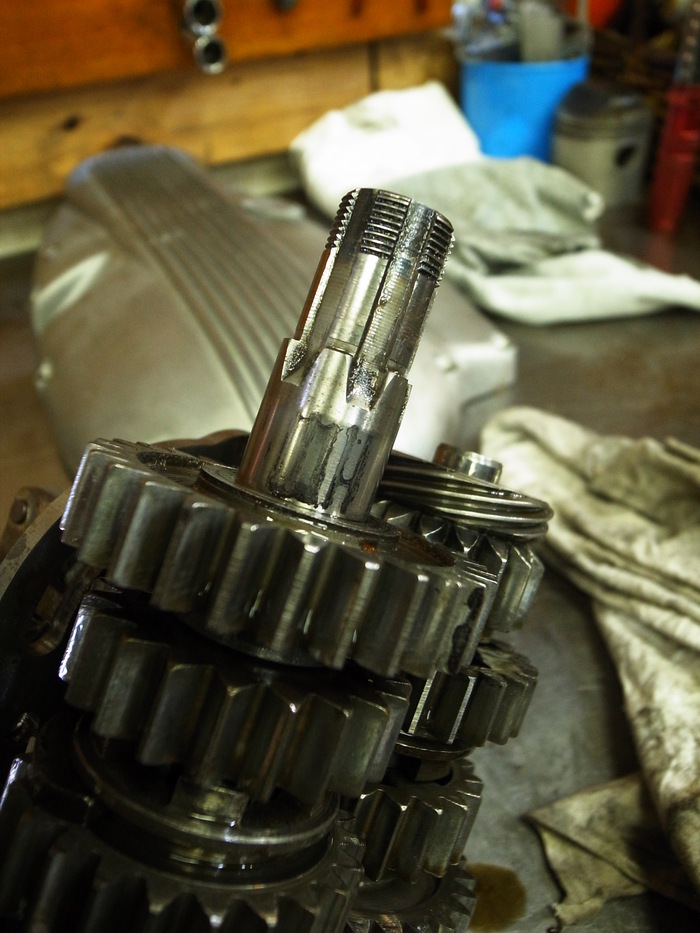

メインシャフトはベアリングの受け部分が虫食ってしまってるので交換。


クラッチギアブッシュは0.08mmのガタでブッシュ交換。
カウンター側1STギアブッシュは珍しくガタ少なく、そのまま使います。


シフター周りは良好。

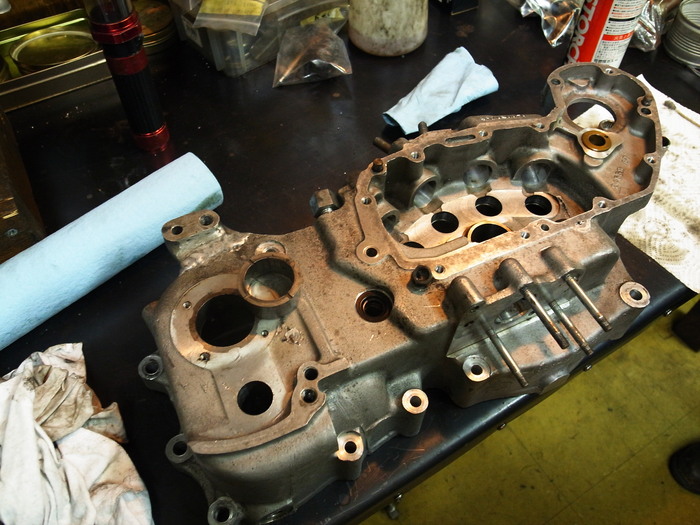

虫食っていたT/Mメインシャフトベアリングレース抜き取り。
ついでに、カウンターシャフトニードルベアリング、カムシャフトニードルベアリング抜き取り。




T/Mメインシャフトベアリングレースホールを計測。
以前にスプロケットカバーのマウント部分を溶接されているためか縦方向に楕円。
オーバーサイズレースで対処します。
