2016年 03月 19日

1943WLC750 カムブッシュ製作


今日はHさんのWLC、カムブッシュ製作のお話。



ケース側のブッシュはすべて交換。
カバー側は3つのギア(ピニオンギア・#1ギア・#3ギア)と連結する#2カムギアブッシュはあまりクリアランスを詰め過ぎると動きが悪くなります。シャフトに対してのクリアランスは0.05mmだったのでそのまま使います。

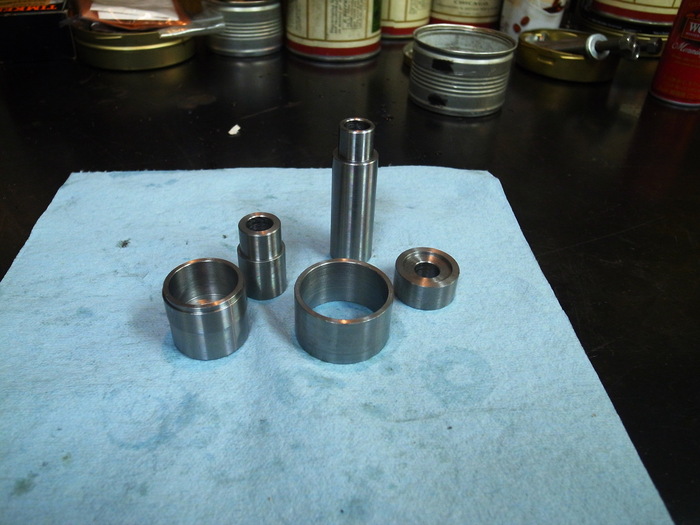

工具類製作。

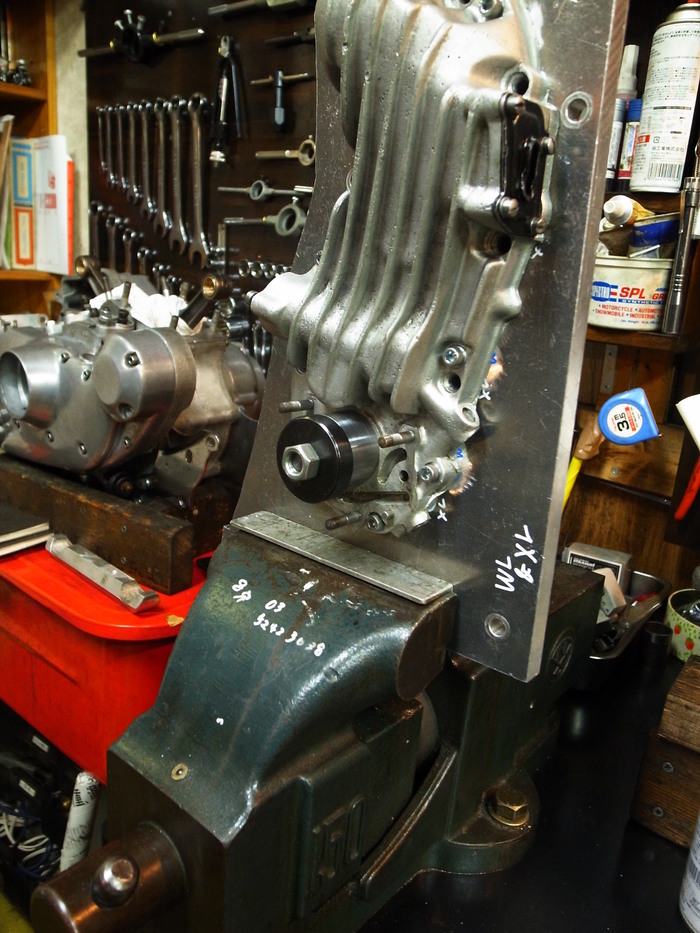

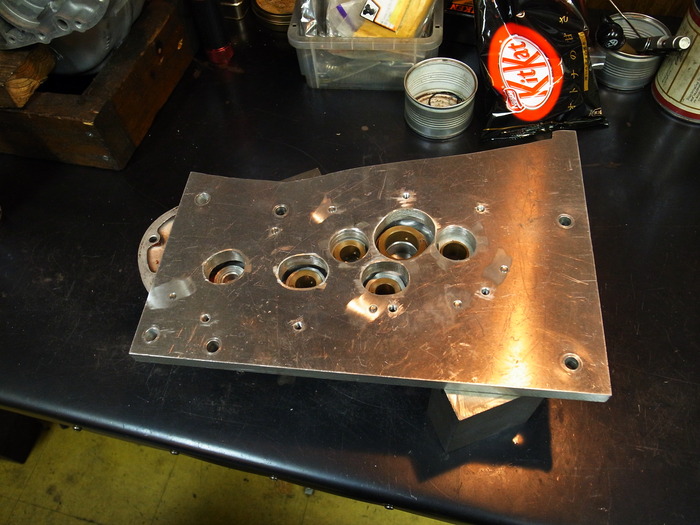

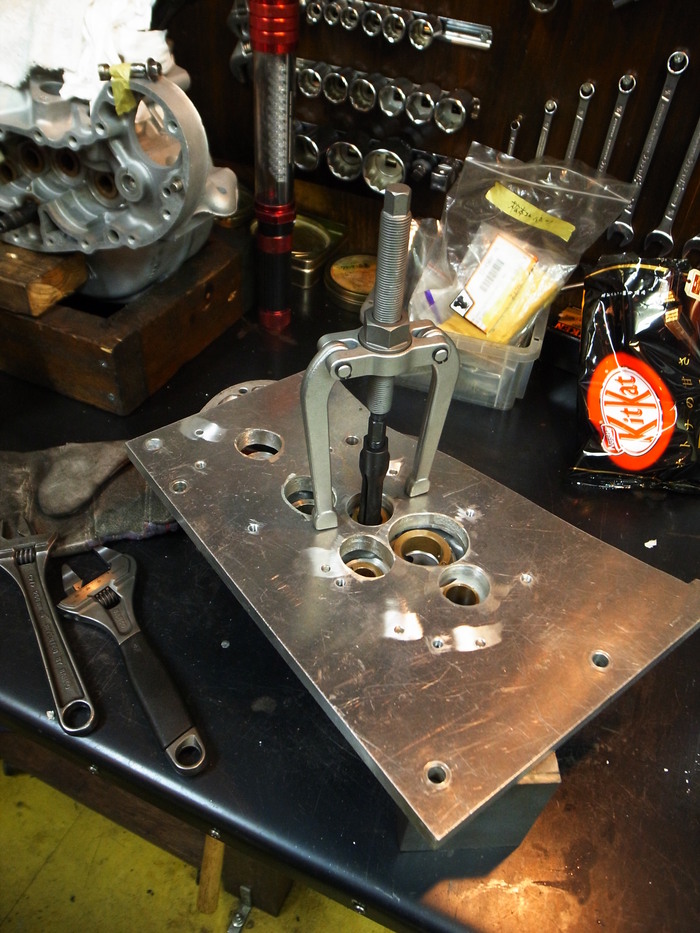

カムカバーのプレート冶具
アイアンスポーツとカムブッシュのレイアウトが同じなので、ねじ穴を加工し使います。

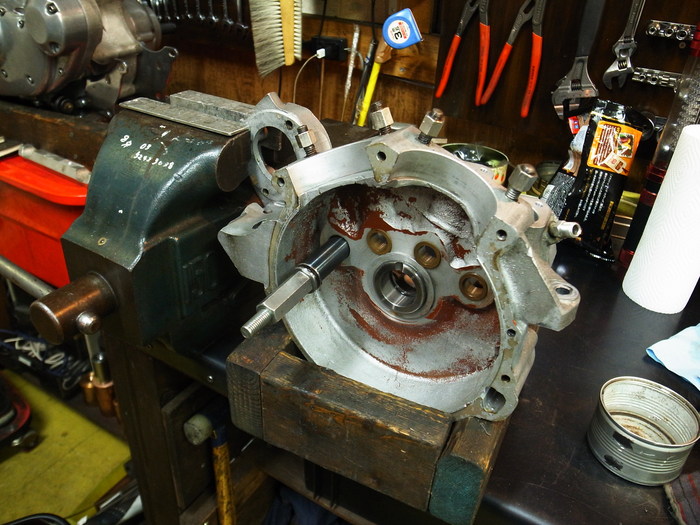

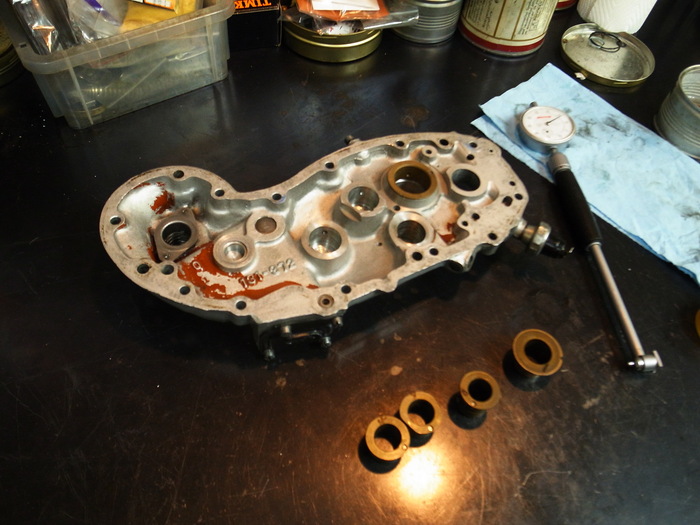

ブッシュ抜き取り。

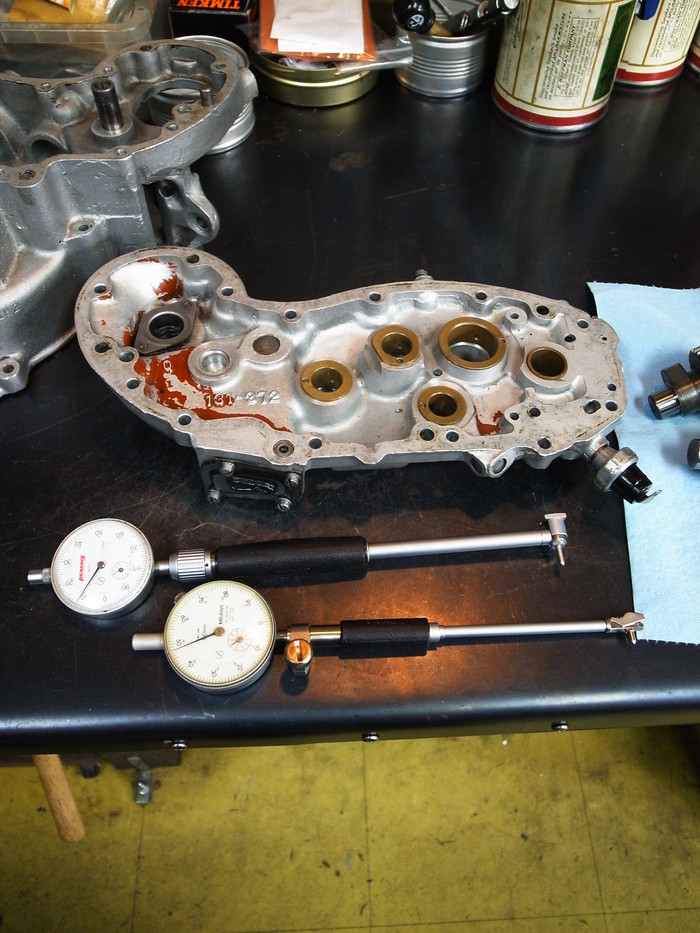

それぞれ計測。
ブッシュホールは傷、変形などほぼ無く良好。

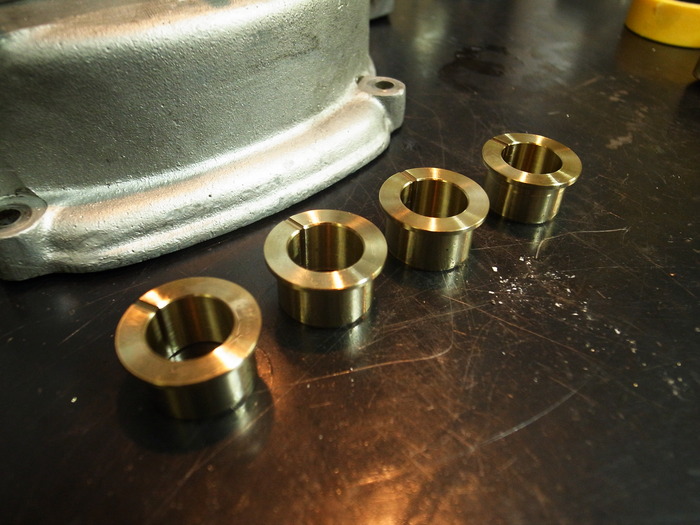

カムブッシュ製作。

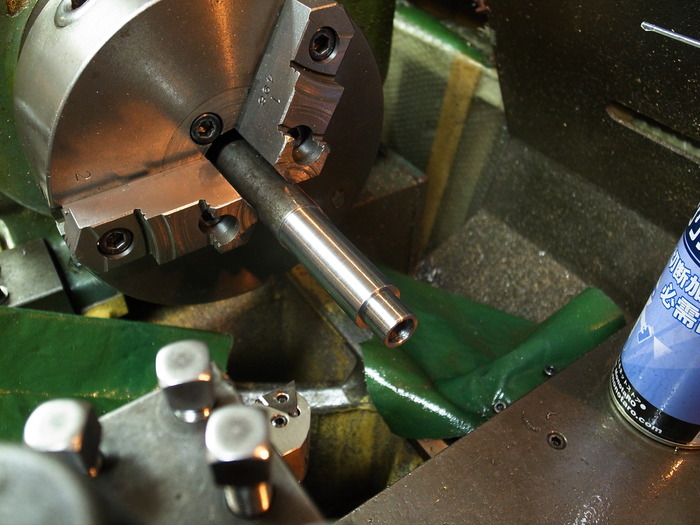

それぞれケース側のブッシュホール径に合わせ+圧入代で外径を決め、圧入し縮む分も考慮し、シャフト+クリアランスで内径を決め製作。
ケース側は専用ハイスを使いオイル溝加工。

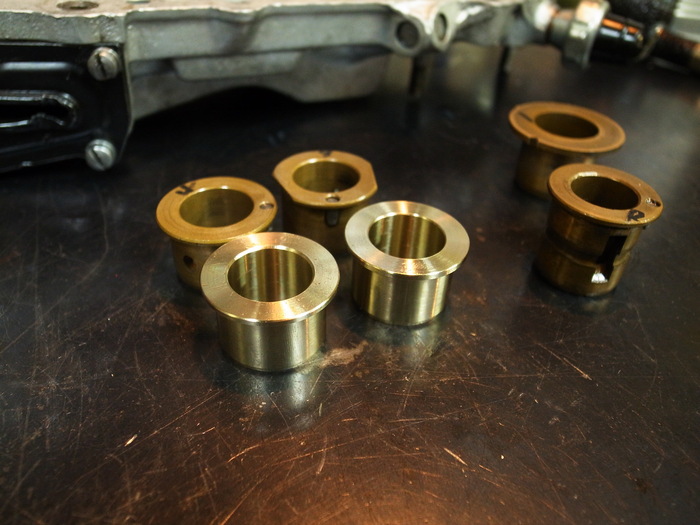

カバー側ブッシュ製作。
#3・#4ブッシュはケース側ブッシュとほぼ同じサイズだが全長が違う。
残念ながら全部製作することが出来ず。。。次回#1カムブッシュ、ピニオンシャフトブッシュを製作し、オイル穴やギア逃げ部分、ダウピン穴など追加工します。

というわけで一日かけてブッシュ6個しか作れなかったという話でした。
