2016年 03月 06日

日曜日の授業風景

1976FX1200


熊本のK君2日目、ラッピング地獄の巻き。
持ち込みの1976年のFXのコンロッド・ビッグエンドベアリングレースラッピング。
このレースはすでに大分広がっていて一番大きいところで41.33mm。
4段階、5段階(.0008”.0010”)のオーバーサイズローラーを使いぎりぎりの大きさです。
またフロント側(ナイフ側)はテーパー状に広がってしまっていて、ラッピングにコツが必要です。
リア側(フォーク側)も2連になっている左右レースに0.03mmの差がありこちらもラッピングにコツが必要です。



フロント側、リア側ともにレース径が小さいほうがより研磨できる位置でラッピング。
フロント・リアともに41.33mmで真円に。次回ピンとローラーを合わせチェック。



こちらはピニオンシャフトベアリング。
シャフト・レースともに虫食いが酷い。



ピニオンシャフトはJIMS製のものに交換。


レースはラッピングしてみて虫食いが取れオーバーサイズローラーでいけそうならO.K。駄目ならレース交換。.0010”オーバーサイズローラーが入る大きさまで広げたものの虫食いはとりきれず・・・。
もうひとつ問題があり、冶具を使いラッピングしたもののレース下方向が多く削れていく。
ケース両センターが出ていないのか?次回考察。





1976XLCH1000

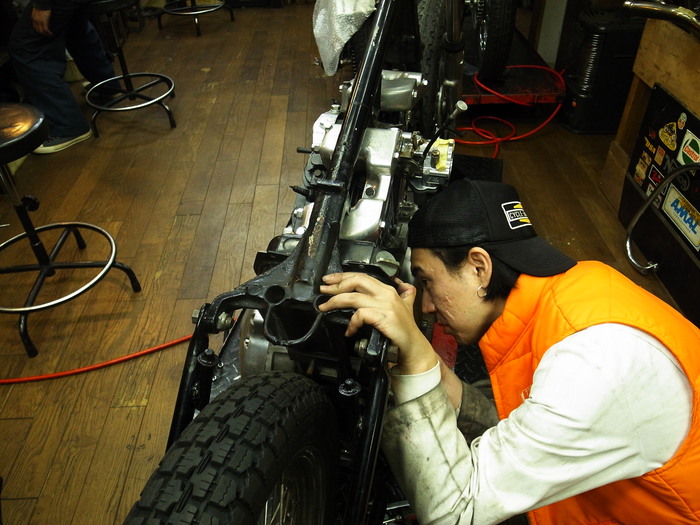

Z君のアイアンスポーツはオイルタンク交換に伴いなんやかんや加工作業。
60年代後半XLCHについていたオイルタンクに交換するのですが、元々プライマリー側スターターハウジングが無いモデルについていたオイルタンクのため、加工&ステー周りの変更が必要です。
こうゆう作業で結構時間がかかってしまうのです。
