2016年 03月 05日

土曜日の授業風景

1968BSA A65



NさんのBSA。
螺子穴が終了していたスカベンジカバースタッドの穴はウエルド君で穴埋め。
盛り上げた部分をある程度修正し、タイミング側クランクシャフト軸受けブッシュの加工もあるので内燃機屋さんへ。


で車体周りの作業。

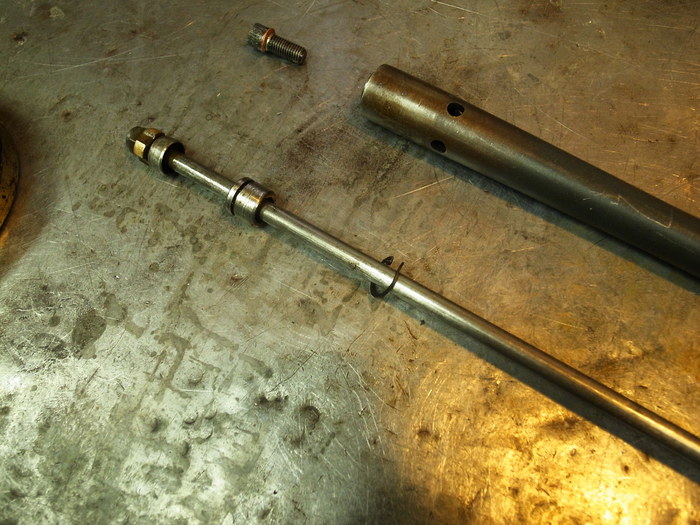

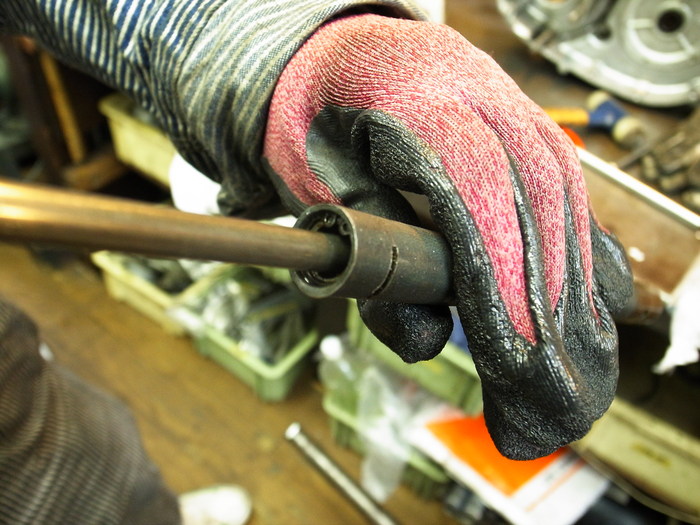

片側は錆で一体化して使い物にならないフロントフォークダンパーチューブ。
栗先輩に色々調べてもらい、ロッド以外はパーツが出ることが判明。生きていろバンパーチューブを参考にロッド製作します。







1970XLH900


Tさんのアイアンスポーツはエンジンクランク周り分解。




オイルポンプボディーは酷い傷なく良好。
タイミングホールは素晴らしくやられています。これはヘリサートじゃ駄目かもな。

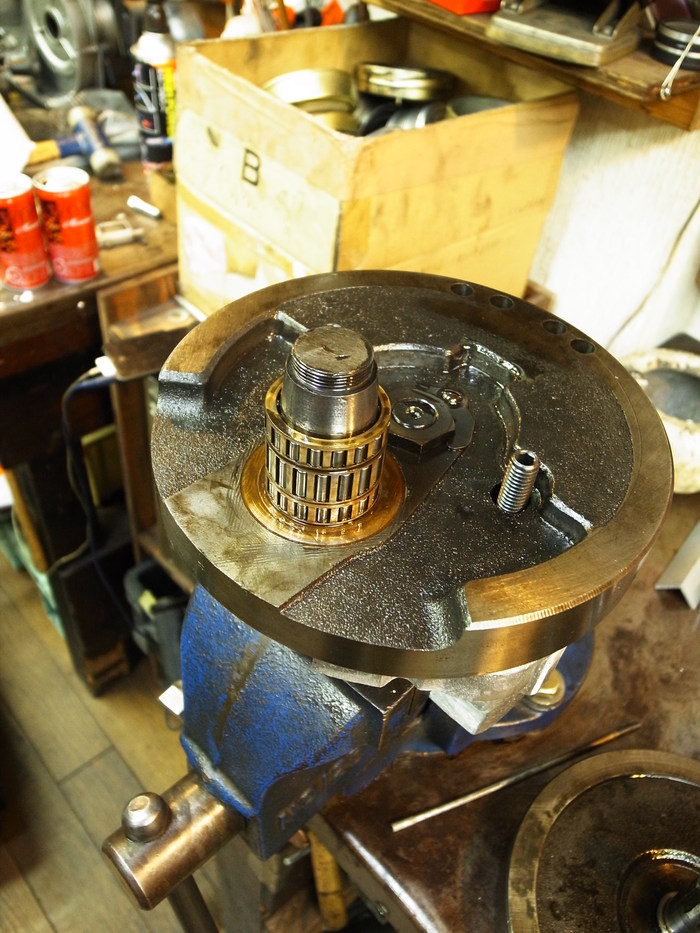

クランク分解。
大分ガタがあったコンロッドのガタ計測。
フロント3mm、リア1mm ビッグエンドのクリアランスは0.1mm近くあるでしょう。


その後清掃作業。





1971・1976FX1200


熊本のKさん、バクサンのカバンに夢と希望を詰め込み2度目の来VMS。

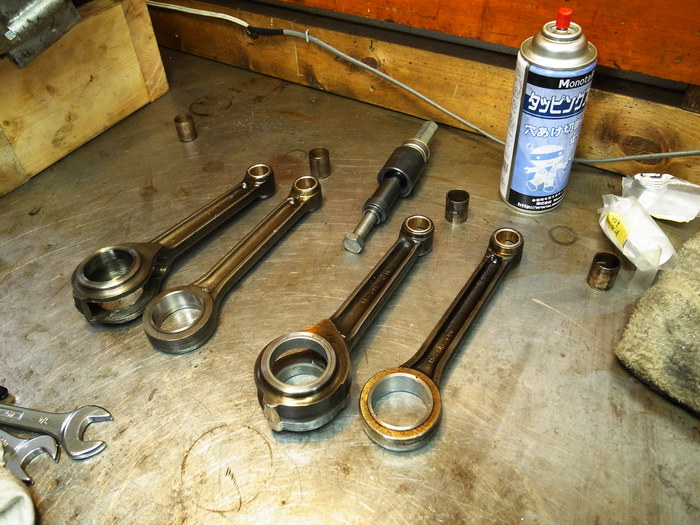

2台分コンロッド・スモールエンドブッシュ交換。
ブッシュ抜き取りコンロッド側のブッシュホール計測。
どちらとも楕円無く良好。
少々ホーニングし、圧入時にブッシュが毟れないようにC面加工。

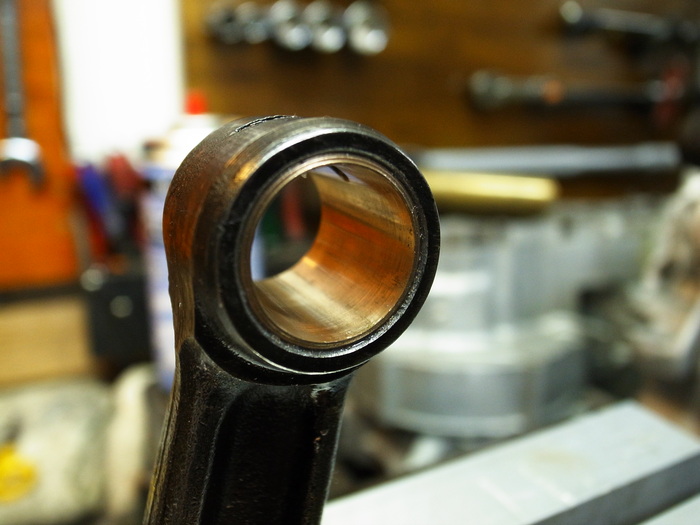

圧入しリーマー加工。


リーマー通し後、ピストンピンの入りっぷりが少々渋い。
リーマーが消耗してきたか?


ホーニングし帳尻合わせをし、ピンに対しクリアランス0.03mmに。
コンロッドベアリングレース・ピニオンベアリングレースラッピング作業です。
