1947FL1200 コンロッド・ビッグエンド

今日はIさんのナックルヘッド、コンロッド周りのお話。

1947FL1200 コンロッド・ビッグエンド_a0248662_019034.jpg

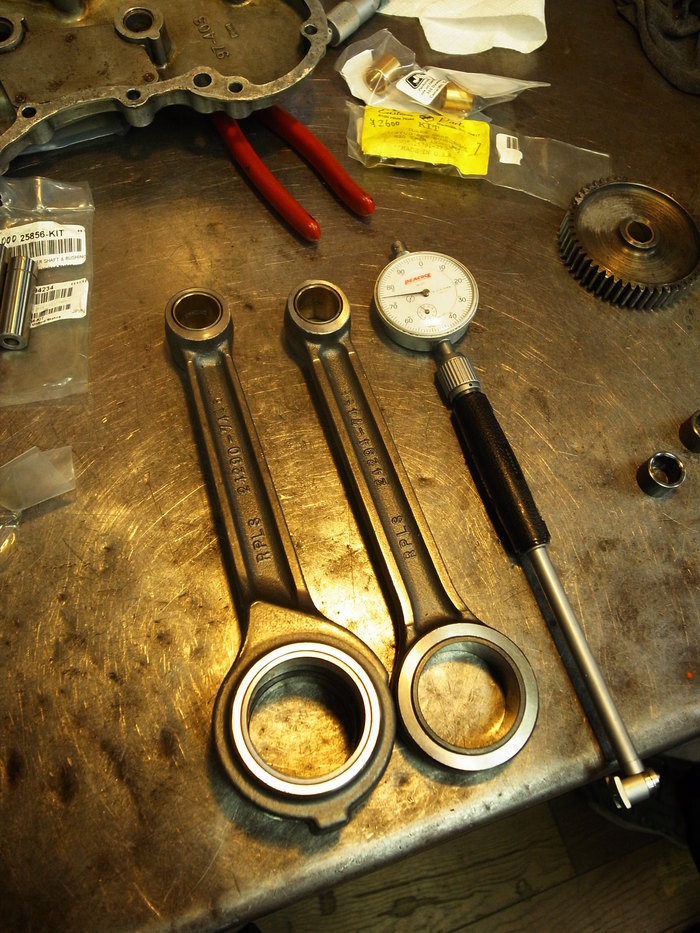

分解時計測。
コンロッドは以前に交換されており、状態は良いが、ベアリングレースフロント側は41.27mm~41.29mmと0.02mm楕円。リア側はライトサイド、レフトサイドともに41.28mm~41.29mmで0.01mm楕円。
こいつを真円加工しローラー選択します。

1947FL1200 コンロッド・ビッグエンド_a0248662_0192247.jpg
1947FL1200 コンロッド・ビッグエンド_a0248662_019338.jpg

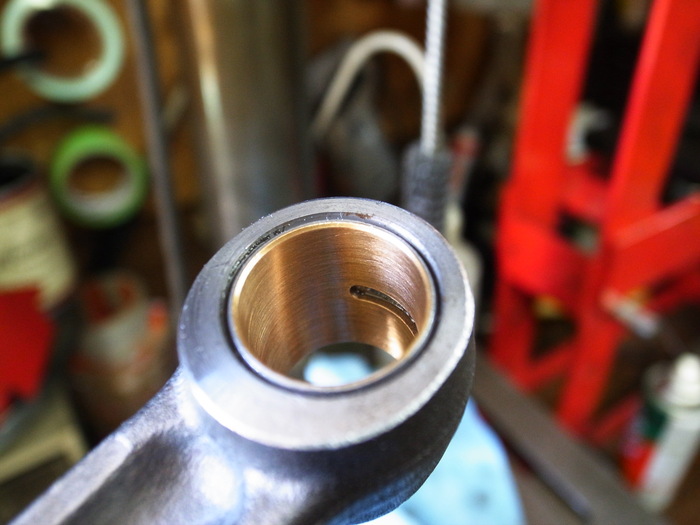

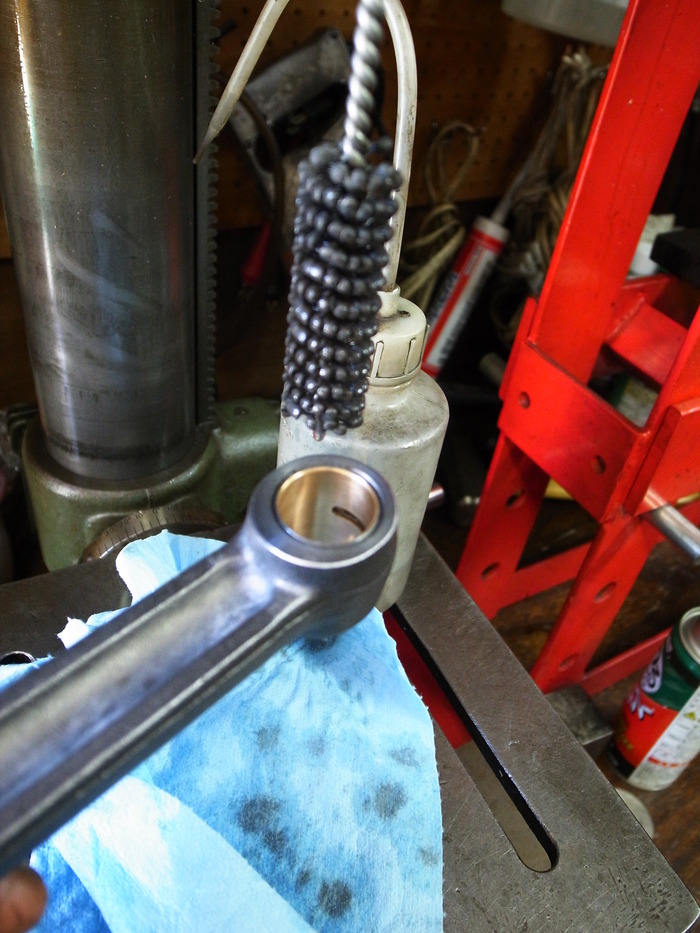

まずスモールエンドブッシュは状態良く、ブッシュ交換無し、ホーニングのみ。
ピストンピン径20.10mmに対し0.03mmのクリアランス。


1947FL1200 コンロッド・ビッグエンド_a0248662_020271.jpg
1947FL1200 コンロッド・ビッグエンド_a0248662_0201287.jpg
1947FL1200 コンロッド・ビッグエンド_a0248662_020224.jpg

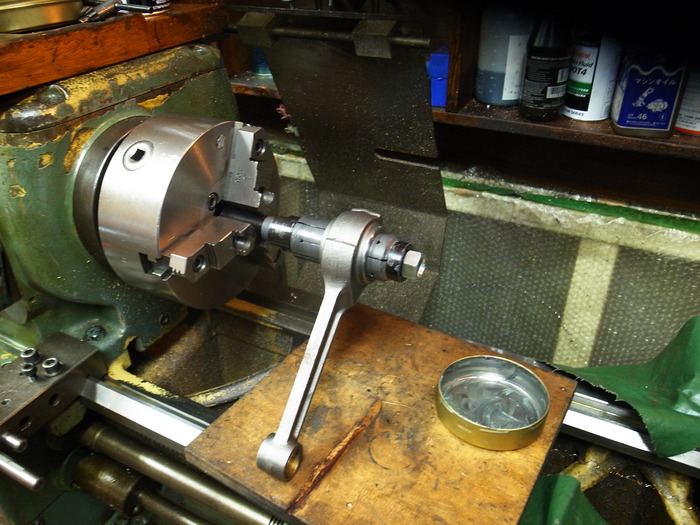

ベアリングレースラッピング。
フロント側は真円拡大し41.30mm。リア側はレフト・ライト側ともに41.29mmに。


1947FL1200 コンロッド・ビッグエンド_a0248662_0213286.jpg

1947FL1200 コンロッド・ビッグエンド_a0248662_0225396.jpg

ローラー選択。
フロント側は0.0006”o.sローラー4.777mm。クランクピン径31.73mm、レース内径41.30mmでクリアランス0.02mmに。
リア側は0.0002”o.sローラーを4.767mm。クランクピン径31.73mm、レース内径41.29mmでクリアランス0.03mm。ガタが出ずらいリア側(フォークコンロッド)は少々クリアランス多めにしておきました。


1947FL1200 コンロッド・ビッグエンド_a0248662_0234436.jpg

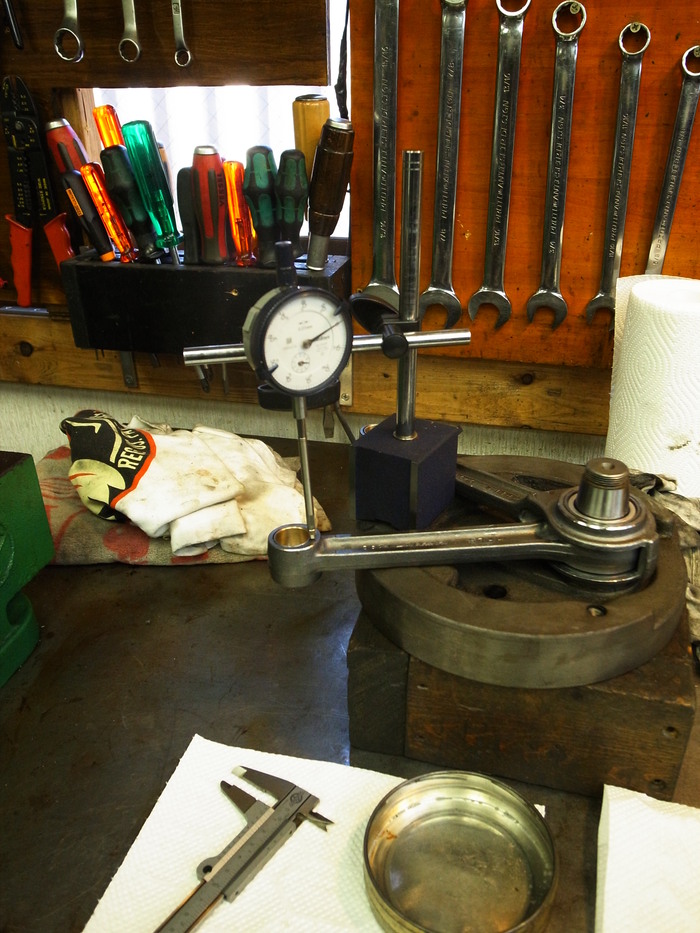

この状態でコンロッド・スモールエンド部の振れはフロント0.45mm、リア0.2mmとなりました。
